Nema23步进电机高强度塑料安装固定座

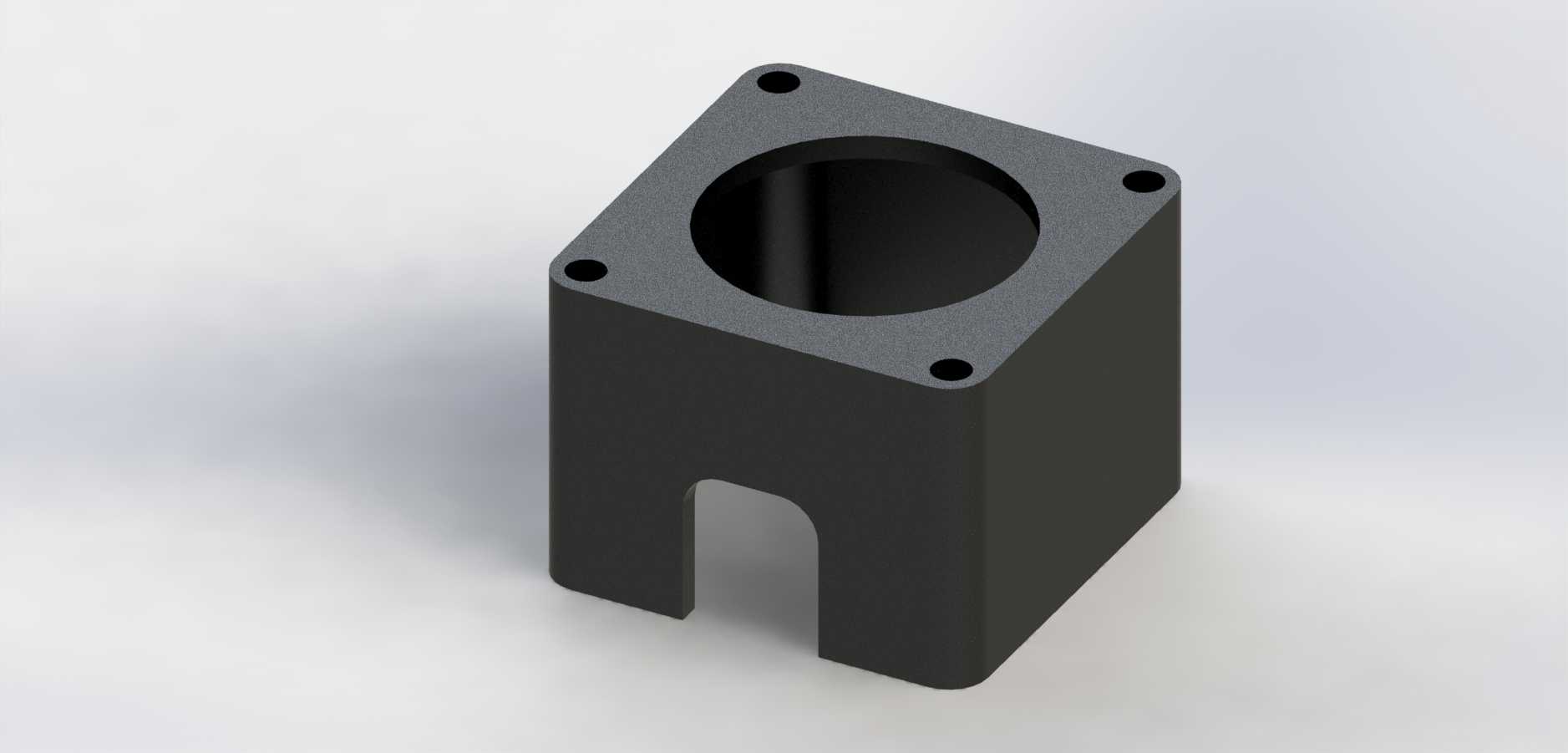

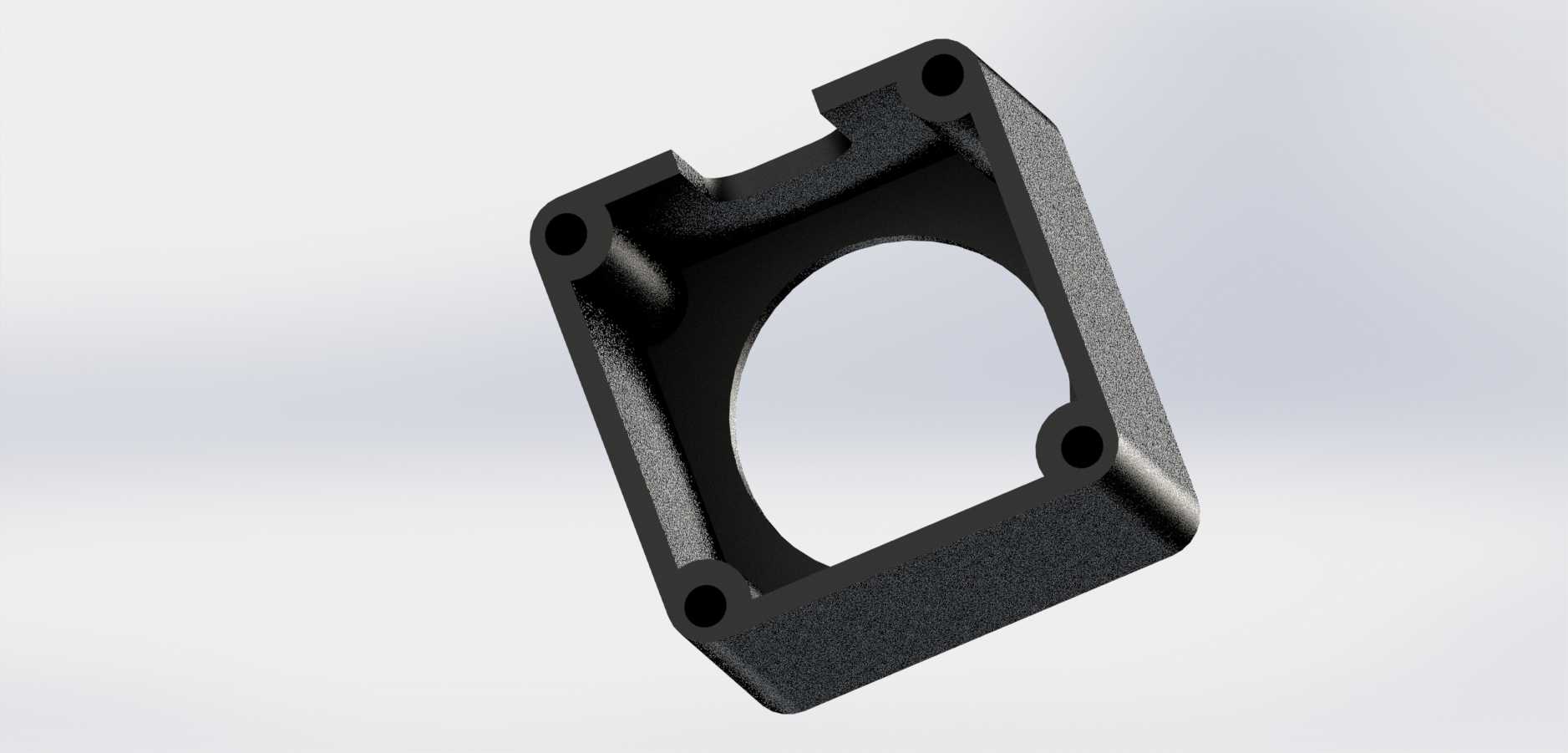

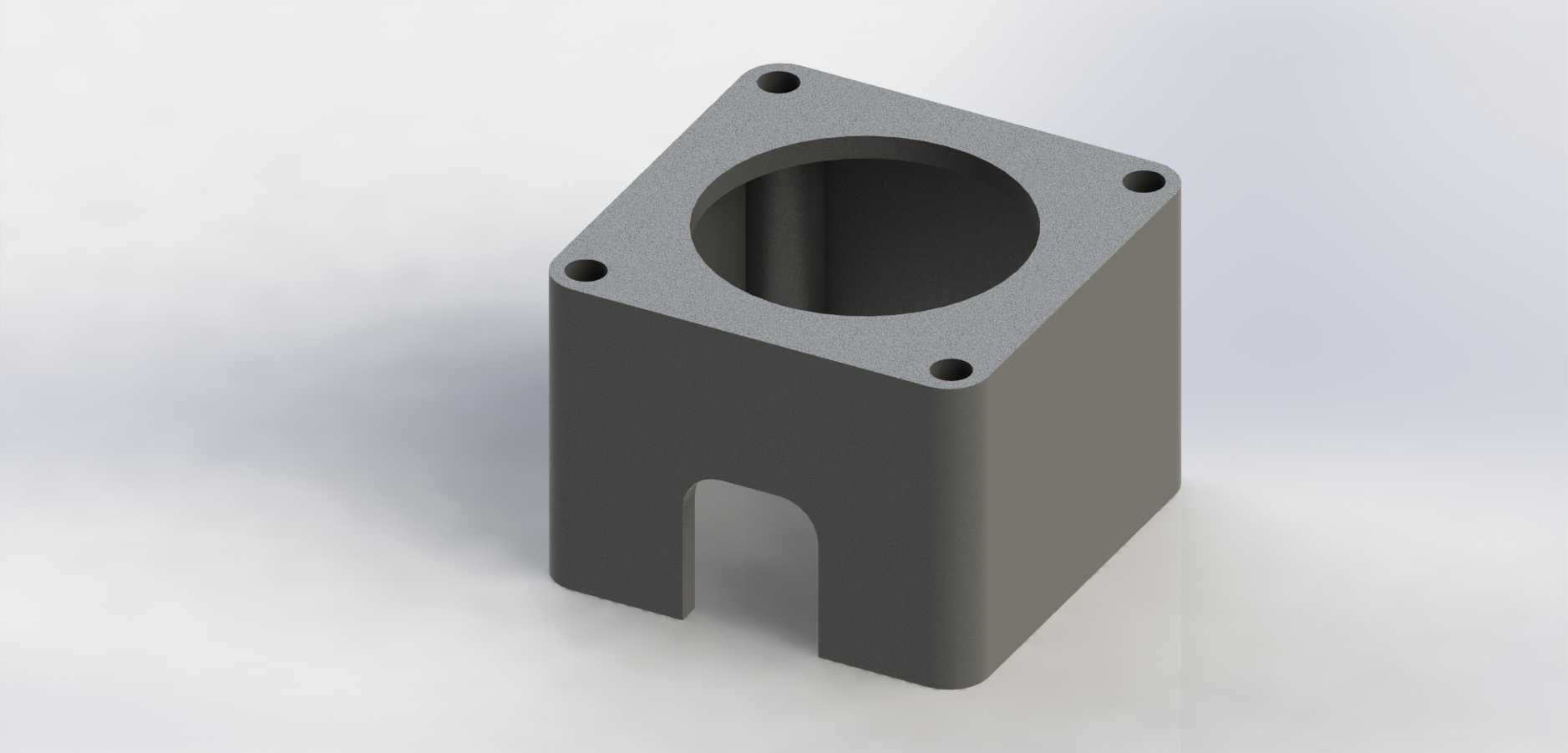

这款安装座主要适配Nema23规格步进电机的安装固定需求，在小型自动化设备、桌面数控装置、3D打印传动模组、小型输送线驱动单元中都有广泛应用，作为电机与设备机架之间的连接载体，承担定位、承重、隔振的核心作用。从结构设计来看，主体采用方腔式中空结构，顶部法兰面预留四个对应Nema23标准安装孔位的沉孔，孔位间距严格遵循56.4mm的行业通用安装尺寸，能够直接匹配市面绝大多数Nema23规格步进电机的端盖安装孔，无需额外打孔适配。腔体内部直径匹配电机前端定位凸台的尺寸公差，安装时电机凸台可直接嵌入腔体内，保证电机输出轴与安装基准面的垂直度，避免传动过程中出现偏心抖动的问题。座体下部开设U型避让槽，主要用于避让电机引出的线缆以及输出端连接的联轴器、同步轮等传动部件，避免安装后出现结构干涉，同时也能减少材料用量，在保证结构强度的前提下降低整体重量。材质选用高强度工程塑料通过注射成型工艺制作，相比金属安装座具备更好的绝缘性能与减震效果，能够有效阻隔电机运行时产生的振动传递到设备机架上，降低整机运行噪音，同时塑料材质本身的自润滑特性也不会对电机漆面造成刮损。安装边界方面，座体整体外形为方正立方体结构，侧边无外凸结构，可直接贴附在铝型材机架板面或者设备安装立板上固定，底部支撑脚的跨度与座体主体宽度一致，安装时占用的板面空间紧凑，适合在空间受限的小型设备内部布局。设计过程中对壁厚做了均匀化处理，所有转角位置都做了圆角过渡，避免注塑成型过程中出现缩痕、应力集中的问题，四个安装沉孔的深度经过核算，既保证螺丝锁紧后不会突出法兰面影响电机贴合，也不会因为孔深过大造成座体顶面强度不足。在实际选型使用时，这款安装座适合负载不大、运行转速中等的传动场景，能够完全覆盖常规小型自动化设备的步进电机固定需求，安装时只需先将电机与座体通过四颗螺丝锁紧，再将座体整体固定到设备安装位即可，装配流程简单，定位精度可靠，不需要额外做同轴度校准，能够大幅缩短设备装配的调试周期。
