公制多规格圆形绘图模板结构设计

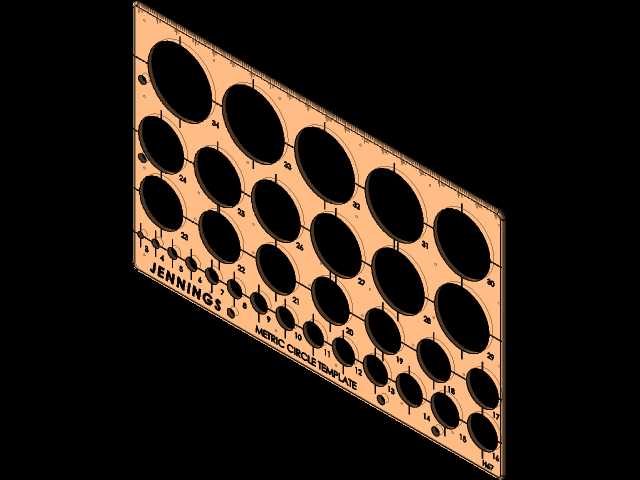

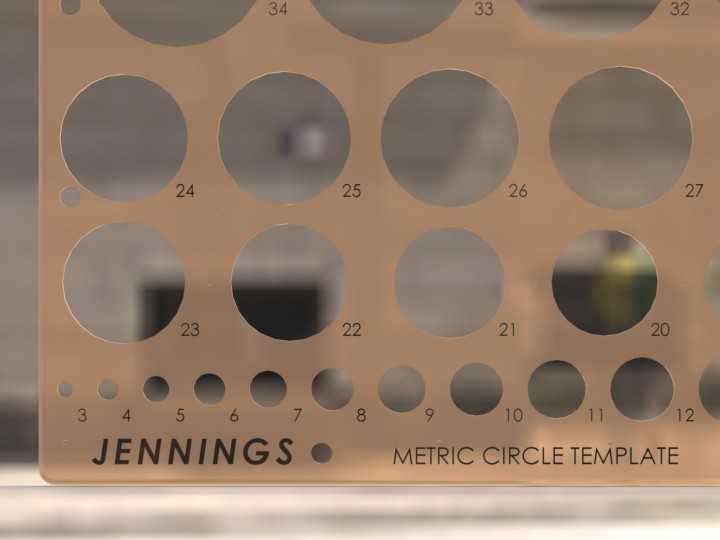

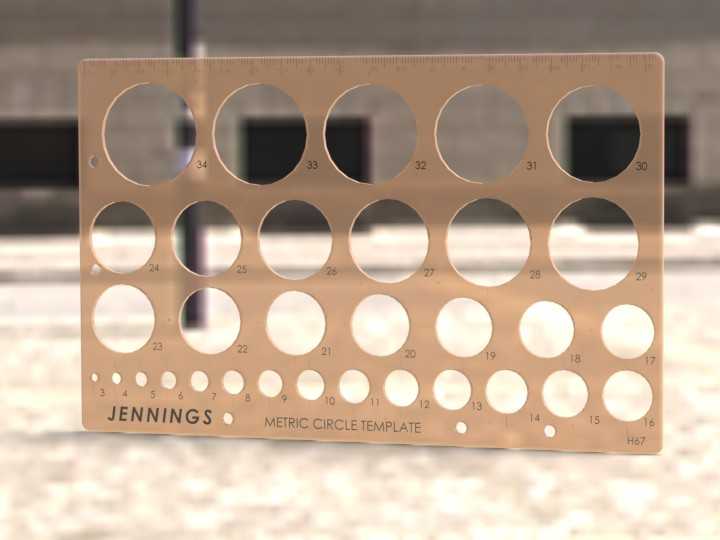

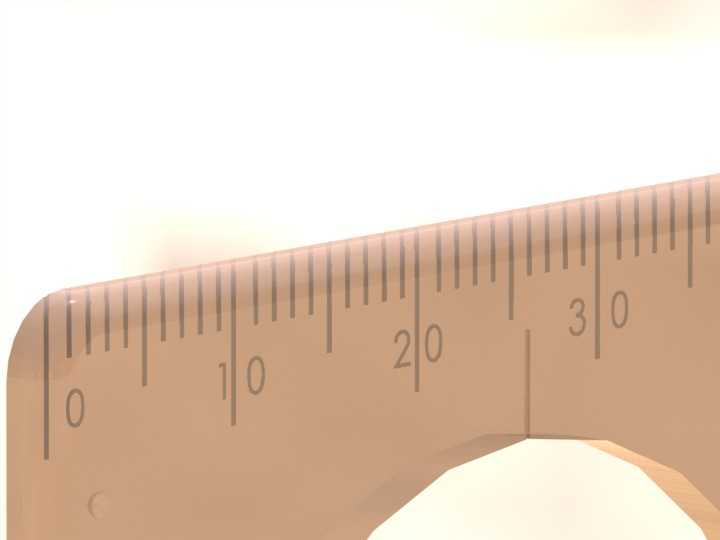

这款公制圆模板是机械绘图、手工制图场景下的常用辅助量具，日常在车间工艺员手绘工序简图、设计人员前期方案草图绘制、职业院校机械制图课程实操训练中都有高频应用，能大幅降低徒手绘制标准直径圆的误差，提升绘图效率。整体采用硬质透明塑料材质制作，模板本体总长度适配公制194mm的使用边界，板身平整不易弯折，边缘做了圆弧倒角处理，日常手持使用不会刮蹭纸面，也能避免长期使用后边缘起毛影响划线精度。板身排布的圆形通孔覆盖3mm至34mm的连续公制直径规格，小孔径区间从3mm到12mm做了密集等距排布，满足小尺寸安装孔、定位销孔、螺纹过孔的快速绘制需求，大孔径区间从20mm到34mm按常用轴径、密封件外径、管接头外径的常用规格排布，每个孔位旁都蚀刻有清晰的直径数值标识，标识位置避开划线区域，不会因为频繁摩擦导致刻度模糊。设计阶段特意将不同孔径的孔位做了行列错位排布，避免相邻孔位间距过小导致板身结构强度不足，同时在板身侧边集成了公制直尺刻度，无需额外更换工具就能完成直线段测量、划线的操作，减少绘图过程中工具切换的频次。每个圆形通孔的内壁都做了垂直于板面的精加工处理，绘图时笔尖顺着孔壁移动不会出现卡顿、偏移，绘制出的圆轮廓规整无毛刺，不会出现椭圆、折线等徒手绘图常见的误差。针对日常使用中容易出现的模板与纸面打滑问题，板身底面做了细微的磨砂防滑处理，轻压在绘图纸上不会随意移位，同时不会在纸面留下残留划痕，适配绘图纸、硫酸纸、坐标纸等多种常用绘图介质。孔位排布时特意预留了足够的笔尖操作空间，即使是大直径的孔位，手持笔杆绘图时也不会被相邻孔位的板身结构干涉，长时间绘图也不会产生手部疲劳。
