啄木鸟袖珍划线定位尺规结构设计

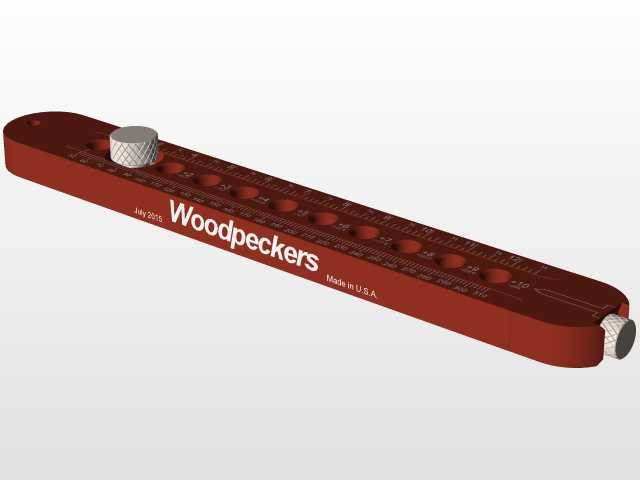

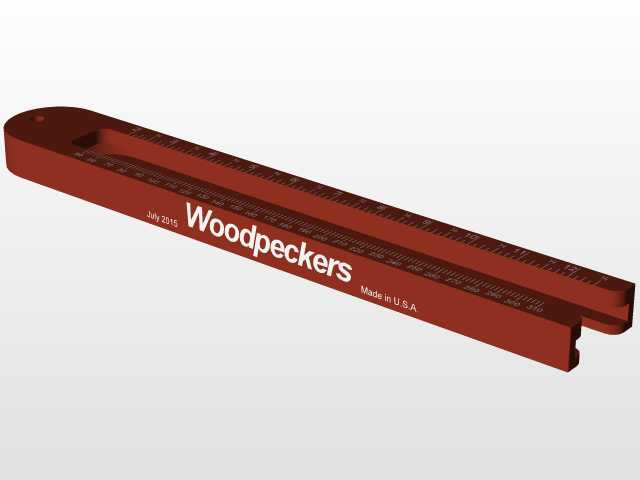

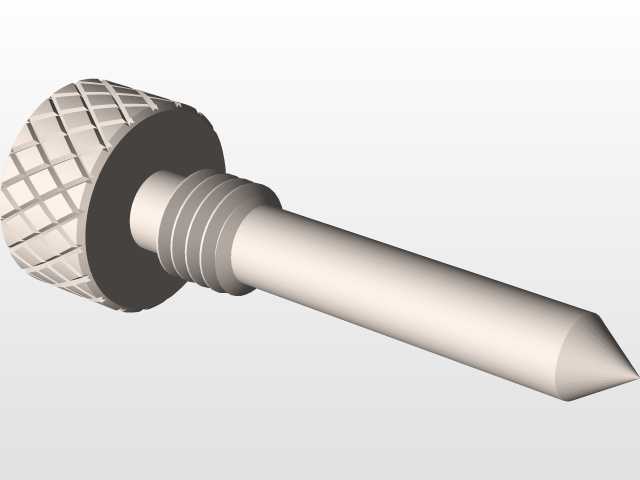

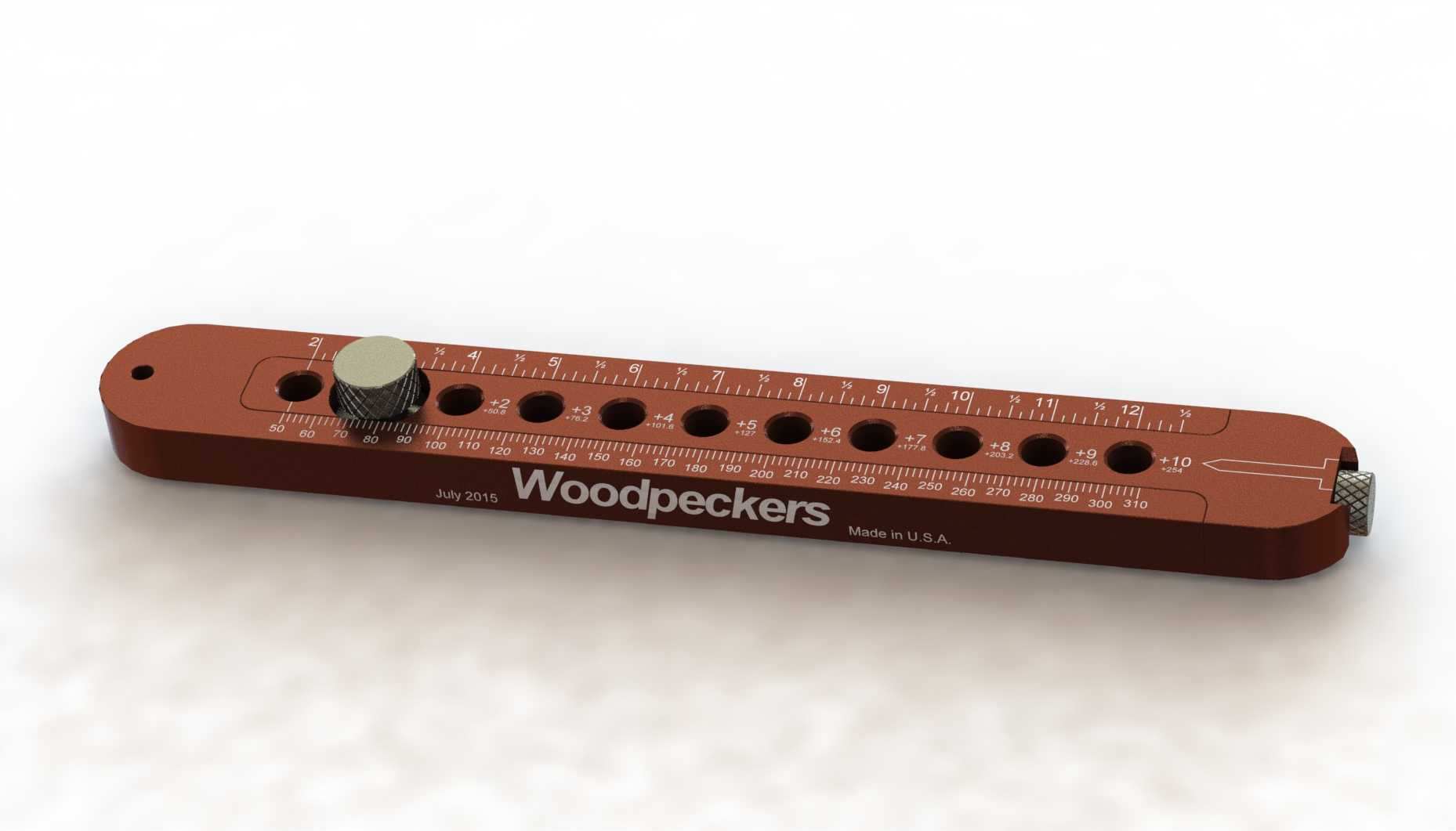

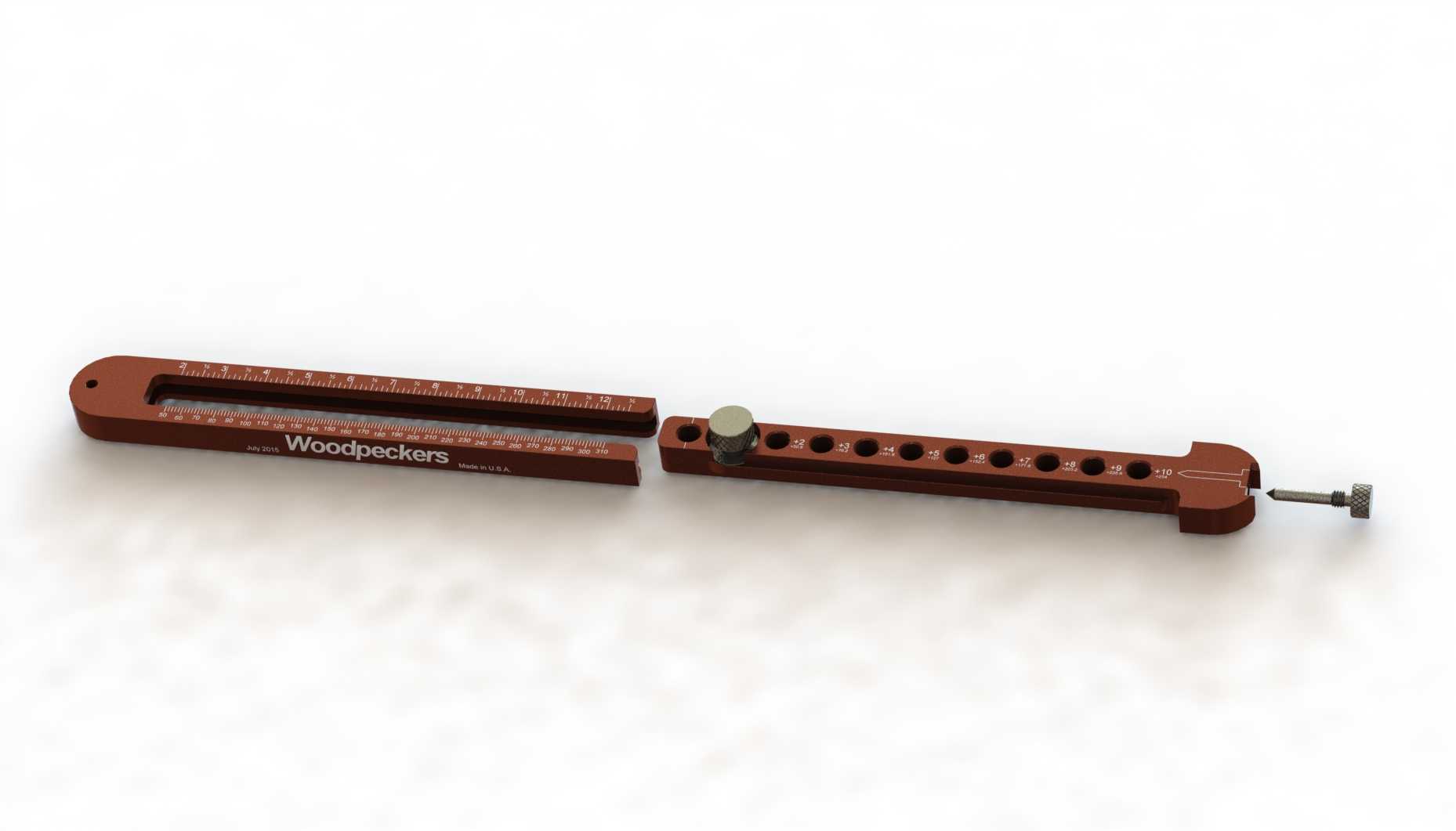

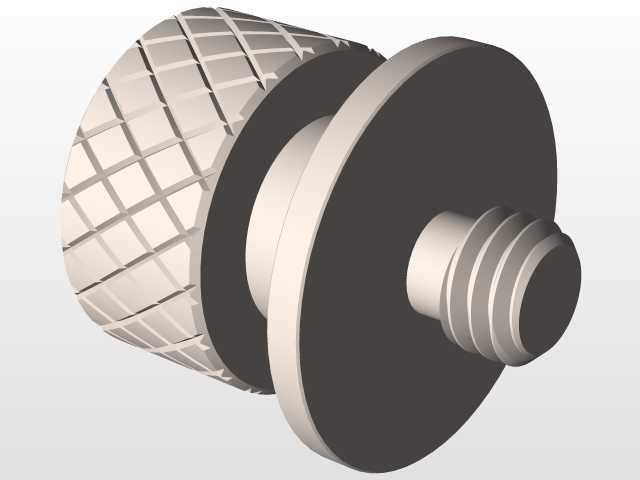

这款袖珍尺规是面向精细木工、钳工划线作业开发的便携定位工具，整体采用长条形一体化主体结构，主体选用耐磨硬质合金基材做表面氧化处理，日常放置在工装口袋中不会因磕碰、摩擦出现刻度磨损问题，整体长度适配单手握持操作，作业时无需额外辅助固定即可完成划线定位。主体上沿蚀刻有双量程公制刻度，刻度线做凹刻填漆处理，长期摩擦也不会出现标识脱落，刻度区间覆盖日常小件加工、模型制作、木工榫卯划线的常用量程，无需频繁更换多把量具即可完成全区间测量定位。尺身中部设置等距排布的定位孔组，每个孔位对应固定刻度位置，配套的滑动定位挡块可通过顶部的滚花旋钮锁紧，旋钮表面做网纹滚花处理，戴劳保手套操作时也能顺畅拧动锁紧，不会出现打滑问题，挡块滑动时与尺身导轨面采用小间隙配合，滑动过程无卡滞，锁紧后挡块与尺身垂直度误差控制在0.02mm以内，可保证划线时的定位精度。尺身左端设置悬挂孔，闲置时可挂在工具架上收纳，避免与其他工具混放刮花刻度面，右端设置的微调顶丝结构，可在挡块粗定位后做微量精度调整，满足高精度划线的微调需求。在实际车间作业场景中，这类便携尺规多用于小型工件的孔位划线、边距定位、平行线绘制，比如木工制作小型榫卯结构时，可快速定位榫肩位置，无需反复用直角尺测量对齐；钳工加工小型五金件时，可直接靠在工件基准边，滑动挡块到指定尺寸后锁紧，一次性划出等距孔位线，相比传统钢直尺加直角尺的组合，作业效率可提升40%以上，且能减少多次测量带来的累积误差。设计时充分考虑了手持操作的人机工程，尺身边缘做R0.5的圆角钝化处理，长时间握持不会硌手，整体厚度控制在便携范围内，不会占用过多工具收纳空间，定位孔的孔径统一适配常用划线针的直径，划线时针尖可直接插入孔位靠紧挡块滑动，不会出现偏移问题。尺身底面做平面度精磨处理，与工件基准面贴合时无缝隙，避免因贴合不实导致的划线倾斜，滑动挡块的底面与尺身底面保持同一平面，靠在工件侧边时不会出现翘起，保证定位基准的一致性。
