家用C10导轨式微型断路器结构设计

这款C10额定电流的微型断路器，主要面向240V民用配电场景设计，是家庭配电箱内的核心保护器件，日常承担单路照明、小功率插座回路的通断与故障保护职责，当回路出现过载、短路故障时可快速切断电源，避免线路过热起火、用电设备烧毁的风险。

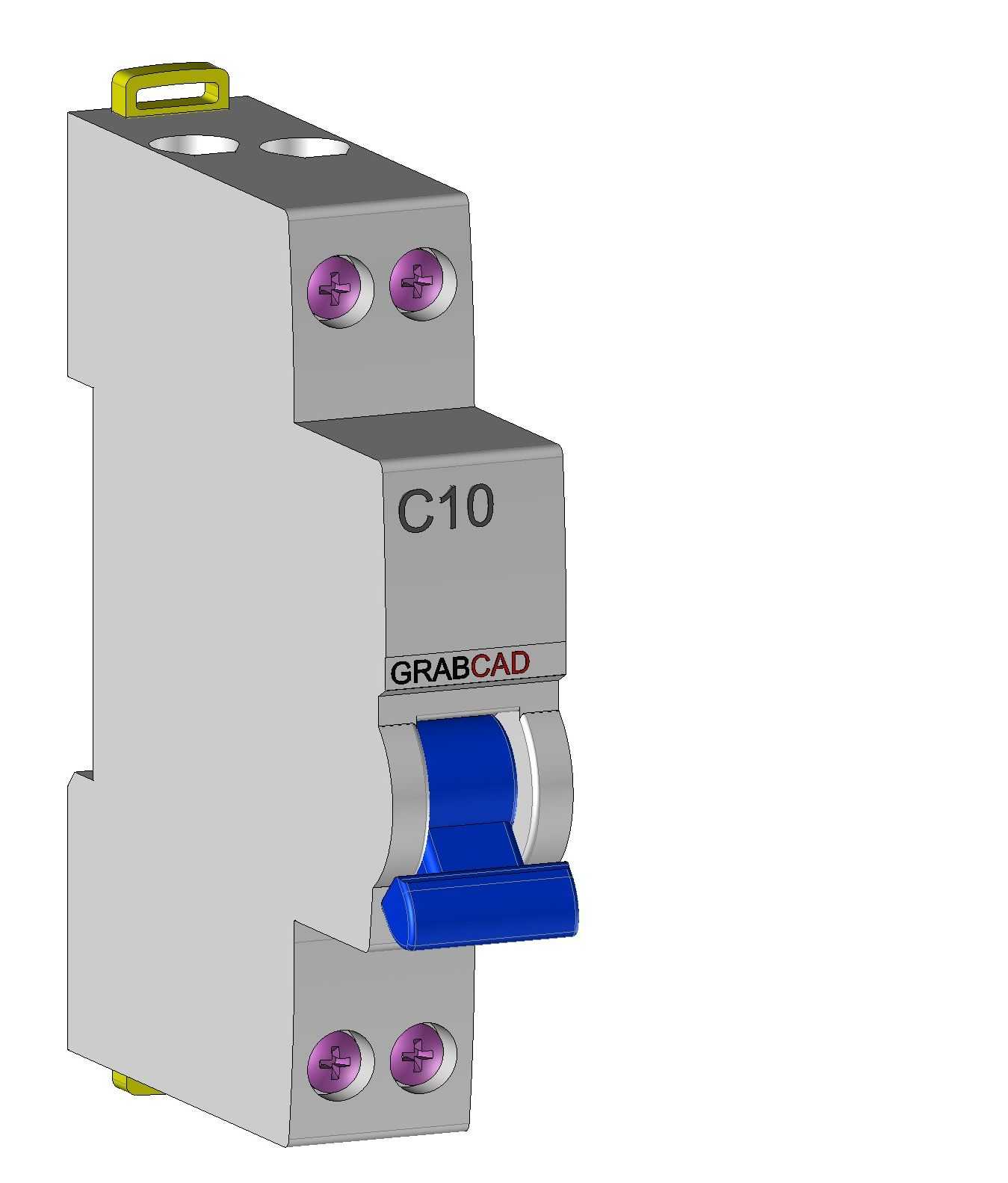

从安装适配性来看，产品完全遵循DIN35mm标准导轨的安装规范，壳体上下端的卡扣结构可直接卡入配电箱内的标准导轨，无需额外打孔固定，单极宽度匹配常规家用配电箱的模数化空位，上下接线端子的间距预留了足够的接线操作空间，可适配常规1.5-6平方毫米的铜芯导线接入，端子处的紫色压线螺钉采用防滑槽设计，拧紧后可有效避免导线松脱引发的接触不良、打火问题。

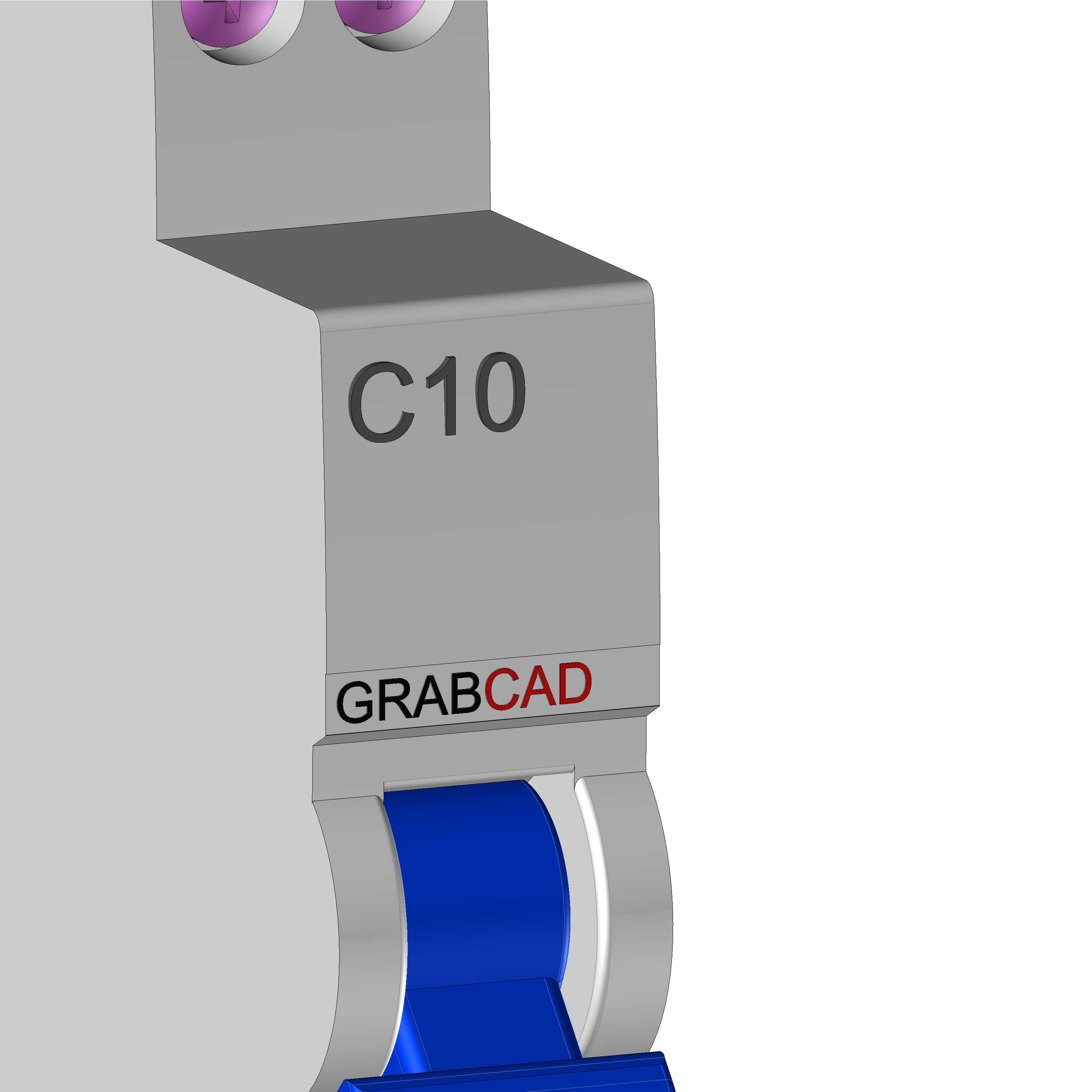

结构设计层面，操作手柄采用蓝灰撞色设计，合闸、分闸位置的行程清晰，操作时的反馈力度适中，不会出现卡滞或误动作的情况，手柄上方的黄色锁扣结构，可在检修时将断路器锁定在分闸位置，防止无关人员误合闸引发安全事故。壳体采用阻燃耐冲击的工程塑料材质，表面做了哑光防刮处理，各拼接面的缝隙控制均匀，既可以满足IP20的防护要求，防止手指误触内部带电部件，也能在分断短路电流时承受内部的瞬时气压冲击，不会出现壳体炸裂的问题。

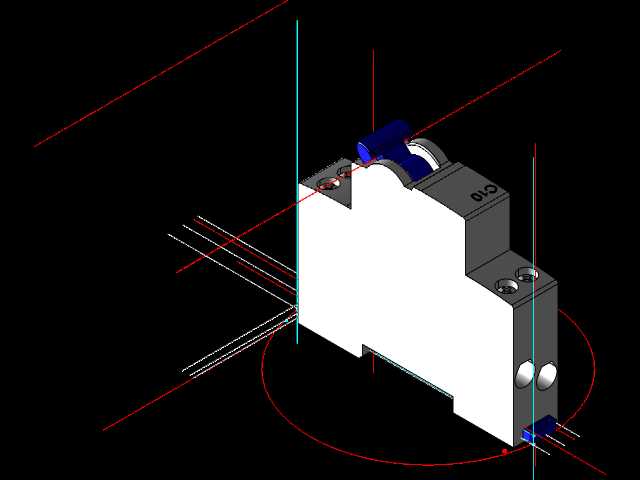

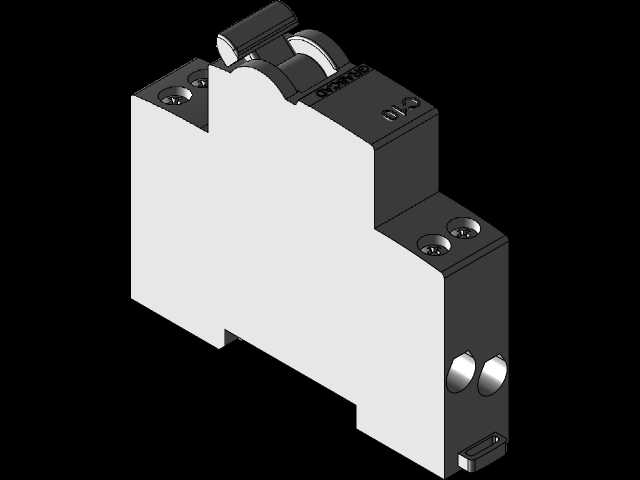

建模过程中，首先依据家用微型断路器的实际安装尺寸确定壳体的整体轮廓，优先保证安装导轨位、接线端子、操作手柄的相对位置精度，再逐步细化内部操作机构的占位空间、进出线端的结构细节，所有倒角、卡扣的尺寸都参考实际量产产品的工艺要求设置，既保证外观还原度，也能让模型直接用于配电箱布局的干涉检查、配电系统的三维可视化展示。在实际工程选型中，这类10A额定电流的断路器通常匹配照明回路，其脱扣特性可满足常规家用灯具的启动电流冲击，不会出现开灯瞬间误跳闸的情况，同时1P的结构设计可在有限的配电箱空间内最大化回路数量，适配普通两居室、三居室的家用配电回路配置需求。
