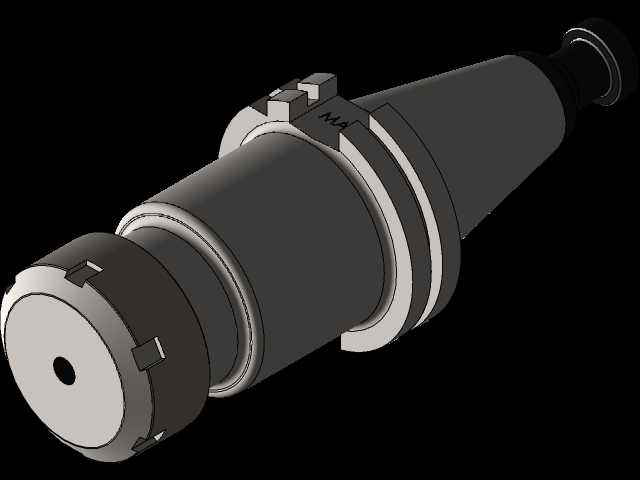

ISO40ER32型100mm长度雷戈固定刀柄结构

这款刀柄主要适配ISO40锥度的机床主轴，在立式加工中心、数控铣床、镗床等常规金属切削设备上应用广泛，日常加工场景中承担ER32规格直柄刀具的夹持固定作用，可装夹立铣刀、钻头、铰刀、丝锥等不同类型的切削刀具，覆盖钢件、铸铁、有色金属等常见材质的粗精加工工序。从结构设计来看，锥柄部分严格遵循ISO40主轴接口的锥度公差要求，保证与主轴贴合时的接触刚度，减少高速旋转下的振颤风险；法兰位置的定位槽对应主轴端的驱动键，传递切削扭矩的同时，也能保证每次换刀的周向定位精度，避免重复装刀带来的位置偏差。ER夹头安装段的内孔与ER32夹套的锥度完全匹配，锁紧螺母采用带偏心槽的结构设计，旋紧时可均匀推动夹套收缩，对柄部直径在ER32夹持范围内的刀具实现周向均匀抱紧，夹持力稳定，能承受大切深铣削时的径向切削力，不易出现刀具打滑、窜动的问题。整体有效悬伸长度控制在100mm，这个长度参数是结合常规型腔加工、平面铣削的避空需求设定的，既可以满足普通零件加工时的深度避让要求，又不会因为悬伸过长导致刚性不足，在常规切削参数下能保持较好的加工稳定性。安装边界上，锥柄端装入主轴后，法兰端面与主轴端面贴合，最大外径处不会超出主轴端面的法兰轮廓，不会和工作台、夹具产生干涉；刀具安装端的锁紧螺母外径做了收窄处理，在加工小型腔体结构时，能减少螺母与工件内壁的碰撞概率。设计过程中对各段的同轴度做了严格约束，锥柄基准与内孔夹持段的同轴度公差控制在微米级，保证刀具装夹后的径向跳动满足精加工要求，减少刀具磨损，提升加工表面质量。刀柄上的各密封槽、卡槽结构都经过受力校核，在频繁换刀、长期承受交变切削载荷的工况下，不会出现结构变形、锁紧失效的问题，适合批量加工场景下的长期连续使用。
