星形手拧夹紧旋钮工业结构设计

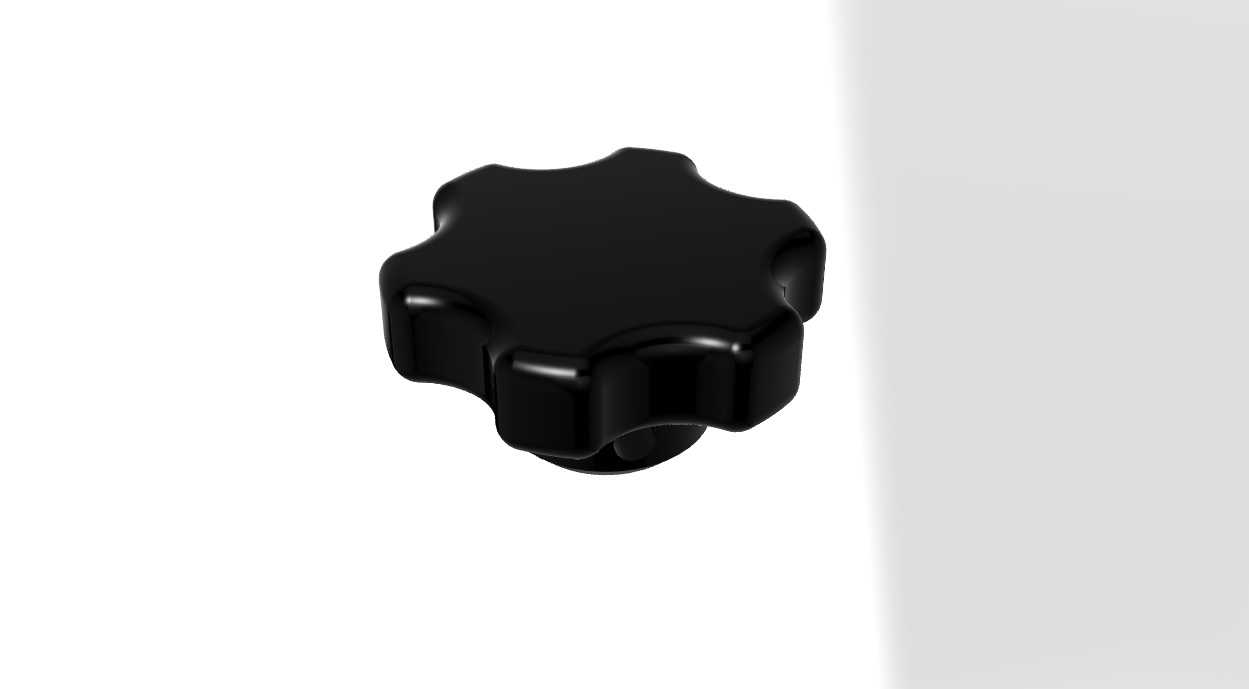

这类星形手拧夹紧旋钮，在工业场景里的覆盖范围极广，小到桌面工装夹具的快速锁紧、检测治具的档位固定，大到生产线旁可调式防护挡板的位置锁定、小型设备检修门的快开紧固，都能见到它的身影，核心作用是无需额外工具，仅靠操作人员手部施力就能完成夹紧或松脱动作，大幅提升频繁调整工位的操作效率。从结构设计逻辑来看，这款旋钮采用七瓣星形外轮廓，每一个凸起的瓣边都做了大圆弧过渡处理，没有尖锐棱角，一方面是避免操作人员快速拧动时划伤手部，另一方面是多瓣结构能让手掌在任意角度都能找到施力着力点，哪怕戴薄款劳保手套操作，也不会出现打滑脱力的情况。旋钮的握持区域做了微弧内凹设计，刚好贴合指腹的自然弯曲弧度，拧动时的受力面更均匀，不会因为局部压强过高导致操作疲劳，适合需要频繁松紧调节的工位使用。旋钮主体采用实心结构设计，中心预留了标准内螺纹安装孔，可直接匹配对应规格的螺杆或螺柱，不需要额外加装转接件，安装边界控制得十分紧凑，不会在安装面外占用过多径向空间，哪怕是安装空间局促的小型治具内部，也能顺利布置。从功能特性上看，这款旋钮的夹紧力完全能满足手动操作场景的锁紧需求，瓣状结构的力臂设计经过优化，普通人手部正常施力就能达到足够的锁紧扭矩，不会因为力臂过短导致拧不紧，也不会因为力臂过长造成过度锁紧损坏螺纹或被固定件。旋钮的底部做了平整的贴合端面，锁紧时能和被固定件表面完全贴合，不会出现压痕或者局部应力集中的情况，表面做了哑光硬质处理，长期接触手部汗液、车间少量油污也不会轻易锈蚀或掉漆，耐用性足以适配车间复杂的使用环境。在实际选型适配时，这类旋钮常被用于不需要大扭矩锁紧、需要频繁手动调整的连接位置，比如设备操作面板上的可调限位挡块、工装夹具上的快速压头锁紧、输送线旁的可调导向条固定等场景，相比需要扳手操作的普通螺母，它的操作效率能提升数倍，也能避免工具遗落在设备内部的安全隐患。建模过程中需要重点关注瓣状轮廓的曲面过渡顺滑度，以及中心螺纹孔与外轮廓的同轴度，避免安装后出现旋钮偏心晃动的问题，底部贴合面的平面度也需要控制在合理公差范围内，保证锁紧时的受力均匀。
