壁挂式工业皮带输送作业平台结构设计

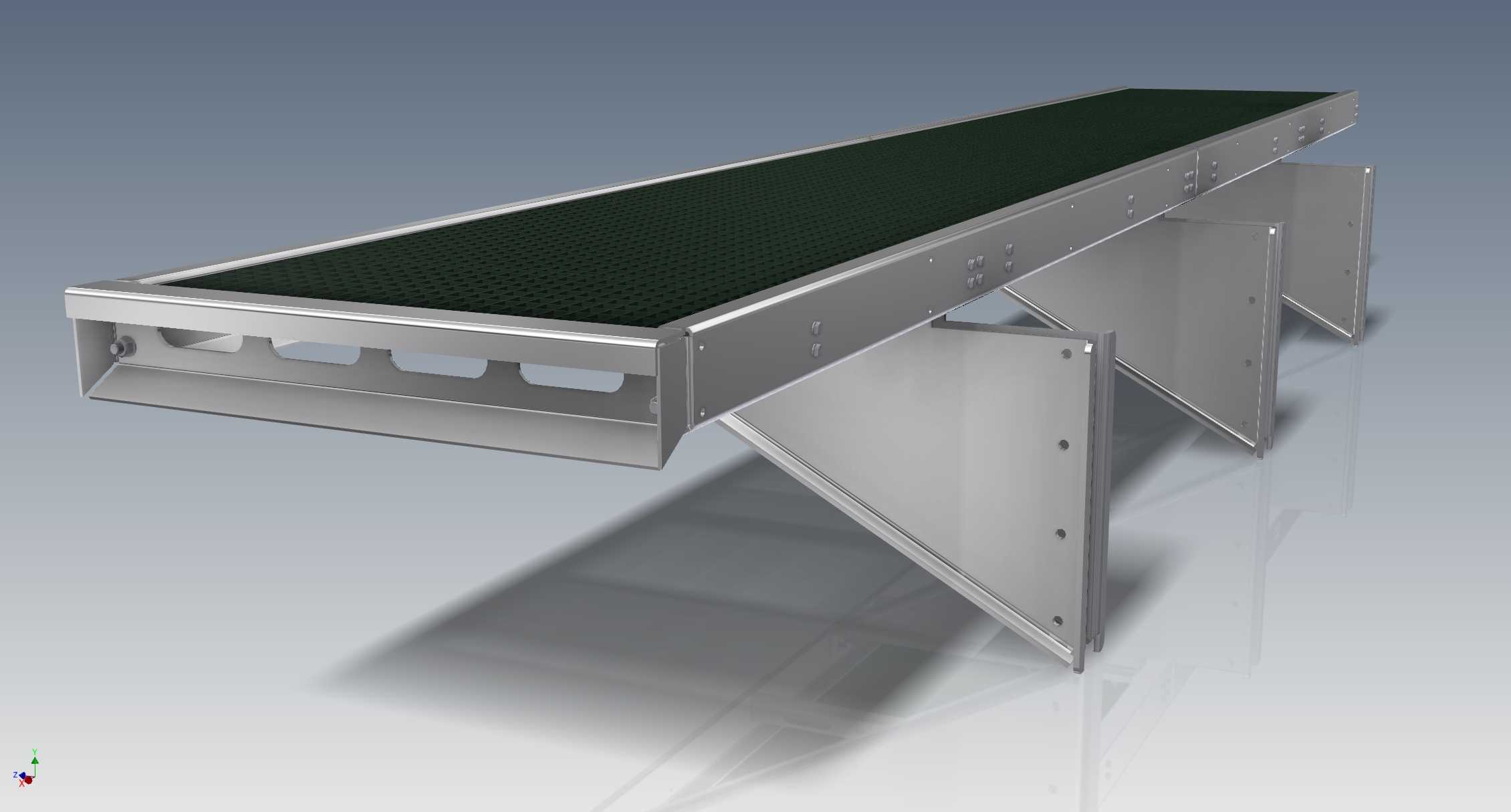

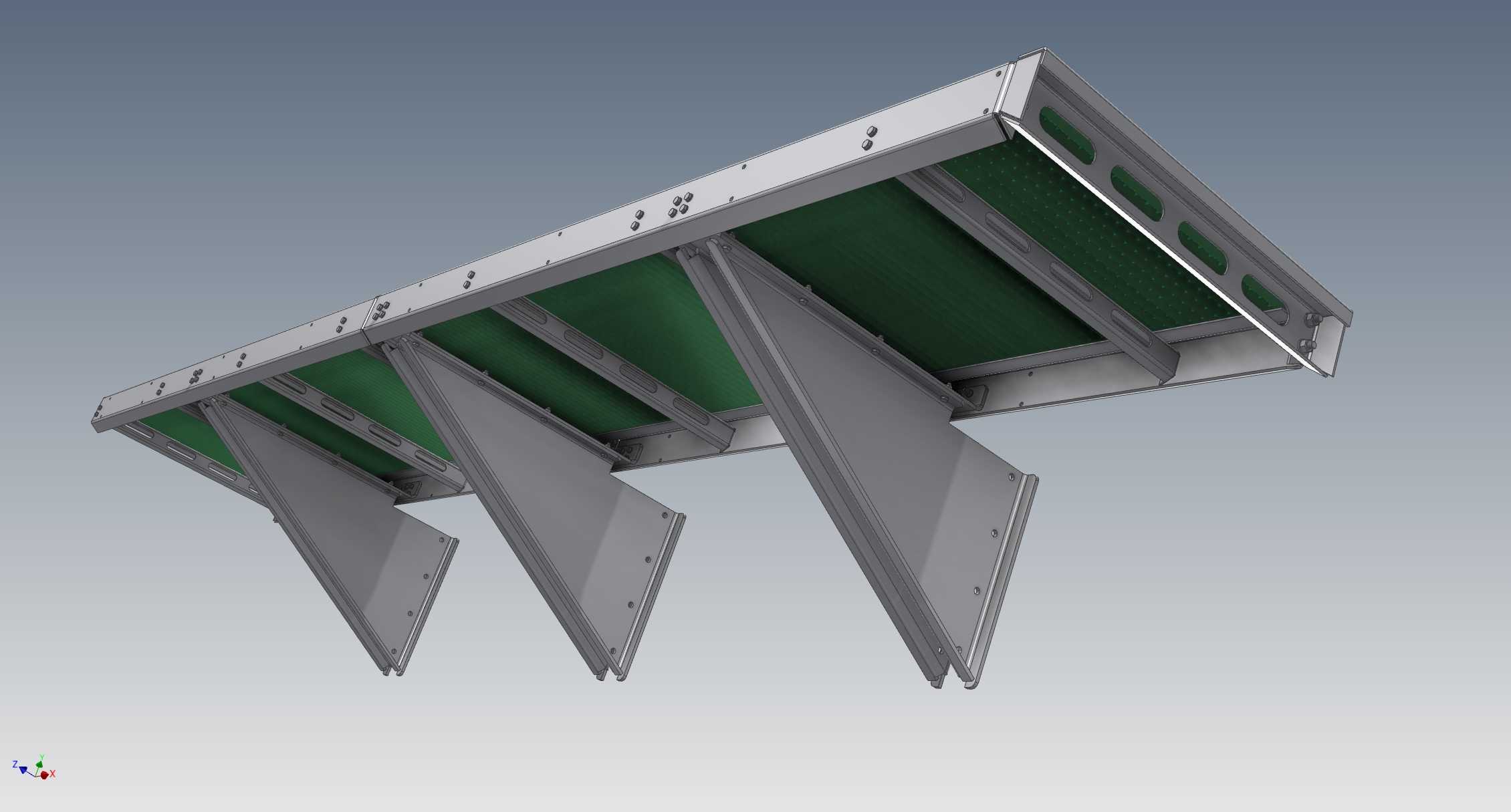

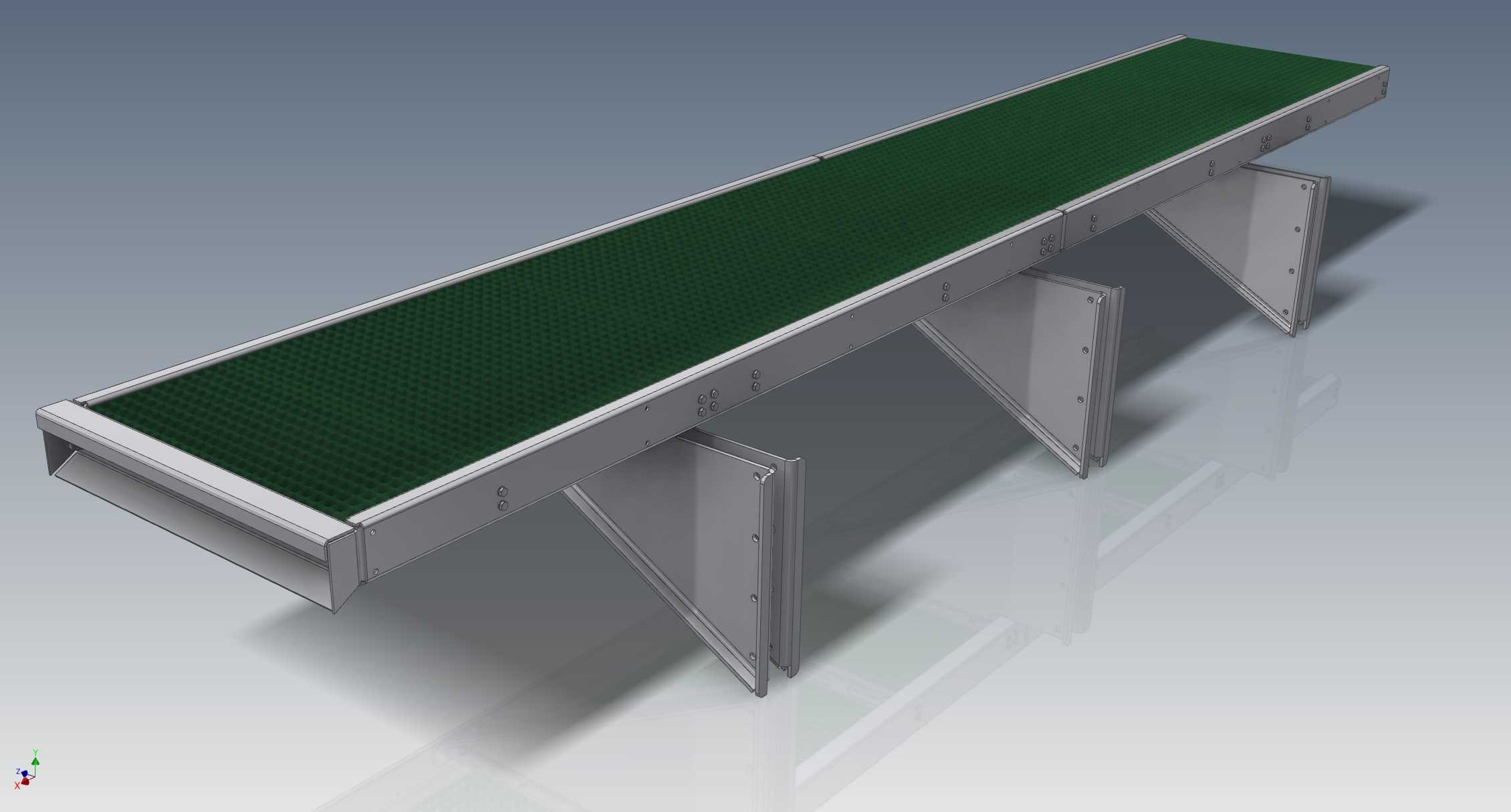

这款壁挂安装的皮带输送结构，主要面向车间墙面侧的物料转运场景设计，常见于电子组装线侧边工位供料、包装工序段成品输出、机加工工位间工件短距离传递这类对地面空间占用有严格要求的生产环节，相比落地式输送设备，它不需要预留地面支腿安装位置，能充分利用车间墙面垂直空间，给作业通道留出足够通行宽度，尤其适合狭长型生产车间、现有设备排布紧凑无法新增落地输送线的改造场景。从结构设计逻辑来看，整体框架采用折弯钣金拼焊成型，主框架截面做了镂空减重处理，在保证整体刚性的前提下降低自重，避免壁挂安装时对墙面载荷造成过大压力；支撑结构采用三角斜撑式壁挂支架，支架与主框架、支架与墙面安装面之间都设计了可调连接位，安装时可以根据现场墙面的平整度微调输送面水平度，不需要额外加工定制安装垫块。输送面采用防滑纹理皮带，表面的细密网格结构能增大与输送物料的摩擦力，避免轻质工件、包装件在输送过程中出现打滑偏移，皮带下方的承托板采用平整钣金件，全程给皮带提供均匀支撑，防止长时间承载后皮带出现下凹变形，影响输送平稳性。安装边界方面，主框架的宽度方向预留了皮带张紧机构的调节空间，安装时墙面固定点位需要对应支架上的预制安装孔，孔位间距按照常规车间混凝土墙面膨胀螺栓安装标准设计，不需要现场二次扩孔改位；输送面的高度可以通过斜撑支架的固定孔位做小范围调整，适配不同高度的作业工位接料需求，两端的辊筒端盖做了圆弧收边处理，避免安装调试过程中剐蹭操作人员衣物。设计过程中特意规避了焊接工序的现场作业需求，所有部件都在工厂预制完成，现场只需要通过螺栓连接即可完成组装固定，不需要配备焊接设备，也不会产生焊接烟尘、焊渣清理的问题，大幅缩短现场安装调试的周期，同时后期维护时，只需要拆卸对应位置的连接螺栓就能更换皮带、辊筒等易损件，不需要整体拆解结构。主框架侧边预留了传感器安装槽位，后期如果需要对接自动化生产节拍，可以直接在槽位内加装光电传感器、到位检测开关，不需要额外在框架上钻孔攻丝，适配不同产线的自动化升级需求。
