AISI304不锈钢C型旋风分离装置

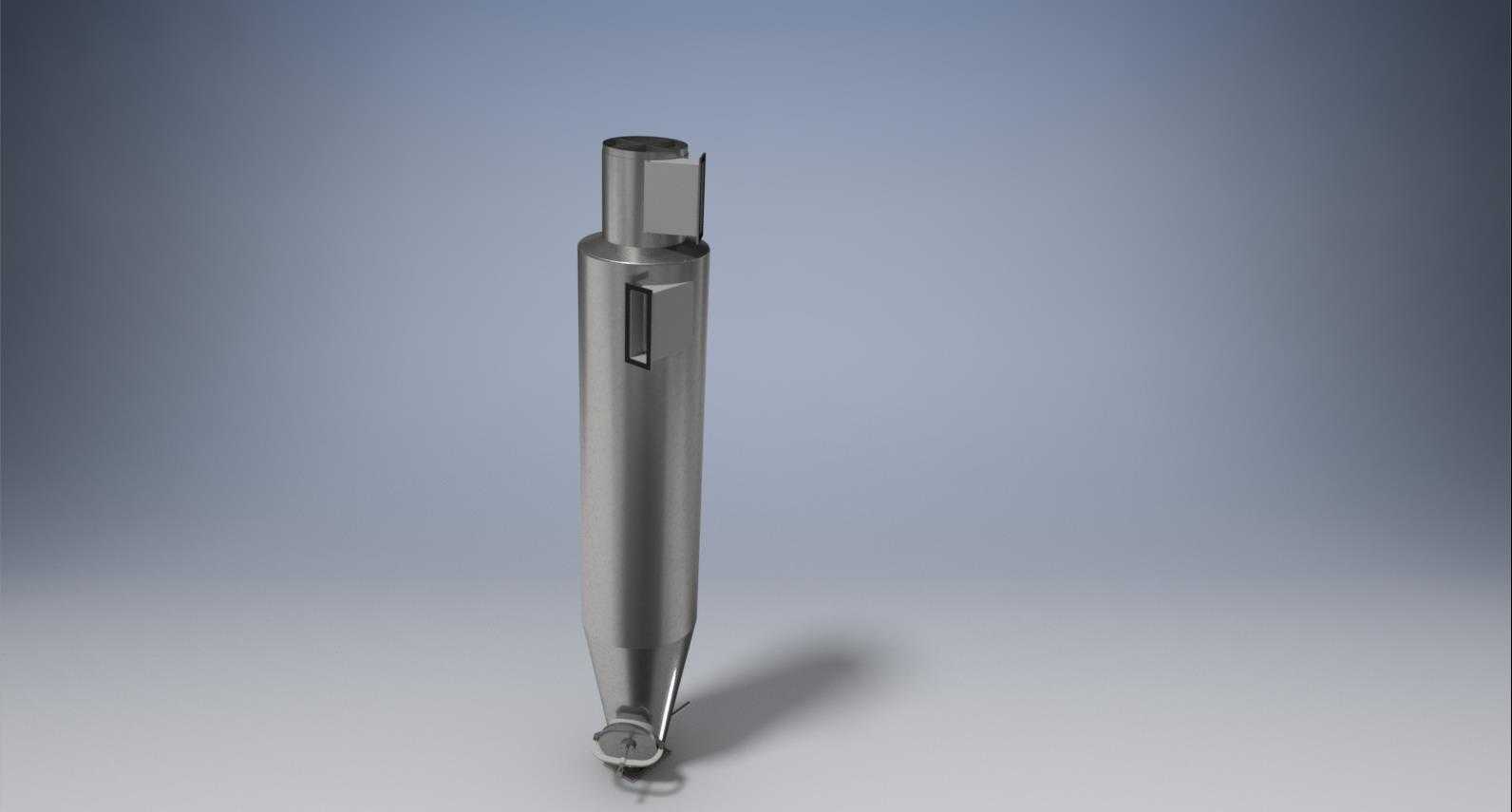

在粉体加工、车间通风除尘、气力输送末端的气固分离环节，C型旋风分离器是无需额外滤材、依靠离心力实现粗分离的核心设备，这款采用AISI304不锈钢材质打造的C型旋风结构，适配食品加工、医药粉体输送、化工尾气预处理等对材质防腐有要求的工况场景。从结构设计逻辑来看，该设备采用上直下锥的经典旋风构型，上部直筒段设置切向进气接口，含尘气流进入筒腔后沿筒壁形成稳定的外旋流，在离心加速度作用下，密度远大于空气的固体颗粒被甩向筒壁，沿壁面滑落至下部锥段，最终经底部的卸料阀结构排出，净化后的内旋流沿筒体中心的排气芯管向上排出，完成整个气固分离过程。设计阶段针对常规旋风分离器容易出现的上灰环、底部漏风导致分离效率骤降的问题做了结构优化，直筒段的长度与锥段的锥角经过匹配计算，既保证气流在筒内有足够的停留时间完成颗粒分离，又控制整体设备高度，避免锥角过小导致颗粒在锥段架桥堵塞。上部的排气芯管插入深度经过参数校核，避开进气口的气流短路区域，减少未分离的含尘气流直接从排气口逃逸的概率。从安装边界来看，设备上部的排气接口采用标准法兰连接结构，可直接对接车间的排风管道或者后续的精过滤设备，侧部的切向进气口同样采用法兰对接形式，适配常规的通风管道安装尺寸，底部的出料端设置快接结构，可对接星型卸料器或者集料桶，安装时需要保证设备整体垂直固定，避免倾斜导致内部旋流场偏移，影响实际分离效率。筒体壁面采用均匀厚度的不锈钢板材卷制焊接，内壁做抛光处理，降低颗粒沿壁面滑落的摩擦阻力，同时避免物料在壁面积附，针对磨琢性较强的粉体工况，该结构的直筒段可额外加装耐磨衬里，无需改动整体安装尺寸即可提升设备使用寿命。在实际选型应用中，该结构可处理5-10μm以上的固体颗粒，作为多级除尘系统的第一级预处理设备，能够有效降低后续布袋除尘器或者滤筒除尘器的过滤负荷，减少滤材的更换频率，在粮食加工的风网系统、金属切削的车间除尘系统、塑料造粒的废气除尘环节都有广泛的适配性，设计时预留的法兰接口尺寸符合行业通用安装规范，可直接替换同规格的现有旋风分离设备，无需对现场管道做大规模改动。
