工业离心式通风除尘引风设备结构

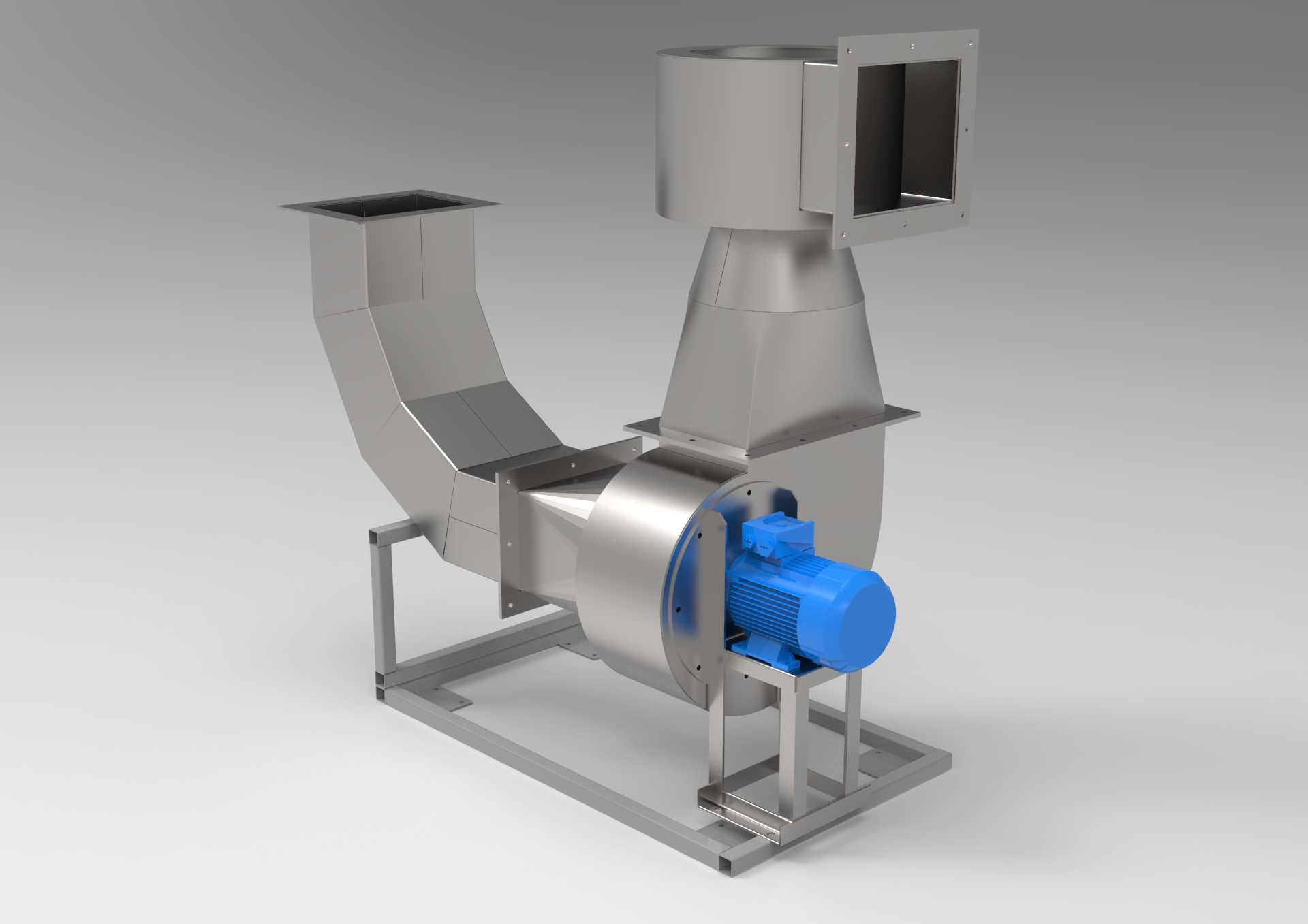

该设备属于工业通风系统常用的离心引风单元，常见于木工车间除尘系统、工业粉尘收集工位、废气排放管路的动力段，也可配套在粮食加工、建材生产的物料风送管路中提供风压动力，负责克服管路沿程阻力、过滤单元阻力，将含尘气体或待输送介质从作业点位抽吸至处理或收集端。从结构设计来看，整体采用撬装式集成机架设计，所有部件均固定在型钢焊接的一体式底座上，安装时仅需对接进出口风管、固定设备地脚即可完成就位，无需现场散件拼装，能大幅缩短现场施工周期，机架预留的安装孔位适配常规混凝土基础、钢结构平台的固定要求，进出口法兰采用标准方形法兰结构，法兰边预留均匀分布的螺栓孔，可直接对接同规格的金属风管、软连接部件，避免现场二次改制法兰的工作量。叶轮与蜗壳部分采用不锈钢板材折弯焊接成型，针对含尘气体的磨损特性，蜗壳内壁做了圆弧过渡处理，减少直角区域的积尘与气流紊流，进风口采用渐缩式集流结构，能有效降低气流进入叶轮时的涡流损失，提升风机运行效率。驱动端采用直联式传动结构，电机通过连接法兰直接固定在蜗壳侧端，省去皮带传动的张紧维护环节，电机底座设置有微调结构，可在装配时调整电机轴与叶轮轴的同轴度，降低运行时的振动与轴承磨损。设备的进出口风管做了异形变径设计，上方的两个接口分别对应不同的管路走向需求，弯管段采用多段折弯拼接的结构，在保证气流转向顺畅的同时，控制整体设备的安装高度与横向占地尺寸，适配厂房内层高有限、管路布局紧凑的安装场景。设计过程中对整体重心做了校核，较重的电机部件布置在机架靠近中心的位置，降低设备运行时的振动幅度，机架支腿的高度预留了日常排灰、底部检修的操作空间，无需额外抬高设备即可完成蜗壳底部积尘的清理作业。
