四箱混凝土板基配筋构造三维设计

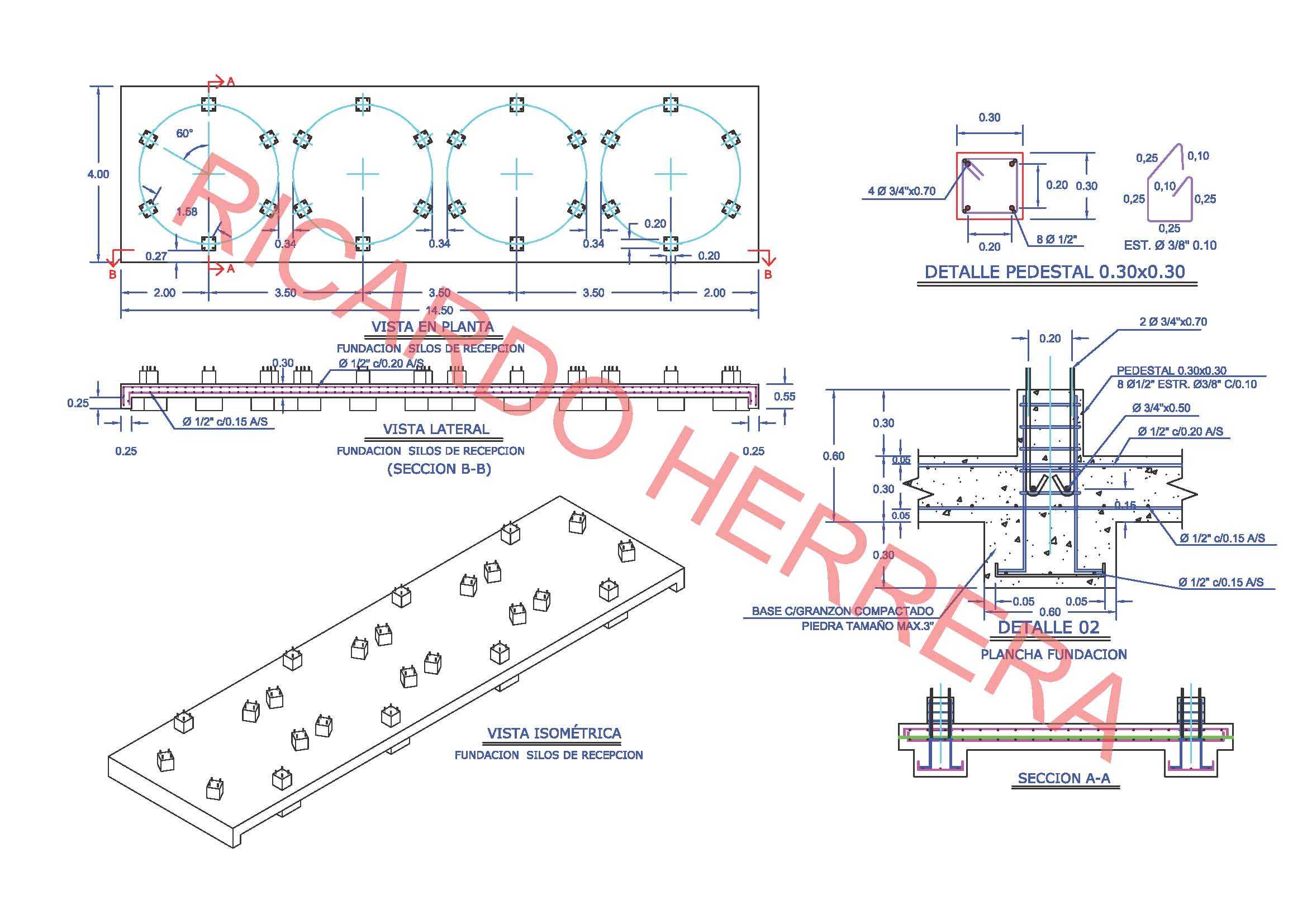

在民用建筑、小型工业厂房的地基处理场景中，这类四箱构型的混凝土板基础常被用于持力层承载力有限、上部荷载分布相对均匀的建设场景，区别于独立承台的点式承载逻辑，整板式的箱型基础能通过自身刚度分散上部结构传递的竖向荷载，避免局部沉降差过大引发的结构开裂问题。从模型呈现的构造细节来看，设计阶段优先考虑了钢筋排布的施工可行性：底层双向受力筋按间距排布后，在上部对应柱位的区域设置了加密箍筋架立筋，每个伸出板面的柱插筋都配套设置了定位箍筋，避免混凝土浇筑过程中钢筋移位，四箱的空腔构型并非完全镂空，而是在箱壁位置设置了暗梁配筋，将各个独立的柱承台通过暗梁拉结为整体，平衡不同柱位之间的荷载差。实际施工过程中，这类板基的开挖边界需要超出板边至少300mm的作业面，方便后期支设侧模与铺设底部垫层，模型中剖切展示的钢筋保护层厚度，底部按40mm控制、侧壁按30mm控制，适配一般粉质黏土持力层的防腐与受力要求，板面预留的柱插筋伸出长度需要满足后续柱筋连接的搭接长度要求，不同直径的钢筋搭接长度需要结合混凝土强度等级匹配对应的锚固数值。设计时没有采用整板实心构型，而是通过四箱的空腔设计减少混凝土的总用量，同时空腔部分可在后期作为管线穿越的通道，减少后期板面开槽对结构强度的破坏，板边的放坡构造适配了基坑开挖的边坡稳定要求，避免浇筑过程中侧模承受过大的侧压力。从建模逻辑来看，先通过整体面域拉伸确定基础的外轮廓，再通过布尔运算切除四个箱室的空腔部分，后续按配筋间距依次阵列排布底层双向筋、箱壁暗梁筋、柱位加密筋与顶部板面筋，所有钢筋的弯折角度都符合施工规范要求的135度弯钩与平直段长度，能直接用于施工前的技术交底，帮助现场施工人员快速理解钢筋的排布层次，避免现场绑扎时出现钢筋错放、漏放的问题，也能辅助造价人员快速统计不同规格钢筋的总用量，核对工程量清单的数值偏差。
