重型工业振动锤架钢结构承载装置

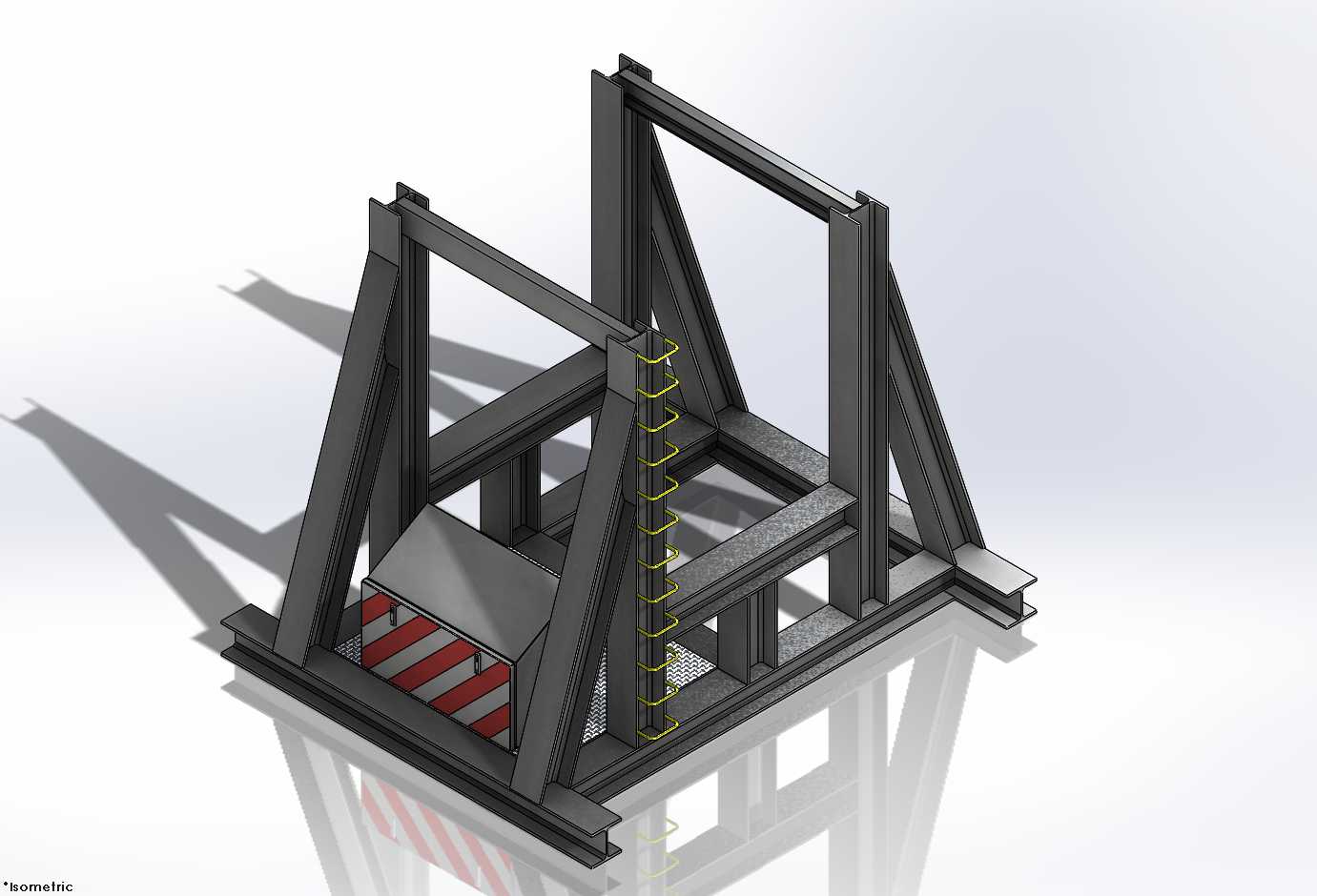

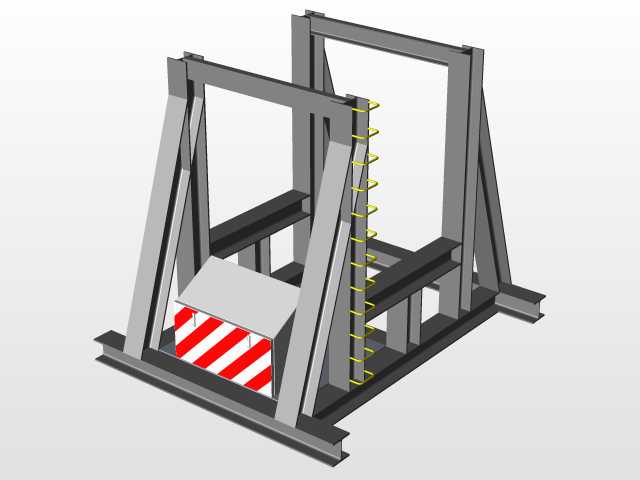

该振动锤架主要应用于基建施工、岩土破碎、物料振实作业场景，作为振动锤的核心承载安装基体，需承受振动作业过程中的高频交变载荷、冲击载荷以及设备自重带来的静载荷，其结构稳定性直接决定整套振动作业设备的运行可靠性与作业精度。从结构设计逻辑来看，整体采用型钢焊接成型的框架式结构，主承力立柱选用厚壁H型钢作为主体材料，斜向支撑采用等边角钢对称布置，在立柱与底架的连接节点处增设加强筋板，避免高频振动下节点位置出现应力集中导致的焊缝开裂问题。架体一侧集成了爬梯结构，爬梯踏步采用防滑花纹钢板弯折成型，与主立柱焊接固定，方便作业人员登顶进行设备检修、部件更换等操作；爬梯旁预留了振动锤动力管线的排布空间，可对液压管路、电缆线路进行规整固定，避免作业过程中管线晃动磨损。底架部分采用双层型钢拼接结构，底部预留了设备安装的地脚螺栓孔位，可与混凝土基础或者移动作业底盘进行刚性连接，底架上平面加工有振动锤的安装定位基准面，保证振动锤安装后垂直度偏差控制在合理范围内，减少作业过程中的偏载损耗。在功能设计上，架体内部预留了足够的振动作业避让空间，避免振动锤工作过程中锤体与架体发生碰撞干涉，架体下部设置有安全防护挡板，采用红白相间的警示涂装，提醒作业人员保持安全距离，防止作业过程中飞溅的物料伤及人员。从安装边界来看，整体架体的宽度方向尺寸适配常规吨位振动锤的安装需求，高度方向预留了振动锤的作业行程空间，底架的安装孔位间距符合通用工程设备的安装规范，可直接适配多数施工现场的基础安装条件，无需额外进行基础改造。设计过程中针对高频振动的工况特点，所有焊接节点均采用满焊工艺，焊后进行去应力退火处理，消除焊接残余应力，避免长期振动下结构出现变形；主承力部位的型钢选型经过载荷校核，可满足长时间连续振动作业的强度要求，架体表面采用重型防腐涂装，适应户外施工现场的潮湿、多尘等复杂作业环境，延长设备的整体使用寿命。
