工业粉体处理立式过滤系统结构设计

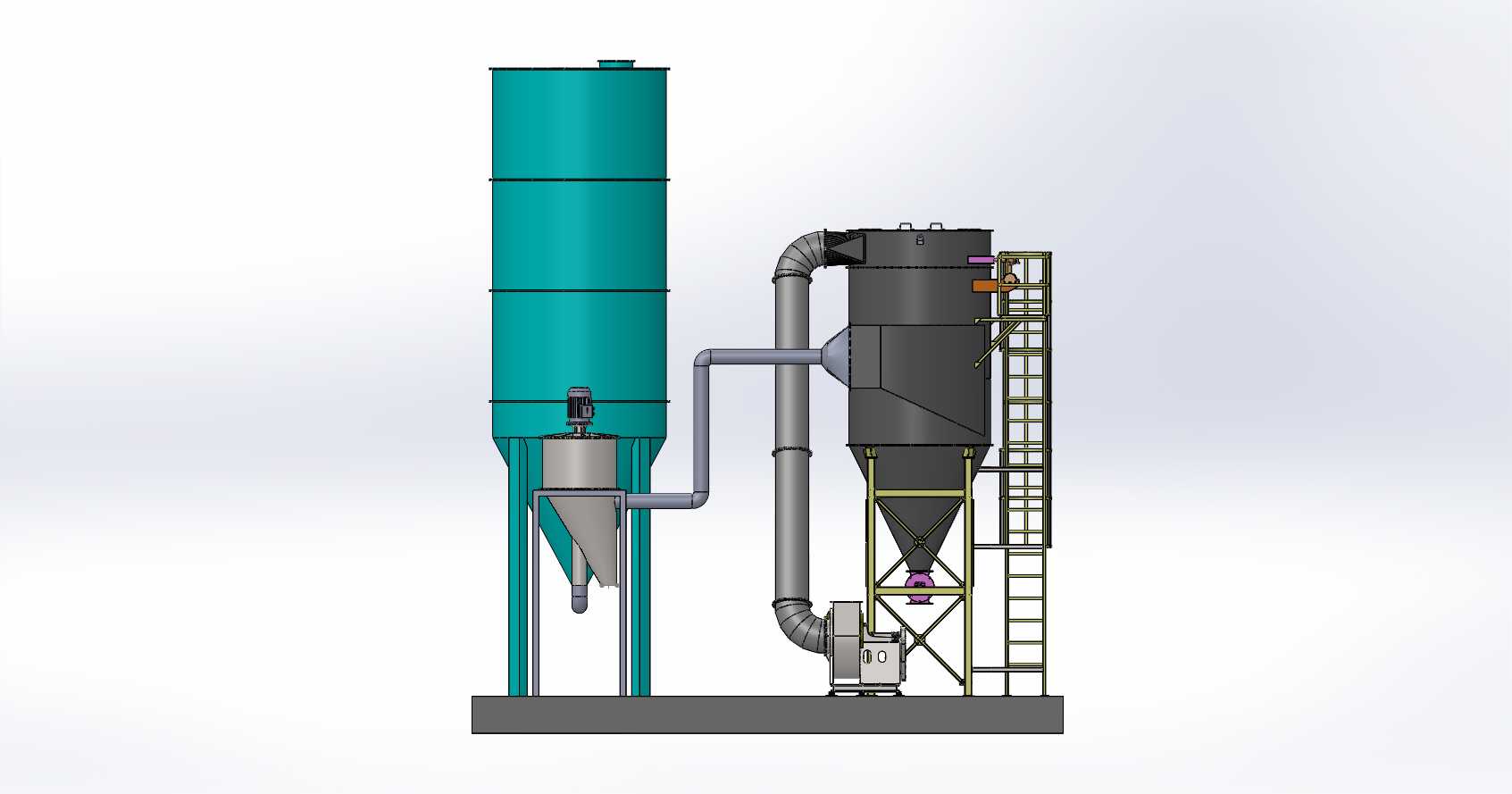

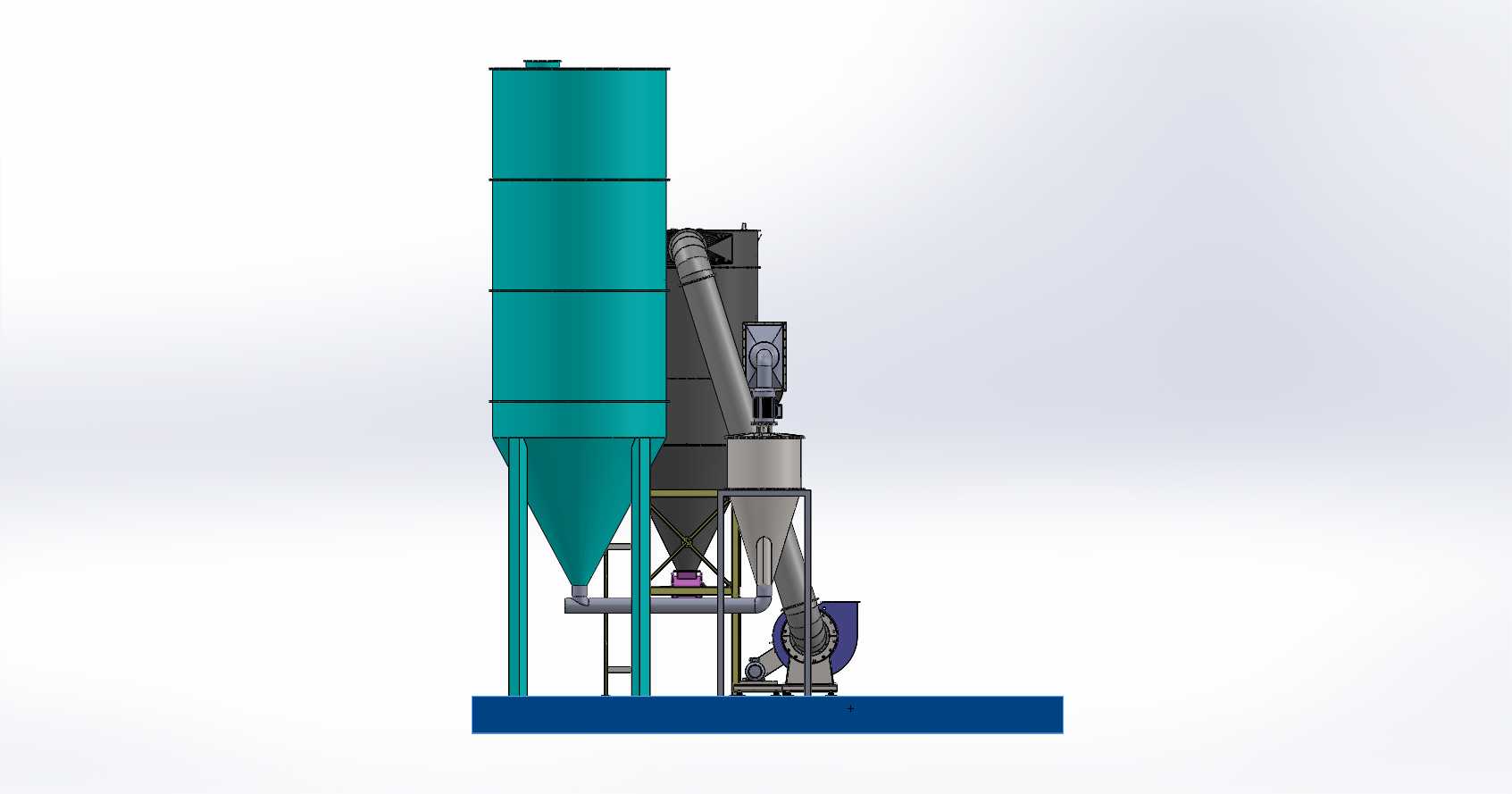

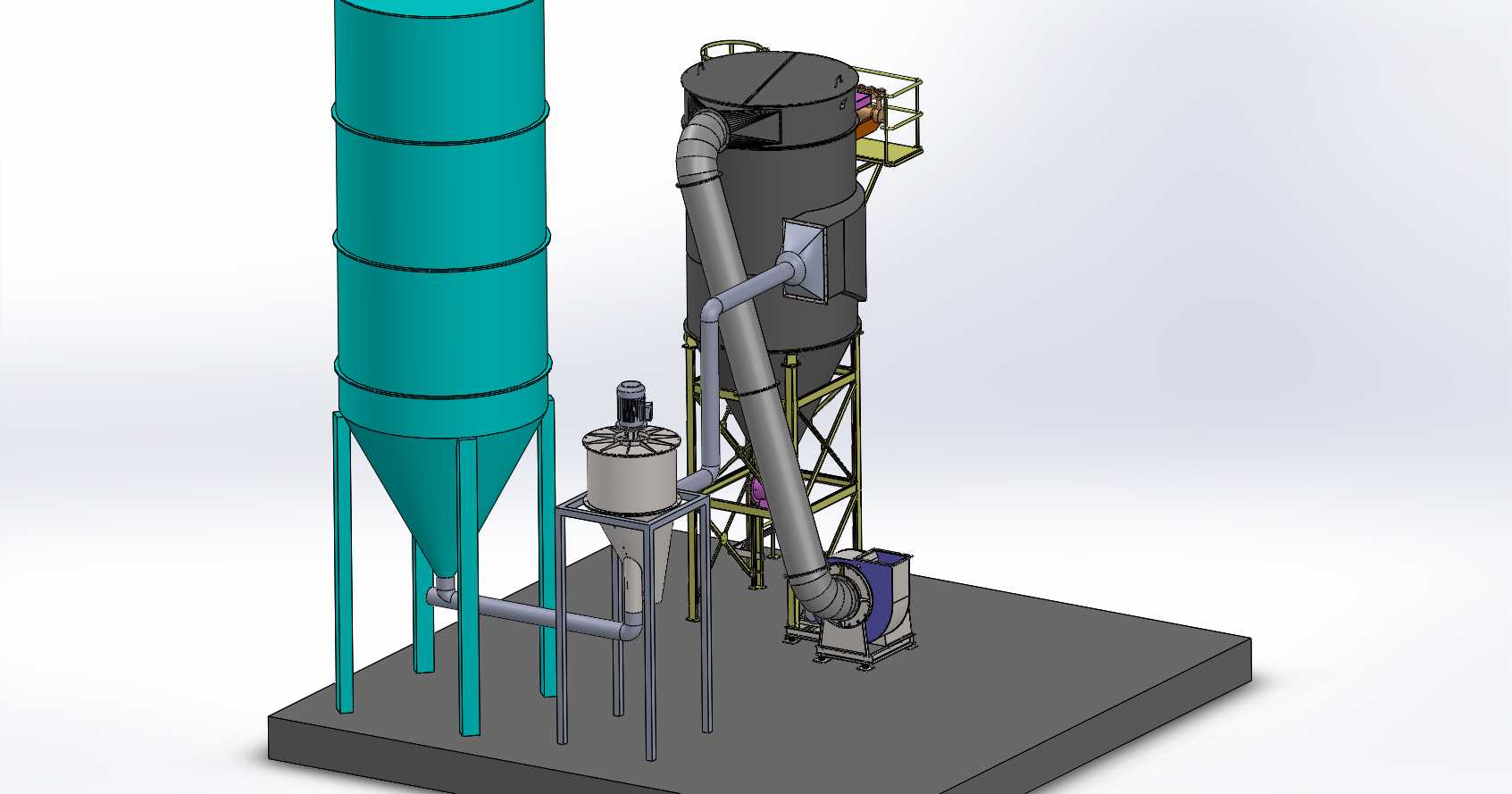

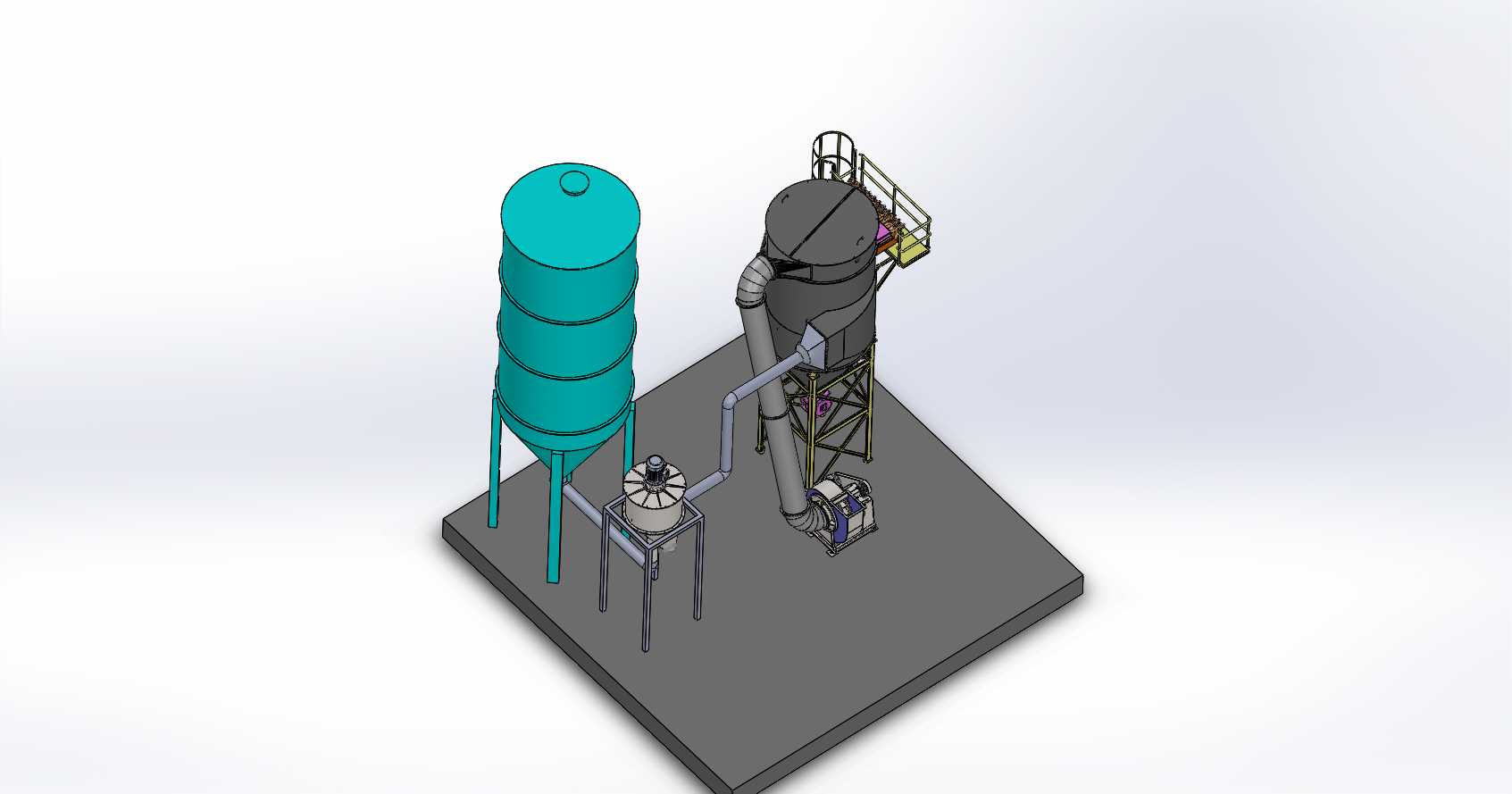

这套过滤系统主要面向工业粉体加工、建材生产、冶金配料等场景的含尘气体处理环节，核心作用是将作业过程中产生的带粉气流进行固气分离，避免粉体物料外泄造成车间环境污染，同时可回收气流中裹挟的可用粉体原料，减少生产过程中的物料损耗。整套设备采用双罐体搭配前置预处理单元的布局，左侧青蓝色立式罐体为粗滤沉降仓，含尘气流进入仓体后，因流道截面突然扩大，气流流速快速下降，大颗粒粉体在重力作用下自然沉降至锥斗底部，经下部卸料机构排出；右侧深灰色带检修平台的罐体为精滤单元，内部布置过滤元件，经粗滤后的气流进入该单元后，剩余细粉被滤材截留，洁净气体从上部排气口排出，精滤单元侧部设置检修爬梯与操作平台，方便运维人员定期更换滤材、检查喷吹清灰机构的运行状态。前置的小型过滤单元作为二级预处理，针对管路中残留的超细团聚颗粒进行提前拦截，降低主精滤单元的过滤负荷，延长核心滤材的更换周期。设计过程中优先考虑现场安装的落地稳定性，整套设备集成在一块整体钢制底座上，底座预留地脚螺栓安装孔，可直接固定在硬化后的车间地面或设备平台上，无需现场额外拼接主体框架，大幅缩短现场安装的调试周期。管路布局采用硬管连接搭配弯头导流结构，所有转弯处均设置大曲率半径弯头，减少气流输送过程中的阻力损失，同时避免粉体在管路转弯处堆积造成堵管。罐体锥斗部分的倾斜角度严格按照粉体安息角设计，确保沉降下来的粉体能够顺畅滑落至卸料口，不会在锥壁出现积料架桥的问题。精滤单元顶部设置护栏与安全护笼，符合工业设备高空作业的安全防护要求，爬梯踏步采用防滑花纹板制作，避免运维人员上下时滑倒。整套系统的接口位置预留了足够的安装操作空间，进料口、排气口、卸料口的法兰尺寸均匹配行业通用的管路连接标准，可直接对接前端生产设备的排风管路与后端的粉体收集装置，无需额外制作转换接头。在结构强度设计上，罐体壁板厚度根据内部负压工况计算选型，搭配外部加强筋结构，避免风机抽风时罐体出现吸瘪变形的问题，底座采用型钢焊接框架结构，可承受整套设备满料运行时的总载荷，同时兼顾运输过程中的吊装强度要求。
