DN20法兰式手动截止阀结构设计

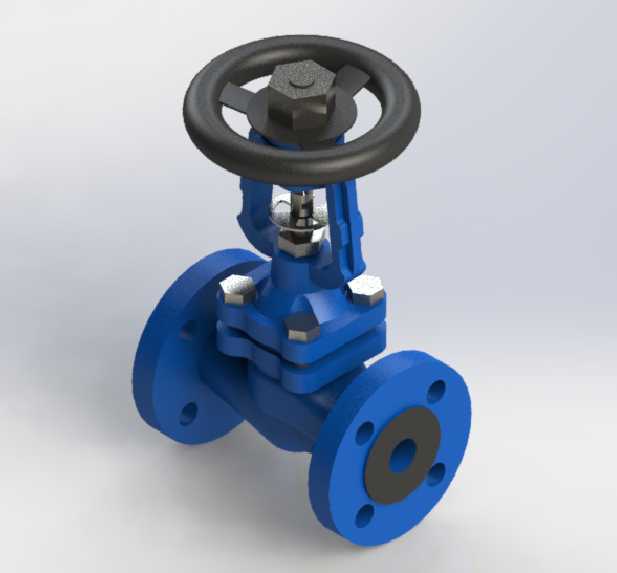

这款DN20规格的法兰式手动截止阀，主要应用在公称通径20mm的工业流体管路上，常见于化工、暖通、给排水、小型液压系统的支路管线中，核心作用是实现管路内介质的通断截断，相比同通径的闸阀，其密封面在启闭过程中摩擦量更小，密封可靠性更优，适合需要频繁截断介质、对泄漏量要求较高的工况场景。从结构设计来看，该阀采用手轮驱动的明杆结构，阀杆与手轮通过四方结构配合传递扭矩，手轮下方设置阀杆螺母，旋转手轮时带动阀杆做轴向升降，进而带动阀瓣实现启闭动作，这种结构的优势是阀杆的升降行程可以直观反映阀门的开度，方便现场操作人员判断阀门状态。阀体采用法兰连接形式，两端法兰均设置四个螺栓安装孔，匹配DN20公称压力对应的法兰标准尺寸，安装时可通过法兰垫片实现端面密封，螺栓均匀紧固后即可保证管路连接的密封性，安装边界需预留手轮操作空间，手轮旋转半径范围内不能有遮挡结构，避免操作时出现干涉。阀盖与阀体之间通过螺栓紧固，中间设置密封垫片实现中腔密封，阀杆穿出阀盖的位置设置填料密封结构，通过压盖压紧填料实现阀杆处的动密封，防止介质从阀杆间隙泄漏，填料压盖采用两侧螺栓紧固的结构，后期使用中如果出现阀杆处泄漏，可在带压状态下适当紧固压盖螺栓补偿填料的压缩量，无需停机拆解阀门。阀瓣与阀座的密封面采用锥面配合结构，相比平面密封，锥面密封在闭合时能实现更小的接触面积，在同等手轮扭矩下可获得更高的密封比压，截断效果更好，同时阀瓣与阀杆采用活动连接结构，闭合时阀瓣可自适应调整角度，保证密封面完全贴合，避免因加工误差导致密封不严。整体外形结构紧凑，阀体采用流线型流道设计，相比直角式截止阀流阻更小，介质在阀腔内的流向转折更平缓，能降低管路的压力损失，手轮采用黑色防滑轮辐结构，表面做防滑处理，操作人员无需额外工具即可手动操作，手轮顶部设置的四方结构也可适配扳手，在启闭扭矩较大时借助工具操作。从建模细节来看，所有零件的配合间隙均按照实际装配公差设置，法兰螺栓孔的位置度、阀杆与阀盖的同轴度、密封面的角度公差都符合常规阀门设计的精度要求，可直接用于阀门结构的教学演示、小型管路系统的选型参考，也可作为同类型阀门改型设计的基础模型，在此结构基础上可通过更换密封面材质适配不同温度、不同腐蚀特性的介质，比如将密封面更换为硬质合金材质即可用于高温蒸汽管路，更换为氟橡胶材质则可用于弱腐蚀性流体管路。
