双层边框式热真空成型承载工装结构

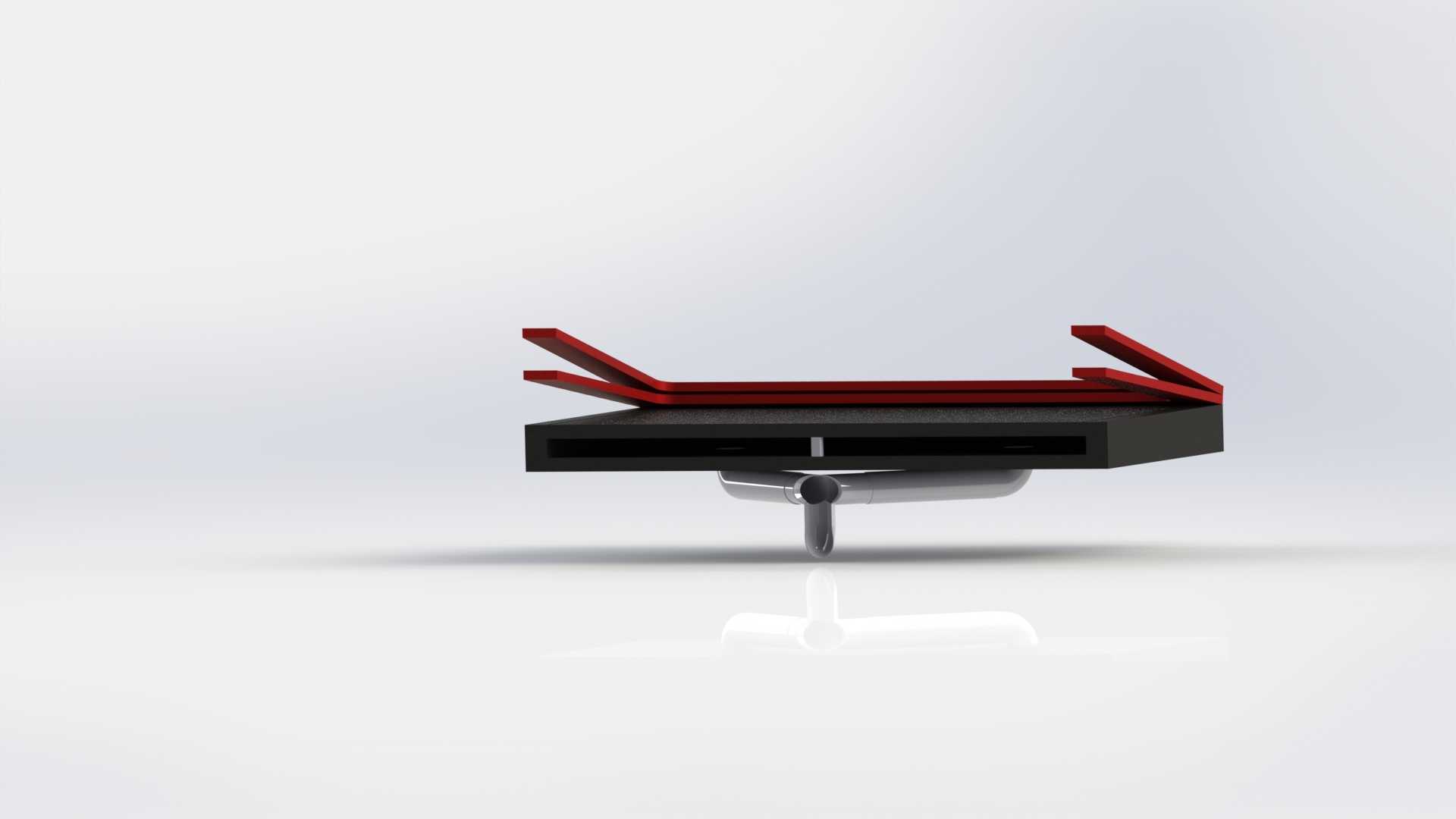

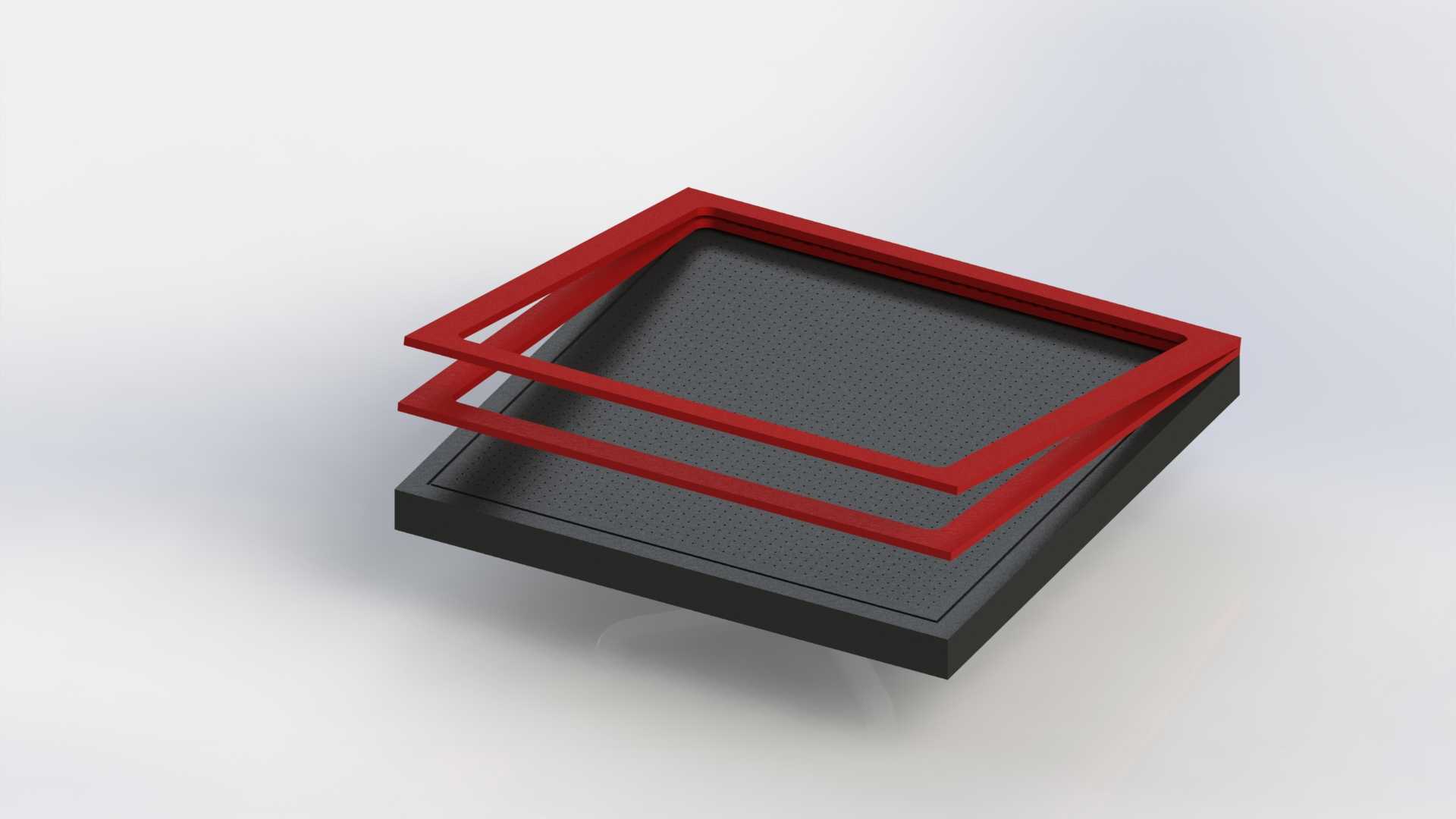

这套结构针对热真空成型工艺的工位承载需求设计，核心解决片材加热软化后定位偏移、成型边界不齐的现场问题。日常生产中，热真空成型工艺覆盖从薄款包装托盘到厚片机舱内饰盖的全品类塑件加工，软化后的塑料片材在负压吸附过程中，若边框压合力度不均、定位基准偏差，极易出现飞边过厚、局部拉伸破裂、成型后轮廓度超差的问题，这套双层边框结构正是针对这类痛点做的针对性优化。下层基座采用带微纹理的平面承托结构，表面做了细微的网纹处理，一方面在负压抽气时能让气流均匀通过片材与基座的间隙，避免局部憋气导致的成型凹陷，另一方面纹理可以直接在塑件表面形成防滑的哑光质感，省去后续二次蚀纹加工的工序。上层采用两层平行的红色压合边框，边框的刃口做了0.2mm的倒圆角处理，既可以在合模时牢牢压住加热后的塑料片材边缘，防止片材在拉伸过程中出现滑移，又不会因为刃口过于锋利切断软化的片材，导致生产过程中出现漏压、边料脱落的问题。两层边框之间预留了12mm的升降行程空间，适配不同厚度片材的压合需求，从0.3mm的薄款PET包装片材到6mm的厚款ABS工程塑料片材，都可以通过调整边框的下压行程获得稳定的压合效果。基座的整体安装边界控制在400mm见方的尺寸范围内，底部预留了标准的T型槽安装位，可以直接固定在常规规格的热真空成型机工作台面上，不需要额外做转接板加工，适配市面上多数中小型半自动热成型设备的安装接口。结构设计时特意将压合边框的导向面做了1:50的斜度处理，合模过程中可以自动修正片材的初始摆放偏差，降低操作人员上料时的对位精度要求，单工位上料时间可以缩短近三分之一。基座内部的气道采用等距分布式布局，每个抽气孔的间距控制在30mm，确保负压吸附时整个成型面的压力差不超过5kPa，避免厚片材成型时出现局部拉伸率过高导致的壁厚不均问题，成型后的塑件壁厚偏差可以控制在±0.15mm以内，满足多数工业塑件的装配精度要求。边框采用分体式装配结构，磨损后可以单独更换压条，不需要更换整个基座组件，大幅降低日常生产的易损件维护成本。
