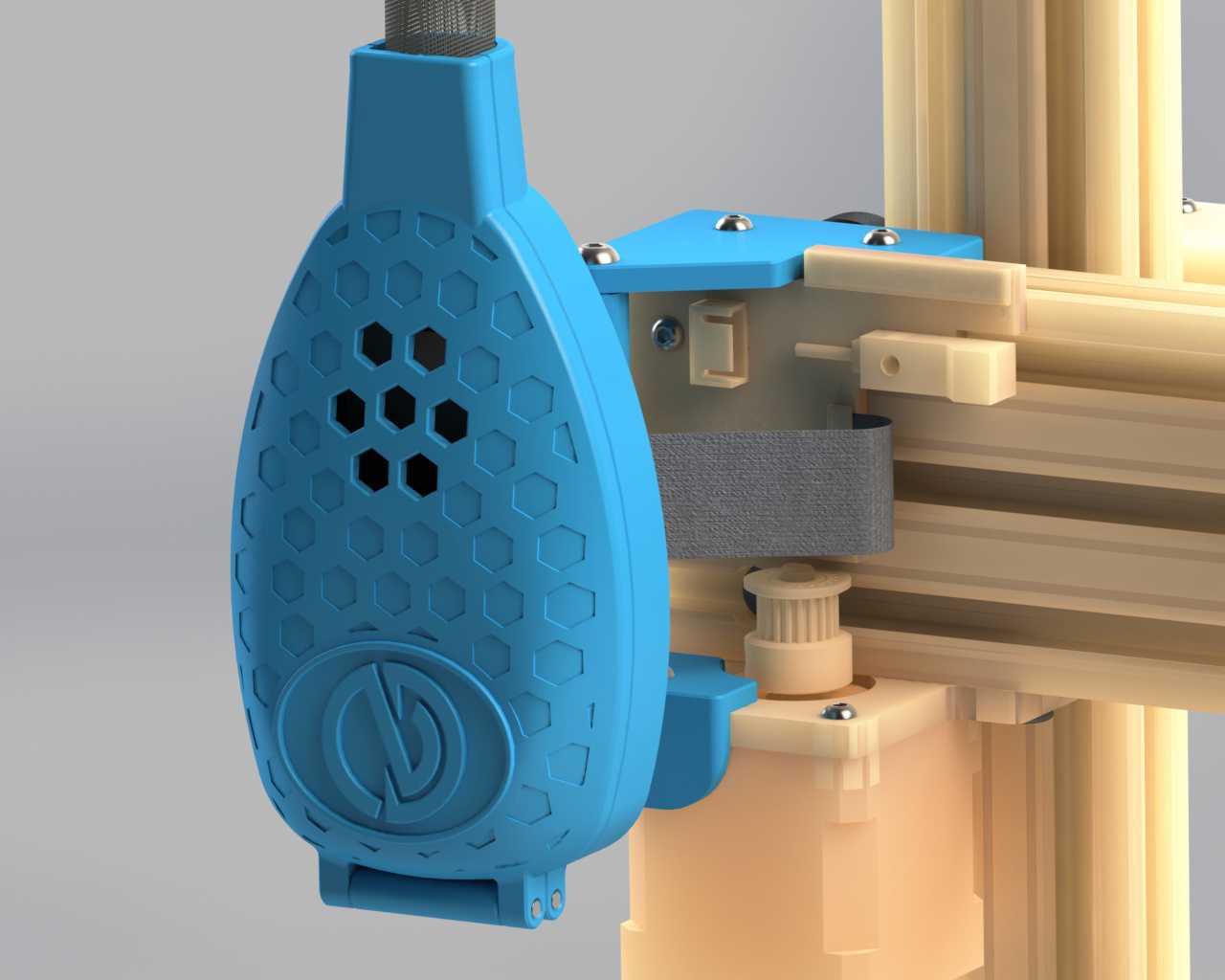

火炮X1-PCB分散挤出机出线机构

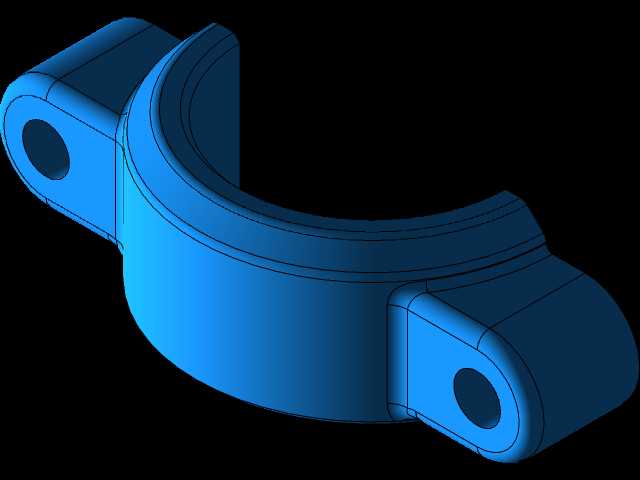

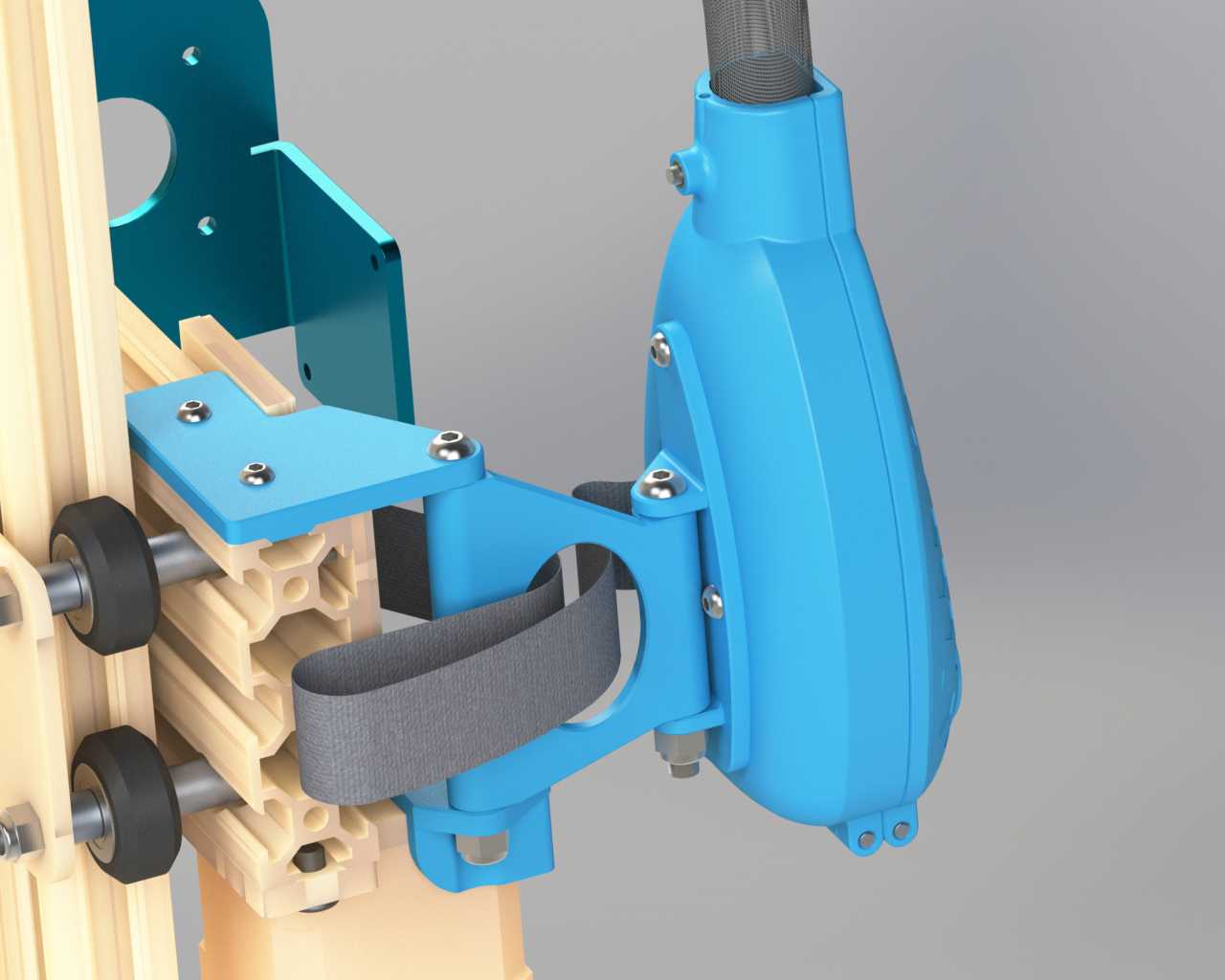

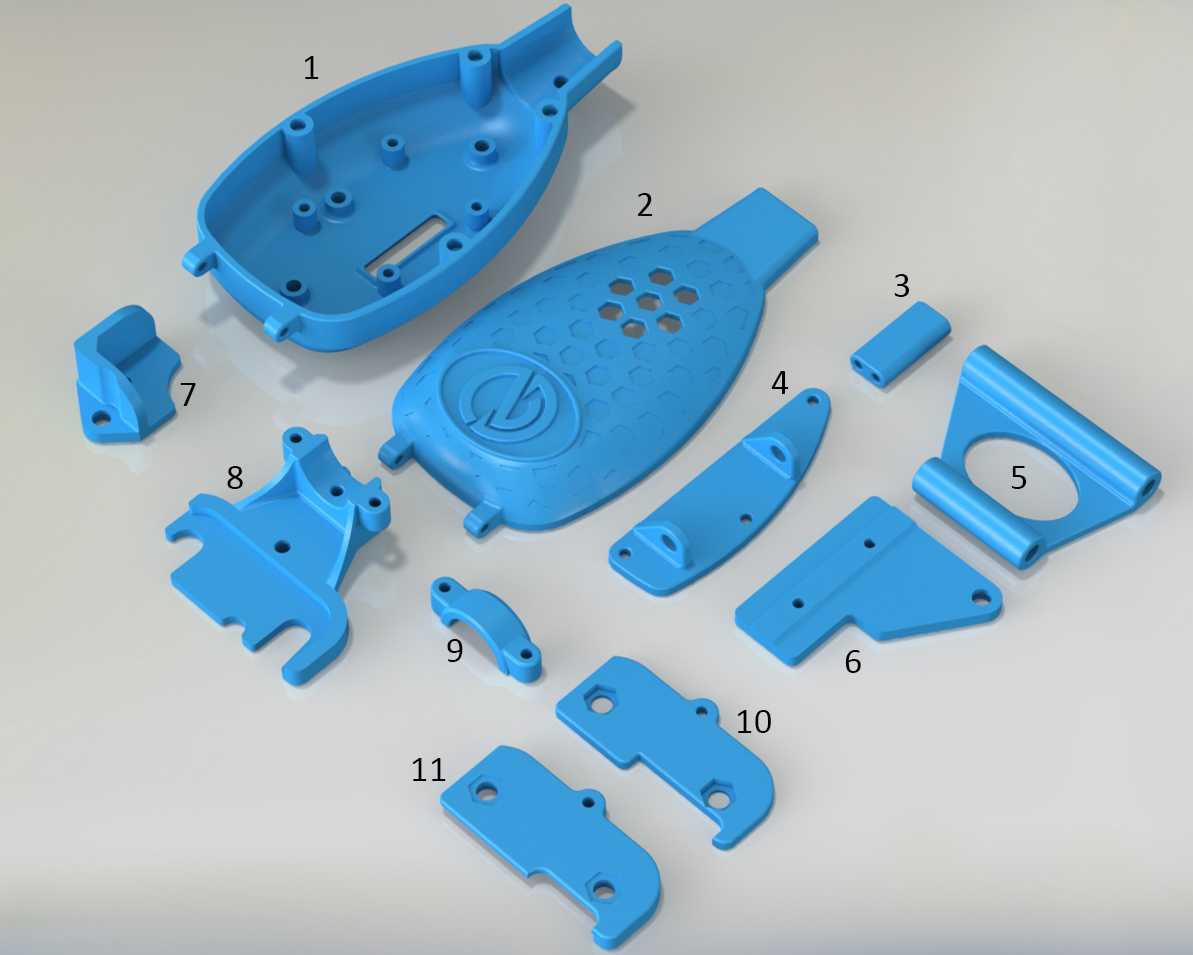

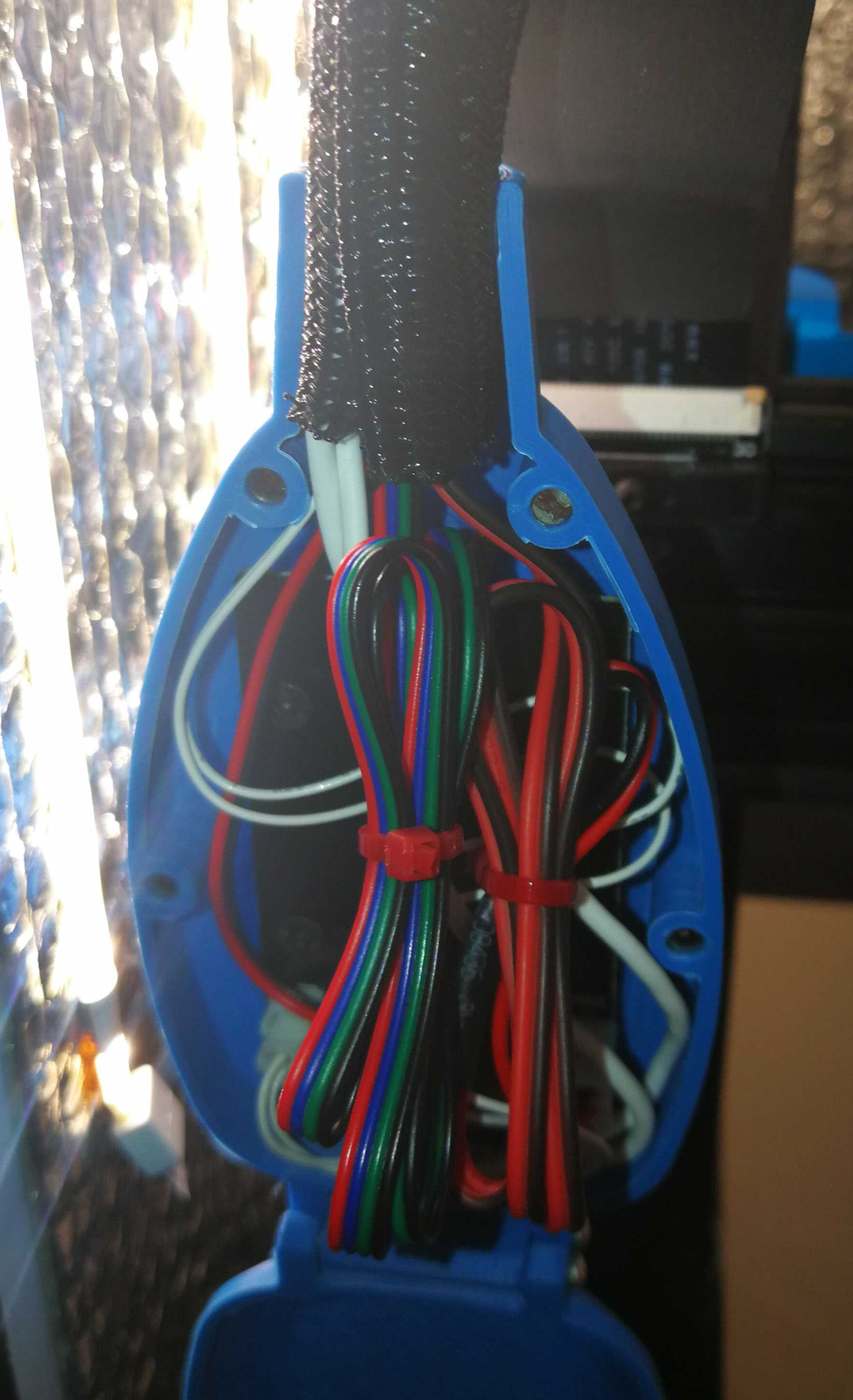

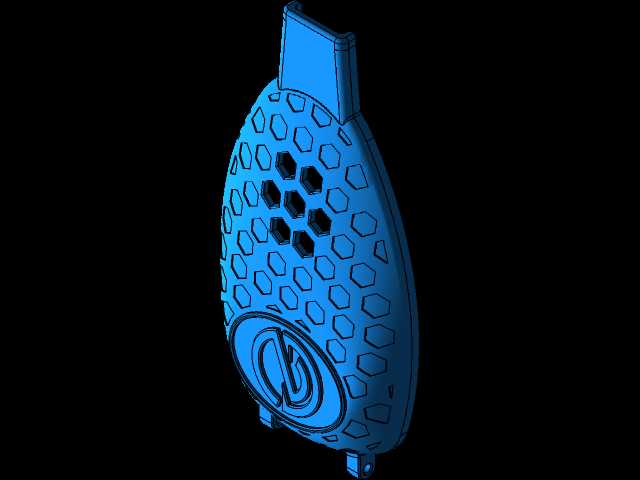

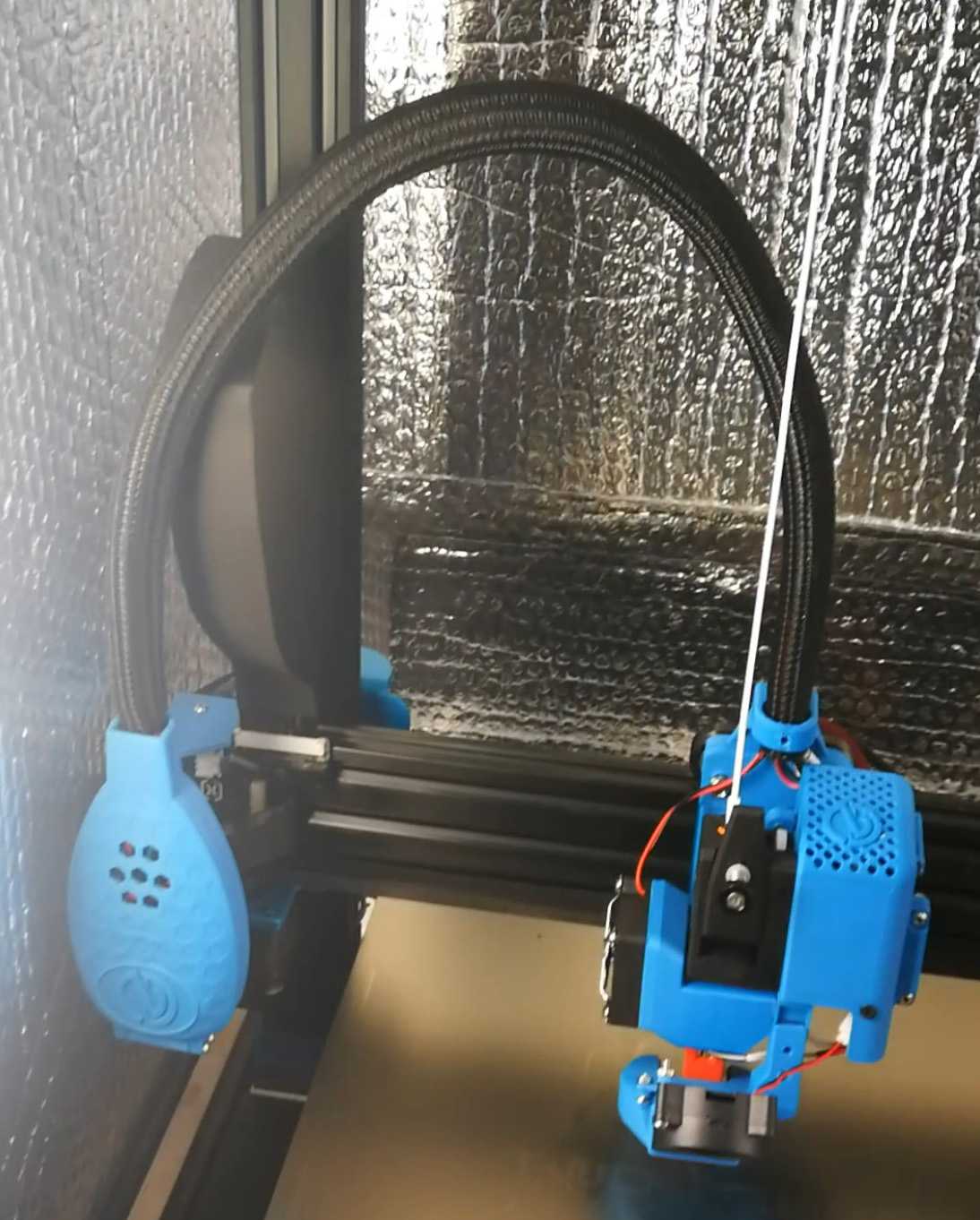

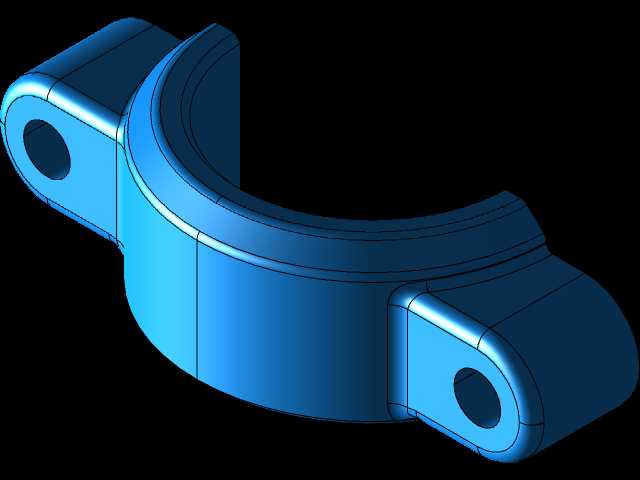

该出线机构主要适配挤出机设备的PCB板分散布线场景，解决设备内部线束杂乱、走线无固定、线缆磨损的常见工程问题，多用于挤出生产设备的电控舱内部走线布局，也可适配同类需要规整多路线缆、实现线缆分路导向的工业设备电控安装场景。整套结构依托标准铝型材导轨作为安装基准，无需额外定制安装基座，可直接卡装在现有铝型材框架的任意位置，适配常规工业铝型材的槽宽标准，安装时无需对原有设备框架做打孔、焊接等二次加工，调整位置时只需松开侧边锁紧件即可沿型材轴向滑动，适配不同设备的走线点位调整需求。结构主体分为固定基座、分线护件、锁紧压块三个核心部分，固定基座采用卡接式结构卡入铝型材槽内，基座上预留多组线缆穿装通道，每一路通道对应独立的护线结构，避免多路线缆互相缠绕摩擦，同时护件边缘做圆角钝化处理，避免线缆外皮长期摩擦出现破损，降低设备电控线路的短路隐患。分线护件采用快拆式设计，日常维护更换线缆时无需拆解整个基座，只需打开对应通道的护盖即可完成线缆穿装更换，单路护件的锁紧力度可通过侧边的调节旋钮调整，适配不同线径的线缆固定需求，既可以固定单根粗径动力线缆，也可同时固定多根细径信号线缆，避免线缆受设备运行振动影响出现移位、松脱。设计过程中优先考虑了安装边界的适配性，整体结构突出铝型材表面的高度控制在较低范围，不会与设备内部其他运动部件、电控元件产生干涉，基座两端做收窄处理，相邻安装的其他铝型材配件不会出现安装冲突。针对设备运行时的振动工况，所有锁紧接触位置都做了防滑纹路处理，长期运行不会出现锁紧件松脱、结构移位的问题，线缆通道内部预留了足够的散热间隙，多路线缆集中排布时不会因为积热加速线缆外皮老化。整套结构兼顾了走线规整性、安装便捷性与维护便利性，不需要复杂的安装工具即可完成装配，可快速完成设备电控部分的布线规整，解决挤出机这类连续生产设备内部走线混乱带来的维护难度高、线路故障排查慢的问题。
