方管连接用快装式吊挂件结构设计

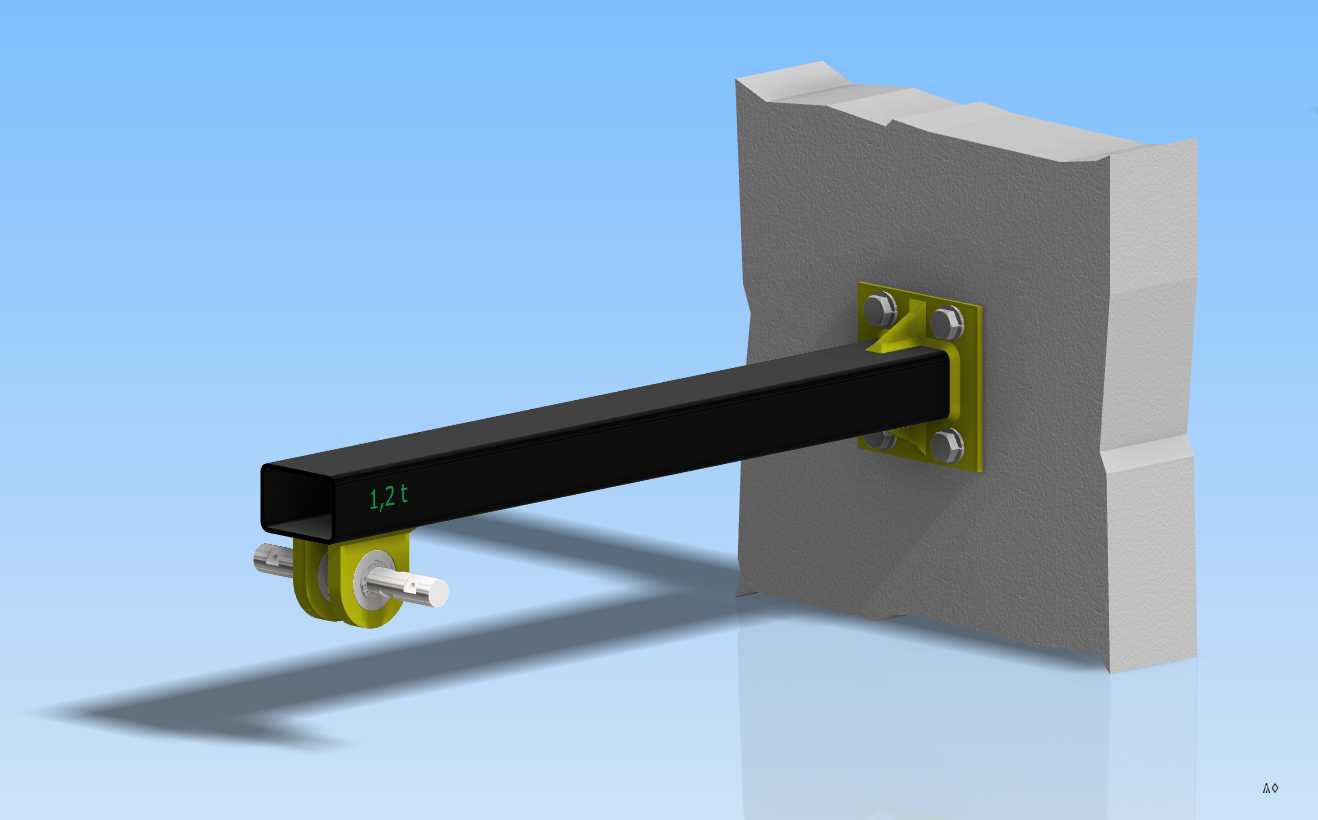

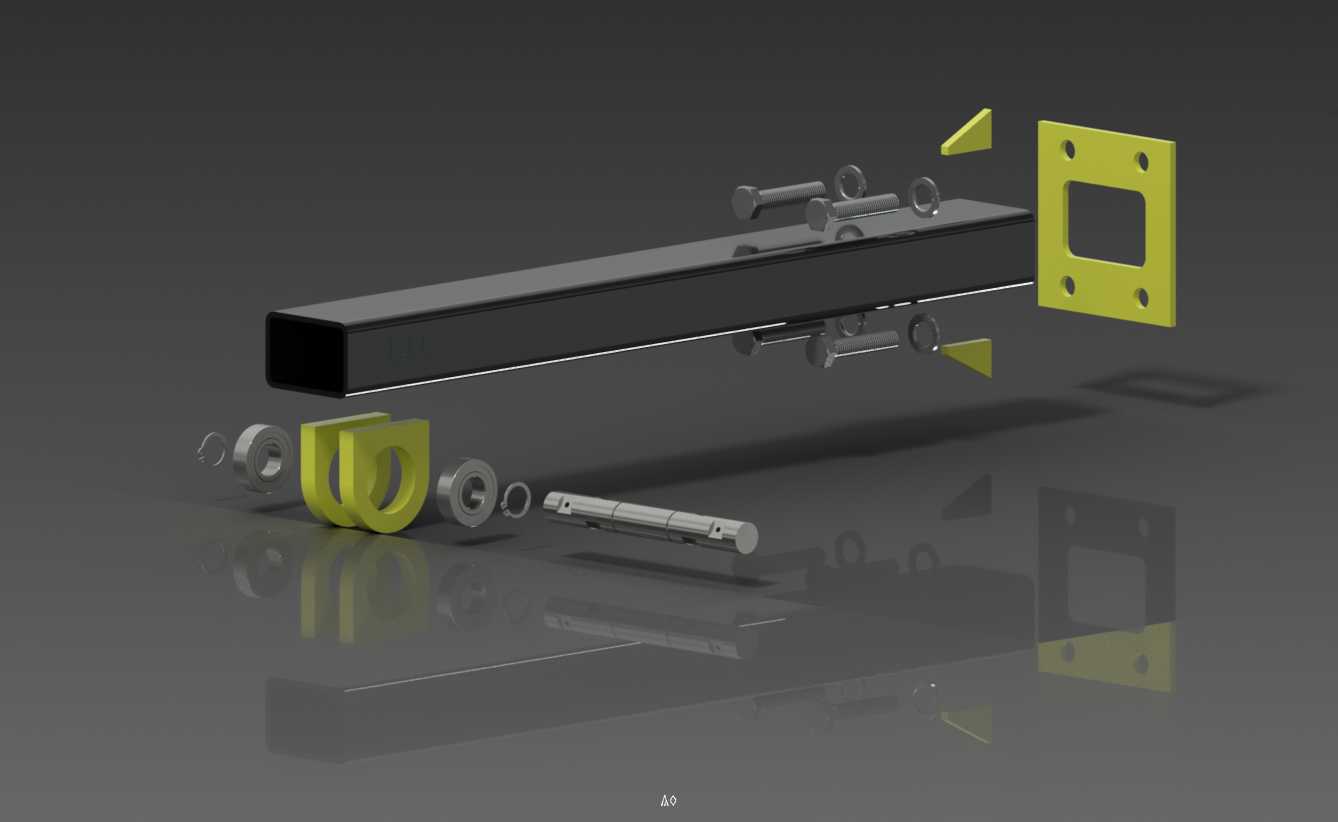

这套结构件主要用于工业生产现场的方管型材快速吊装、挂接作业场景，在生产线旁物料挂装、轻型工位器具吊挂、设备外围管线桥架挂载等工况下都能适配使用，不需要在型材本体做焊接、打孔等不可逆加工，就能实现可靠的挂接固定，能大幅降低现场改造成本，缩短工位调整的装配周期。从结构组成来看，整套构件包含方形安装基板、U型承托卡件、锁紧螺栓组、定位楔块、连接销轴、缓冲垫片几个核心部分，安装基板上预留了四个对称分布的固定孔，可直接通过膨胀螺栓或机丝固定在墙面、设备立面、顶部钢结构梁等安装基准面上，基板中间的镂空方槽刚好能容纳方管端部穿过，配合两侧的三角定位楔块，能自适应卡紧不同公差范围内的标准方管外壁，避免方管穿入后出现径向窜动。U型承托卡件卡在方管的下侧外壁，卡件内侧做了与方管圆角匹配的圆弧过渡，不会因为应力集中刮伤型材表面的喷塑或镀锌层，卡件两侧的通孔与锁紧螺栓组配合，能将方管牢牢压在安装基板的贴合面上，整套结构的锁紧力完全通过螺栓预紧力实现，不需要额外的焊接工序，后期拆卸调整时只需要松开螺栓就能快速移位，不会破坏原有型材的结构强度。设计过程中优先考虑了现场安装的容错性，所有配合面都预留了合理的安装间隙，即使现场安装基准面存在1-2mm的平面度误差，也能通过楔块的微调实现方管的水平校准，不需要额外配磨加工。整套构件的安装边界控制十分紧凑，安装基板的外轮廓尺寸控制在适配常规40系、50系标准方管的范围内，突出安装基准面的厚度不超过30mm，不会占用过多的设备周边操作空间，挂装后整体结构的外边缘都做了倒角处理，没有尖锐的毛刺棱角，能避免现场操作人员磕碰受伤。连接销轴部分做了镀锌防锈处理，可用于潮湿的车间作业环境，销轴与卡件的配合间隙控制在0.1mm以内，既保证装配时的顺畅度，也不会因为间隙过大导致挂接后出现晃动。在实际选型使用时，只需要确认所挂载方管的外轮廓尺寸、挂载总载荷，就能匹配对应的构件规格，不需要额外定制非标连接件，能大幅缩短轻型吊挂结构的设计周期，也能减少现场装配的调试工作量。
