Y型辐条乘用车钢制轮毂结构设计

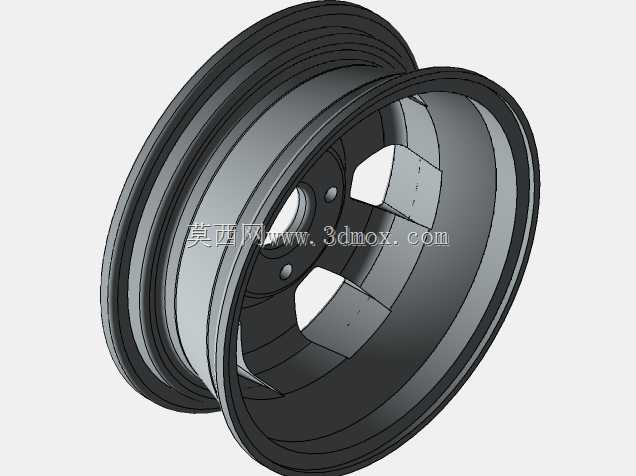

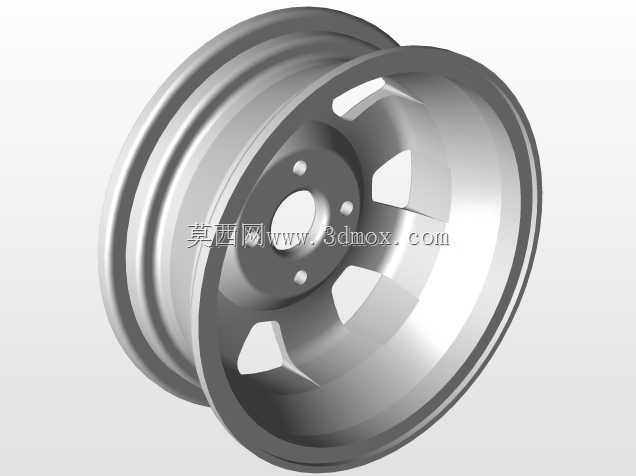

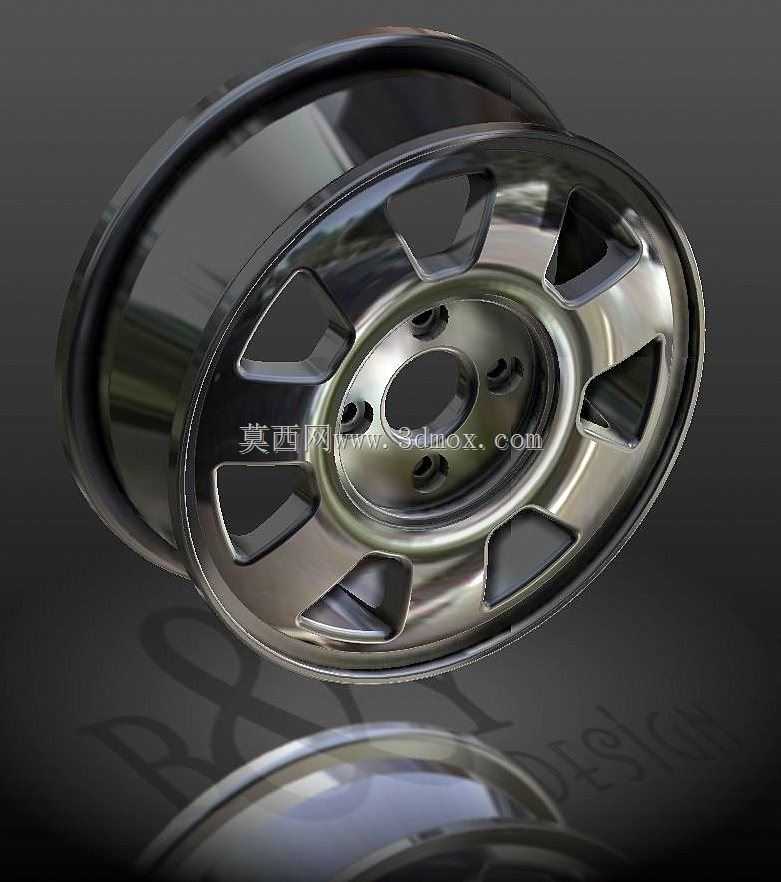

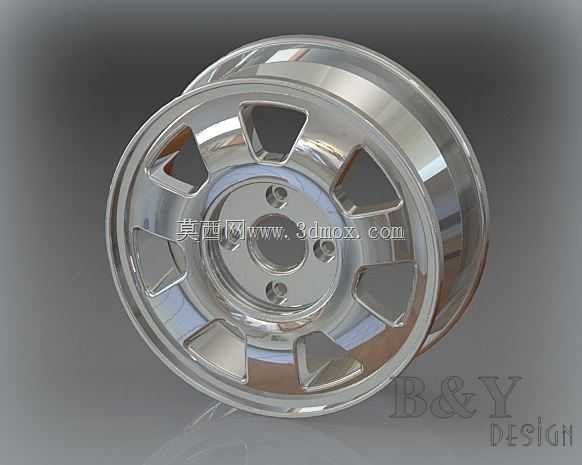

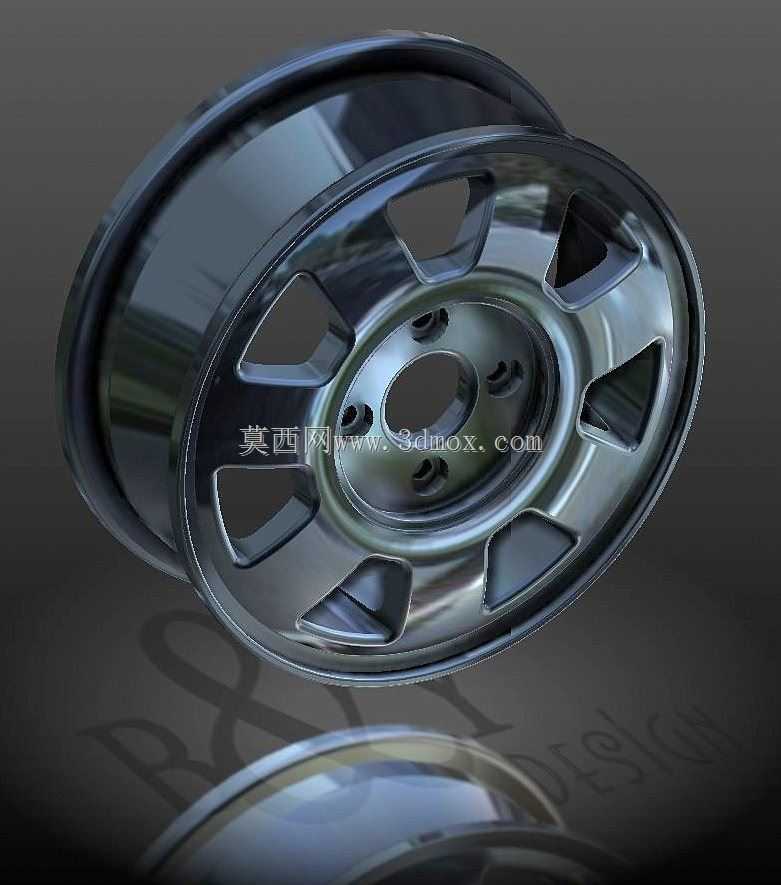

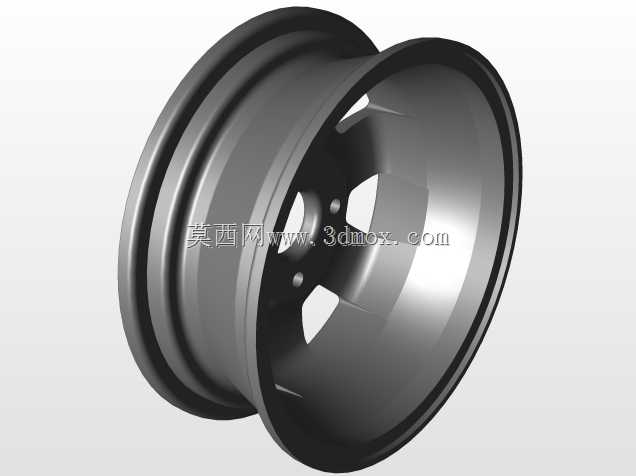

这款Y型辐条钢制轮毂，主要适配普通家用乘用车的非驱动轮装配场景，日常可覆盖城市铺装路面、轻度非铺装路面的行驶承载需求，作为整车行驶系统的核心受力部件，需要同时承担车身垂直载荷、行驶过程中的横向侧向力，以及加减速、制动工况下的扭矩传递作用。从结构设计逻辑来看，轮辋部分采用标准深槽轮辋轮廓，胎圈座的角度与直径公差严格匹配常规民用真空轮胎的装配要求，轮缘位置做了圆弧过渡强化处理，避免轮胎拆装过程中出现割伤胎圈的问题，同时在车辆过坎、冲击路肩时，轮缘的加厚结构能有效降低轮圈变形失圆的概率。中心安装面的定位孔采用台阶式设计，装配时可与车桥轴头实现精准同轴定位，避免安装后出现车轮动平衡偏差过大的问题，周围的螺栓孔分布圆直径匹配常规家用车的四孔安装规格，螺栓孔周边做了局部镦厚处理，分散螺栓紧固时的压应力，防止长期使用后安装面出现压溃变形。辐条部分采用Y型分叉结构，相比等宽直辐条，这种结构在同等材料用量下能获得更好的径向刚度与横向抗扭能力，每根辐条从中心安装座向外延伸至轮辋连接处时分为两个支撑脚，均匀分散轮辋传递来的路面冲击，同时辐条背面做了等壁厚的拔模斜度设计，适配钢制冲压焊接的加工工艺，不需要额外的复杂机加工工序就能完成成型，适合批量生产。设计过程中需要重点控制的安装边界包括：轮辋的偏距尺寸要匹配整车的轮距设计要求，避免装车后轮胎与翼子板、悬挂摆臂发生运动干涉；中心孔的直径公差控制在过渡配合区间，保证装配时既能顺利套入轴头，又不会出现过大的同轴度误差；气门嘴的安装孔位置避开辐条遮挡区域，方便后续充气、胎压检测模块的安装操作。在实际使用场景中，这类钢制轮毂相比同尺寸铝合金轮毂拥有更好的抗冲击韧性，在遇到路面大坑、硬物撞击时不容易出现碎裂失效，更适合路况条件一般的地区使用，同时钢制材料的焊接修复难度低，轻微变形后可以通过校正恢复尺寸精度，后期维护成本更低。辐条的Y型布局也预留了足够的刹车系统散热空间，车辆连续制动时，刹车盘产生的热量可以通过辐条之间的空隙快速随气流散出，避免刹车系统出现热衰减。轮辋的整体宽度匹配对应规格轮胎的安装宽度要求，胎圈座的滚花处理可以增大与轮胎胎圈的摩擦力，防止大扭矩输出时轮胎与轮辋之间出现相对滑动，保证动力传递的可靠性。
