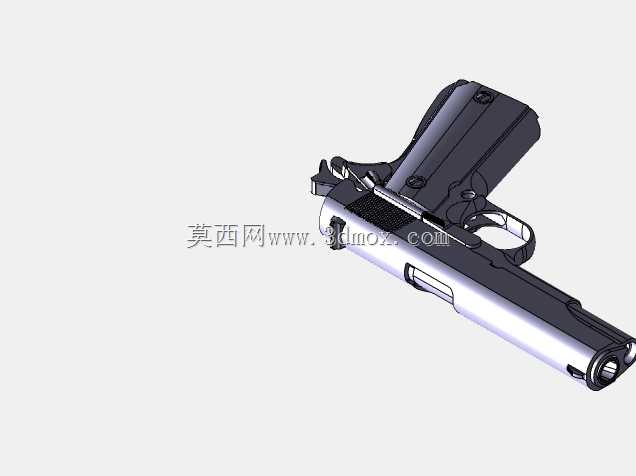

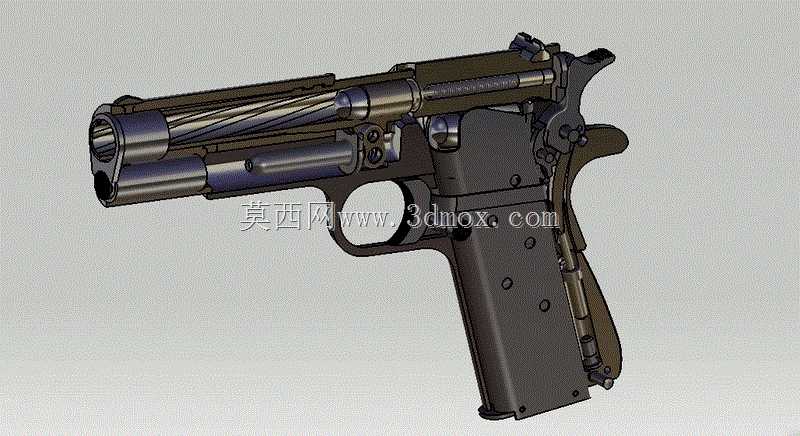

经典M1911手枪结构三维数模设计

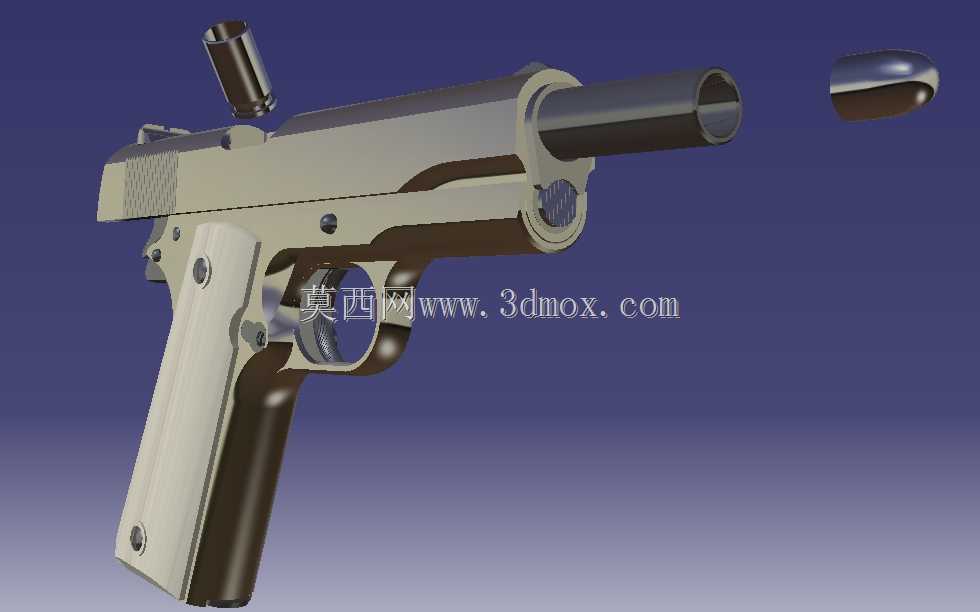

这款经典半自动手枪的三维结构设计，完整还原了短后坐自动原理的全部传动逻辑，建模过程中优先保证各运动部件的干涉校验符合实枪动作逻辑，没有为了外观简化牺牲核心传动结构的精度。从实际应用场景来看，这类结构数模可用于轻武器原理教学、战术装备仿真推演、影视道具的结构校核，也能为同类型手持发射装置的结构设计提供成熟的参考基准，毕竟该结构经过上百年的实际使用验证，各部件的受力分布、动作可靠性都经过了极端工况的反复打磨。

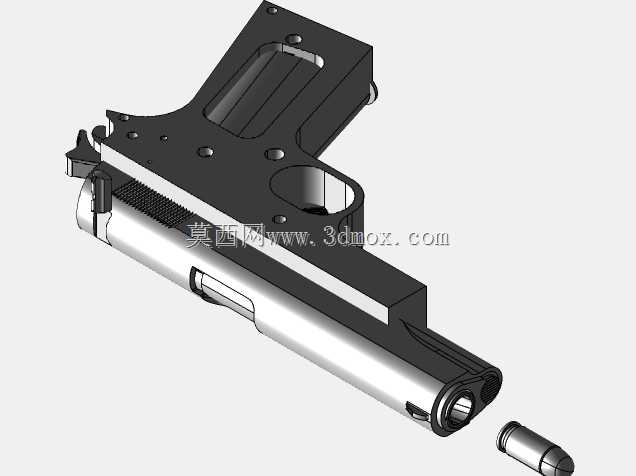

设计过程中首先梳理了全枪的动作链路：枪管在枪弹击发后随套筒共同后坐，走完自由行程后通过铰链结构完成枪管偏移开锁，后续套筒继续后坐完成抽壳、抛壳动作，同时压倒击锤待击，复进过程中完成推弹上膛、闭锁的全套循环，每一个部件的行程边界都在建模时做了限位约束，避免模拟动作时出现部件穿模或者行程超差的问题。外形尺寸上严格遵循实枪的握持边界，握把片的弧度、扳机护圈的空间、套筒前后的防滑纹路位置都贴合人手握持的人机工程尺寸，安装边界上重点控制了枪管与套筒的同轴度公差，以及弹匣插口与握把内部供弹坡道的对齐精度，这两个位置的公差控制直接影响供弹动作的顺畅度，也是这类武器结构设计中最容易出现卡滞问题的核心点位。

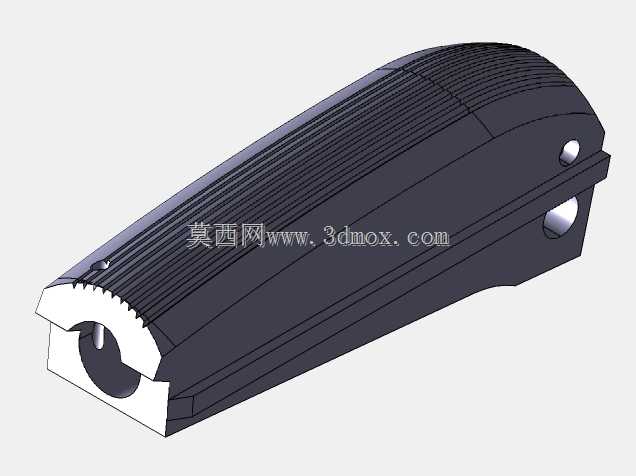

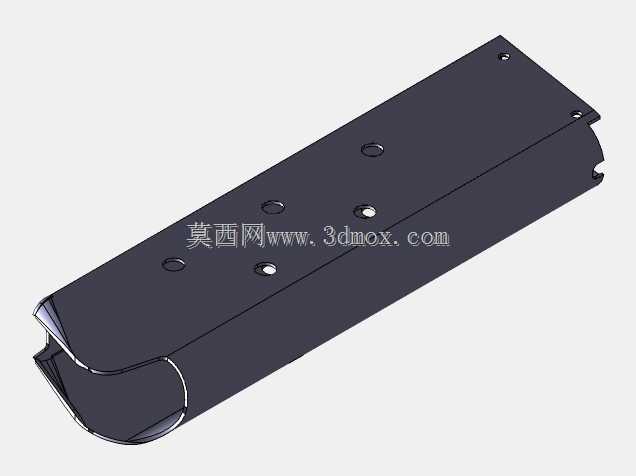

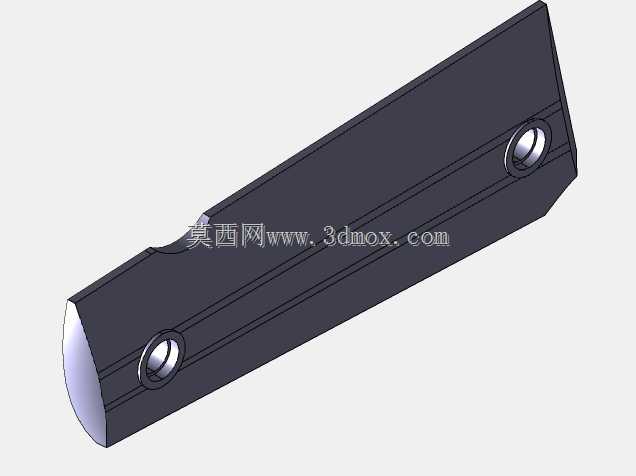

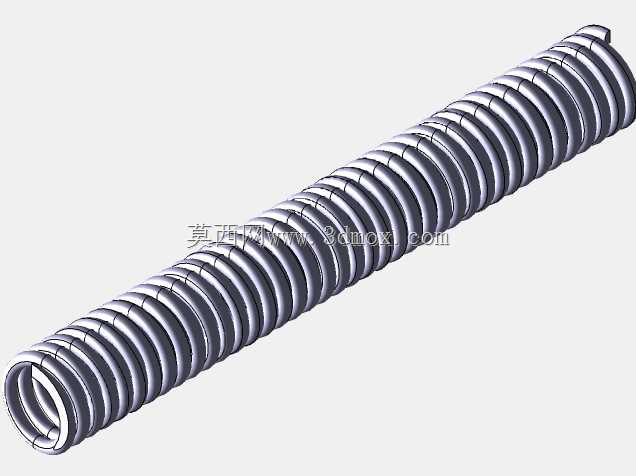

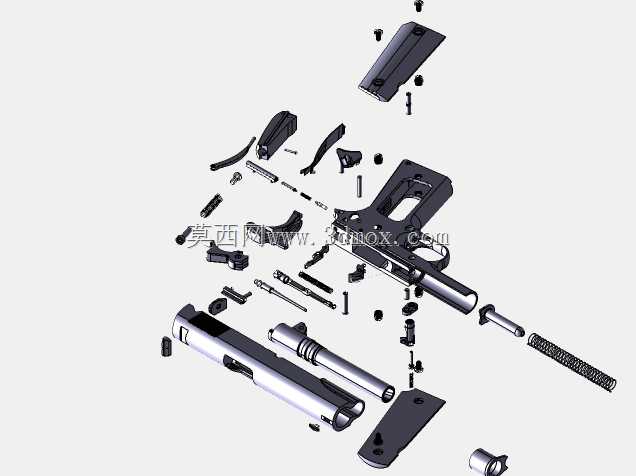

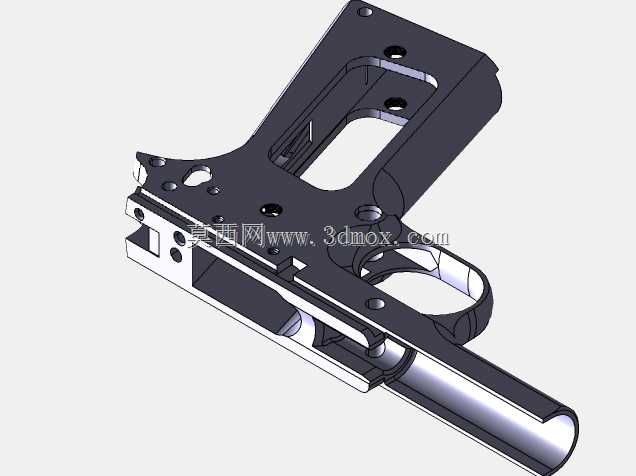

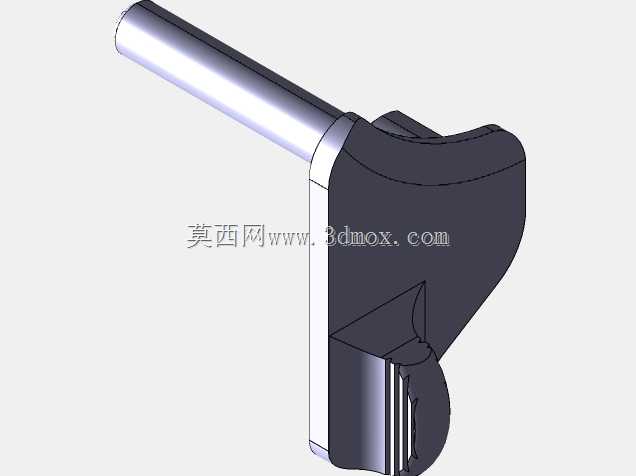

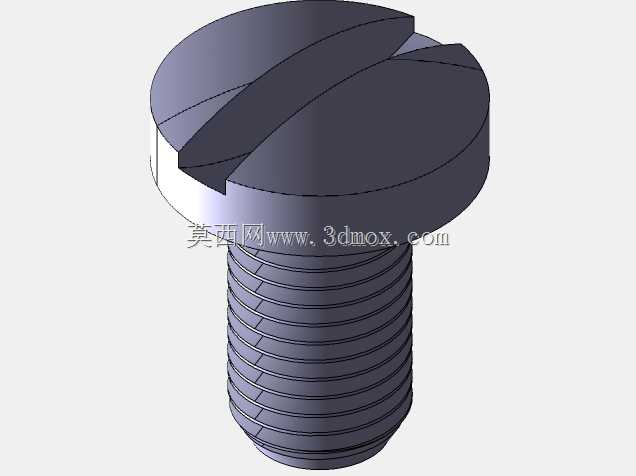

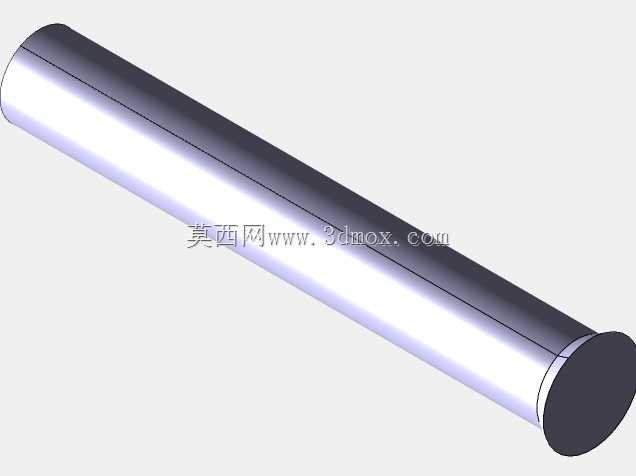

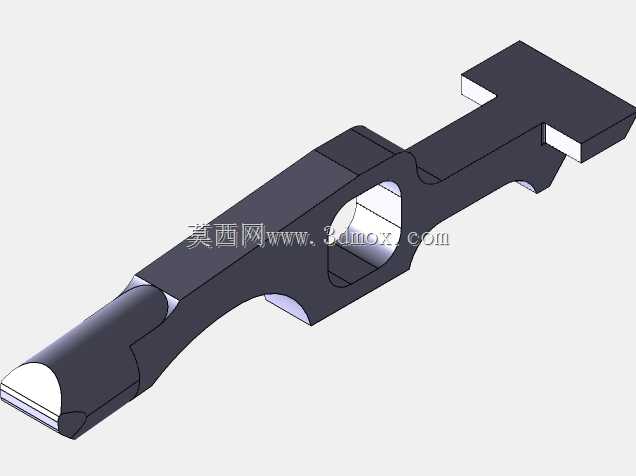

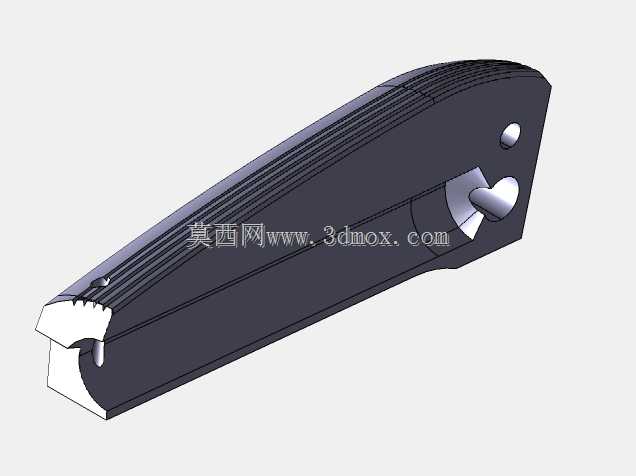

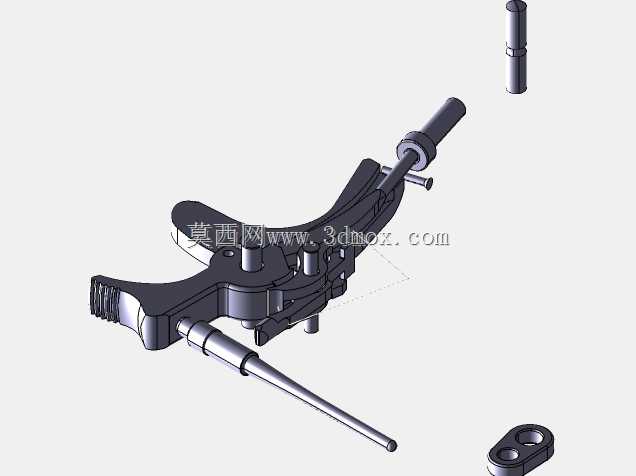

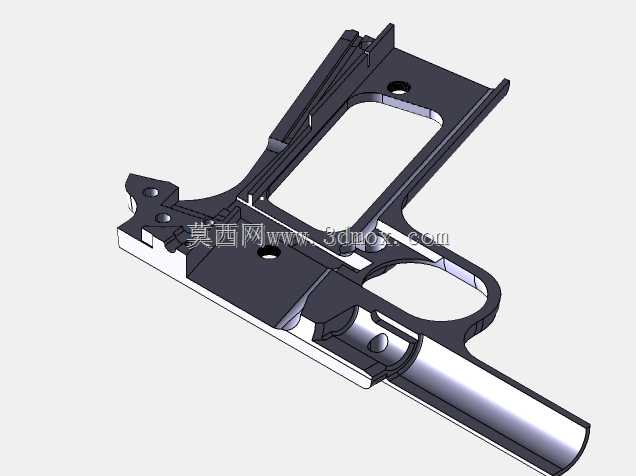

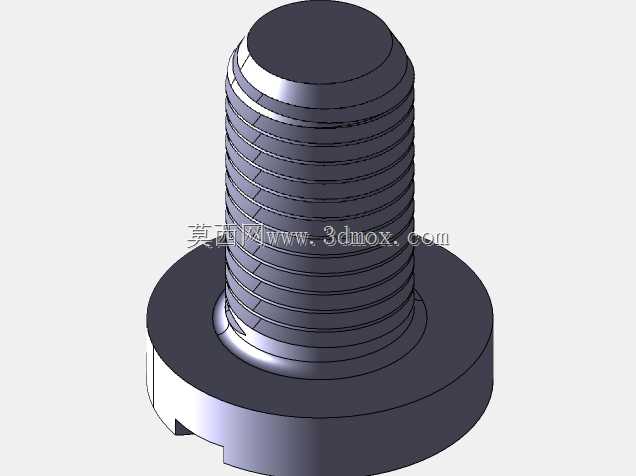

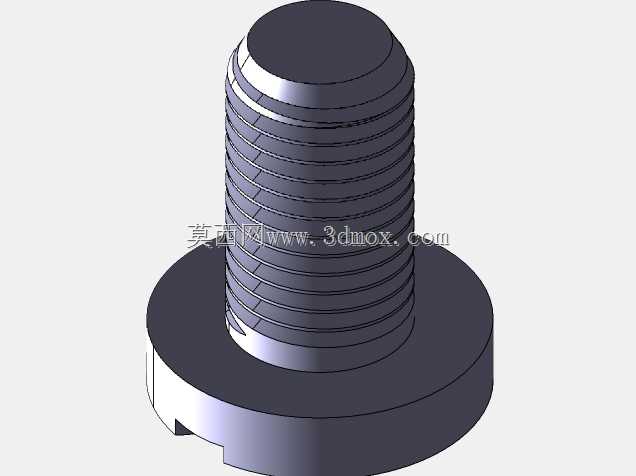

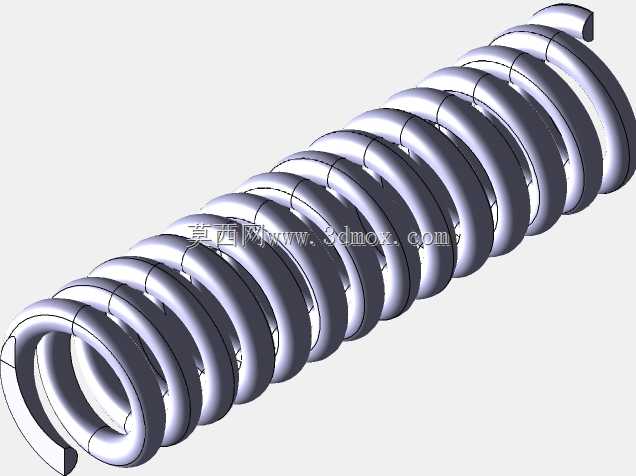

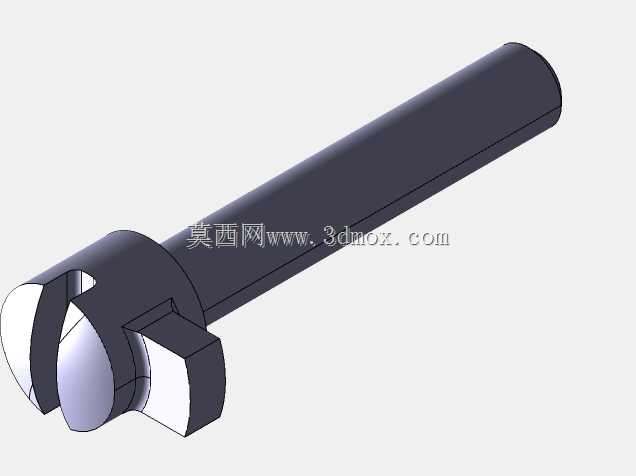

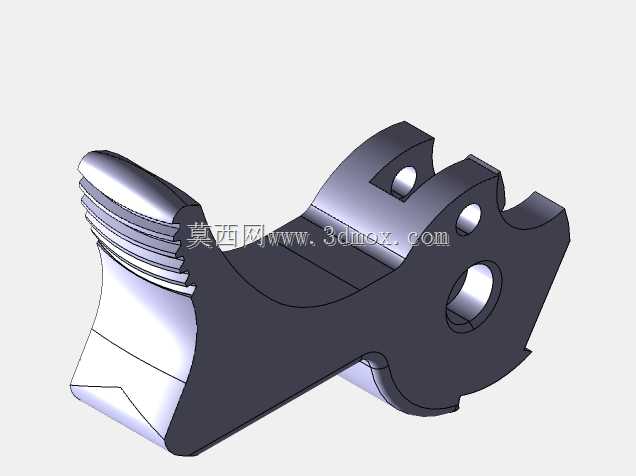

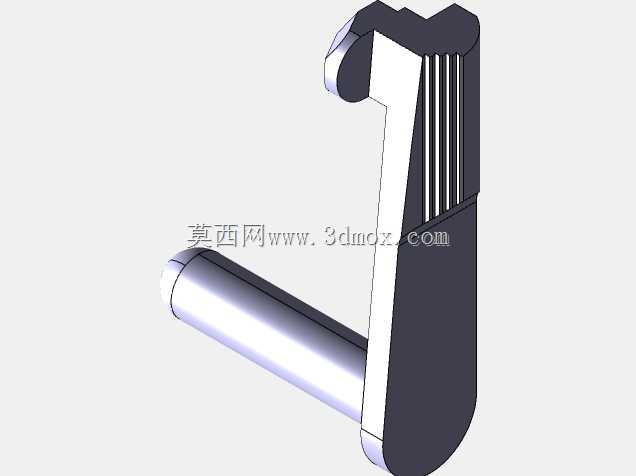

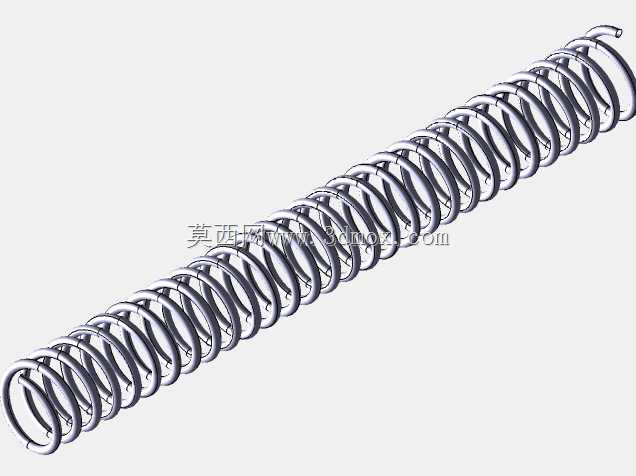

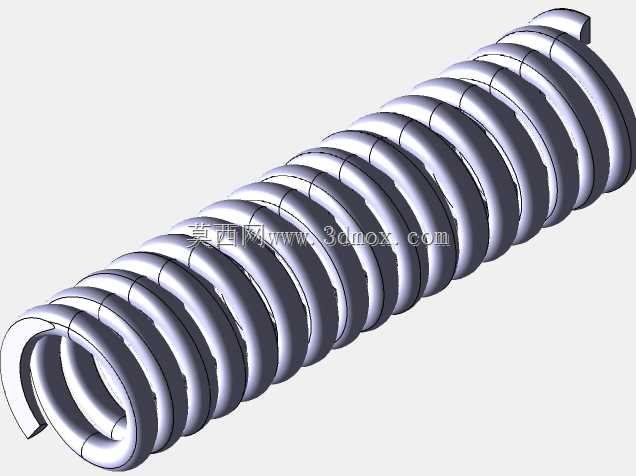

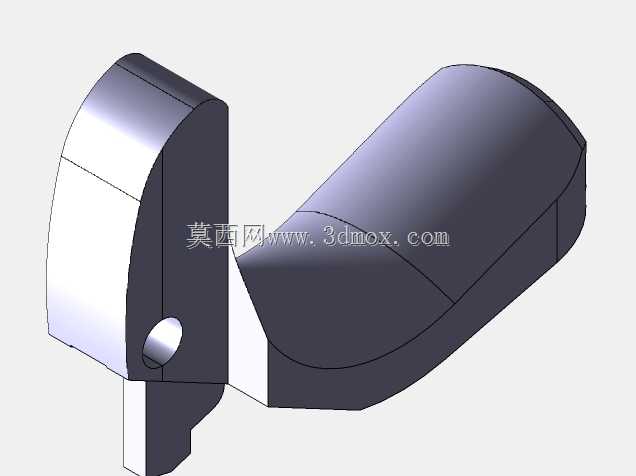

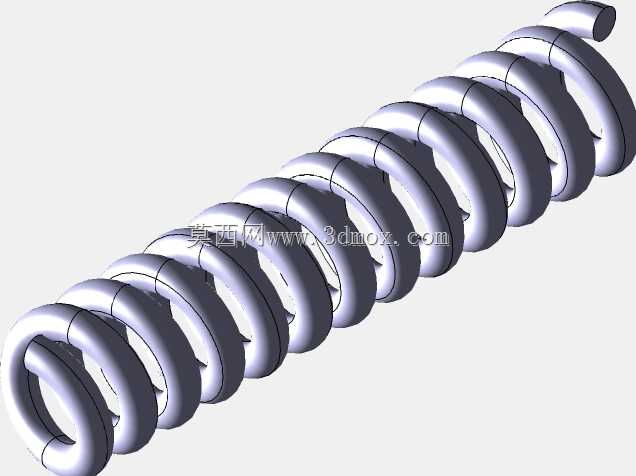

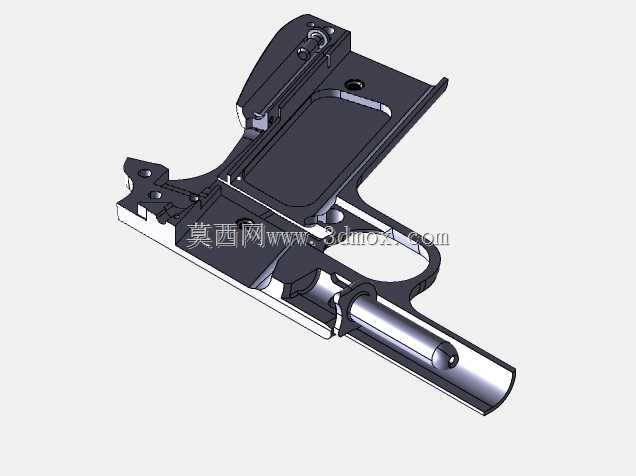

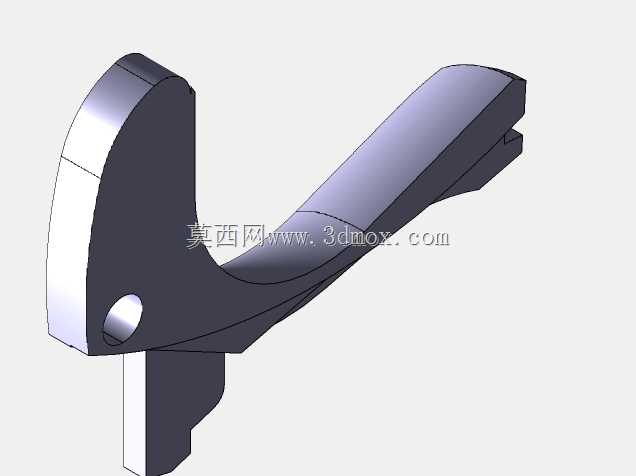

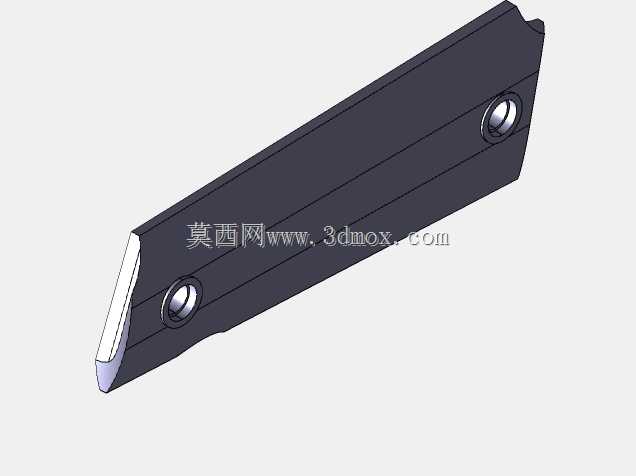

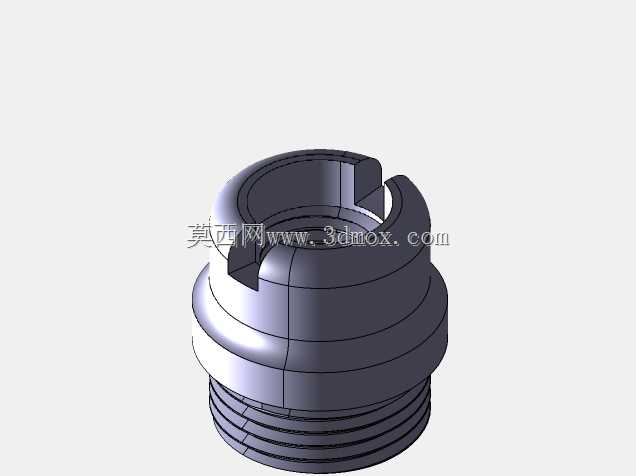

各部件的功能特性拆分上，套筒部分承担了枪机容纳、击针定位、抛壳挺安装的功能，内壁的导轨槽与套筒座的导轨配合间隙控制在合理范围，既保证动作顺滑不会出现卡滞，也避免间隙过大导致的射击精度下降；握把部分集成了弹匣仓、扳机组件、击锤簧的安装空间，握把护板的固定孔位位置做了沉头处理，保证固定螺丝不会突出握持面影响持握手感；扳机组件的传动杠杆做了等比例还原，扳机行程、扳机力的传导杠杆比都和实枪结构保持一致，能够直观展示单动发射机构的工作逻辑。建模时没有忽略易损耗部件的结构细节，比如复进簧的导杆、抽壳钩的弹性让位结构、手动保险的旋转限位槽，这些细节结构虽然尺寸不大，但直接决定了整套机构的动作完整性，在做结构原理演示或者虚拟拆装训练时，这些小部件的缺失会直接导致整个结构逻辑无法闭环。
