双法兰连接式轴系传动连接组件

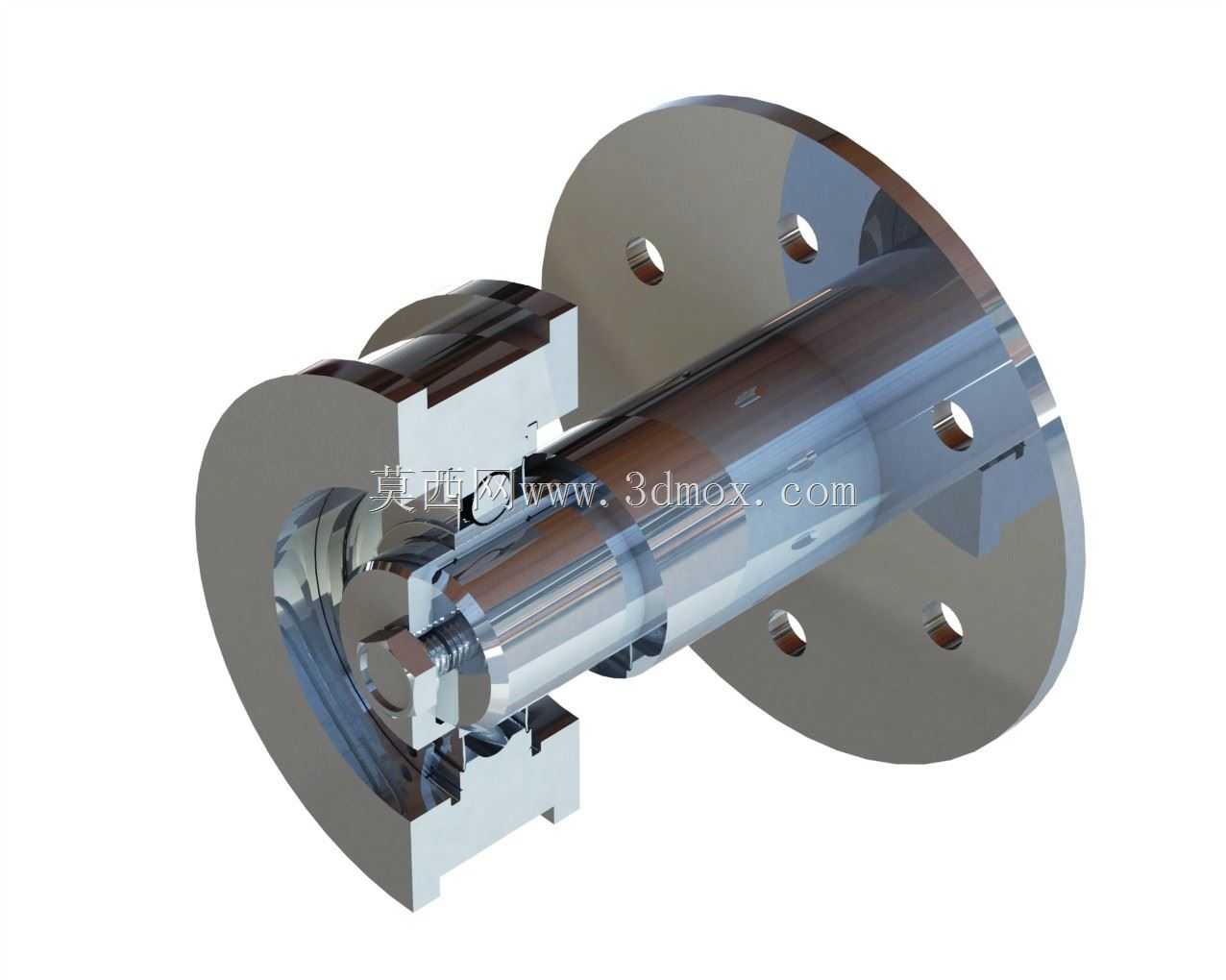

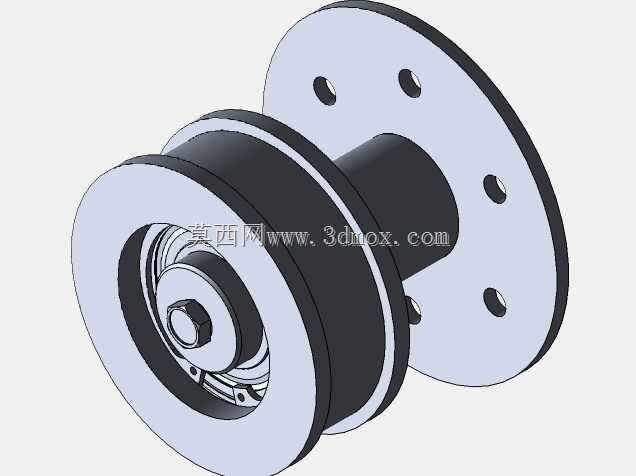

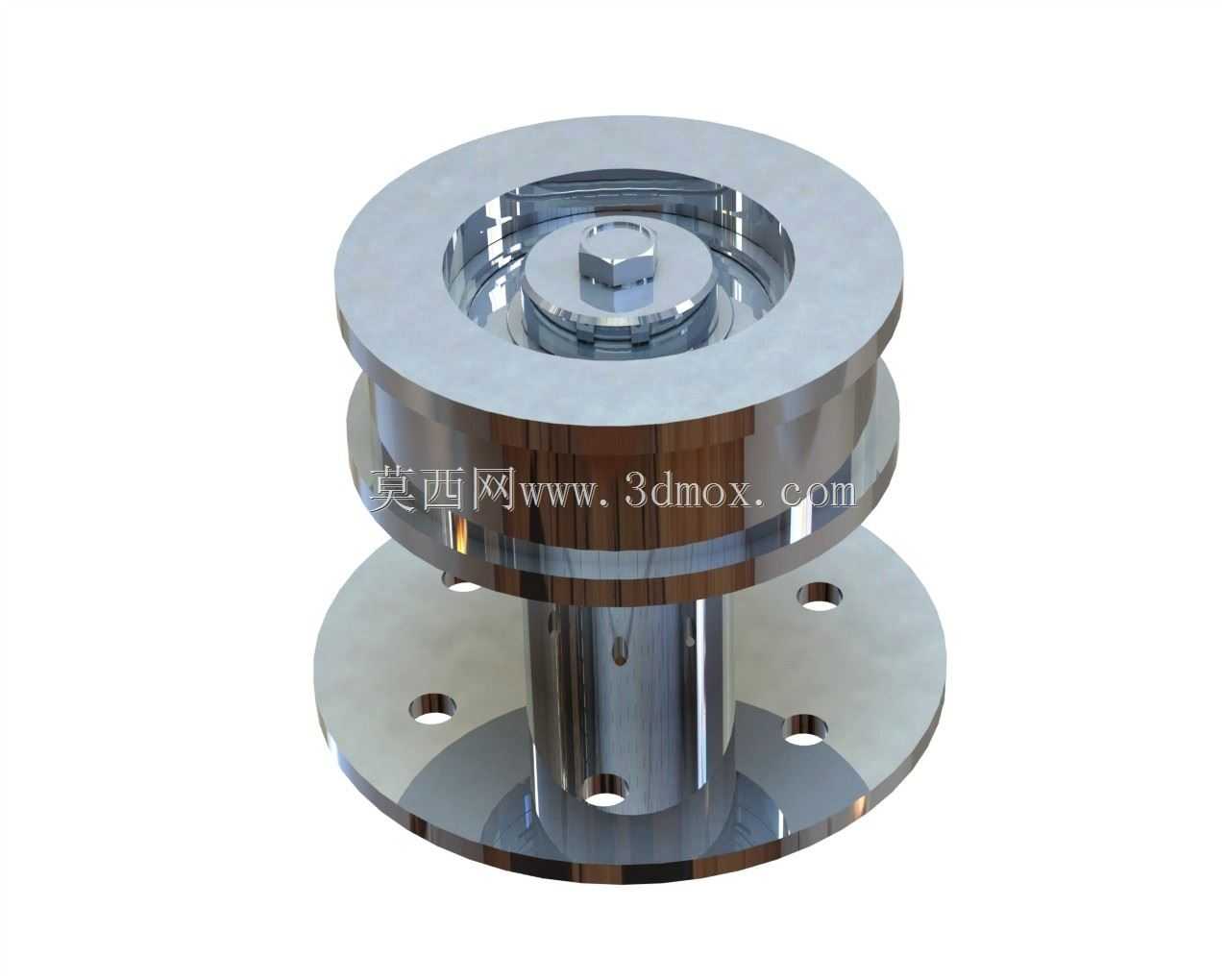

这类双法兰结构的轴系连接部件，常应用在需要刚性同轴传动的工业场景中，比如化工搅拌设备的动力输出端、泵组的电机与叶轮连接位、输送线的驱动轴对接段，核心作用是在两段独立轴之间传递扭矩，同时依托两端法兰的安装孔位保证轴系的同轴度，避免传动过程中出现偏摆、振动超差的问题。从结构设计来看，两端的法兰盘采用圆周均布的通孔设计，安装时可通过螺栓与对接端的法兰面锁紧，法兰盘的厚度经过受力校核，能够承受额定扭矩下的剪切力，不会在长期交变载荷下出现法兰变形的情况。中间的轴段做了阶梯式设计，不同轴径的台阶位置分别用于安装轴承、密封件以及定位套，轴端的锁紧结构可以将轴上的配套零件牢牢固定，防止传动过程中零件出现轴向窜动。设计这类组件时，首先要明确两端对接设备的轴伸尺寸、法兰安装孔的分布圆直径，保证安装边界完全匹配，避免现场安装时出现孔位对不上、轴伸插入深度不足的问题；其次要核算传动所需的额定扭矩，以此确定中间轴段的最小直径、法兰盘的厚度以及连接螺栓的规格，确保传动过程中不会出现轴段扭断、法兰变形的失效情况。轴系内部的轴承安装位预留了合适的配合公差，一般采用基孔制过渡配合，既方便装配时的压装操作，又能保证轴承内圈与轴的同步转动，不会出现跑内圈的磨损问题。两端法兰的端面做了精加工处理，平面度控制在合理公差范围内，安装锁紧后可以保证两个对接面完全贴合，避免出现缝隙导致的轴系偏斜。这类组件在实际使用中，还可以根据工况需求在轴段上增加密封结构，防止外界的粉尘、水汽进入轴承位置，延长内部零件的使用寿命。不同于弹性联轴器，这种刚性法兰连接的结构更适用于对传动精度要求高、轴系对中条件好的工况，能够无间隙地传递扭矩，保证传动比的稳定，不会出现弹性元件老化失效的问题，后期维护时只需要定期检查连接螺栓的预紧力、补充轴承位置的润滑脂即可，维护成本相对较低。在建模过程中，需要重点关注法兰孔的位置度公差、轴段各台阶的同轴度要求，这些形位公差直接影响最终组件的安装适配性与传动稳定性，若孔位位置度超差，现场安装时会出现螺栓无法穿入的问题，若轴段同轴度超差，传动过程中会产生明显的振动，加速轴承与密封件的磨损。
