天圆地方变径通风连接结构

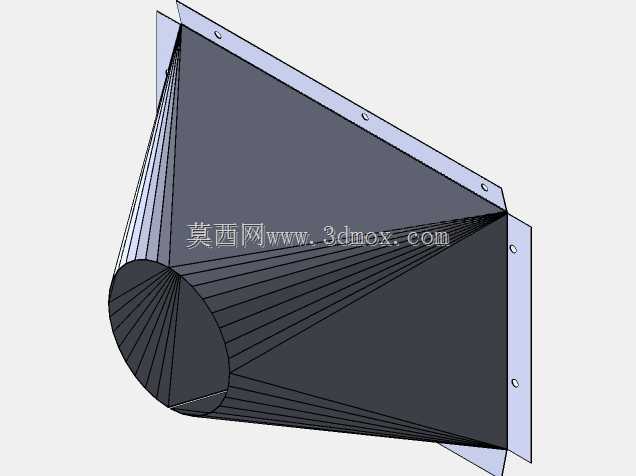

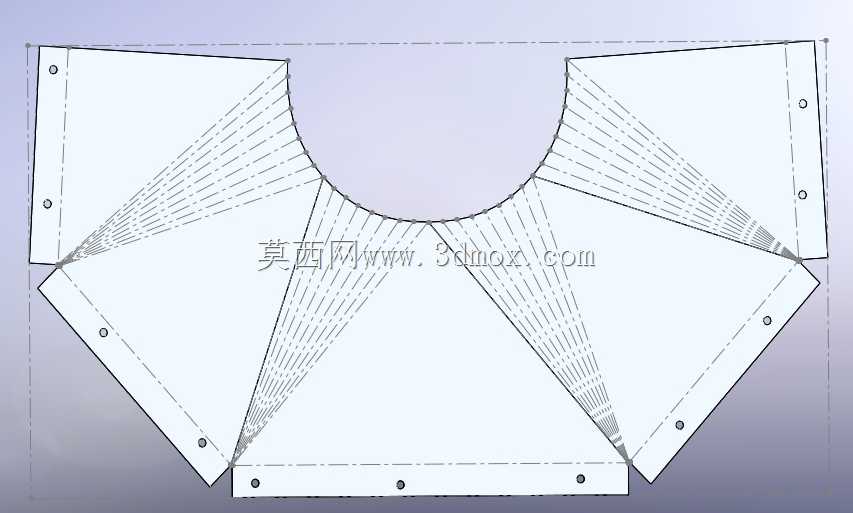

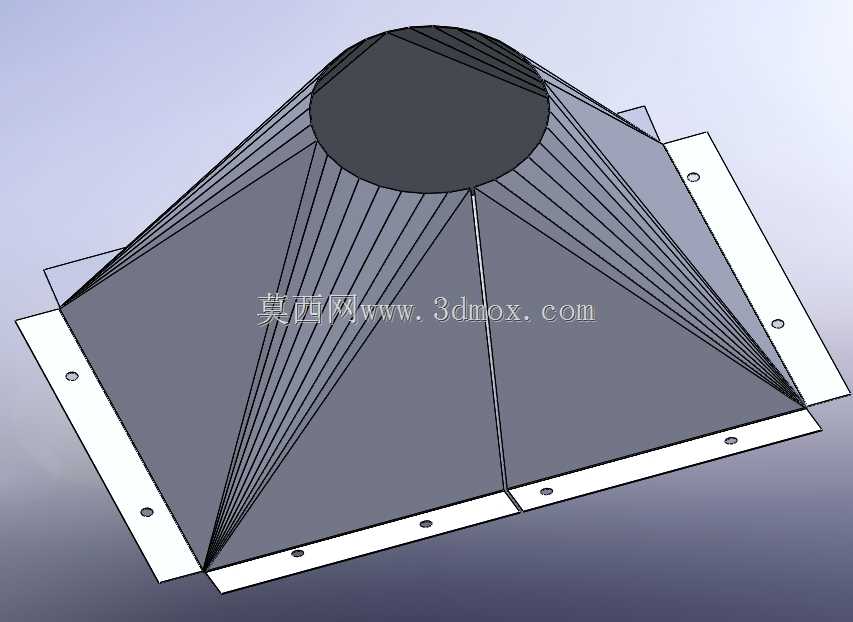

这类天圆地方过渡构件，主要应用在通风除尘、物料气力输送、暖通空调等管路系统中，用来实现圆形管道与方形设备接口之间的平滑衔接，避免管路截面突变造成的气流紊流、压损骤升问题，在车间除尘系统、粉体输送管线、排烟通风管路中都能见到这类结构的身影。从实际使用场景来看，构件上端的圆形接口用来对接标准规格的圆形通风管或者风机出风口，下端带安装孔的方形法兰边，可直接固定在方形设备的接口端面上，比如除尘设备的进风口、方形风室的出风口、生产设备的集烟罩接口位置，安装时法兰边贴合设备密封面，通过螺栓穿过预留的安装孔完成锁紧固定，安装边界完全匹配常规方形接口的孔位排布逻辑，不需要额外做转接适配。设计过程中优先考虑了气流过渡的平顺性，整个锥面采用多块钣金钣金线拼接成型，所有棱边做平滑过渡处理，没有突兀的折角，避免气流在构件内部形成涡流区，减少风阻的同时也能降低高速气流冲刷壁面产生的振动噪音。构件的方形法兰边向外延伸出足够的安装宽度，每个边都均匀布置了安装孔，孔位间距符合通用管路安装的规范要求，安装时不需要现场额外打孔，能直接适配对应规格的方形接口，法兰边的平面度控制在合理公差范围内，配合密封垫使用可以保证接口位置的密封性，避免漏风、漏料的问题。从结构强度角度考虑，锥面的钣金线排布顺着气流走向布置，既可以减少气流阻力，也能提升整个构件的结构刚性，在管路系统负压或者正压工况下，壁面不会出现明显的变形，不需要额外增加加强筋就能满足常规中低压通风、输送工况的强度要求。实际选型使用时，只需要匹配上端圆管的直径、下端方形接口的长宽尺寸，以及整体的安装高度，就能直接替换同规格的现有过渡件，不需要对原有管路做大规模改动，适配性较强。这类构件在设计建模时需要重点处理方圆截面之间的曲面过渡，保证每个钣金线的长度、折弯角度都符合钣金加工的工艺要求，避免出现加工时无法折弯、拼接缝隙过大的问题，建模过程中需要同步校验法兰边安装孔的位置度，保证现场安装时孔位能够精准对齐，不会出现错位无法穿螺栓的情况。
