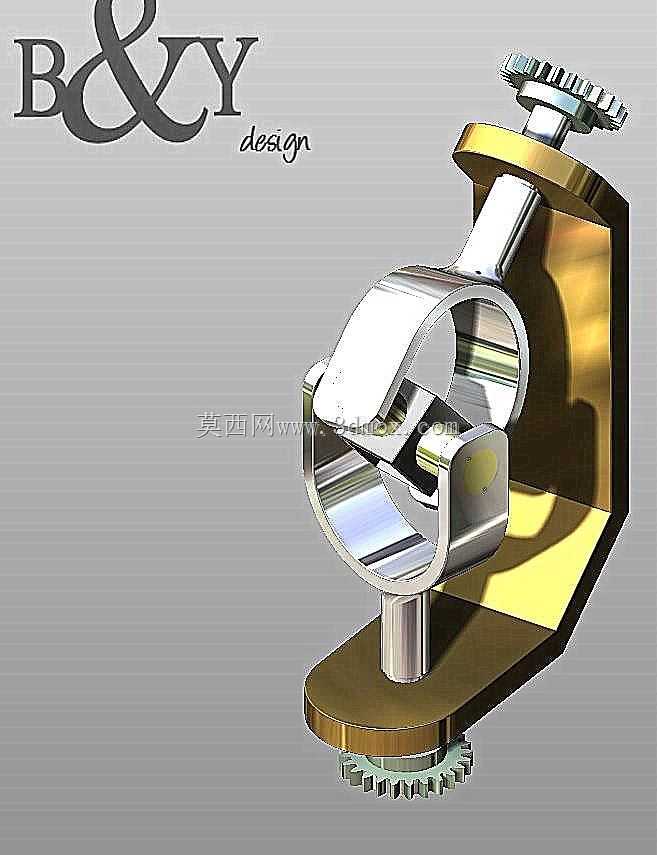

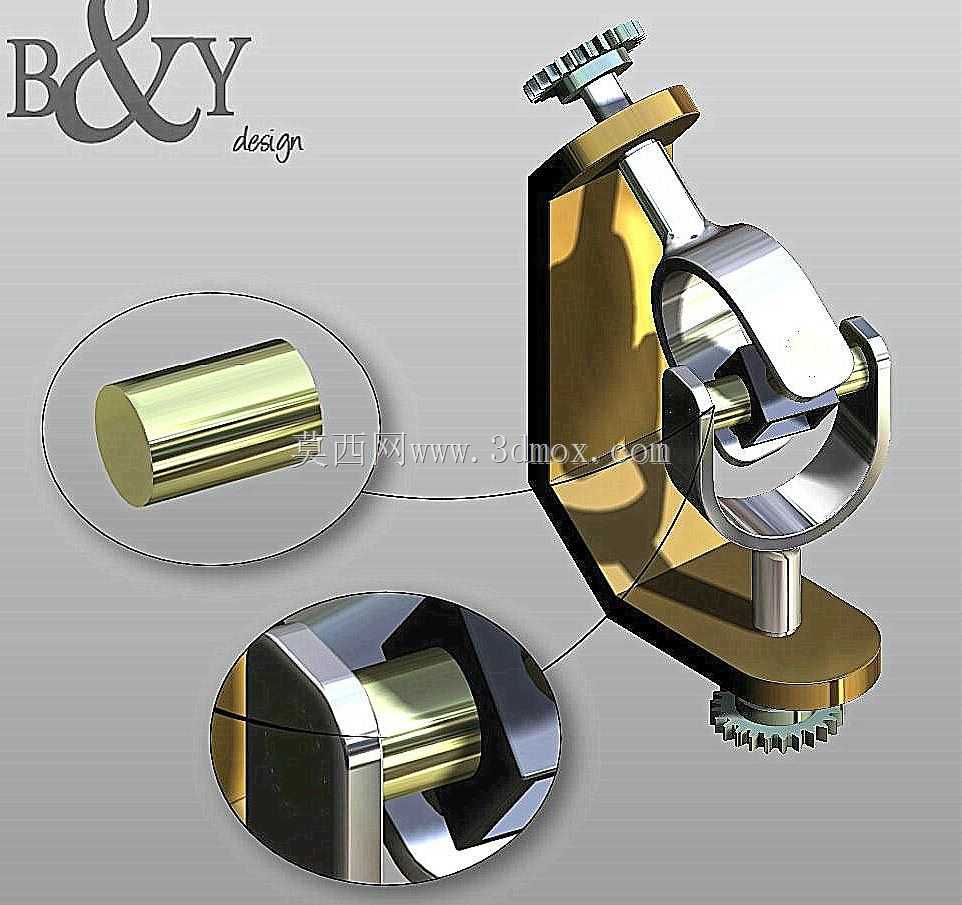

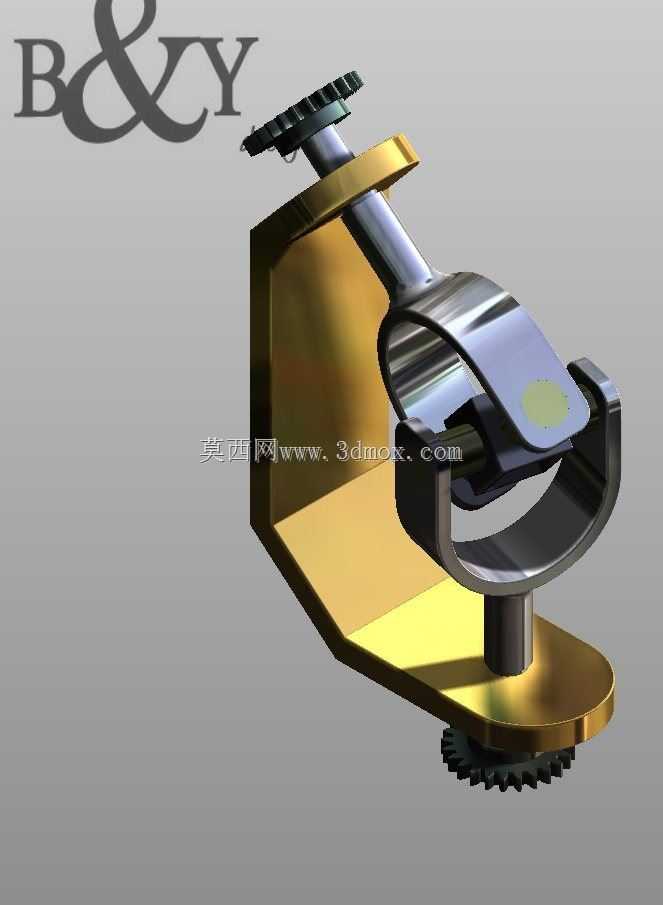

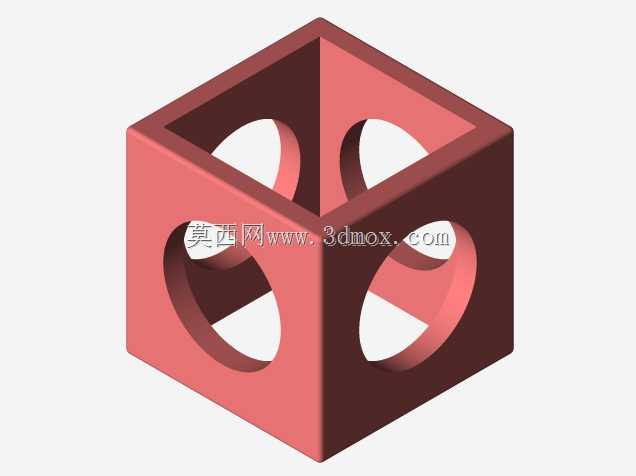

Y型万向联轴节传动连接结构

该Y型联轴连接结构主要应用于存在轴线夹角偏差的两轴传动场景，常见于轻工输送设备、小型自动化专机、食品包装机械的动力传递环节，可补偿安装过程中出现的轴向、角向偏移，避免轴系因对中误差产生额外交变载荷，延长配套轴承、齿轮等传动件的使用寿命。从结构设计来看，该联轴节采用叉形架配合十字连接块的核心传动形式，主动端与从动端分别设置带安装轴颈的叉形支座，中间通过环形铰接结构实现扭矩传递，两端轴颈可根据配套设备的输出、输入轴径调整配合公差，铰接副预留合理的转动间隙，既保证角向摆动的灵活性，又避免间隙过大造成传动回程误差。设计过程中优先考虑了安装边界的适配性，整体结构径向尺寸控制紧凑，轴向安装长度可根据实际轴伸长度做小幅调整，两端轴颈采用标准圆柱轴结构，可直接与配套带座轴承、齿轮安装位配合，无需额外加工定制连接法兰，降低现场安装的加工成本。铰接接触面做了圆弧过渡处理，减少应力集中点，在传递额定扭矩时，接触应力分布均匀，不会出现局部载荷过大导致的铰接面压溃、磨损过快问题。不同于传统凸缘联轴器的刚性连接特性，该结构可在两轴存在15度以内角向偏移时稳定传递扭矩，同时可补偿少量轴向窜动，适配设备运行过程中因机架形变、热胀冷缩带来的轴系位置变化。叉形架部分采用对称式结构设计，转动过程中整体动平衡表现较好，在中低转速传动场景下不会产生明显的附加振动，适合转速不超过1500rpm的动力传递场合。两端的齿轮安装位可直接配套传动齿轮，将动力分流输出至其他执行机构，无需额外加装分动结构，简化整体传动链的布局。在实际选型应用中，可根据传递扭矩的大小调整铰接销轴的直径、叉形架的壁厚，对应适配不同功率等级的驱动电机，安装时仅需保证两端轴颈与配套轴的同轴度在允许偏差范围内，即可快速完成装配，日常维护仅需定期在铰接位置加注润滑脂，降低铰接副的磨损速率，无需频繁拆解更换易损件。
