带密封端盖的多孔透气笔盒结构

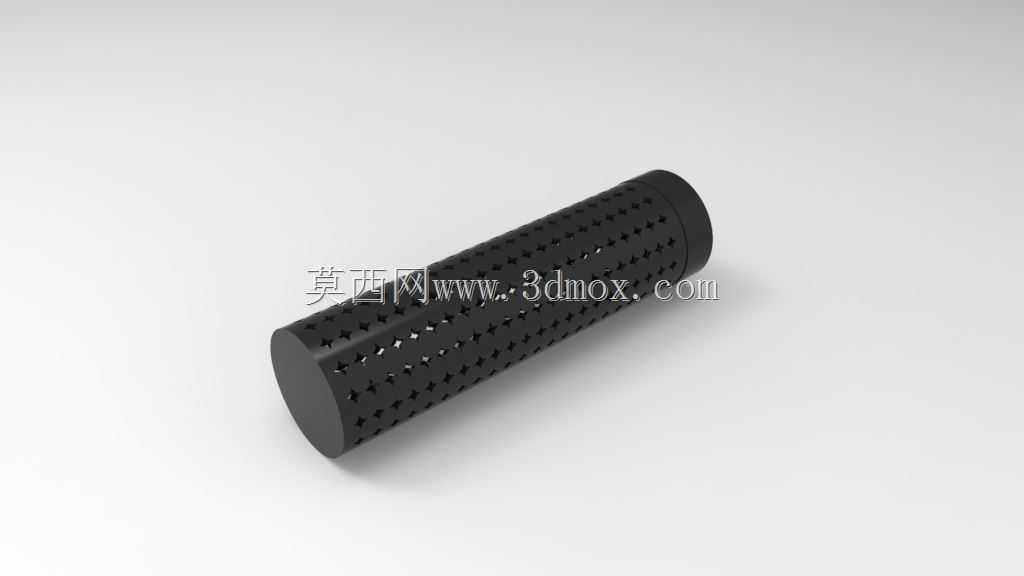

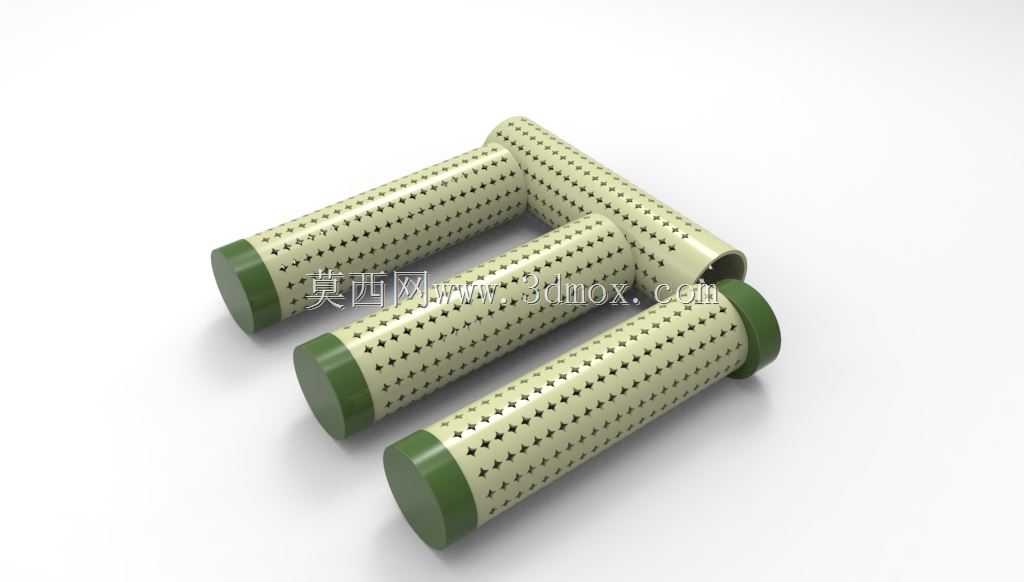

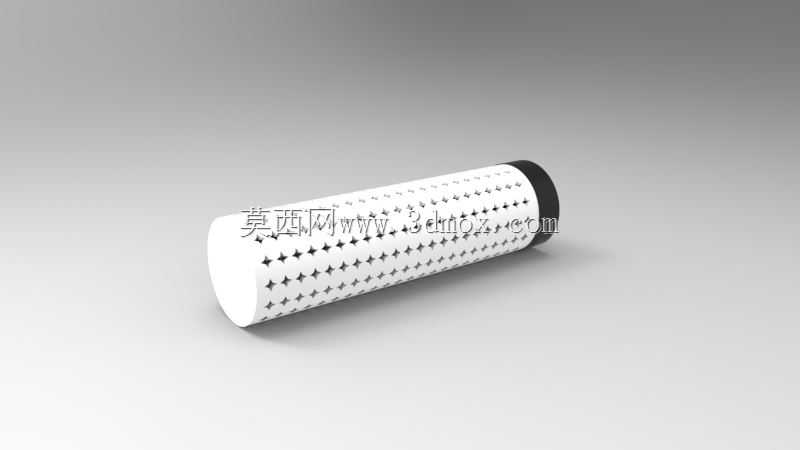

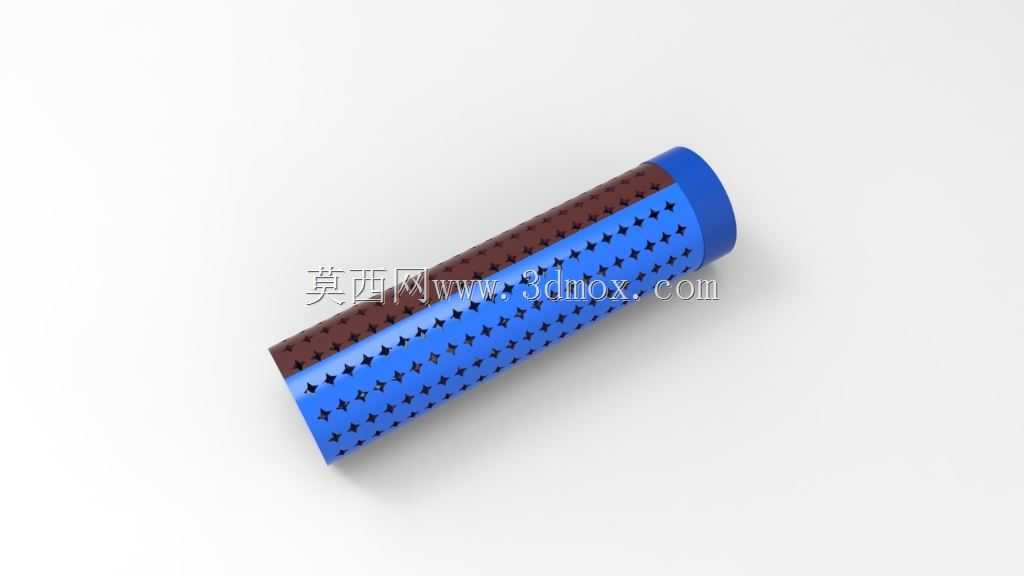

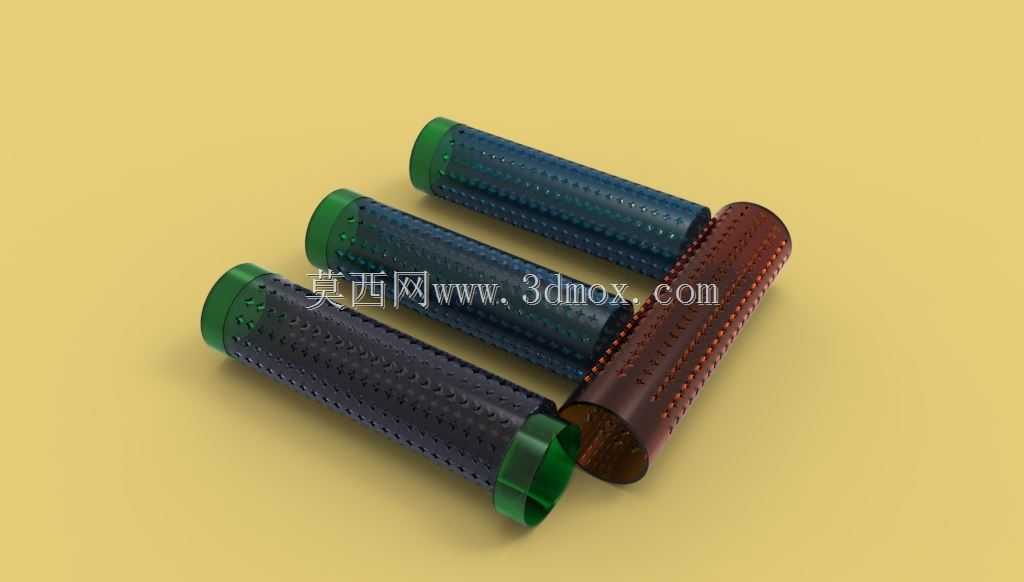

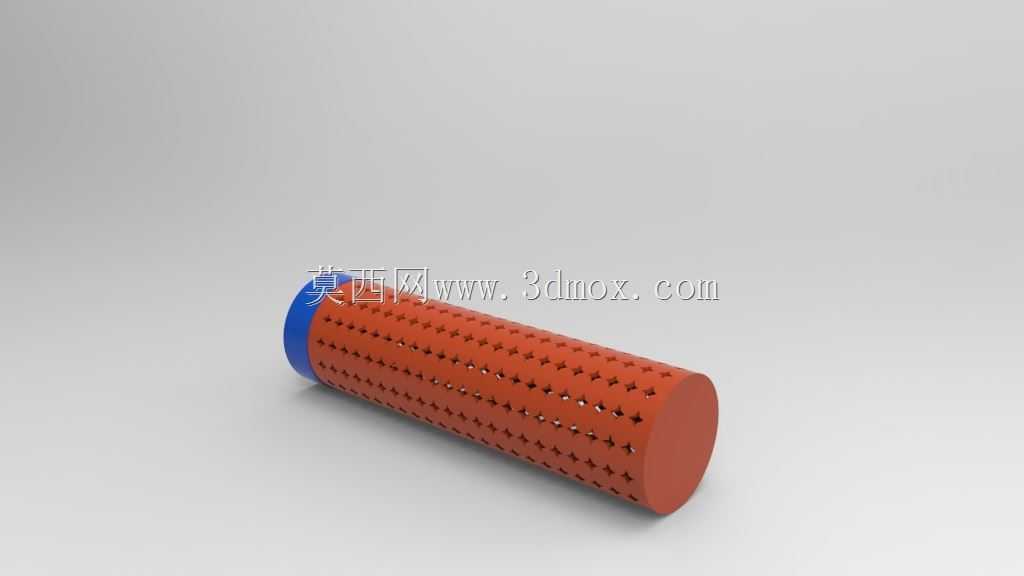

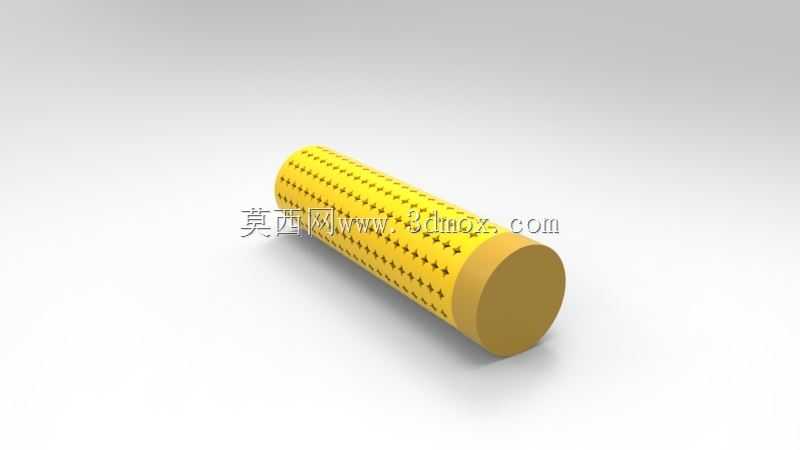

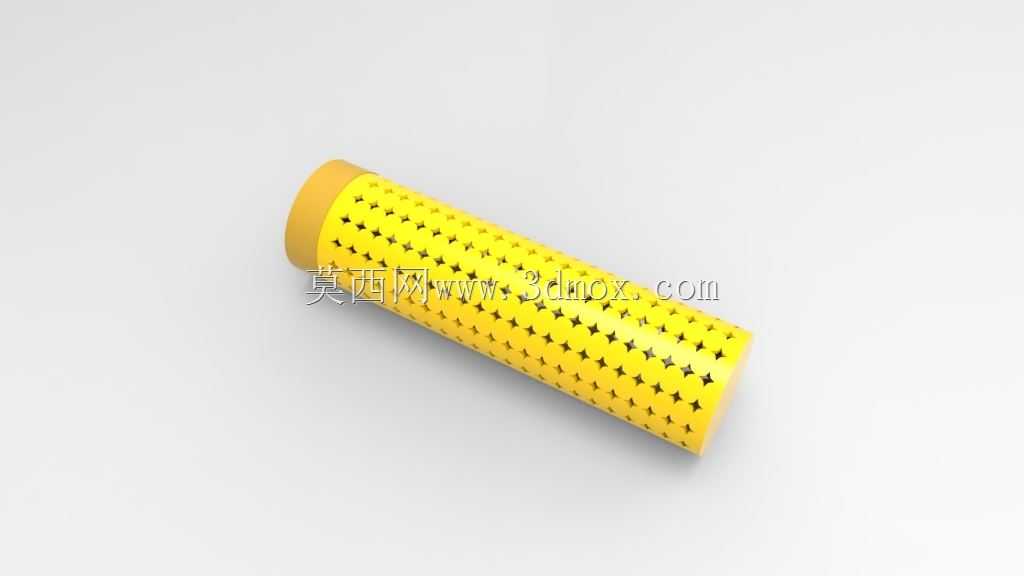

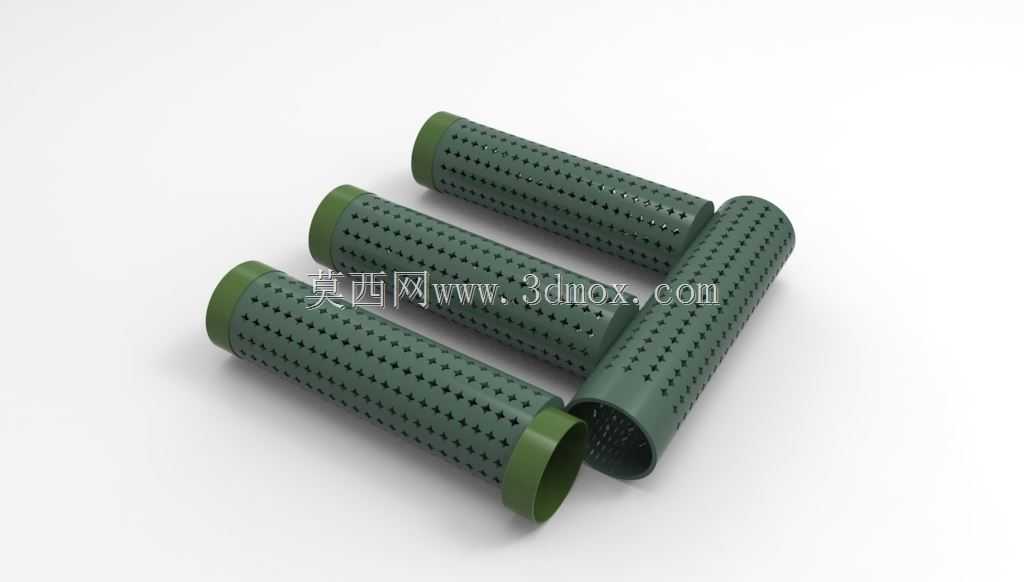

日常办公与学习场景中，文具收纳的实用性一直是结构设计容易忽略的细节，这款带封口的笔盒结构，针对常规笔盒密闭易积潮、笔具长期存放易出现笔芯干结、笔身凝水的痛点做了针对性结构优化。整体采用圆筒式主体构型，两端配置可拆卸的封口端盖，端盖与筒体采用小间隙配合加止口定位，不需要额外卡扣结构即可实现可靠封合，打开端盖时不会出现卡滞、端盖脱落的问题，日常取放笔具时操作顺畅，不会因为结构冗余影响使用体验。筒体周身规则排布密集的透气小孔，孔型采用统一的星型冲孔结构，孔位排布沿筒体周向与轴向等距分布，既保证筒体整体结构刚度，不会因为开孔导致筒体受压变形，又能实现筒体内外空气流通，避免密闭空间内湿气积聚，对于长期放置的中性笔、钢笔、绘图针管笔这类对存放湿度有一定要求的文具，能有效降低笔芯漏墨、笔尖干结的概率。从安装与使用边界来看，筒体直径适配常规150mm长度以内的书写笔具，单筒可容纳12-15支常规直径的书写笔，端盖的配合深度控制在8mm，既保证封合后的连接可靠性，日常插拔端盖的施力区间符合普通人手部操作的施力习惯，不需要过大的力即可完成开合。设计过程中优先考虑了注塑成型的工艺可行性，筒体的开孔采用均匀壁厚设计，孔边做了0.2mm的圆角过渡，避免注塑成型时出现应力集中导致的孔边开裂，端盖与筒体的配合面做了拔模斜度处理，开模时可以顺利脱模，不需要额外的侧抽芯结构就能完成整体成型，能有效降低量产时的模具成本。这类结构除了作为文具笔盒使用，也可以拓展应用在小型五金零件收纳、绘图工具收纳等场景，多孔结构的设计也能在收纳带少量残留切削液的小型加工刀具时，实现残留液体的自然沥出，避免零件在密闭空间内锈蚀。筒体两端的封口结构采用对称设计，两端都可以作为开启端，日常使用时不需要区分开合方向，放置在桌面、背包内时，不管哪个端面朝下，都不会因为晃动导致端盖松脱、内部文具掉出。孔位的排布密度经过反复验证，既保证足够的透气面积，又不会因为开孔过大导致小型文具、细小零件从孔中漏出，星型孔的边缘做了钝化处理，取放文具时不会刮花笔身表面，也不会划伤使用者手部。
