仿古柜门蝶形装饰合页三维结构

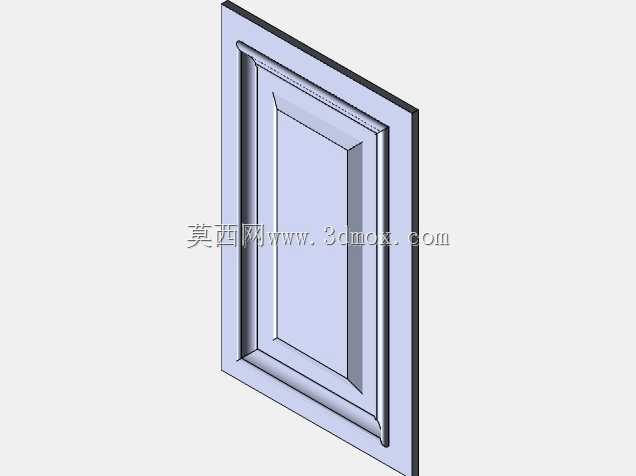

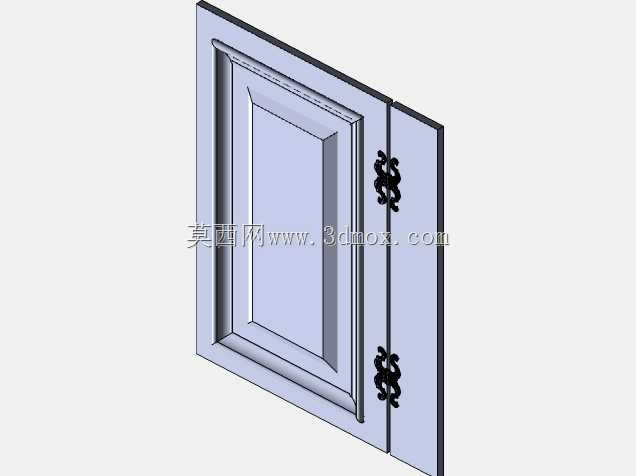

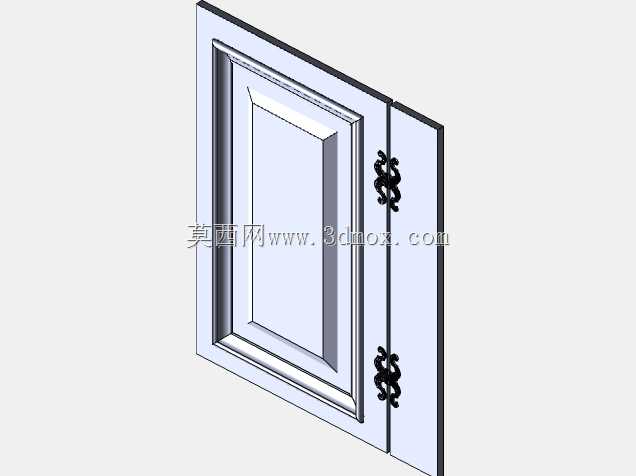

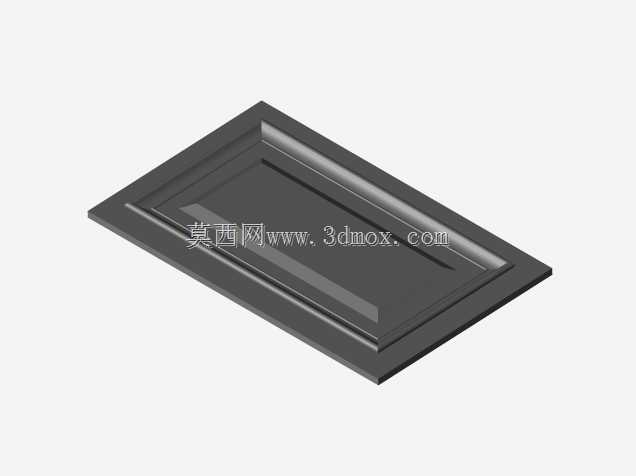

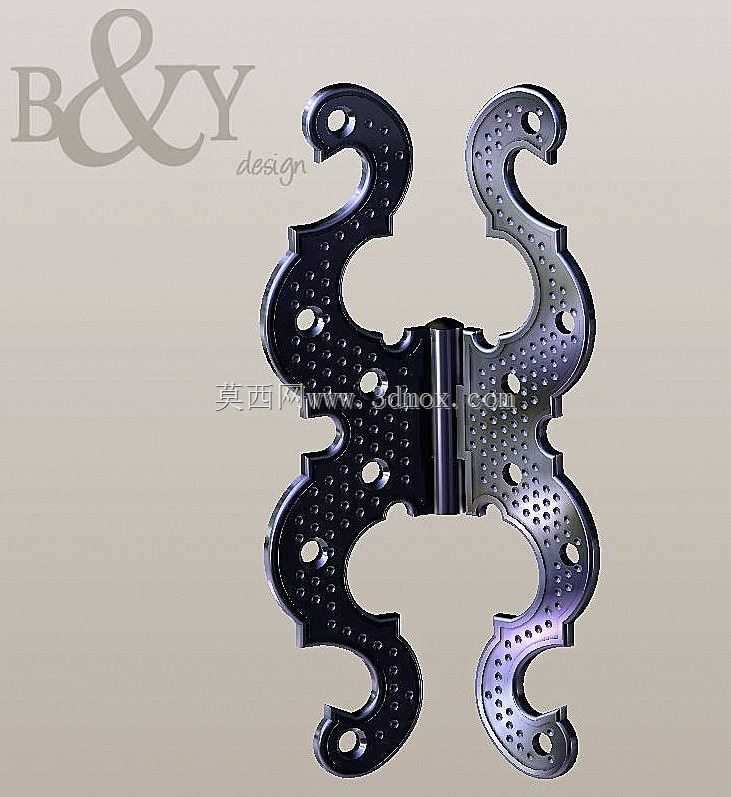

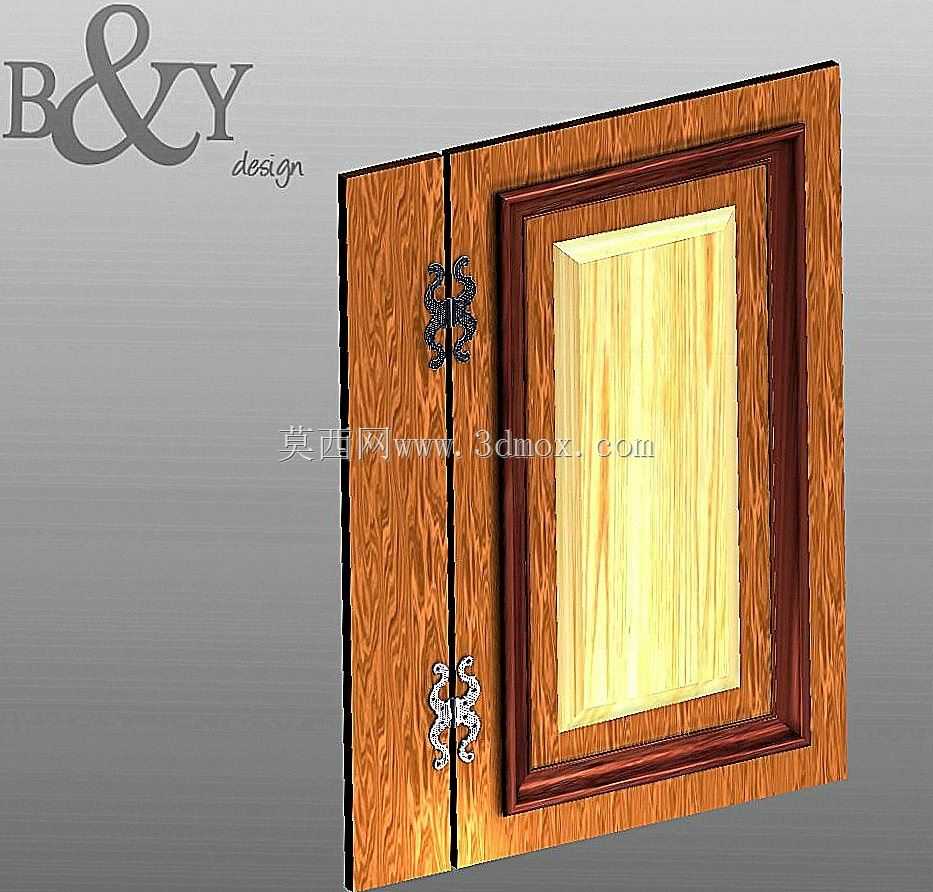

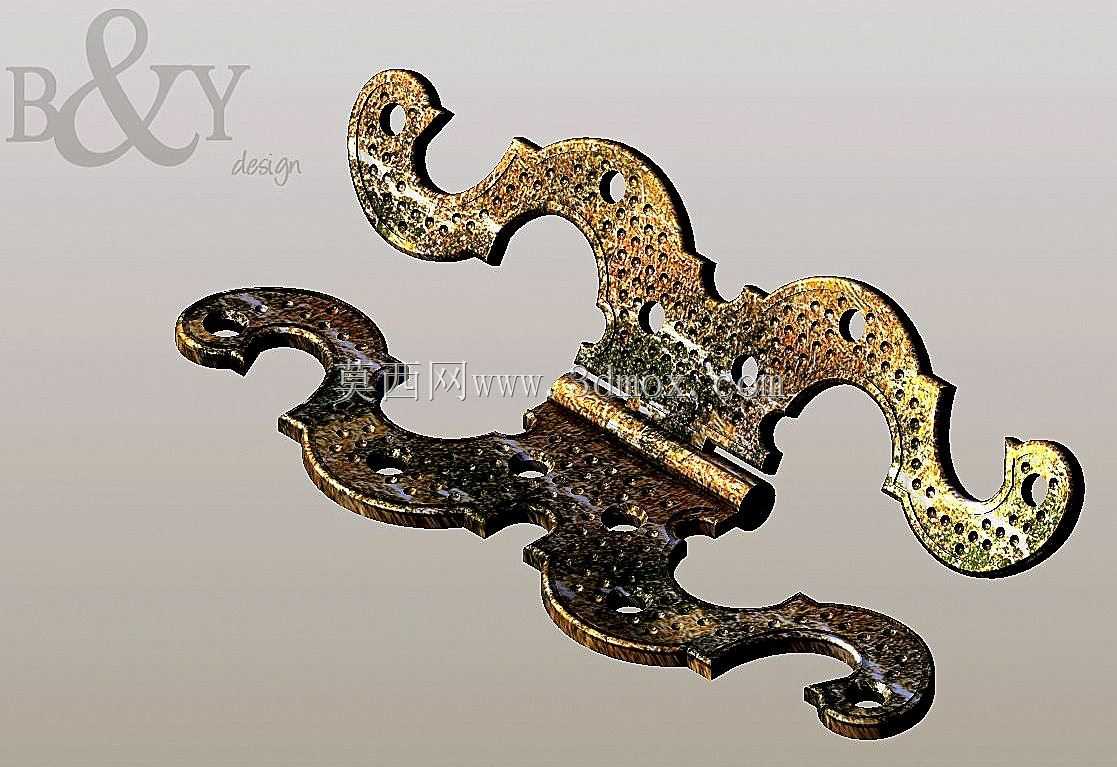

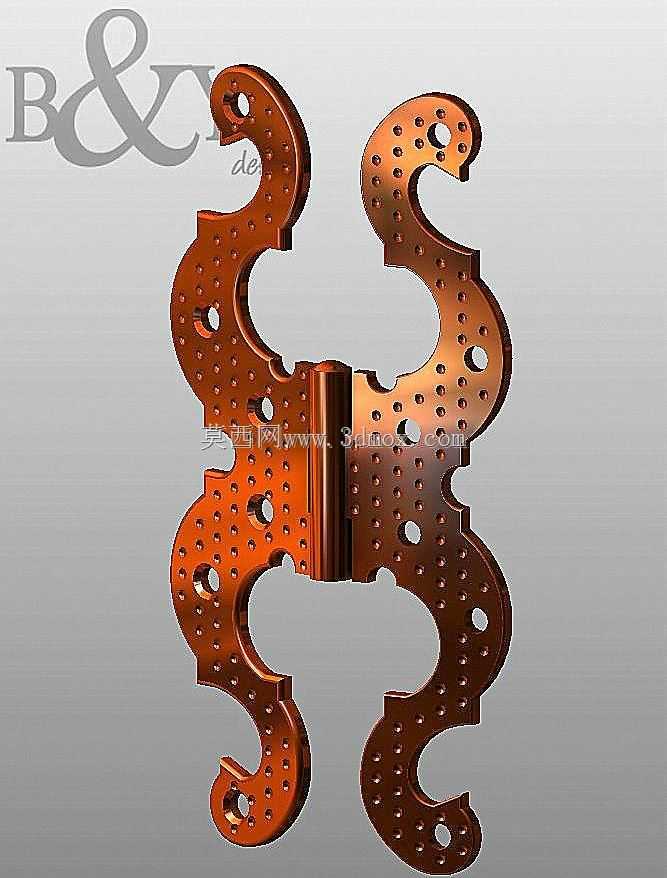

这款蝶形铰链主要面向复古风格柜体的装配需求，常见于民宿、中式主题酒店的古董柜门、展示柜门以及实木收纳柜的开合连接场景，区别于常规工业柜体使用的普通合页，其在满足基础开合功能的前提下，额外承担了柜体外观装饰的作用，适配做旧实木、红木类柜体的视觉风格，不会破坏复古柜体的整体质感。从功能特性来看，该铰链采用对称蝶形造型，两个页片分别对应柜门与柜体侧的安装面，开合转动间隙控制在0.15mm以内，转动过程无明显旷量，能够保证柜门闭合时的对位精度，避免长期使用后出现柜门错位、闭合不严的问题；页片表面做了复古做旧的纹理处理，花纹采用传统中式卷草纹样，和实木柜体的木纹质感形成呼应，安装后外露部分不会显得突兀，反而能成为柜体外观的细节点缀。设计过程中优先考虑了安装适配性，安装孔位采用通用的沉头孔设计，适配市面常见的M4规格沉头自攻螺丝，不需要额外定制固定件；页片厚度设置为3mm，既保证了足够的结构强度，单副铰链可承重8kg以内的实木柜门，单扇柜门搭配两副该铰链即可满足常规古董展示柜的承重需求，同时不会因为页片过厚导致柜门与柜体之间的缝隙过大，安装后柜门与柜体的侧边缝隙可控制在1mm以内，符合高端实木柜体的装配精度要求。安装边界方面，该铰链的转动轴心距离页片安装面的距离为12mm，适配厚度在20mm到35mm之间的实木柜门，当柜门厚度超过35mm时，需要提前在柜门侧边做对应深度的沉槽处理，避免开合过程中页片与柜门侧边发生干涉；铰链的开合角度最大可达到110度，能够满足常规柜体取放物品的开门角度需求，不会因为开门角度过小导致大件物品取放受阻。建模过程中对铰链表面的装饰花纹做了等比例还原，花纹凸起高度控制在0.8mm，既保证了花纹的立体感，又不会因为凸起过高导致清洁困难，日常擦拭柜体时不会勾挂抹布；转动配合部位做了间隙预留，实际生产时可在转轴部位添加黄铜衬套，进一步降低转动磨损，提升铰链的整体使用寿命，适配高频次开合的商用场景使用需求。
