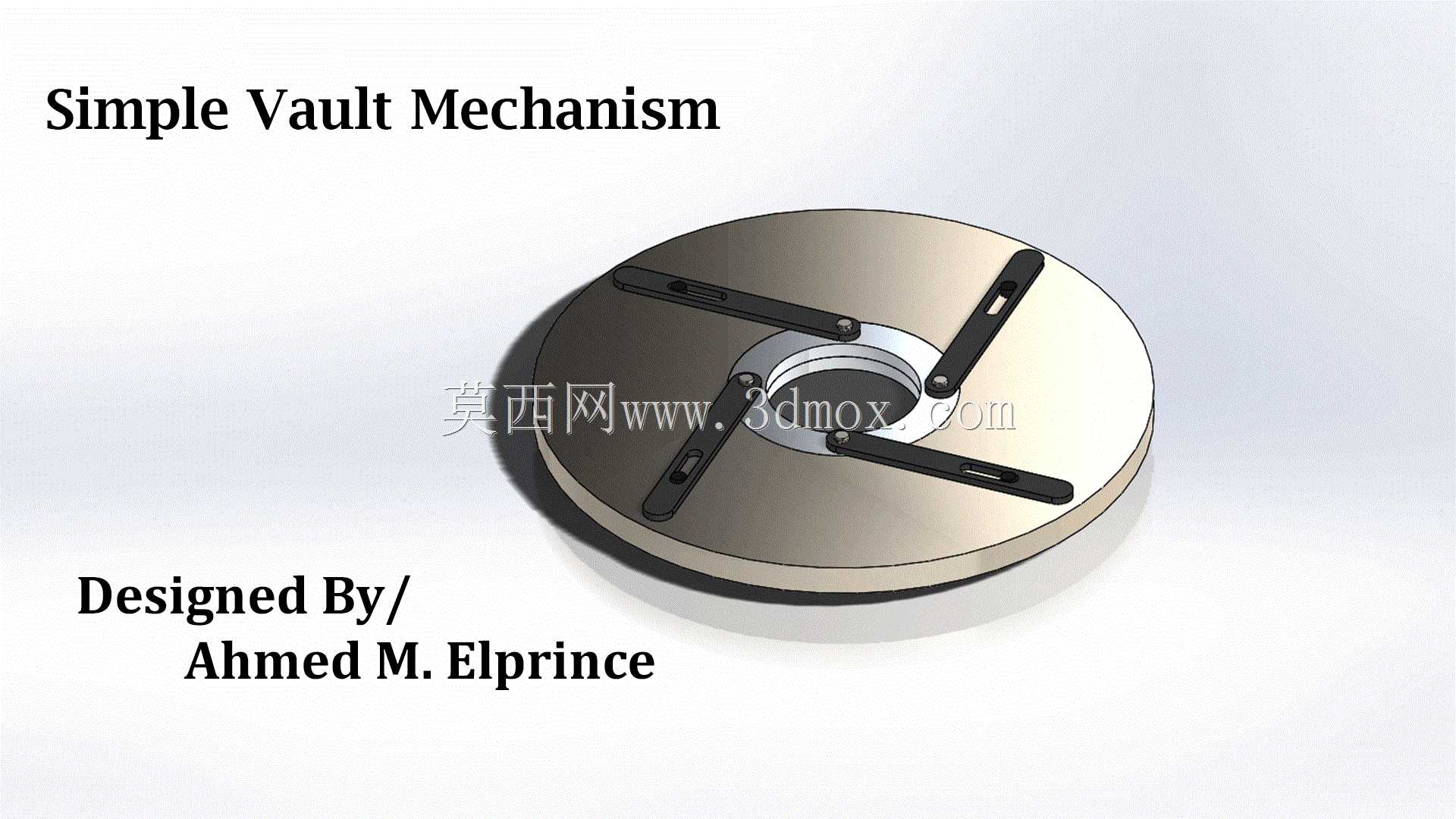

盘式径向锁定保险库机构结构设计

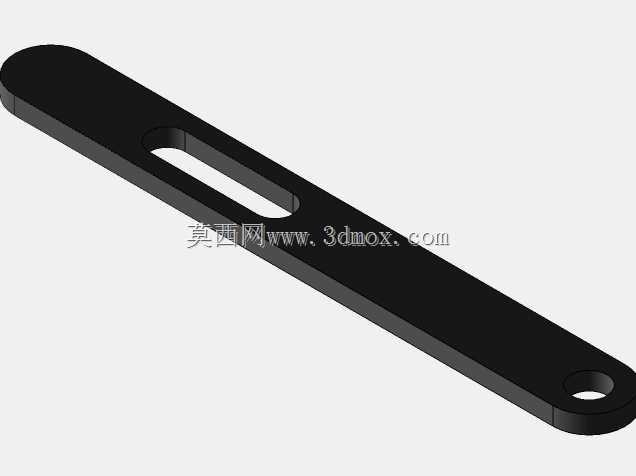

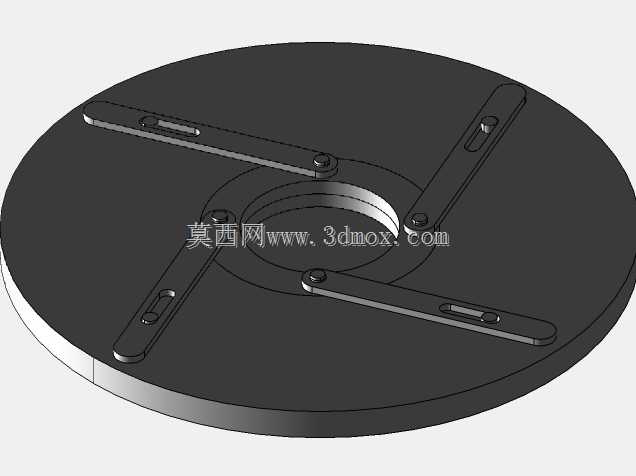

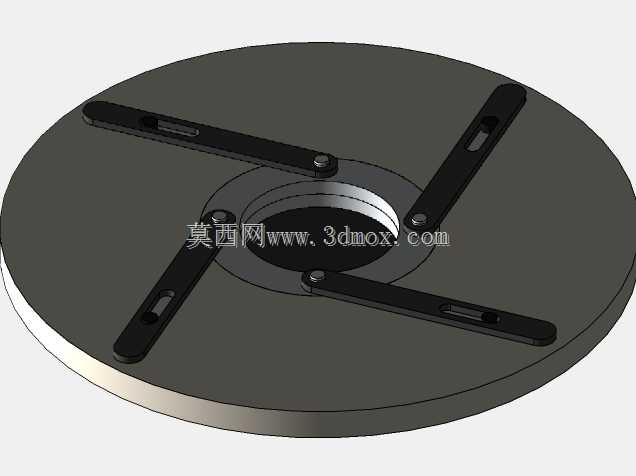

该盘式径向锁定机构主要面向小型密闭存储舱、贵重物品保管单元的安全锁止场景，可作为独立锁止模块嵌入各类需要周向同步锁紧的舱门、端盖结构中，替代传统单点锁舌带来的锁紧力不均、防撬性能弱的问题。从结构功能来看，整套机构依托中心回转盘的转动驱动四根周向均布的锁销做同步径向伸缩，当中心盘转动至锁止位时，四根锁销同时向外伸出，卡入对应安装基座的锁止槽内，实现周向四点同步锁紧，锁止状态下各锁销受力均匀，可承受来自径向的外力冲击，避免单点锁止易被撬动、受力变形失效的问题；当中心盘反向转动至解锁位时，四根锁销同步向内收回，完全收纳于盘体内部，不会对端盖的开合运动造成干涉。设计层面采用了对称式布局思路，四根锁销沿盘体中心呈90度均匀排布，驱动槽开设在中心回转盘上，通过槽型的曲线轮廓控制锁销的伸缩行程，转动中心盘的过程中，锁销沿盘体上的径向导向槽做直线运动，整个驱动过程无多余传动环节，传动效率高，卡滞风险低，同时对称布局抵消了各锁销运动时的侧向力，操作时转动阻力均匀，不会出现偏卡、顿挫的问题。安装边界方面，整套机构的主体为圆形盘式结构，可完全嵌入端盖的预制圆形安装槽内，安装时仅需在端盖对应位置加工与盘体外径匹配的沉台，预留中心盘的转动操作空间，同时在基座对应锁销伸出的位置加工匹配的锁止凹槽即可完成装配，不需要额外加装复杂的传动支撑构件，整体结构紧凑，轴向占用厚度小，不会过多占用存储舱的内部有效空间。实际应用中，该机构可根据使用场景调整锁销的截面尺寸与伸出长度，适配不同厚度的端盖与不同锁紧力要求的场景，锁止状态下无外露的操作突出结构，防破坏性能优于传统外露式锁具，同时多锁点同步动作的特性，也让整套机构的锁止可靠性大幅提升，可用于小型保险柜、设备检修舱门、密闭储物单元的锁止环节，也可作为基础锁止模块拓展应用到需要径向多点同步锁紧的各类机械设备端盖结构中。
