金属滚花内嵌螺纹衬套精密结构设计

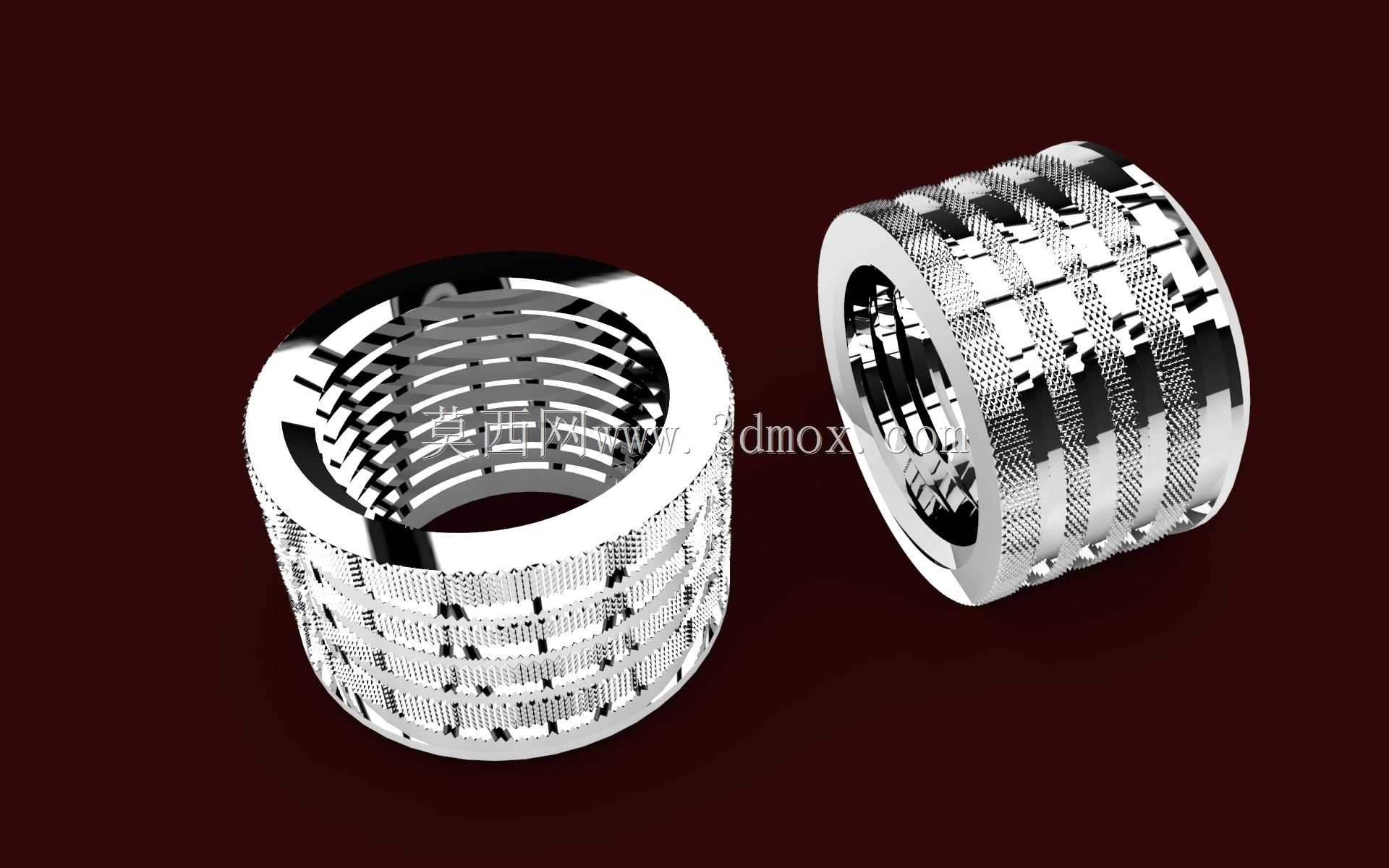

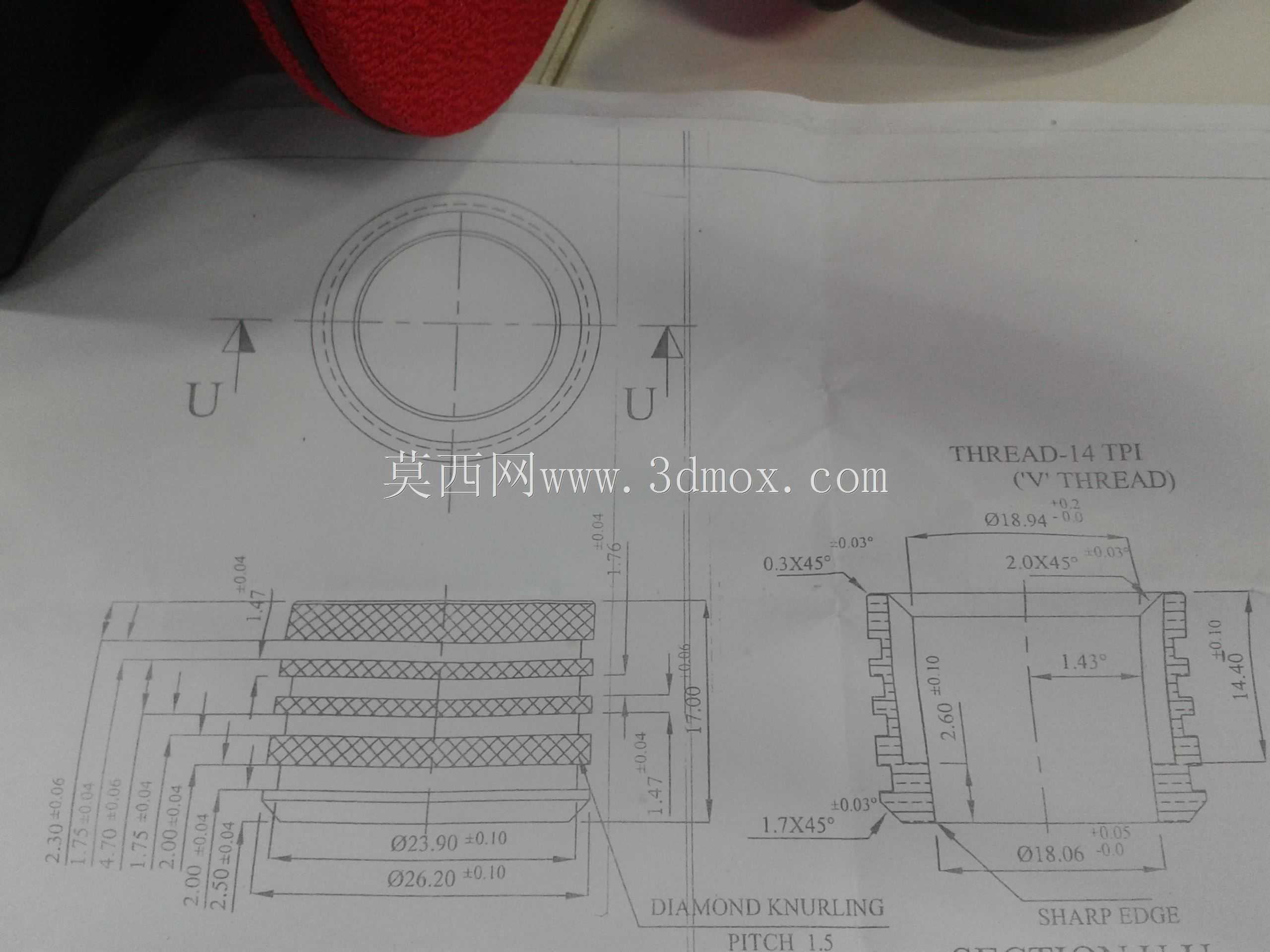

这类带外滚花结构的内螺纹金属衬套，多应用在注塑件、铝合金压铸件的螺纹连接强化场景中，日常做结构设计时经常会碰到塑料件、轻合金件基体强度不足，直接攻丝后螺纹牙数少、抗拔脱力弱，反复拆装几次就会出现滑牙、基体开裂的问题，这时候就需要提前在基体成型阶段埋入这类衬套，靠外表面的滚花咬合结构和基体形成牢固的嵌合，把螺纹连接的受力转移到金属衬套上，大幅提升连接点的负载能力和抗疲劳性能。从结构设计角度看，这款衬套的外圆采用了多段交错的网纹滚花加环槽组合结构，不是单一的直纹或者网纹滚花，这种设计能同时兼顾轴向抗拔脱和周向抗扭转的性能，注塑或者压铸时，熔融的基材会填充进滚花的纹路间隙和环槽里，冷却固化后衬套和基体之间不会出现转动、轴向窜动的问题，比光面压入式衬套的连接可靠性高很多，适合用在需要反复拆装、连接负载较大的部位，比如设备外壳的固定螺孔、手柄连接位、塑胶结构件的装配点位。内孔采用标准连续内螺纹，螺纹牙型经过结构优化，牙顶和牙底都做了微小的圆角过渡，避免应力集中，在螺栓拧入时不会出现牙型崩裂的问题，同时螺纹的同轴度控制在较高精度范围内，装配时螺栓不会出现偏斜，保证连接面的受力均匀。做这类衬套的三维建模时，要重点关注几个安装边界尺寸：首先是衬套的外圆直径和埋入孔的配合公差，过盈量太大会导致注塑时衬套被基材挤压变形，内螺纹失圆，过盈量太小又会出现嵌合不牢的问题，通常根据基材的材质不同，过盈量控制在单边0.1-0.3mm区间；其次是衬套的轴向长度，要和基体的壁厚匹配，两端不能超出基体表面太多，避免影响装配平面度，同时要保证螺纹的有效啮合长度满足螺栓连接的强度要求，通常螺纹啮合长度不小于螺栓公称直径的1.5倍；另外外圆滚花的齿高和齿距也要根据基材硬度调整，软质塑料比如ABS、PP可以用齿高稍大的粗滚花，玻纤增强塑料或者铝合金压铸件则适合用齿高稍小的细滚花，避免嵌装时基材被滚花齿撑裂。实际选型应用时，还要考虑衬套的安装方式，如果是模内埋装，要在模具上设计对应的定位柱，保证衬套放置的同轴度和垂直度，避免成型后衬套偏斜导致螺纹孔错位；如果是后期冷压安装，要在衬套外圆设计导入锥角，压入时不会刮伤安装孔内壁，同时保证压入力垂直于安装面，避免衬套压歪。这类衬套相比自攻螺丝、钢丝螺套的连接方案，承载能力更强，抗老化性能更好，在户外设备、汽车内饰件、工业塑胶结构件上的应用非常广泛，建模时还要注意表面处理的结构预留，比如镀镍、镀锌的镀层厚度，避免尺寸链计算时遗漏镀层导致装配干涉。
