带Y型加强肋的回转类金属端盖结构

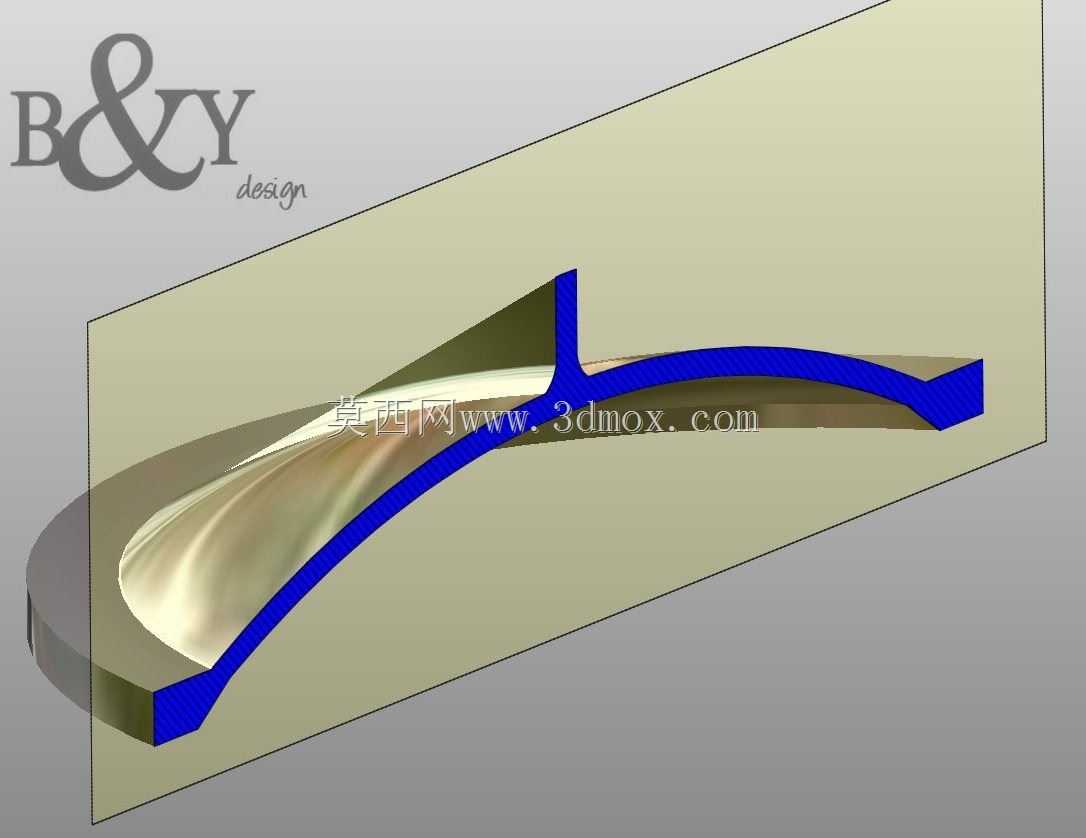

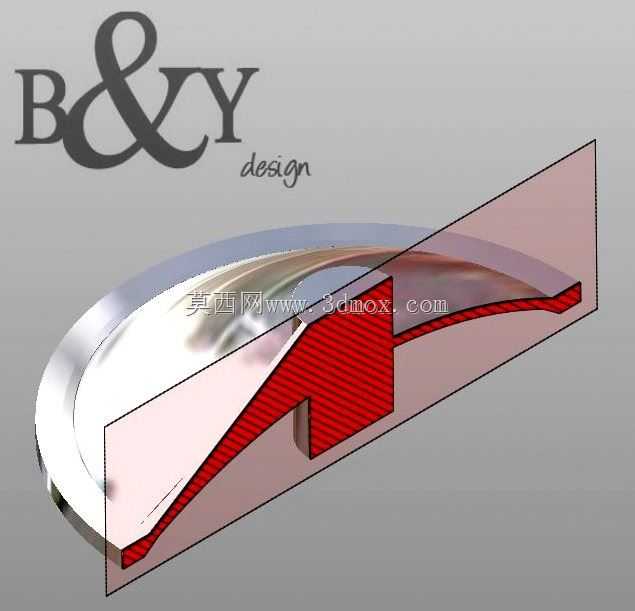

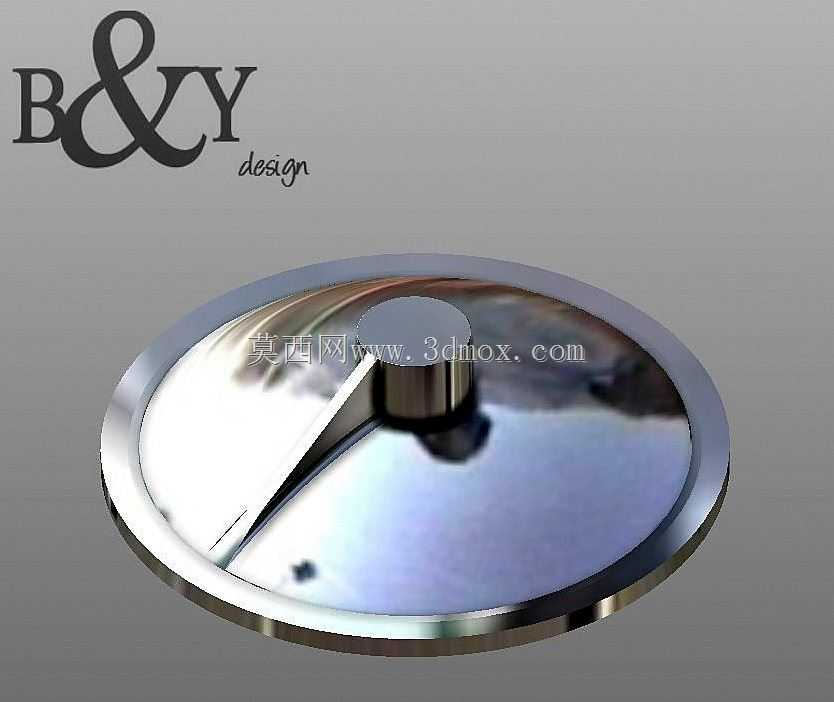

这类带Y型肋的回转端盖，常应用在需要兼顾结构刚度与轻量化要求的密封承压场景，比如小型压力容器的端部封盖、旋转罐体的观察端封、或者卫浴类出水组件的顶部压盖，实际使用中既需要承受一定的径向与轴向载荷，又要避免整体厚度过大带来的材料浪费与重量冗余。从结构设计逻辑来看，基础本体采用薄壁回转结构，外缘做了小圆弧翻边处理，一方面可以提升边缘的抗形变能力，避免安装紧固时边缘出现翘曲，另一方面翻边形成的定位台阶可以直接卡在配套筒体的端口台阶上，不需要额外设计定位凸台，减少了加工工序。中心位置的凸台是核心安装基准，凸台的外径与配套紧固件的压紧面尺寸匹配，高度略高于肋板的最高处，保证安装时紧固件的压力直接作用在凸台端面，不会压到肋板造成肋根应力集中。Y型肋的设计是这个构件的核心特点，区别于传统的径向直肋，Y型分叉结构从中心凸台向外缘延伸的过程中，将支撑点分散到三个不同的圆周位置，在相同肋板厚度、相同材料用量的前提下，比单一直肋的抗扭转刚度提升近四成，同时肋板与本体、肋板与中心凸台的衔接处全部做了大圆角过渡，避免直角衔接带来的应力集中问题，在承受交变载荷时不容易出现肋根开裂的情况。从安装边界来看，端盖的整体外径与配套筒体的内径采用间隙配合，公差控制在H7/h6区间，翻边的外径比筒体外径大2-3mm，保证压紧时密封垫片可以完全被覆盖，不会出现垫片偏移导致的泄漏问题。中心凸台的内孔根据实际使用场景可以做光孔或者螺纹孔，光孔场景下适配穿螺栓紧固，螺纹孔场景下可以直接连接外部管路或者操作手柄。建模过程中，这类结构优先采用旋转特征做出基础本体与中心凸台，再通过肋特征生成Y型肋的基础形态，之后对所有衔接位置做圆角处理，最后做镜面抛光的外观处理，因为这类构件很多应用在可见的外观位置，表面粗糙度要求达到Ra0.8以下，避免积垢同时提升视觉质感。需要注意的是，肋板的厚度从根部到外缘做了渐变减薄处理，根部厚度比外缘厚1.5mm，既保证了肋根的结构强度，又避免外缘位置厚度过大导致的铸造或者冲压成型时出现缩孔、起皱的缺陷，对于采用冲压工艺加工的薄壁版本，肋板的拔模角度控制在1度以内，保证冲压脱模时不会刮伤肋板表面。
