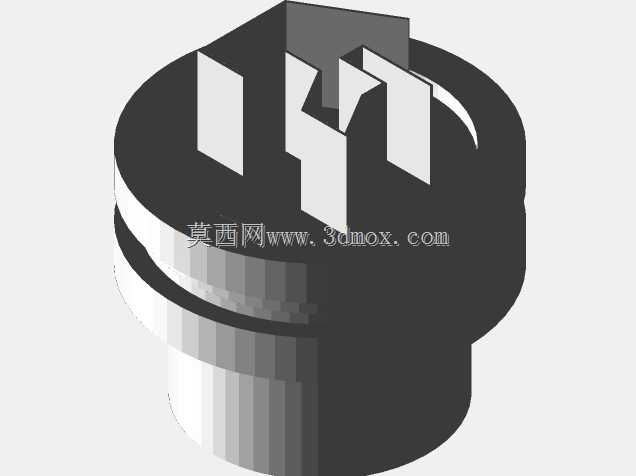

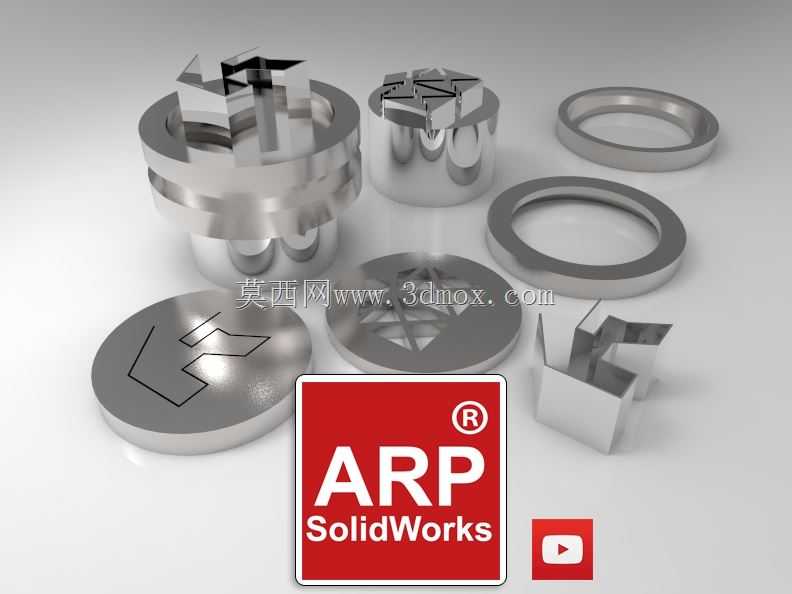

铝挤压成型矩阵式行位结构组件

这套铝挤压成型用的矩阵式行位结构，主要面向民用铝型材、工业铝构件的连续挤压生产场景，适配卧式挤压机的模架安装位，可直接嵌入现有挤压生产线的模座腔体，无需对原有设备的进料口、出料导路做额外改造。从结构功能来看，整套组件包含环形定位套、成型镶块、行位抽芯件三类核心零件，环形定位套的外圆与模座内孔采用H7/g6间隙配合，安装时可快速完成同轴度找正，定位套端面预留的沉头孔位，可直接适配模座原有M12紧固螺栓的孔距，无需重新钻孔攻丝。成型镶块采用矩阵排布的型腔设计，单次挤压行程可同时成型多组带异形截面的铝构件，相比单型腔挤压模，生产效率可提升三倍以上，镶块的进料端做了30度导流倒角，可减少铝棒挤压过程中的进料阻力，避免铝料在模腔入口处出现滞流、冷隔缺陷。行位抽芯件的设计是整套结构的核心，抽芯滑块的导向面采用斜度1:50的燕尾槽结构，抽芯行程控制在15mm，既可以保证成型后带内凹、侧孔结构的铝件顺利脱模，又不会因为行程过大导致行位复位时出现错位，行位的复位依靠挤压机的合模推力驱动，无需额外设置液压或气动抽芯机构，可降低生产线的改造成本。从实际应用的角度看，这套结构可适配6061、6063系列常用铝合金的挤压生产，成型后的铝件截面尺寸公差可控制在±0.1mm以内，表面粗糙度可达Ra1.6，无需后续额外的精整加工即可直接用于自动化设备框架、光伏支架边框、民用五金连接件的生产。设计过程中针对铝挤压过程中模腔局部过热的问题，在定位套与镶块的配合面预留了0.5mm的环形通气间隙，可借助挤压过程中的自然气流带走模腔局部热量，避免镶块因长期高温出现变形、磨损，延长整套模具的连续生产时长。行位滑块的成型面做了氮化处理，表面硬度可达HV900以上，可承受铝料高速挤压过程中的冲刷磨损，减少生产过程中的停机修模频次。整套组件的安装边界尺寸控制在直径180mm、厚度120mm以内，可适配市面上多数1000T-1800T吨位的卧式铝挤压机模座，更换时只需松开原有模座的紧固螺栓，将整套组件吊装入位后重新紧固即可，单套更换时长可控制在20分钟以内，能有效减少生产线换型的停机时间。在成型带侧凹结构的铝件时，行位的开合动作与挤压机的顶出动作做了时序匹配，合模时行位先行到位锁紧，再开始挤压进料，开模时主模先分开5mm间隙，行位再完成抽芯动作，最后由顶杆将成型件推出，整套动作逻辑可直接接入挤压机原有控制系统，无需额外添加控制元件。
