手持磁条信息识读刷卡设备结构

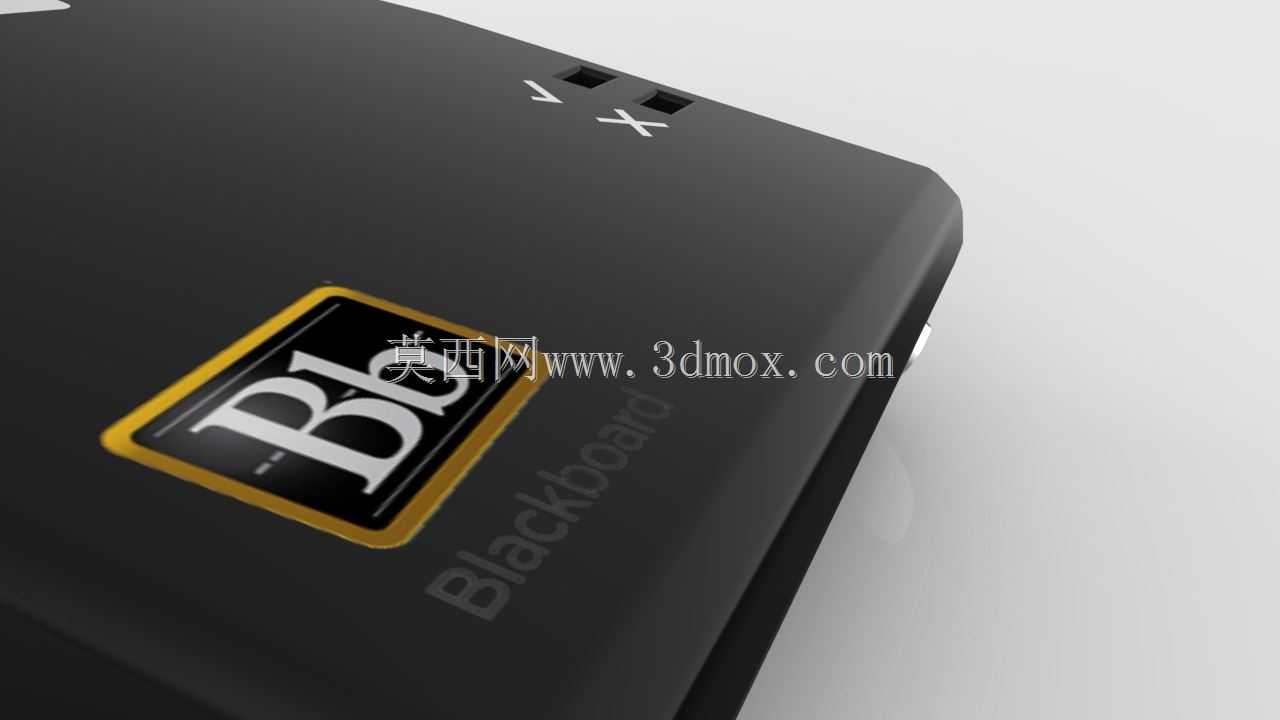

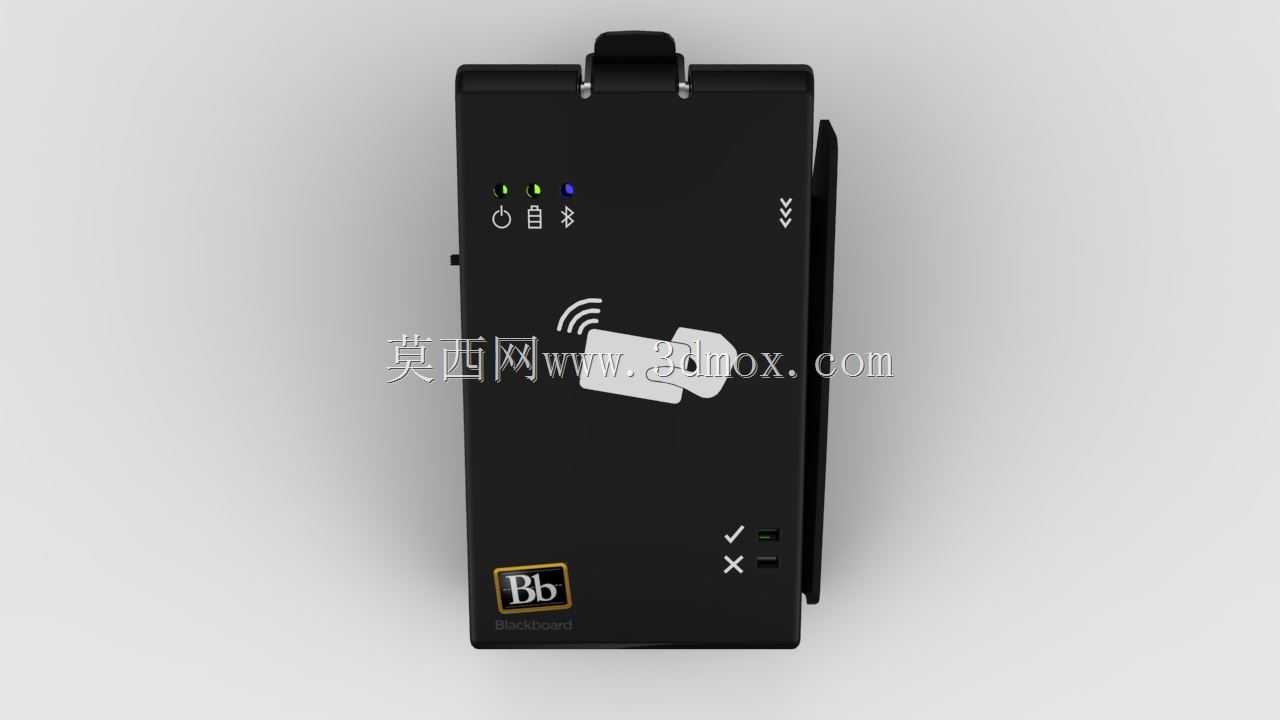

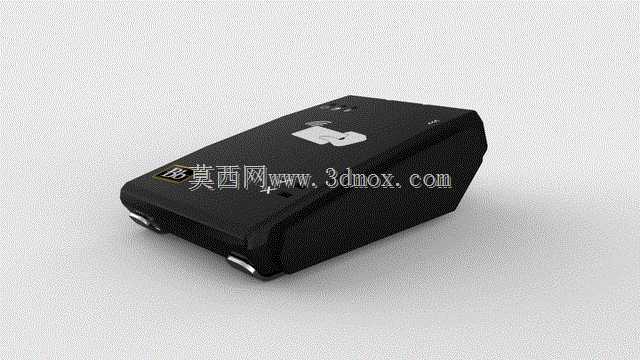

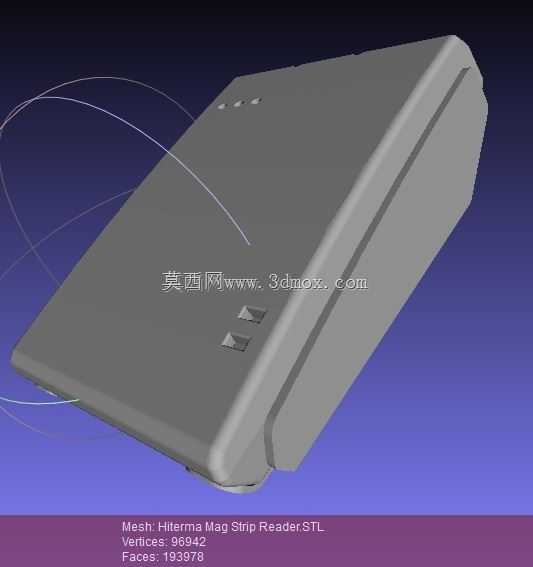

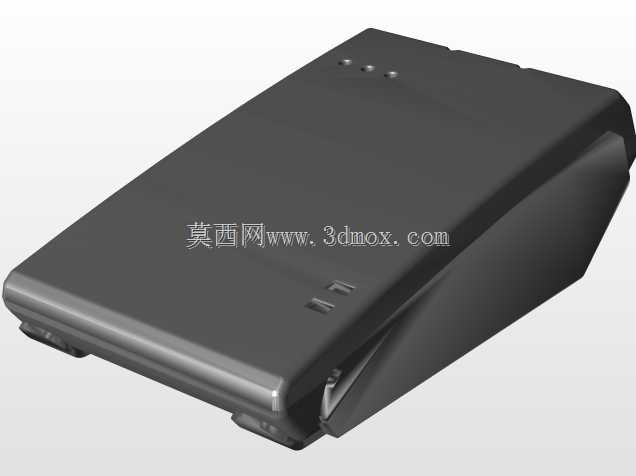

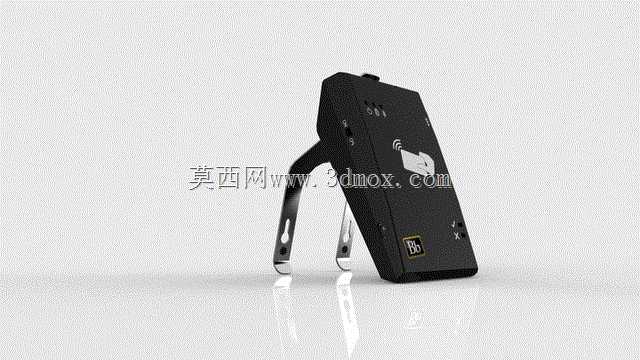

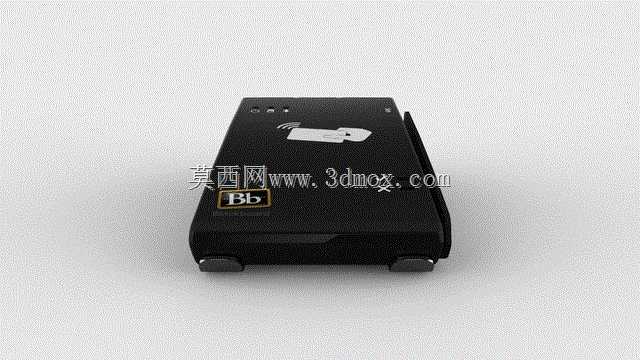

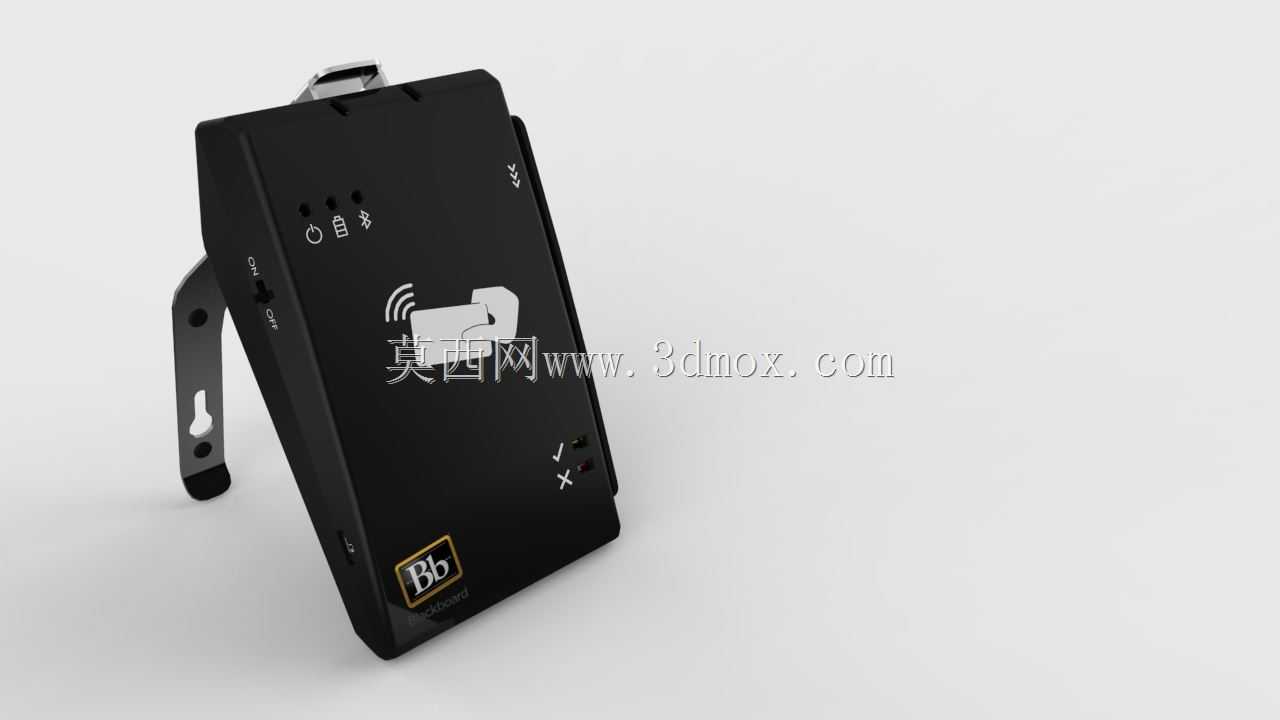

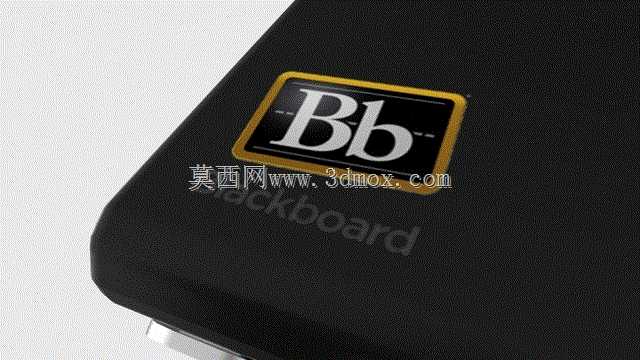

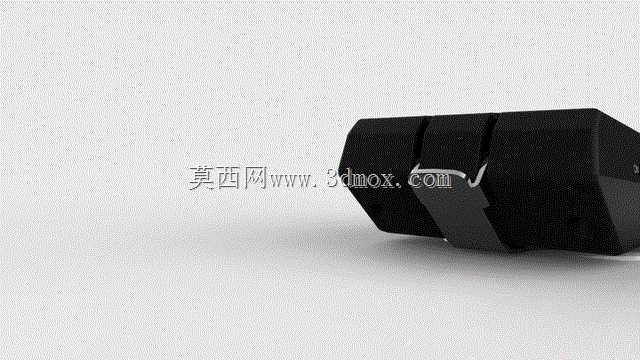

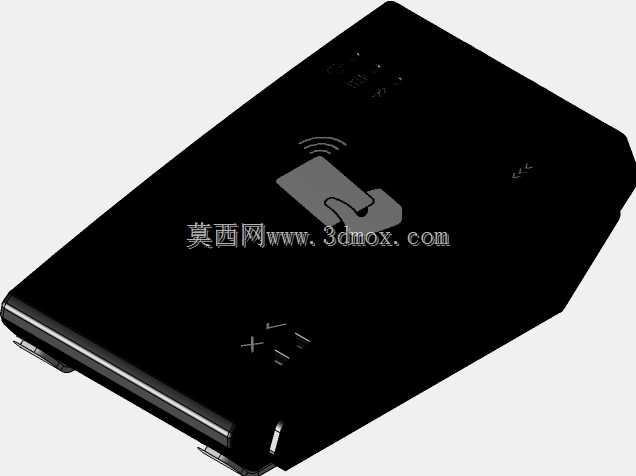

这款磁条识读设备主要面向线下身份核验、会员信息读取、小额支付核验等场景，常见于零售门店收银台、政务服务窗口、场馆检票通道、酒店前台登记点位，承担磁条类卡片的信息快速读取功能，无需额外外接复杂供电模块即可完成数据交互，适配多数常规收银、登记系统的接口协议。从结构设计来看，设备整体采用圆角矩形的手持适配形态，边角做了大弧度过渡处理，握持时边缘不会硌压掌心，单手握持时拇指可自然落在设备上表面的标识区域附近，长时间持握操作也不会产生明显的肌肉酸胀，符合日常高频操作的人体工学需求。设备上壳与下壳采用卡扣加超声焊接的配合结构，接缝处预留0.1mm的装配公差带，既可以抵消注塑成型过程中产生的轻微翘曲变形，也能避免日常使用中灰尘、泼溅液体从接缝处渗入内部电路区域。内部识读模块的安装位设置了十字型定位筋，筋位高度1.2mm，刚好卡住识读磁头的侧边定位槽，装配时无需额外打胶即可完成磁头的位置固定，磁头读取面与设备上壳的刷卡槽平面保持0.05mm的平行度公差，确保磁条划过的时候，磁头可以全程贴合磁条表面，不会出现读取断档、信息识别失败的问题。设备底部预留了标准的数据接口安装位，接口周边设置了一圈0.8mm高的挡胶筋，装配接口时打胶密封后，可达到日常泼溅防护的等级要求，适配台面偶尔有液体泼洒的使用场景。刷卡槽设置在设备的侧边位置，槽口宽度设计为1.5mm，刚好容纳标准厚度的PVC磁条卡划入，槽口两端做了喇叭口导向结构，卡片插入时无需精准对齐即可顺利滑入读取区域，降低操作人员的对准难度。外壳表面采用细晒纹处理，既可以避免日常使用中留下明显的指纹划痕，也能提升握持时的表面摩擦力，减少手滑掉落的概率。内部电路板的固定柱采用铜嵌件设计，反复拆装维护时不会出现柱体滑牙的问题，电池仓（若为蓝牙款）的周边设置了一圈密封胶圈槽，适配可更换电池版本的密封需求。整体安装边界控制在成年人单手握持的尺寸范围内，放置在台面上时底部四个角设置了0.5mm高的橡胶脚垫安装位，放置时不会刮花台面，也能增加设备与台面的摩擦力，刷卡操作时设备不会随卡片滑动产生位移。设计过程中针对塑料外壳的注塑成型做了针对性优化，所有壳体的壁厚均匀控制在1.8mm，筋位厚度不超过壁厚的60%，避免注塑过程中出现缩水、翘曲等成型缺陷，浇口位置设置在设备底部的非外观面，成型后浇口痕迹不会出现在外观可见区域，减少后续外观处理的工序成本。
