纺纱机飞片组件结构设计

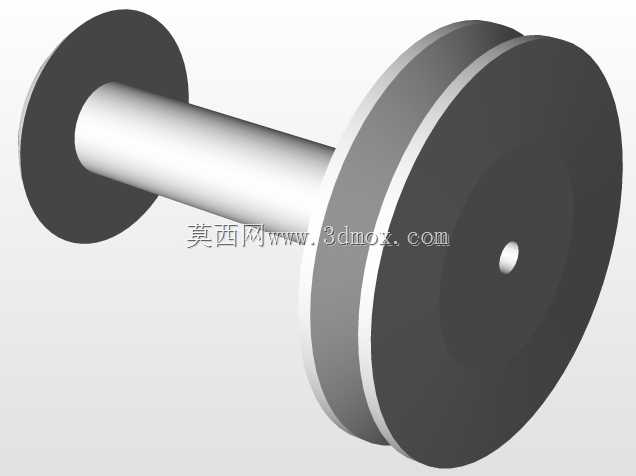

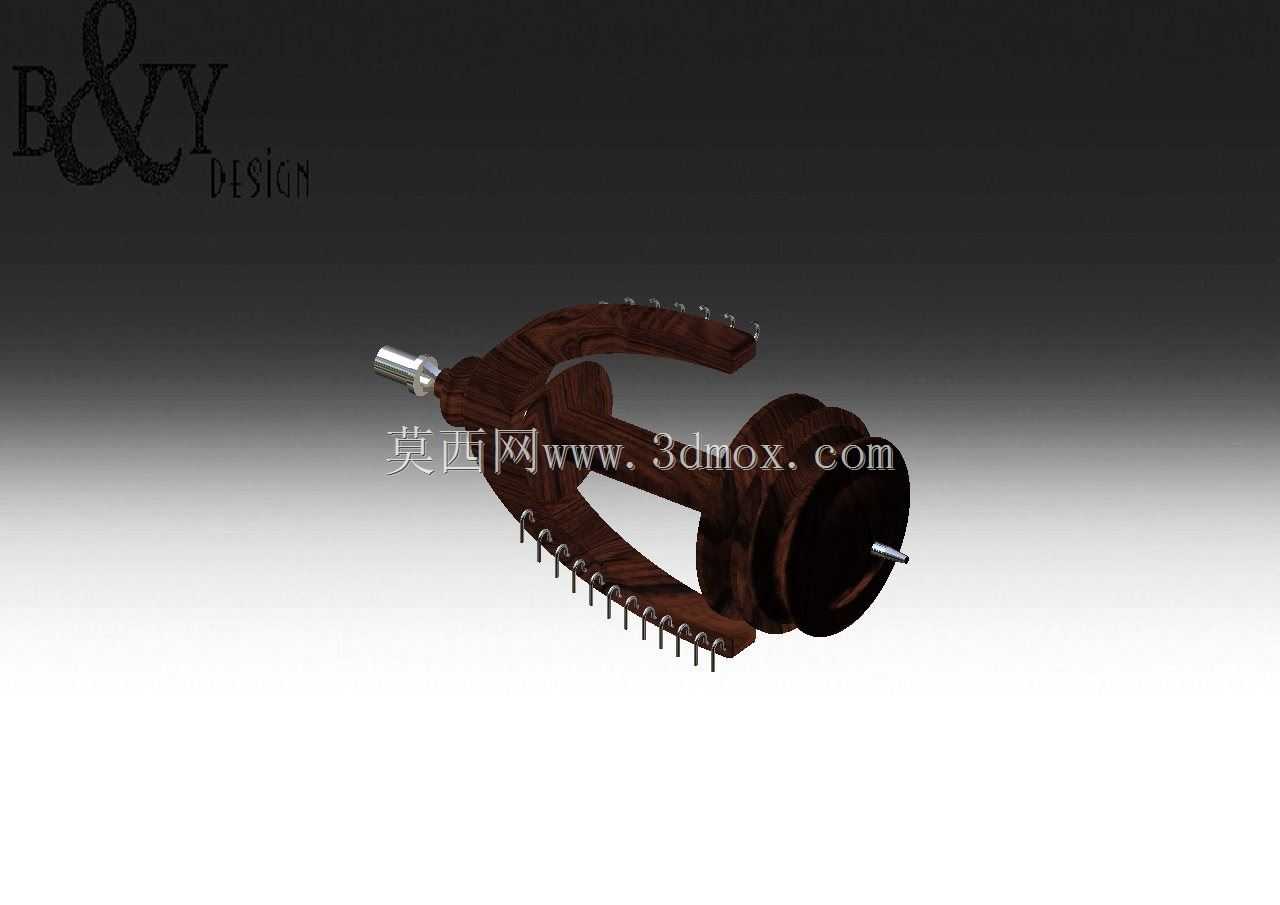

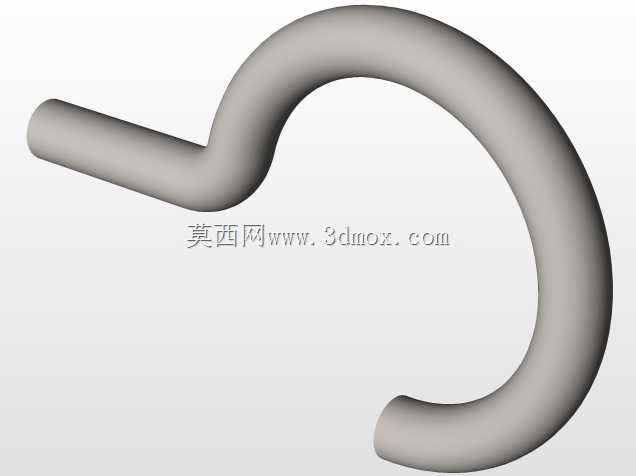

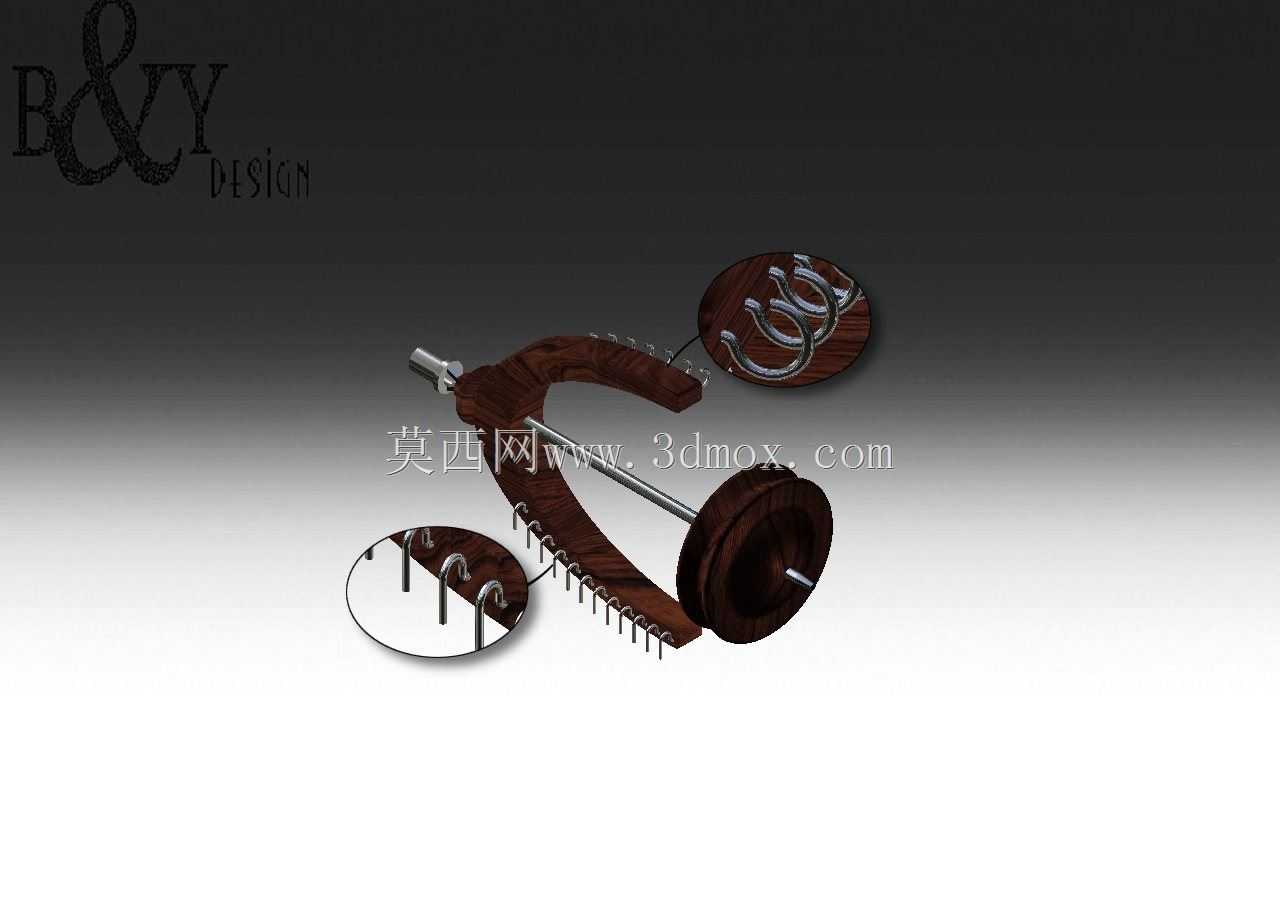

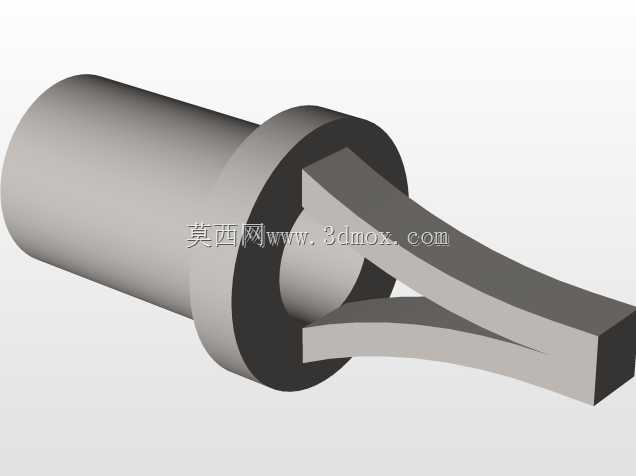

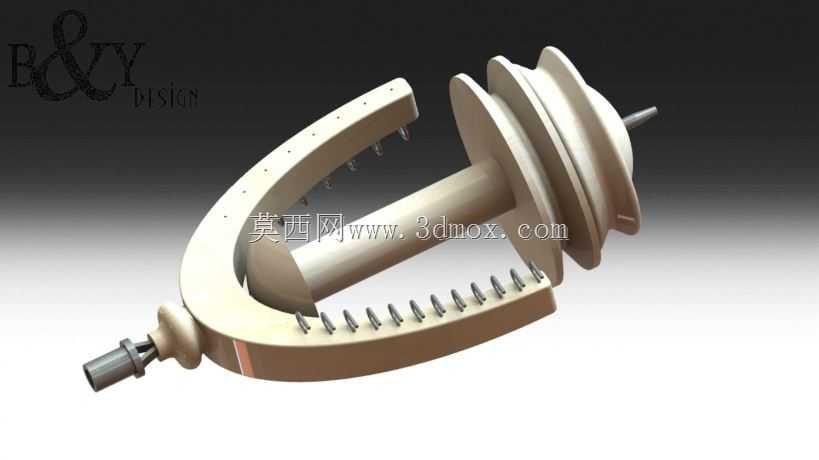

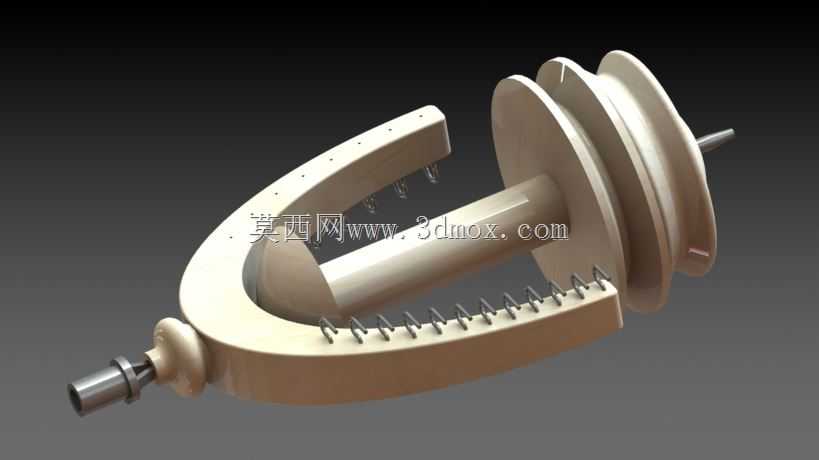

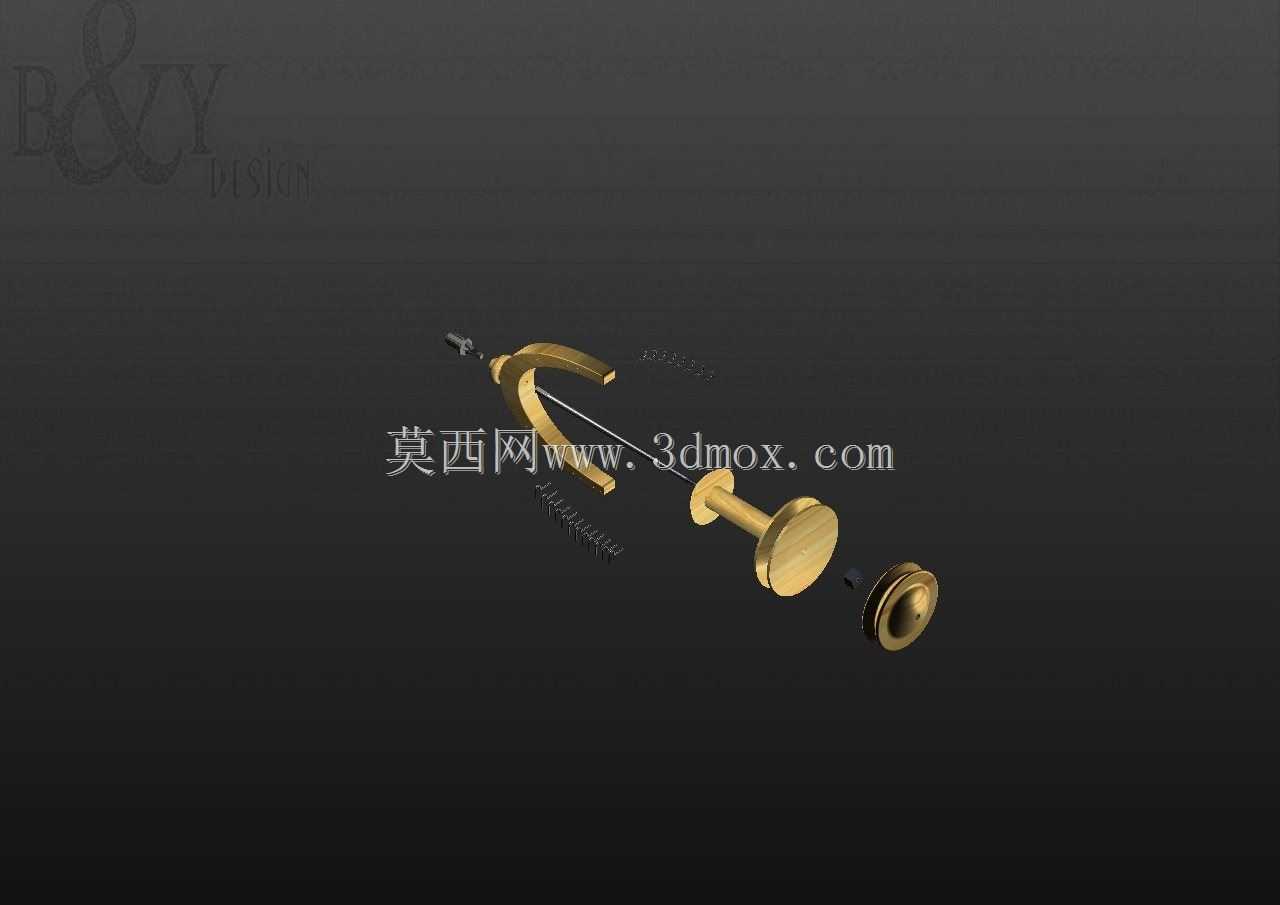

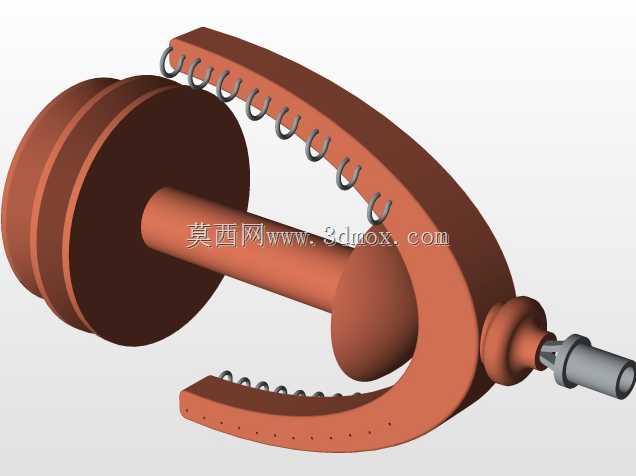

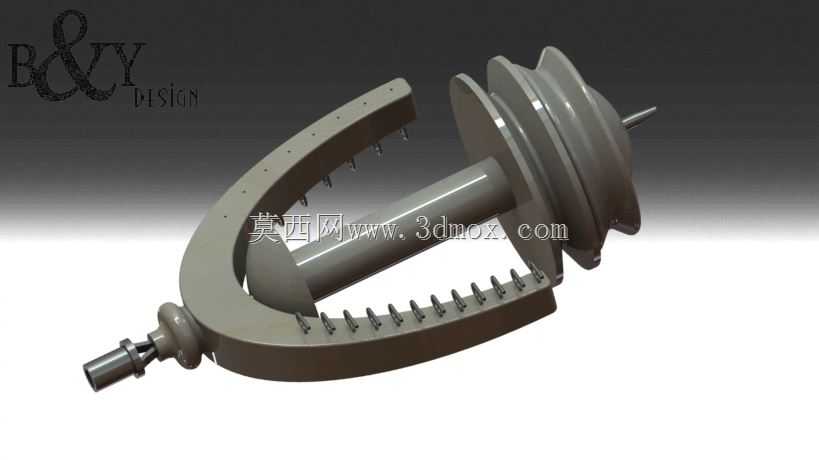

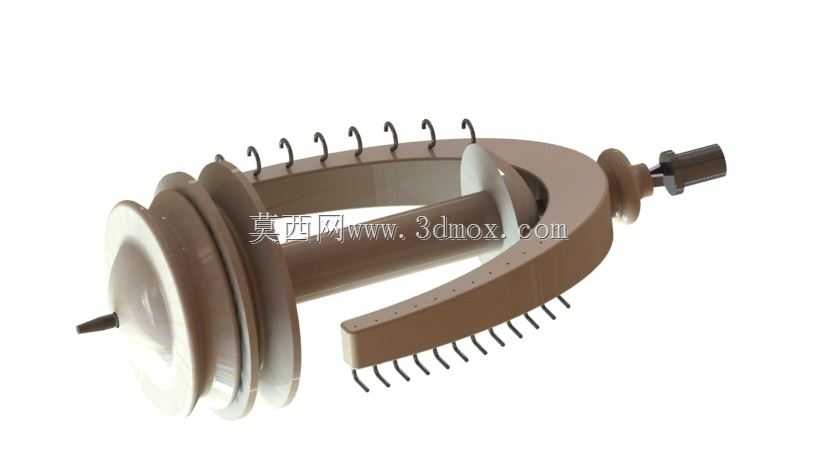

该组件属于环锭纺纱设备核心加捻卷绕机构的关键组成部分，直接参与纱线张力调控与卷绕成型过程，在棉纺、毛纺、混纺纱线生产场景中承担核心功能，其运行稳定性直接决定成纱毛羽、条干均匀度等核心质量指标。从结构组成来看，组件包含弧形飞片架、中心传动轴、多级导纱轮、张力调节弹簧组、端部接头几个核心部分，弧形架采用开口马蹄形构型，内侧沿弧向均匀排布18个圆柱螺旋压缩弹簧，每个弹簧端部对应设置导纱触点，可在纱线高速运行时提供均匀的径向压力，避免纱线张力波动导致的断纱、松圈问题。中心传动轴采用阶梯轴设计，轴身设置两处定位轴肩，分别用于安装两级导纱轮与轴承限位，轴端采用锥面配合结构与设备传动端连接，可保证高速旋转下的同轴度要求，减少运行振动。导纱轮采用多槽V型截面设计，轮槽表面做抛光处理，粗糙度控制在Ra0.8以下，可降低纱线运行过程中的摩擦损伤，适配10-80支不同线密度的纱线导送需求。设计过程中首先围绕纺纱工艺的张力需求确定弧形架的曲率半径，保证纱线在架体内部的包角处于120°-150°的合理区间，既保证足够的摩擦握持力，又不会因包角过大导致纱线拉伸断裂；弹簧的刚度选型经过反复校核，单根弹簧预紧力设置为0.2N，工作行程下最大弹力不超过0.5N，可适配不同支数纱线的张力调节范围，避免弹力过大导致纱线牵伸不匀。安装边界方面，组件总长度控制在220mm，弧形架最大外轮廓直径为110mm，传动轴安装段直径为12mm，端部接头采用M8螺纹接口，可直接适配主流环锭细纱机的安装工位，无需额外改动设备原有安装结构，替换维护便捷。实际运行中，该组件随主轴做高速回转，最高工作转速可达18000r/min，弧形架的动平衡精度控制在G2.5级，可有效降低高速运行下的离心振动，减少设备轴承的磨损速率，延长整机维护周期。导纱轮与轴之间采用含油轴承配合，无需额外加注润滑脂，可适应纺织车间多飞花、高湿度的恶劣工况，避免润滑脂吸附飞花导致的转动卡滞问题。
