电动自行车用同步轮毂电机结构

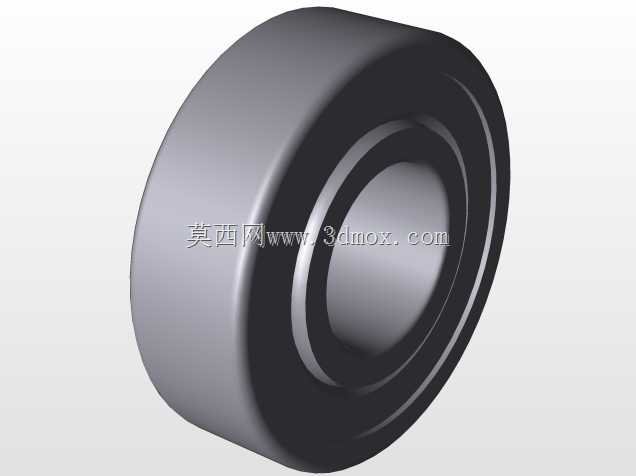

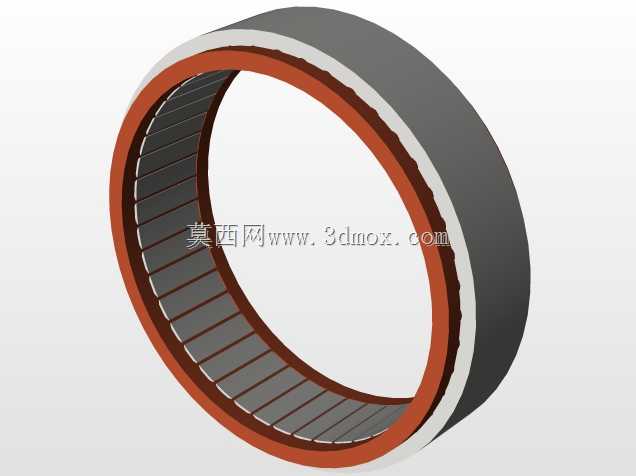

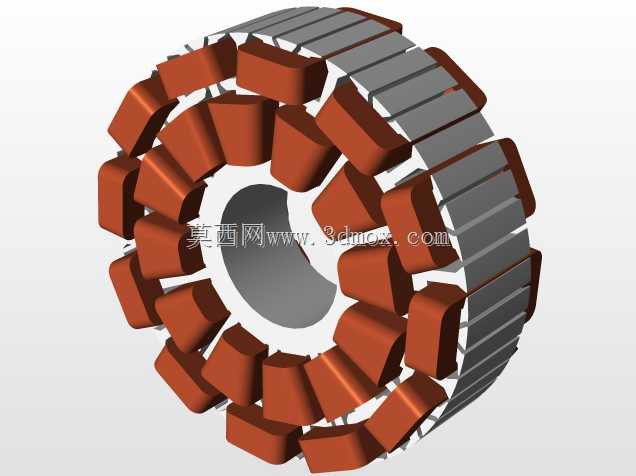

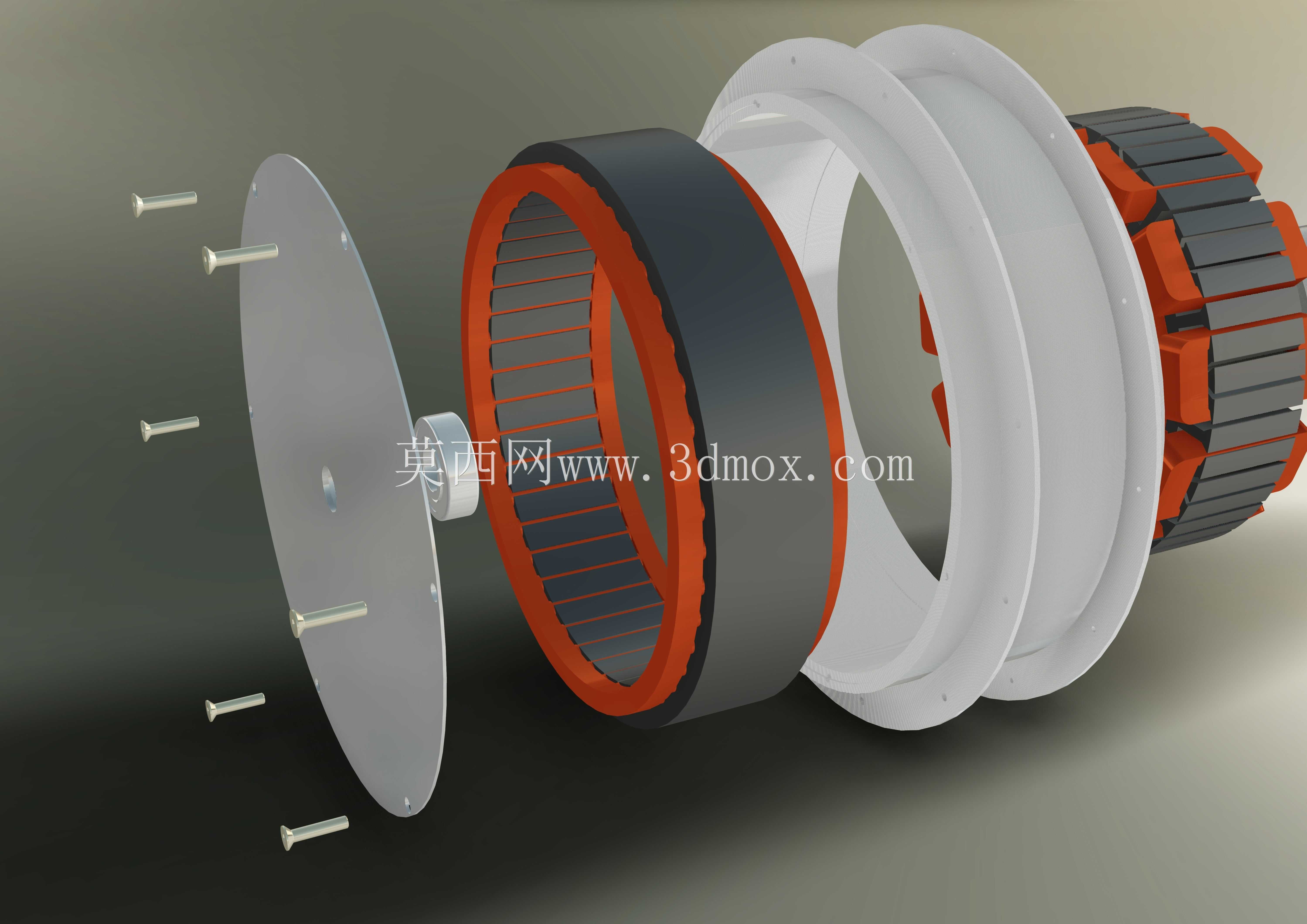

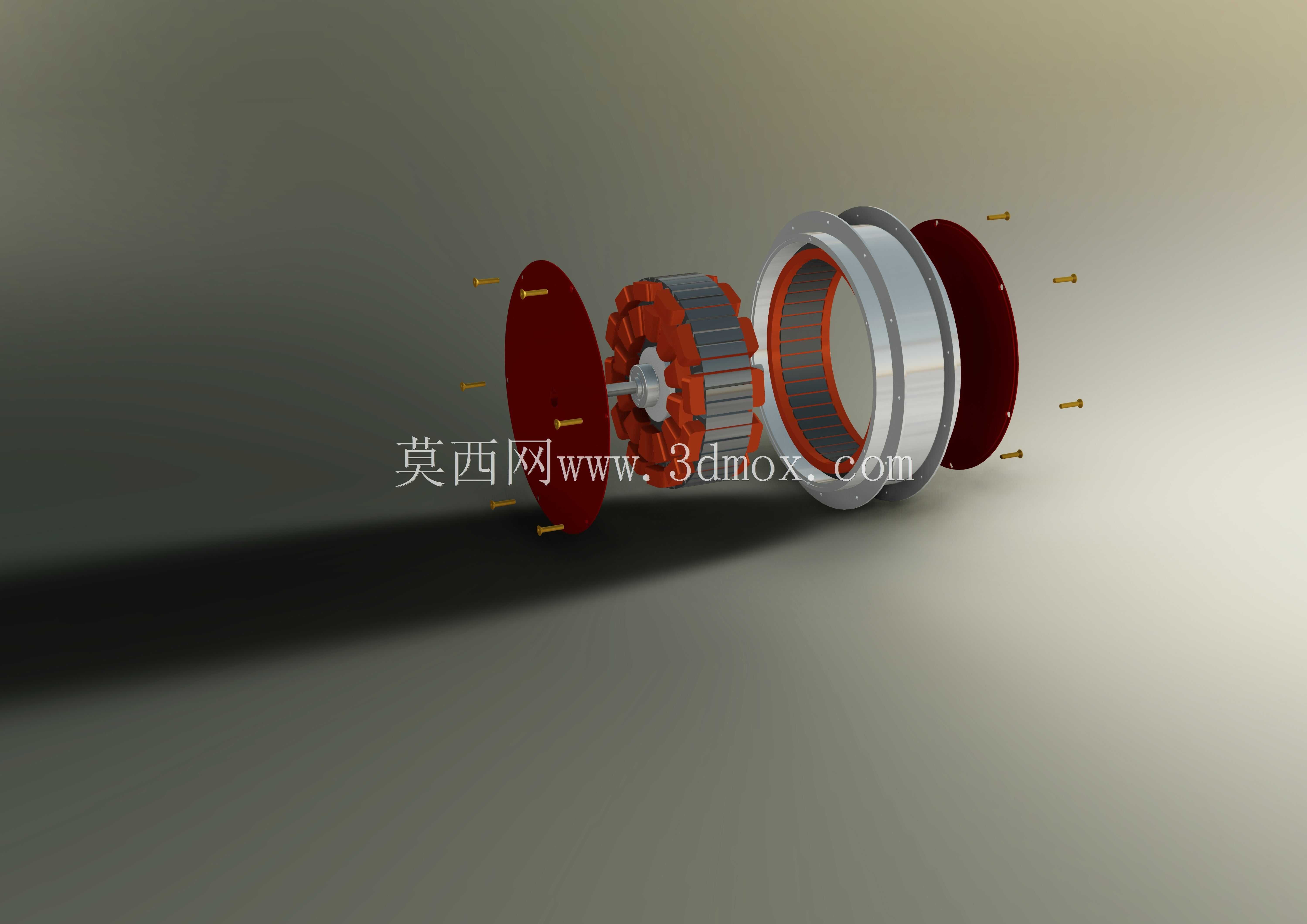

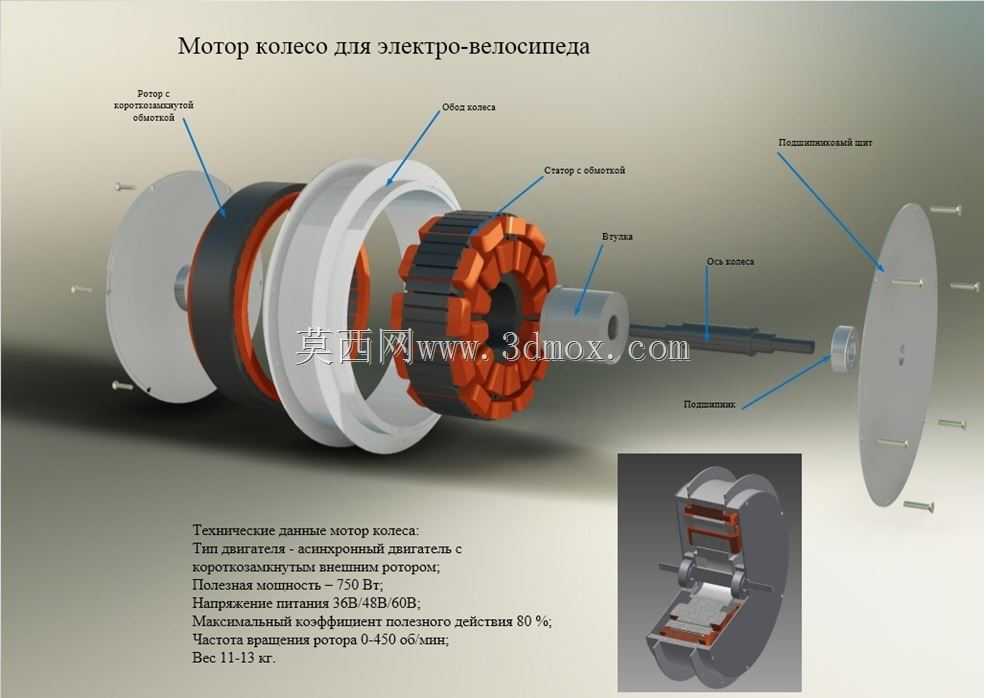

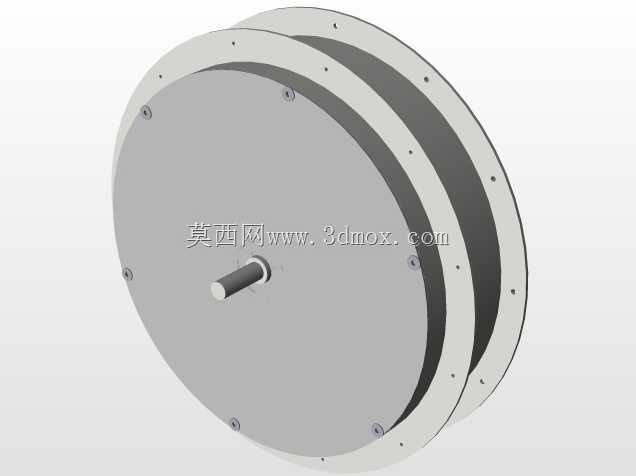

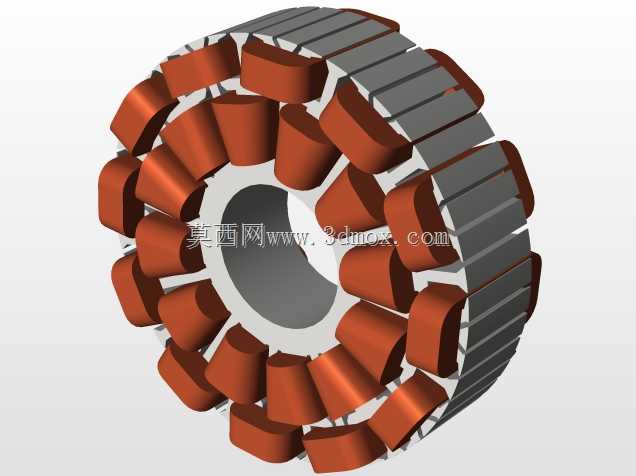

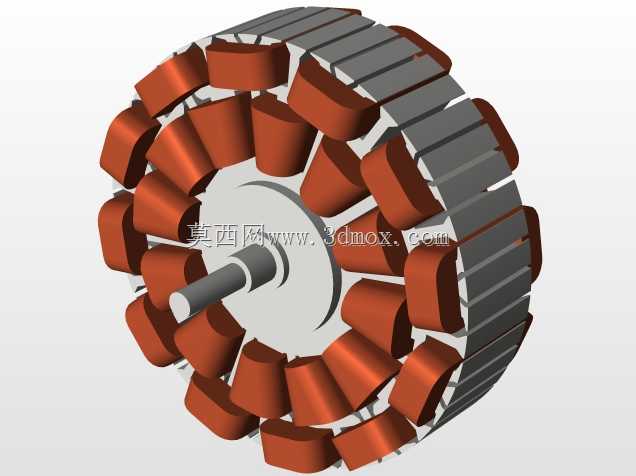

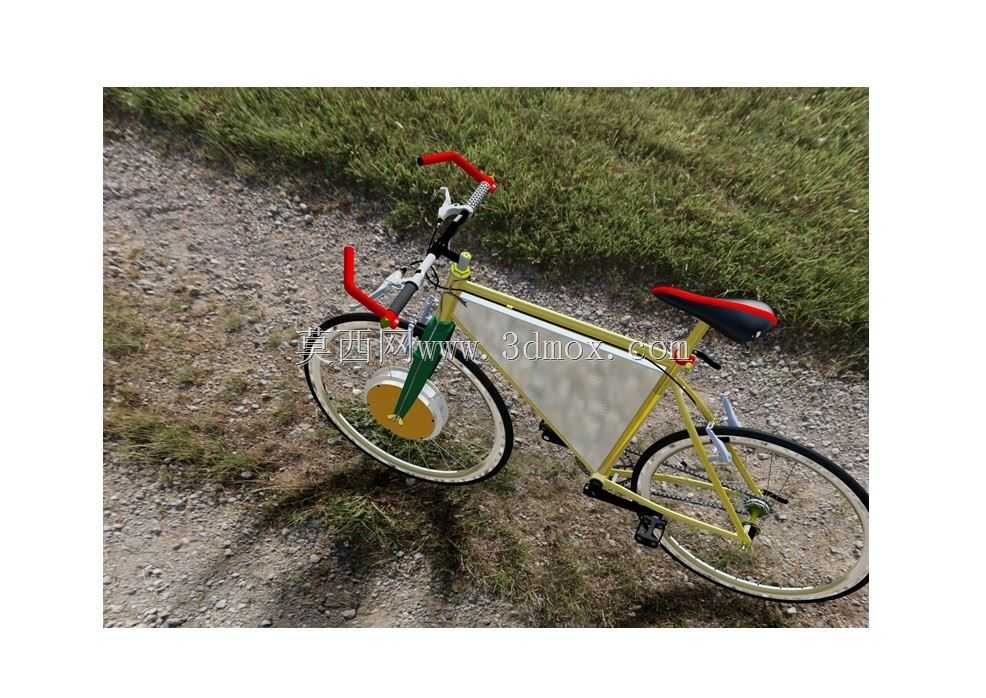

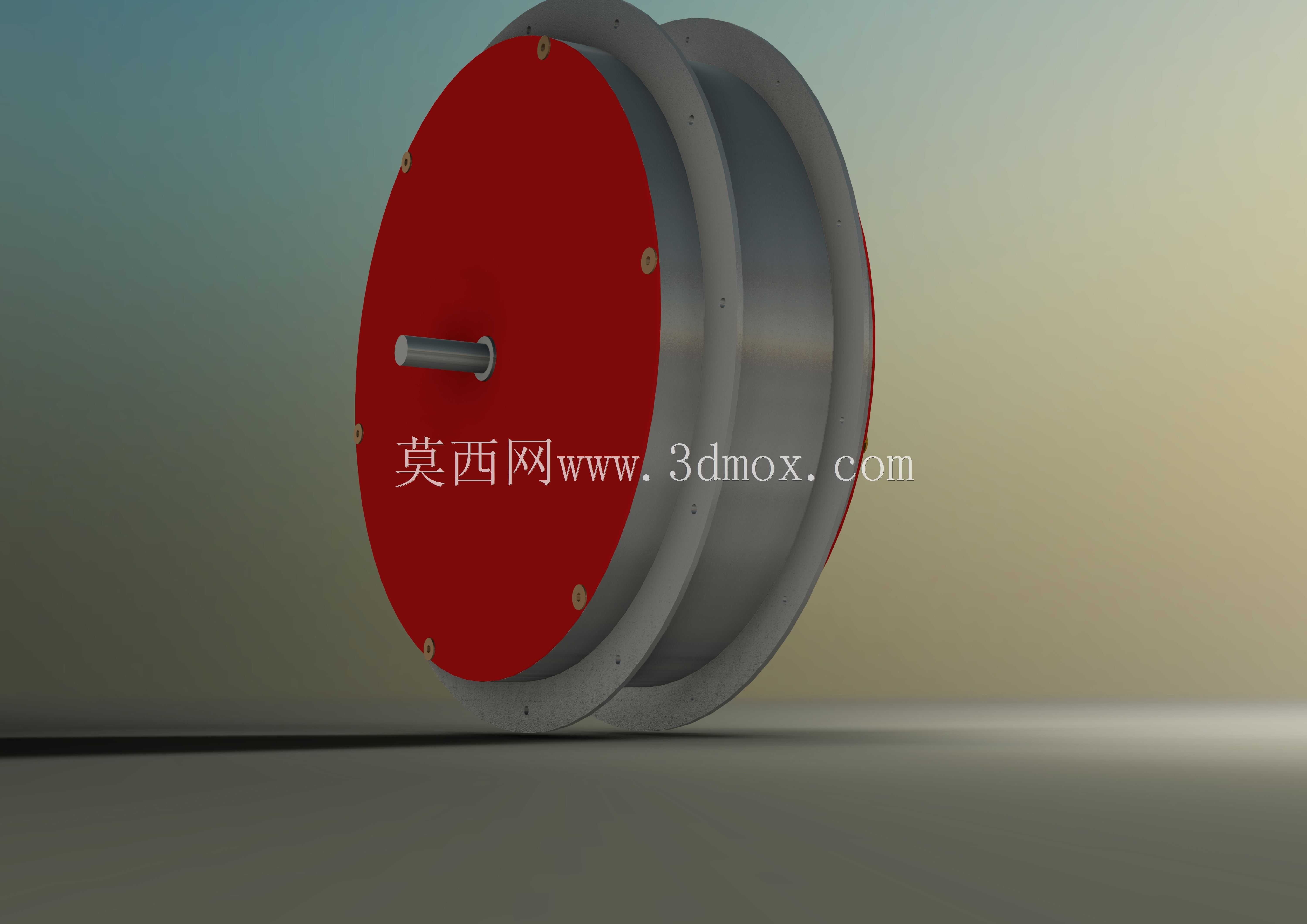

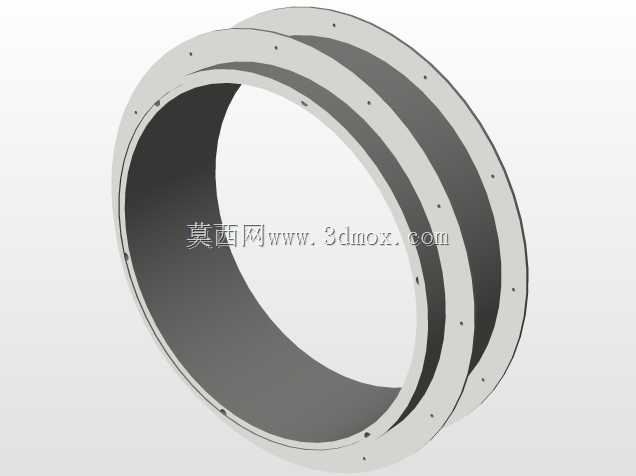

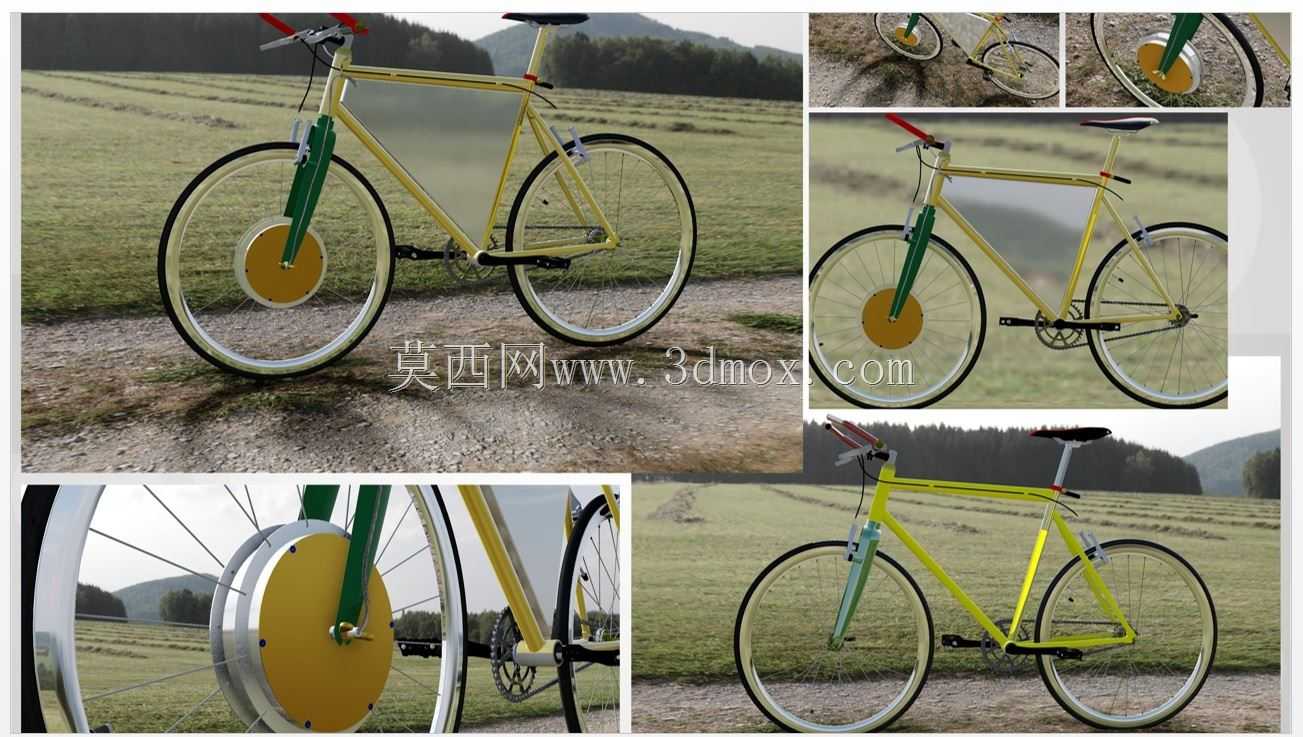

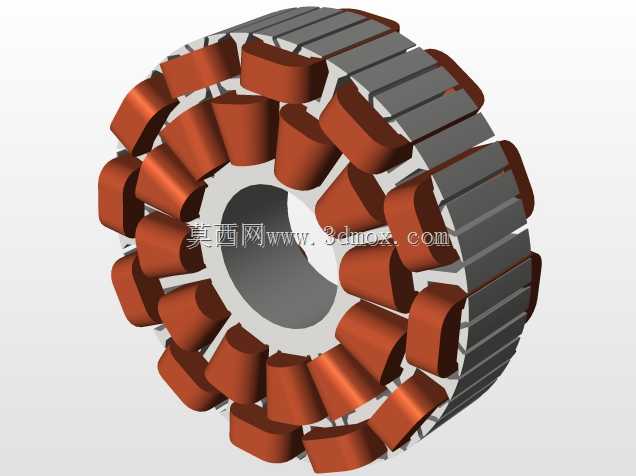

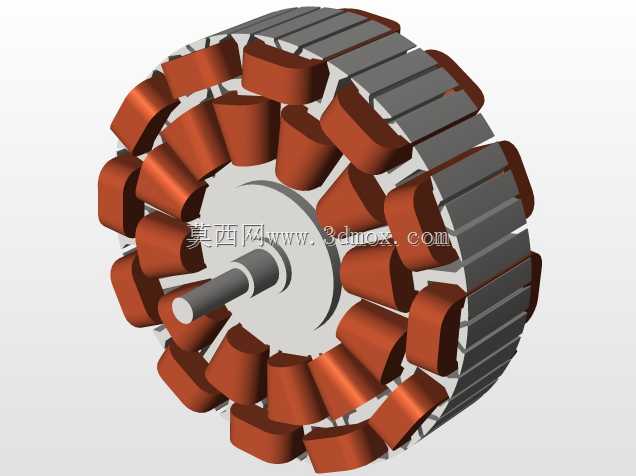

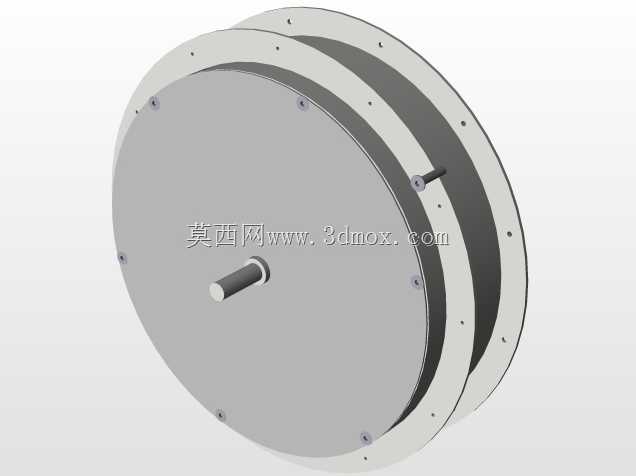

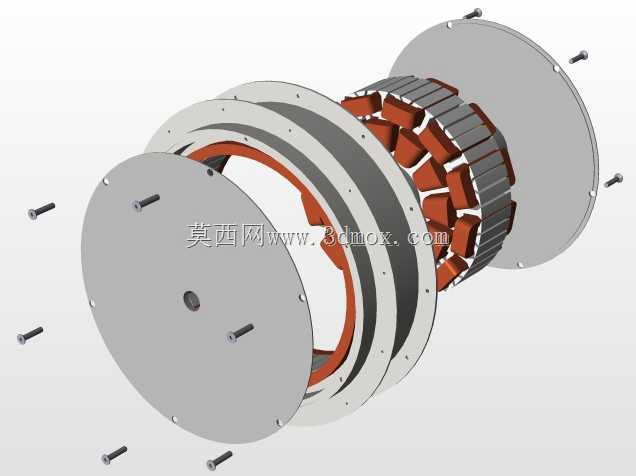

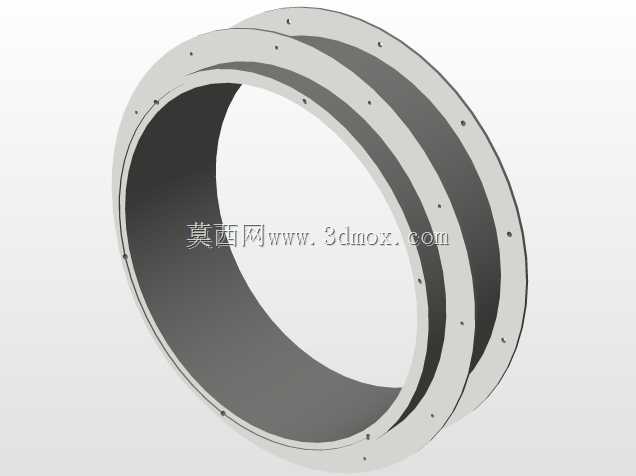

这款轮边驱动的同步动力单元，是专为两轮电动出行载具开发的集成式驱动部件，区别于传统中置电机加链条传动的结构，它将动力输出、减速承载、轮体连接全部整合在轮辋内部，省去了外露传动部件的维护需求，日常使用中不会出现链条松旷、油污沾染裤腿的问题，适配城市通勤、短途代步类电动两轮车的装配需求。从结构拆解来看，该单元采用外转子式同步磁路设计，定子绕组固定在中心轴上，转子外壳直接与轮辋连接，动力输出路径极短，传动损耗远低于多级传动的中置结构，低速起步时扭矩输出直接，应对城市道路的频繁启停、缓坡爬升场景都有足够的动力储备。设计过程中优先考虑了轮组的安装兼容性，中心轴的固定卡槽尺寸匹配常规自行车前叉/后叉的开档宽度，轮辋连接位的螺孔分布符合通用辐条/一体轮的安装标准，不需要对原车车架做额外改造就能完成替换装配。定子部分的绕组排布做了槽满率优化，在有限的轮内空间里尽可能提升铜线填充量，兼顾散热效率与功率密度，转子侧的永磁体贴装结构做了防脱限位设计，应对高速旋转时的离心力载荷，避免长期使用后磁钢移位导致的动力衰减。端盖部分集成了轴承安装位与密封结构，能够阻挡日常骑行中的雨水、扬尘进入电机内部，延长轴承与绕组的使用寿命，出线端的走线槽贴合中心轴侧面布置，不会与轮组旋转部件发生干涉，也避免了走线外露导致的线路磨损。从安装边界来看，整体轴向宽度控制在常规自行车轮组的安装空间范围内，不会超出叉体宽度导致蹭碟、碰车架的问题，径向尺寸适配常见的14-20寸小轮径轮组，外壳的散热筋结构顺着旋转方向布置，骑行时的迎面气流可以直接带走绕组工作产生的热量，持续爬坡工况下也能维持稳定的功率输出，不会因为过热触发动力限制。
