金属齿轮直流减速电机结构设计

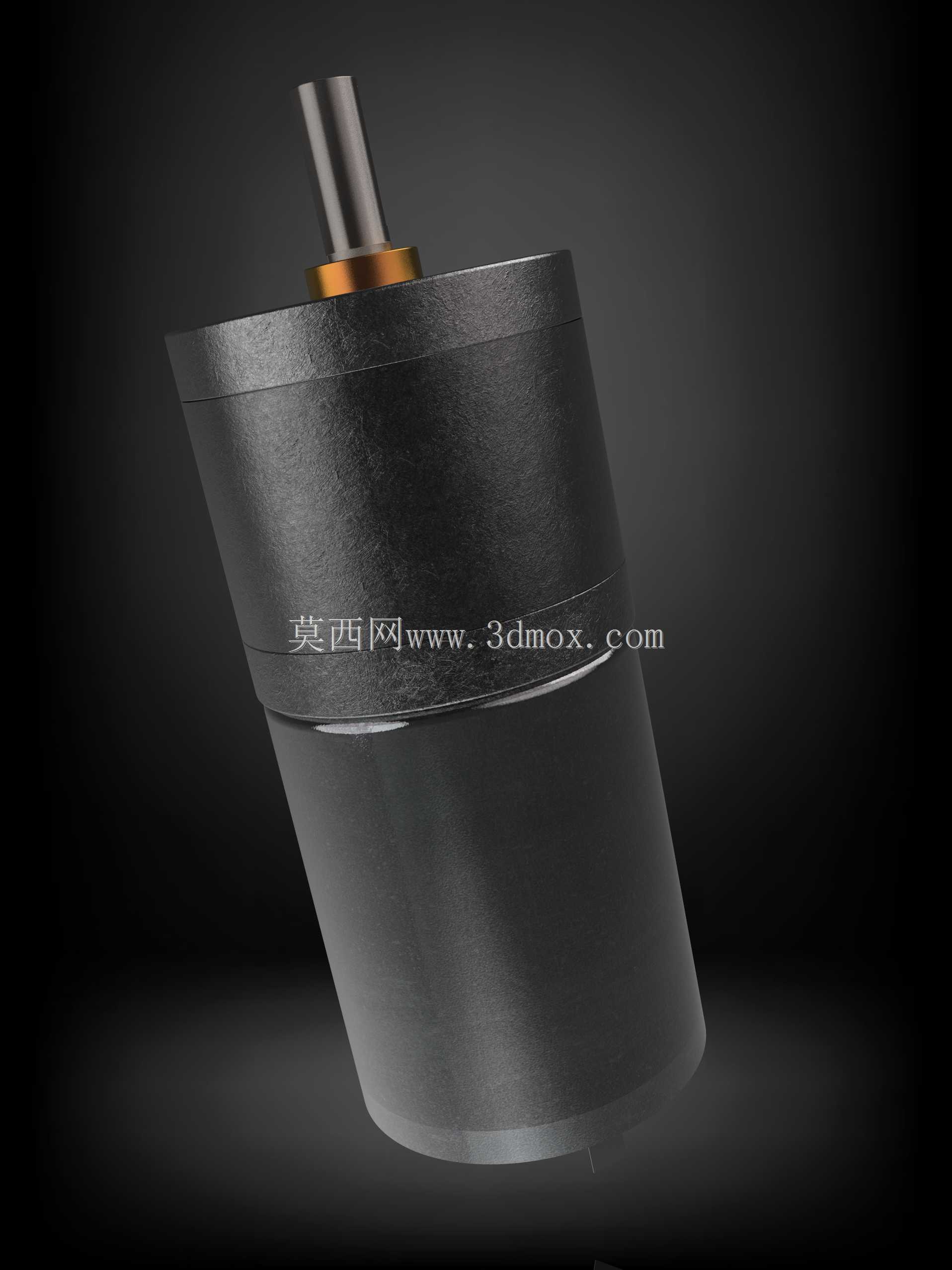

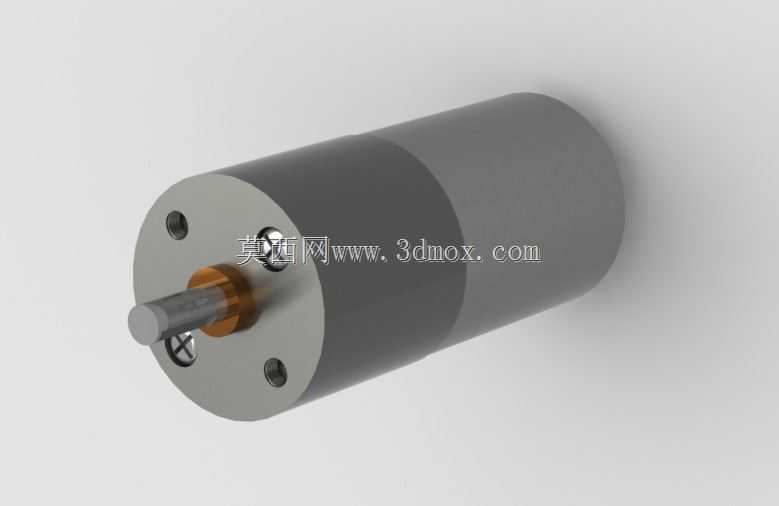

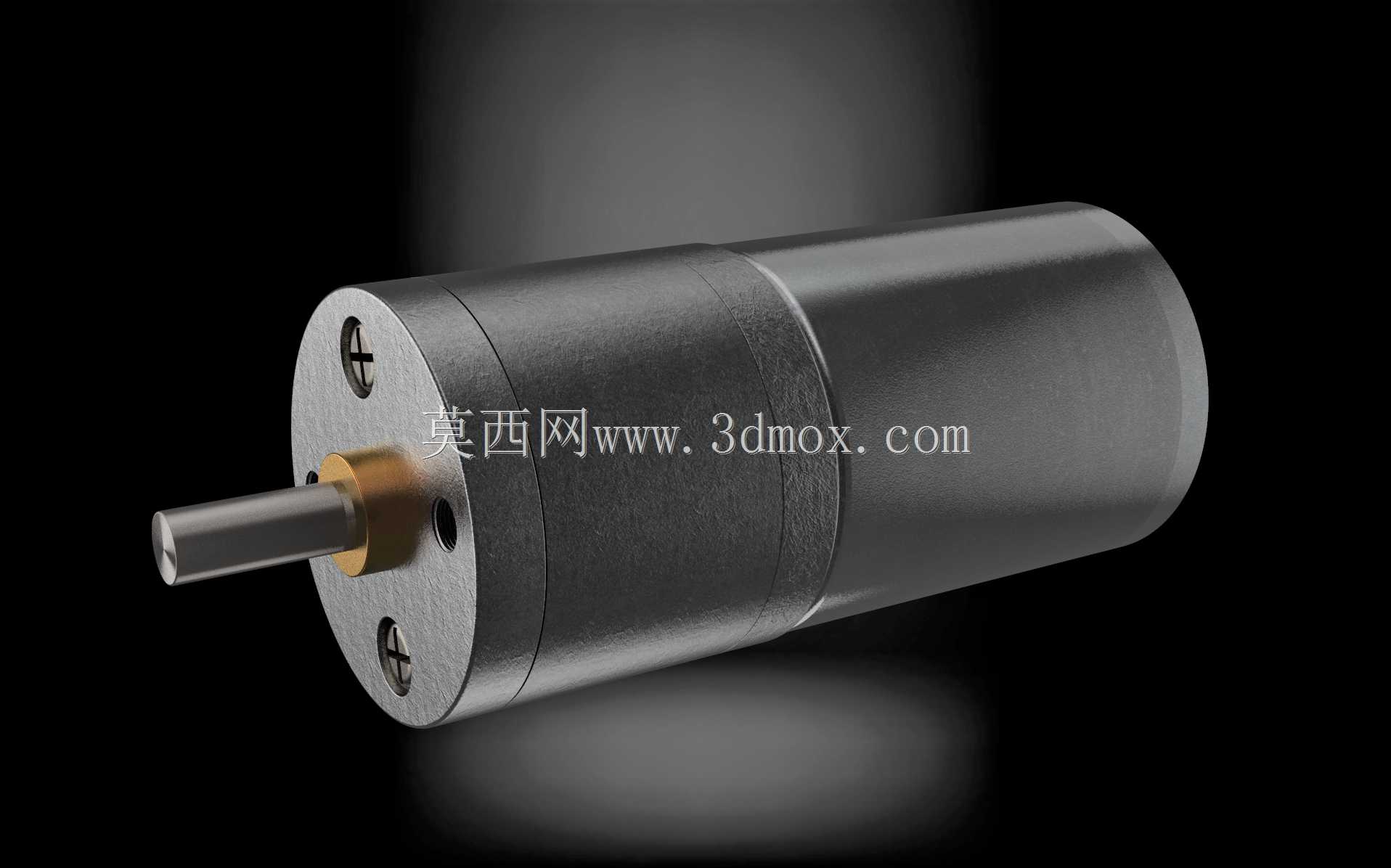

这类带金属齿轮组的直流齿轮马达，在小型自动化设备、智能小家电、民用电动装置里应用极广，常见于电动窗帘驱动模块、小型输送线动力端、智能门锁执行机构、桌面级3D打印机送料机构、小型机器人关节驱动这类对输出扭矩有要求、安装空间受限的场景。从结构设计逻辑来看，整机采用同轴式布局，电机本体与减速箱集成在同一条轴线上，输出轴直接从减速箱端盖中心伸出，能最大程度压缩径向安装尺寸，适配狭小的设备内部安装空间。设计时首先要匹配输出端的负载需求，12V供电工况下，经过三级金属直齿轮减速后，输出轴转速被降至133RPM区间，输出扭矩可达到20Kg.cm，足够驱动中低负载的回转类执行机构，金属齿轮的选用相比塑胶齿轮，能承受更大的瞬时冲击负载，长期运行的齿面磨损量更低，适合需要频繁正反转、启停的工作场景。从安装边界来看，减速箱端盖采用圆形法兰结构，端面上预留两个对称的十字槽安装螺丝位，安装时可通过端盖法兰直接贴合设备安装板，用两颗螺丝即可完成固定，不需要额外设计复杂的安装支架，输出轴为标准圆柱光轴，可通过紧定螺钉、联轴器或者过盈配合连接负载轮、摆杆等执行件，轴伸长度经过优化，既保证足够的配合长度传递扭矩，又不会因为轴伸过长导致径向跳动超差。设计过程中需要重点考虑齿轮组的啮合间隙控制，减速箱壳体采用精密机加工的金属筒体，各级齿轮的轴孔同轴度公差控制在0.02mm以内，避免因为同轴度偏差导致齿轮传动卡滞、运行噪音过大的问题；输出端的铜质衬套能承受输出轴的径向载荷，相比塑料轴承耐磨性能提升数倍，同时能降低运转时的摩擦阻力。电机本体与减速箱的连接采用过盈压装加卡扣固定的方式，不需要额外螺丝紧固，装配工序更简单，适合批量生产组装。在选型适配时，要注意整机的轴向总长度，预留足够的布线空间，电机尾部的供电导线需要做防拉扯处理，避免设备运行过程中导线被扯断；输出轴的负载不能超过额定扭矩的1.2倍，否则容易导致齿轮断齿、电机堵转烧毁。这类集成式减速电机不需要用户自行设计减速机构，直接选型后即可接入驱动电路使用，能大幅缩短小型设备的开发周期，减少传动结构的设计工作量，在民用小型电动产品、桌面级自动化装置领域的适配性极强。
