带螺纹密封盖的波纹便携小瓶结构设计

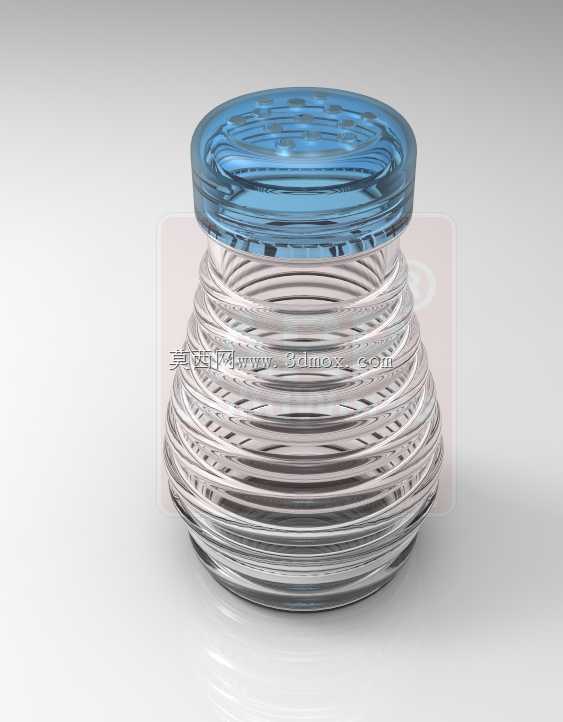

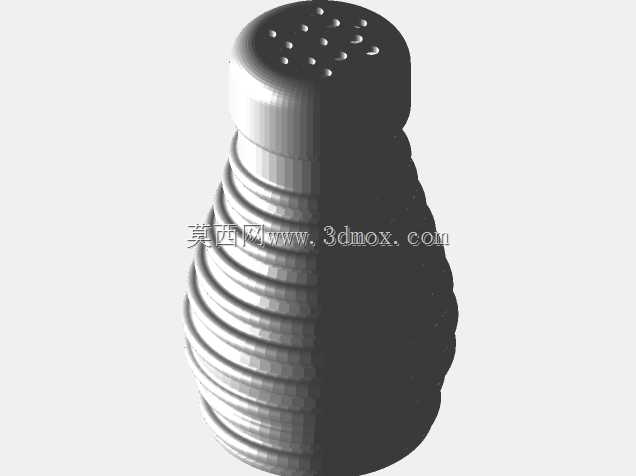

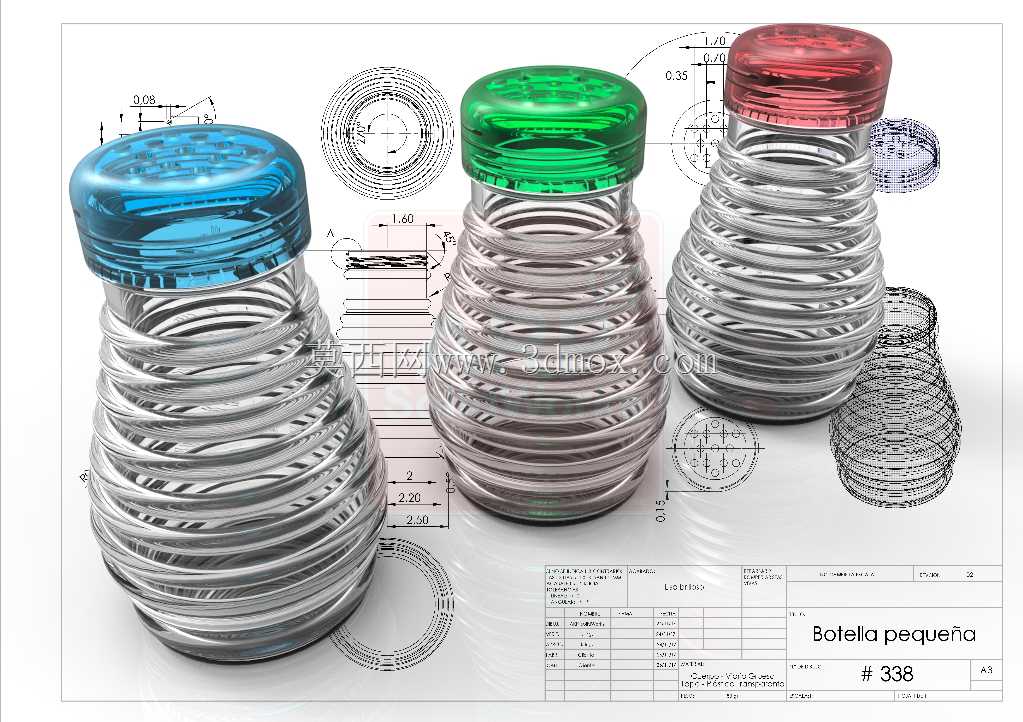

这类带螺纹密封盖的波纹小瓶，日常多应用在日化小样分装、便携饮品盛装、实验试剂临时存储等场景，不同场景下对瓶身的密封性能、握持手感、抗形变能力的要求各有侧重，建模阶段需要把这些实际使用需求拆解到每一处结构细节里。从结构设计逻辑来看，瓶身采用连续环形波纹结构并非单纯为了外观辨识度，首先是提升瓶身的径向抗挤压能力，日常放在包袋内受到外力挤压时，波纹段可以通过微小的形变分散应力，避免瓶身直接出现凹陷开裂，同时波纹形成的环形凹凸结构能大幅提升握持时的摩擦力，即便手上沾有水渍或者洗护类液体，也能稳定抓握不会打滑。瓶口的螺纹结构是密封设计的核心，建模时需要严格匹配瓶盖内螺纹的旋合行程，预留足够的密封压紧量，螺纹牙型选用标准的圆弧形牙，既可以降低旋合时的卡顿感，也能避免尖锐牙型在反复开合过程中出现磨损溢料的问题，瓶盖顶部做了内凹的防滑纹理，方便使用者施加旋紧的扭矩，不需要额外借助工具就能实现可靠密封。从尺寸边界来看，这类小瓶的整体高度控制在单手握持的舒适区间，最大瓶身直径适配常规的杯架以及包袋侧兜尺寸，瓶口内径兼顾液体倾倒时的流速控制，不会因为口径过大导致倾倒时流量失控洒出，也不会因为口径过小造成灌装、清洁的不便。瓶底做了微向内凹的平底结构，放置在平面上时可以形成稳定的支撑环，避免因为瓶底轻微形变出现放置不稳晃动的问题，同时内凹结构可以让瓶身成型时的冷却收缩应力集中在底部非接触面，不会影响瓶身的整体外观平整度。建模过程中需要重点核对螺纹旋合的干涉检查，尤其是瓶盖与瓶口配合的密封段，要保证旋紧后瓶盖端面与瓶口密封圈的压紧量均匀，不会出现单侧间隙导致的渗漏问题，波纹段的过渡圆角需要统一做R角处理，避免应力集中在波纹根部，导致灌装后或者受挤压时出现开裂，不同颜色的瓶盖对应不同的内容物分类标识，结构上完全通用互换，不需要针对不同颜色单独调整配合尺寸，降低后续开模生产的零件种类，提升装配效率。
