双立柱结构碰撞运动轨迹演示装置

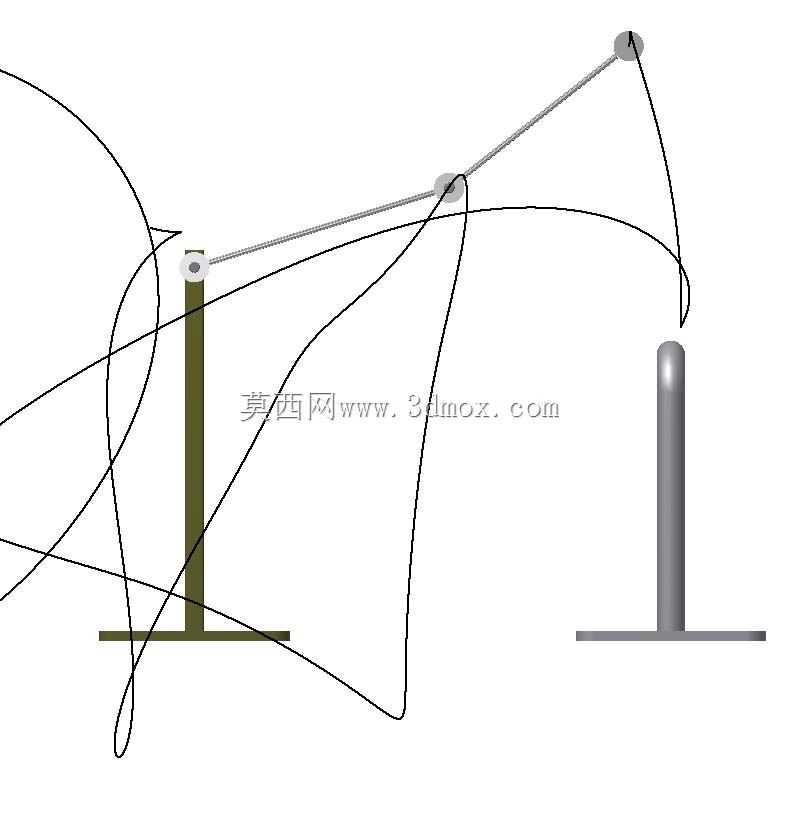

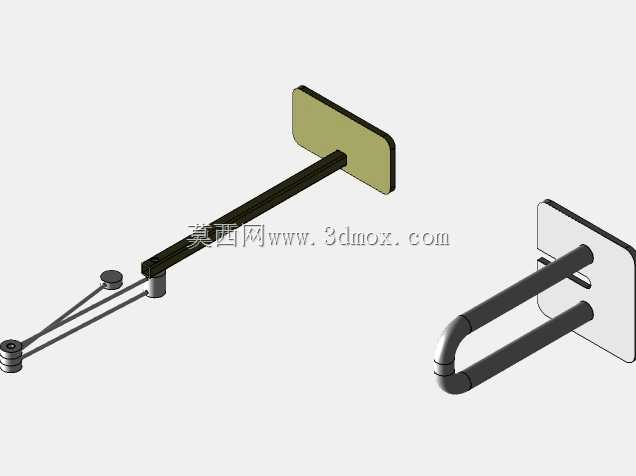

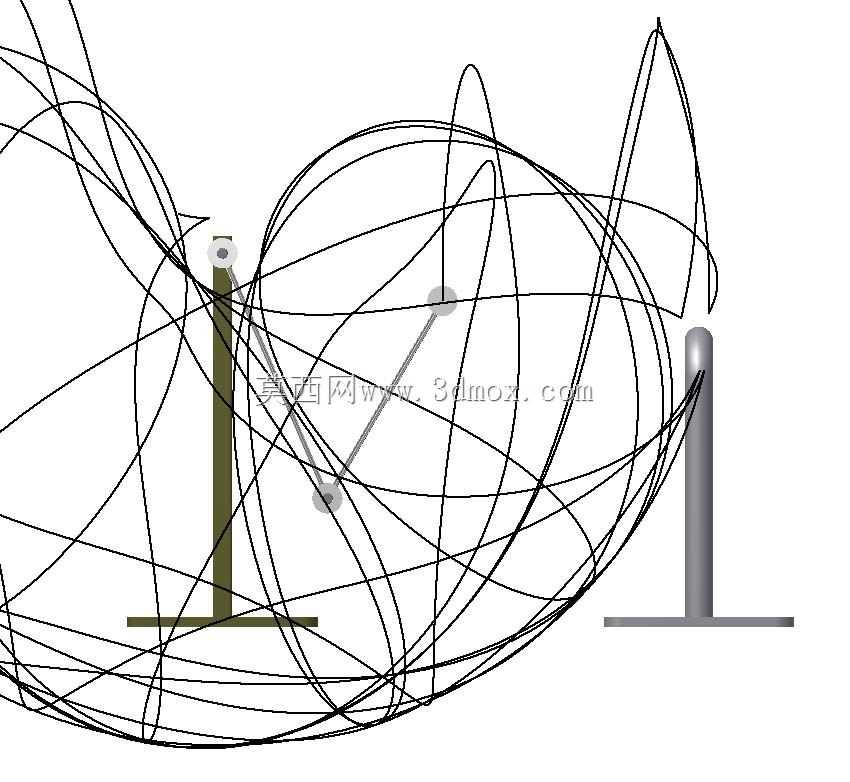

这套摆杆碰撞演示结构，核心是通过两组独立的立式支撑立柱搭配铰接摆杆组件，复现无摩擦工况下多刚体接触碰撞的完整运动轨迹，常被用于机械原理教学实验室的运动学演示环节，也可作为动力学仿真验证的物理参照载体，帮助设计人员直观理解2D平面内接触关节的运动传递逻辑。从结构布局来看，左侧立柱采用T型落地支撑结构，立柱顶端设置铰接转轴，连接三段式铰接摆杆组，摆杆间的铰接点均做低摩擦处理，模拟理想铰接的转动约束；右侧立柱为单圆柱直杆搭配圆形落地底座，立柱顶端设置圆弧碰撞端头，作为摆杆运动过程中的刚性碰撞边界，两组立柱的底座均为平面贴合式结构，安装时仅需保证安装平面水平度公差在0.2mm/m范围内，即可避免立柱倾斜带来的运动轨迹偏差。设计过程中，首先通过运动学方程推导摆杆组的初始摆动角度范围，确定右侧碰撞立柱的安装位置，保证摆杆末端在最大摆幅下能够与碰撞端头产生正碰，同时避免摆杆运动过程中与立柱本体发生卡滞；摆杆的铰接点位置经过反复迭代调整，确保碰撞后摆杆组的运动轨迹能够覆盖预设的演示范围，所有运动副均保留0.1mm的转动间隙，模拟实际加工装配后的真实配合状态，不会出现理想约束下的运动锁死问题。在实际教学应用场景中，这套装置可以配合高速摄像设备捕捉摆杆碰撞瞬间的姿态变化，帮助学生理解碰撞过程中的动量传递规律，也可以作为动力学仿真软件的验证模型，对比仿真结果与实际物理运动的轨迹差异，修正仿真参数中的接触刚度、阻尼系数设置；在机构研发场景中，这套摆杆碰撞的结构逻辑也可被借鉴到缓冲机构、限位摆动机构的设计中，通过调整摆杆长度、铰接点位置、碰撞端的材质硬度，获得不同的碰撞回弹特性，适配不同设备的摆动限位需求。从安装边界来看，整套装置的水平投影范围覆盖摆杆运动的最大轨迹包络面，安装时需要在轨迹包络范围外预留至少50mm的安全间隙，避免摆杆运动过程中与周边设备、人员发生触碰；立柱底座通过沉头螺栓固定在安装平台上，螺栓的预紧力需要控制在合理范围，既保证底座固定牢靠不会在摆杆碰撞时产生位移，也避免预紧力过大导致底座变形影响立柱垂直度。整套结构没有复杂的传动组件，所有运动部件均为外露式设计，既方便观察运动过程，也便于后期维护调整，铰接点的转轴采用快拆结构，可以快速更换不同长度的摆杆，调整演示的运动轨迹形态，适配不同的演示或验证需求。
