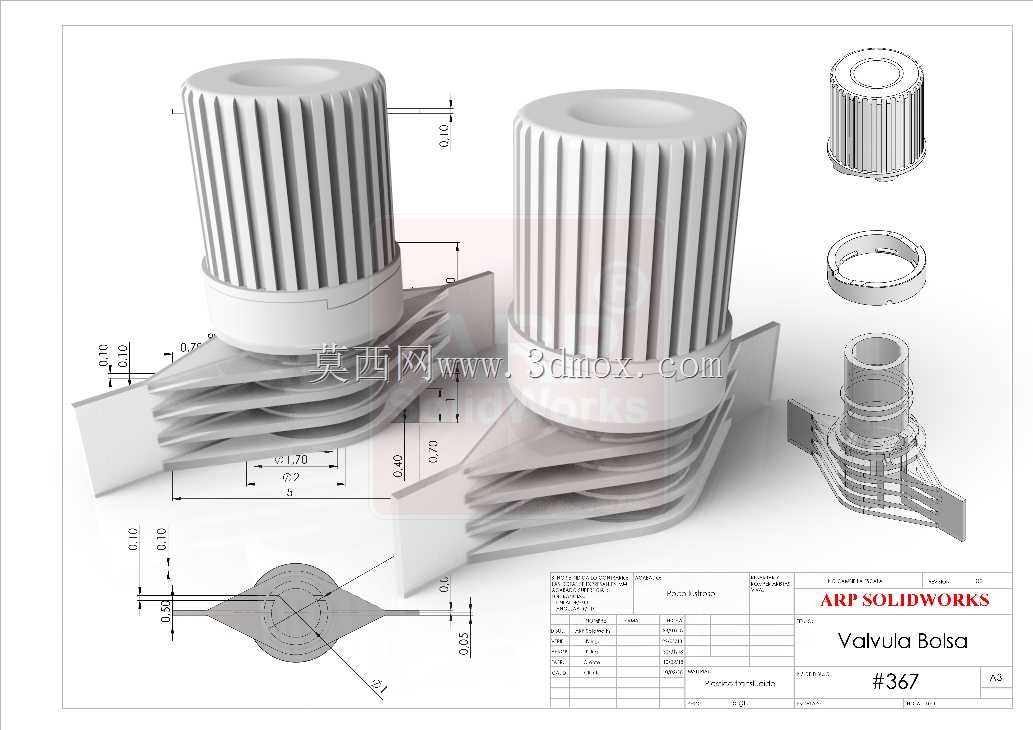

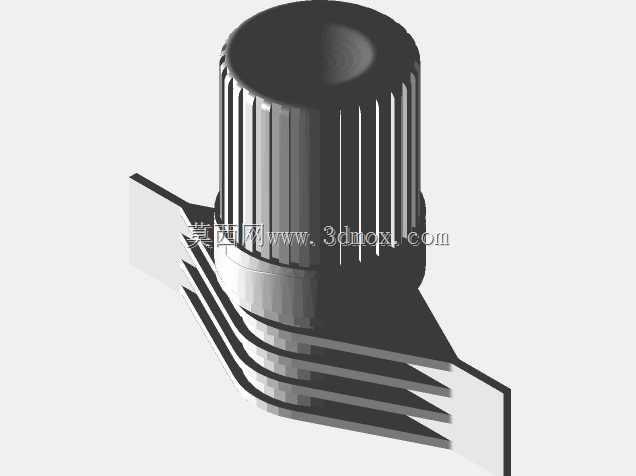

带翅片导流结构袋式阀三维结构设计

该阀件主要应用于小通径流体管路的通断控制场景，常见于小型实验流体回路、家用净水设备支路、紧凑型气动控制回路中，承担介质流向切换、通断管控的核心作用，区别于常规通径阀，其自带的多层翅片式导流结构可在介质流经时打散紊流，降低阀后流阻，同时增大阀体与外界的接触面积，适配带温介质流经时的散热需求，避免密封件长期处于高温工况加速老化。从结构设计逻辑来看，上部带竖向防滑筋的筒体为操作与主体容纳段，竖向筋条沿筒壁周向均匀排布，既可以在手动旋拧操作时增大手部摩擦力，也能作为加强筋提升筒体径向抗形变能力，避免安装旋紧时筒壁受力开裂；下部多层斜向翅片构成导流与安装定位段，翅片沿介质流出方向呈渐扩排布，可引导介质平缓流出阀腔，减少出口端的涡流振动，同时翅片的层间间隙可作为安装时的对位参照，方便施工人员快速对齐管路安装位。尺寸边界上，主体筒体的外径适配常规小通径快插管路的安装公差，下部导流段的最大外轮廓尺寸控制在筒体直径的1.7倍范围内，安装时无需额外扩大管路预留空间，可直接嵌入紧凑排布的管路组中；筒体顶部的内凹结构为密封件安装位，可嵌入标准O型圈实现与上端对接件的静密封，下部流出端的阶梯轴结构可直接插入对应内径的软管，配合卡箍即可完成固定，无需额外加工转接头。建模过程中需重点关注翅片与筒体衔接处的圆角过渡，避免直角结构造成的应力集中，同时要保证周向筋条的排布角度一致，保障手动操作时的受力均匀性；密封位的尺寸公差需控制在合理范围，过大会导致密封件挤压变形失效，过小则会出现装配间隙引发介质渗漏。该阀件的结构设计兼顾了操作便利性、流道优化与安装适配性，在小流量流体控制场景下可替代常规直角阀，降低管路整体的流阻损失与安装空间占用。
