气动系统空气导向控制阀结构设计

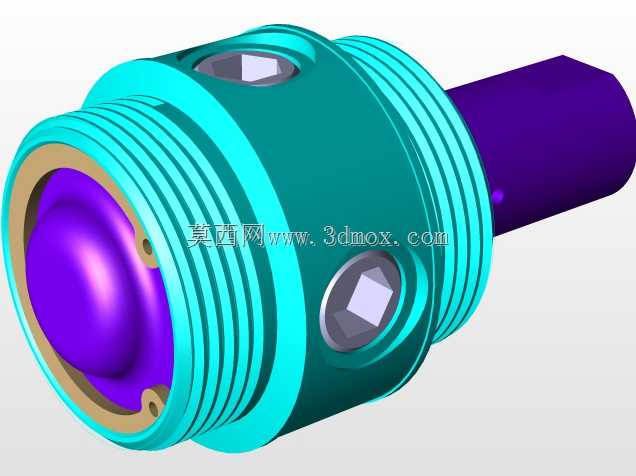

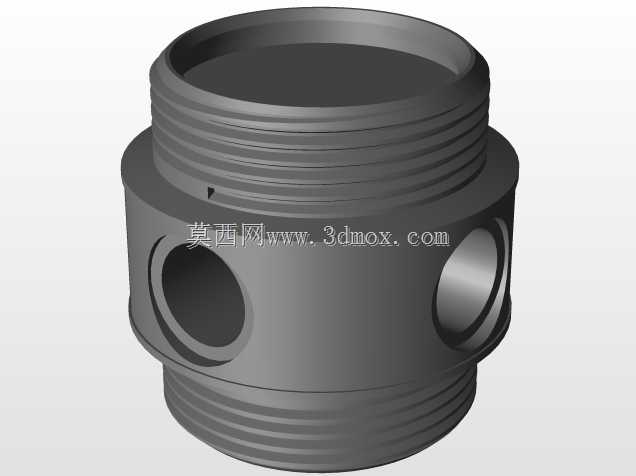

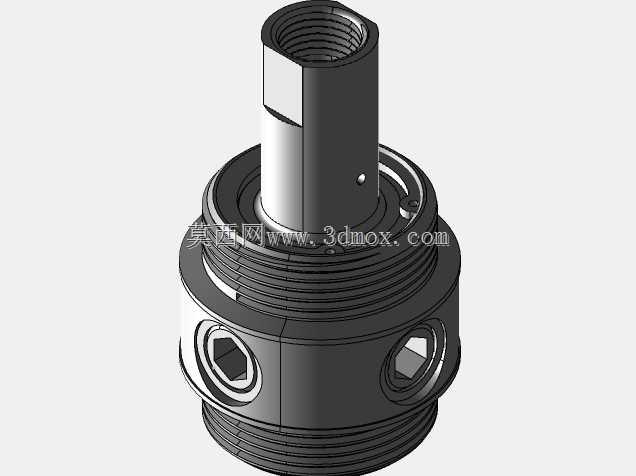

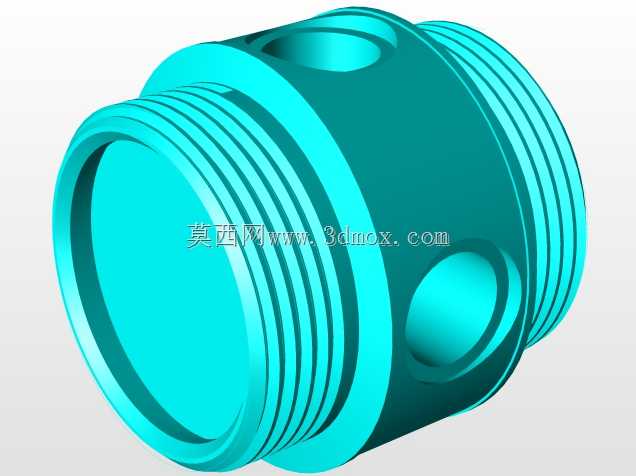

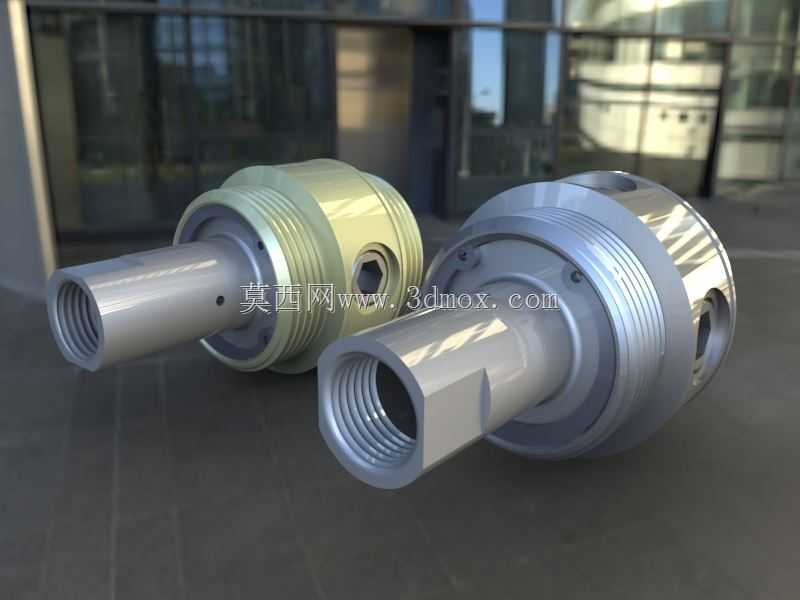

这款空气导向阀主要应用在工业气动控制回路中，承担压缩空气流向切换、通路导向的核心作用，常见于自动化生产线气动执行机构配套、气动工装夹具气路分配、小型气动设备的气路换向单元中，能够根据气路压力变化或者外部控制信号，调整压缩空气的输出通路，驱动后续气缸、气动马达等执行元件完成预设动作。从结构设计来看，主体采用回转式对称布局，一端设置外螺纹连接段用于和上游供气管道对接，内孔加工有标准管螺纹，保证供气连接的密封性，避免压缩空气泄漏造成压力损失；主体侧面开设径向通油（气）孔，用于连接下游不同的执行气路，孔位周边做了倒角处理，降低管路安装时的密封件切割风险。阀体外圆部分设计有多道环形密封槽，用于安装O型密封圈，当阀件嵌入安装基座时，能够实现不同气腔之间的可靠密封，防止不同通路的压缩空气串腔影响控制精度。端部的圆柱导向段做了精密外圆磨削，和安装基座的导向孔采用小间隙配合，既保证阀件动作时的同轴度，避免卡滞，也能减少动作过程中的磨损量，延长使用寿命。设计过程中优先考虑了安装边界的适配性，整体轴向尺寸控制在常规气动阀的安装空间范围内，最大外圆直径适配主流的标准阀座安装孔，不需要对现有设备的安装基座做额外改造即可直接替换同规格阀件。在功能特性上，内部流道做了圆弧过渡处理，减少压缩空气通过时的沿程阻力，降低气路压力损耗，提升气动系统的能量利用效率；金属本体采用硬质合金材质做表面处理，具备一定的耐磨和抗腐蚀能力，能够适应常规工业车间内带少量水汽、油雾的压缩空气工况，不会因为短期的杂质冲刷出现流道锈蚀或者密封面损伤。在实际选型配套时，需要注意对接管路的螺纹规格和阀件两端的螺纹匹配，安装时保证径向气孔和基座上的气路孔位对正，密封槽内的密封圈安装时不能有扭曲，避免后续使用过程中出现泄漏。这类导向阀相比普通的换向阀，结构更紧凑，适合安装空间受限的小型气动设备上，比如小型气动机械手的末端执行器气路控制、台式气动压装设备的气路切换单元，都能看到这类结构阀件的应用，其回转式的结构设计也方便集成到集成式气动阀岛中，和其他阀件组合实现多通路的复杂气路控制。
