褶皱收口玻璃装饰容器曲面造型设计

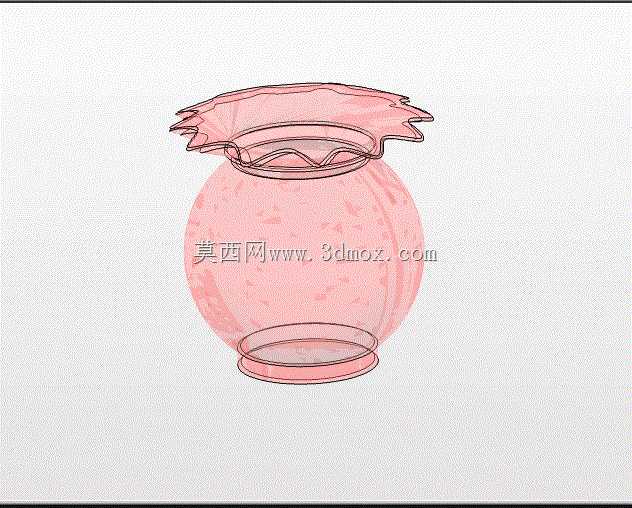

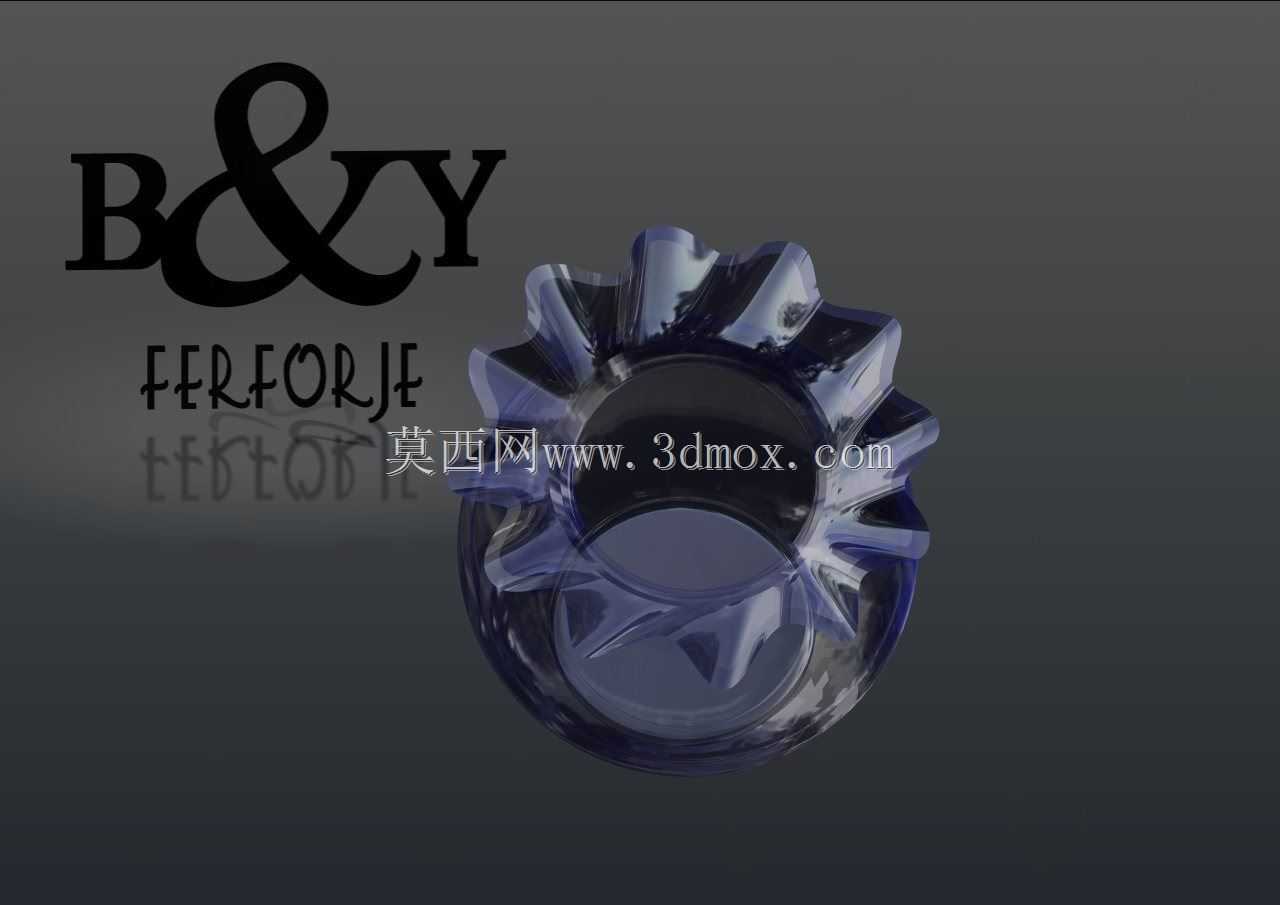

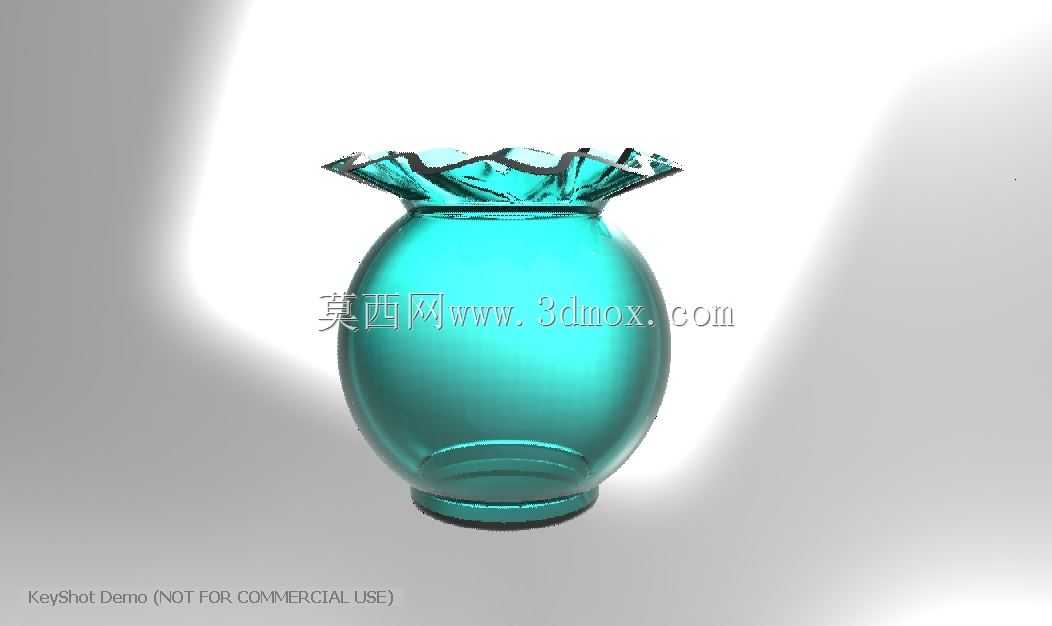

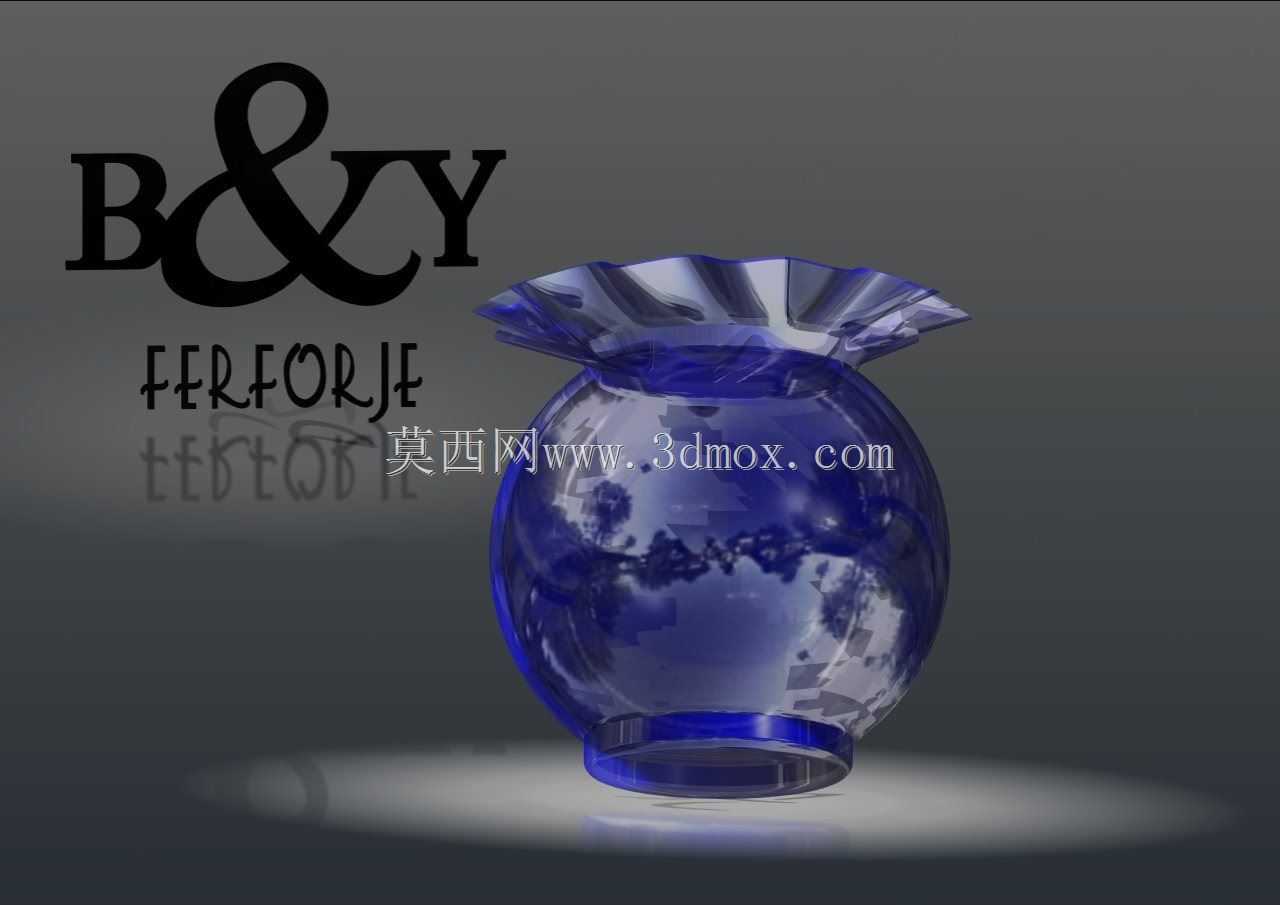

本次完成的曲面造型作品，核心是实现带褶皱收口的玻璃质感容器结构，这类造型常应用于文创装饰摆件、香薰容器、工艺礼品包装的外观结构设计环节，在文创产品开发、家居软装配件生产领域有较多落地场景。从实际功能来看，该容器主体为球形储纳腔体，上部的褶皱收口结构既可以作为装饰元素提升产品视觉辨识度，也能配合软木塞、密封盖实现腔体的封闭，避免内部盛装的香薰液、装饰干花等内容物洒落，同时褶皱形成的不规则边缘还能在光线照射下形成特殊的折射光影，强化玻璃材质的通透质感。设计过程中没有采用常规的回转体直口结构，而是先构建球形主体的基础旋转曲面，保证腔体内部容积满足小型装饰容器的使用需求，主体曲面的曲率过渡全程保持G2连续，避免后续渲染或开模环节出现曲面褶皱、光影断层的问题。上部收口部分没有直接做拉伸切除，而是先绘制多组不规则的波浪形轮廓曲线，通过投影命令将曲线映射到主体曲面的上部开口位置，再以这些投影曲线为边界，通过多截面放样生成褶皱形态的收口曲面，每一处褶皱的起伏高度控制在12mm以内，既保证褶皱的视觉立体感，又不会因为起伏过大导致后续生产环节出现壁厚不均的问题。整体造型的最大外轮廓直径控制在120mm，总高度控制在150mm，安装摆放时的底部支撑面为直径40mm的圆形平面，保证放置在桌面、展架上时的稳定性，不会因为重心偏高出现倾倒问题。曲面构建过程中反复调整了放样截面的控制点位置，避免褶皱部分出现曲面扭曲、法向反转的问题，所有曲面拼接处都做了曲率连续处理，不管是用于3D打印手板验证，还是用于玻璃吹制模具的设计参考，都能直接提取曲面数据进行后续工序，不需要再做大量的曲面修复工作。这类曲面造型的设计难点在于不规则褶皱部分的曲面顺滑度控制，既不能让褶皱过于规整失去手工感的装饰效果，也不能因为曲线过于随意导致曲面质量下降，设计时特意调整了每一组投影曲线的相位差，让相邻褶皱的起伏高度存在细微差异，更贴近手工吹制玻璃的自然质感，同时所有曲线的控制点数量保持一致，保证放样生成的曲面UV方向分布均匀，后续做壁厚抽壳时可以实现2mm均匀壁厚，满足玻璃制品的生产工艺要求。
