冲压成型加强筋方形金属承载托盘

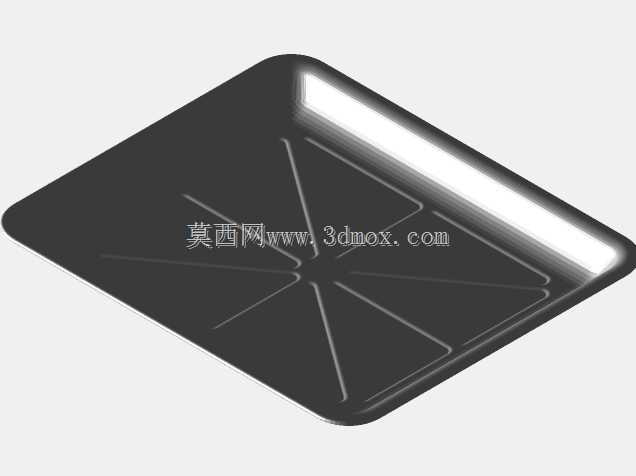

这类方形金属托盘在工业生产场景中覆盖范围极广，从自动化生产线的工件中转、热处理工序的物料承载，到仓储环节的零件堆叠周转，都能看到这类结构件的身影。不同于塑料托盘的承重局限，金属材质的托盘可适应高温烘烤、油污浸泡、重载冲击等复杂工况，在机加工车间、钣金冲压线、食品烘焙加工线等场景都有适配空间。从结构设计来看，托盘整体采用薄金属板一体冲压成型，盘面设置的米字形加强筋是核心受力结构，这种筋位布局可在不增加板材厚度的前提下，将盘面的抗弯刚度提升40%以上，避免满载时盘面出现下凹变形，同时筋位的凸起结构可在堆叠时形成定位间隙，防止上下托盘贴合过紧难以分离，也能让盘面残留的切削液、清洗水顺着筋位间隙流到托盘边缘排出，减少积液对工件的浸泡腐蚀。托盘边缘做了卷边处理，卷边内部形成封闭的环形加强结构，既可以消除板材剪切后的锐边避免划伤操作人员，也能提升托盘整体的边缘抗冲击能力，在叉车转运、人工搬运时即使碰撞到工位器具边缘，也不会出现边缘卷边变形的问题。设计时需要重点把控几个尺寸边界：首先是盘面的平面度公差，满载状态下平面度需控制在2mm以内，避免放置精密加工零件时出现倾斜滑落；其次是加强筋的凸起高度，通常控制在8-12mm区间，过高会增加冲压成型的难度，过低则无法达到预期的加强效果，同时筋位的冲压圆角需设置为板材厚度的1.5-2倍，防止冲压过程中出现应力集中导致的板材开裂。另外托盘的外轮廓尺寸需要匹配标准周转箱、自动化线体的输送宽度，通常会按照通用输送线的600mm、800mm标准宽度做适配设计，底部的四角设置有微小的定位凸点，可与线体上的定位卡槽配合，在输送过程中不会出现偏移错位。在实际选型应用中，不同工况可选用不同的表面处理方式，用于普通工件周转的托盘可采用镀锌处理提升防锈能力，用于食品烘焙、高温烘烤场景的托盘则采用搪瓷或特氟龙涂层，既满足卫生要求也能防止物料粘连，用于重载仓储的托盘可适当增加板材厚度，配合底部的加强筋结构实现单盘500kg以上的承载能力。这类托盘的结构设计核心是在轻量化与承载能力之间找到平衡，通过合理的筋位布局替代厚板材的堆砌，降低单件成本的同时也能减少转运过程中的自重负载，提升周转效率。
