Voronoi网格三角龙与t形管艺术造型

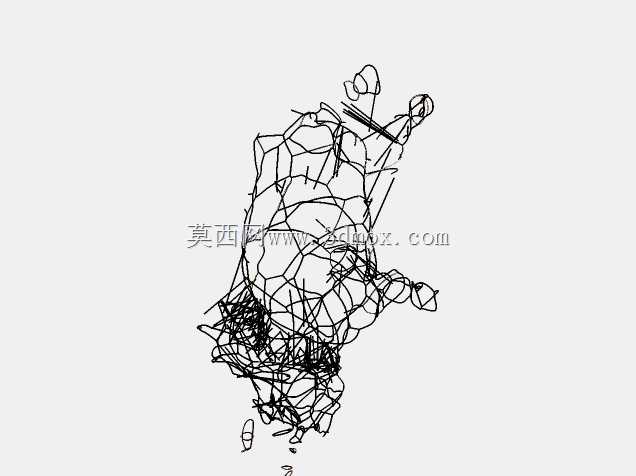

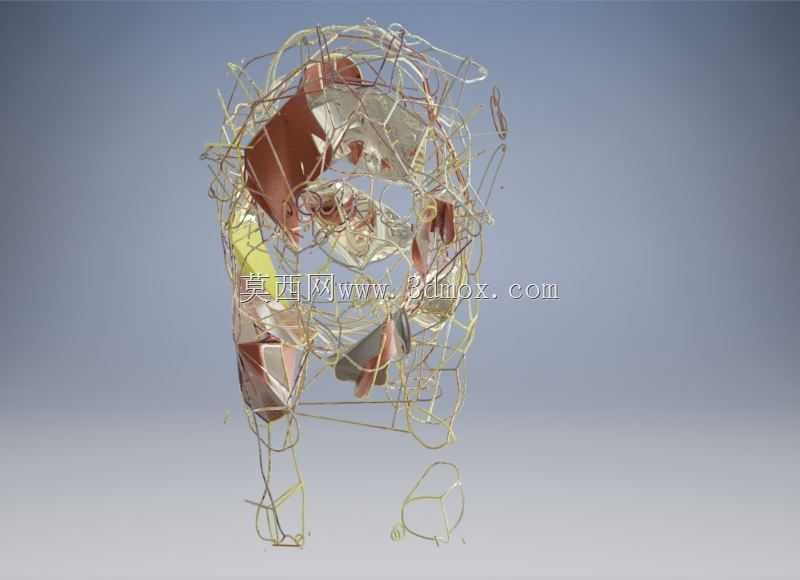

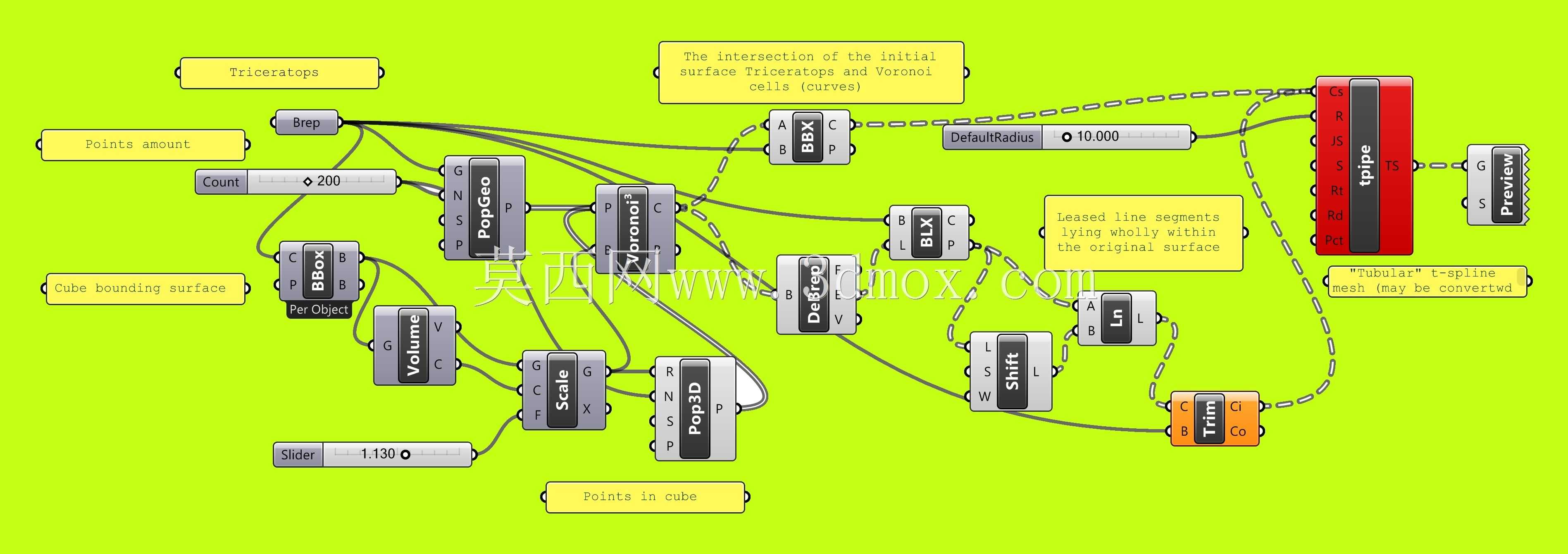

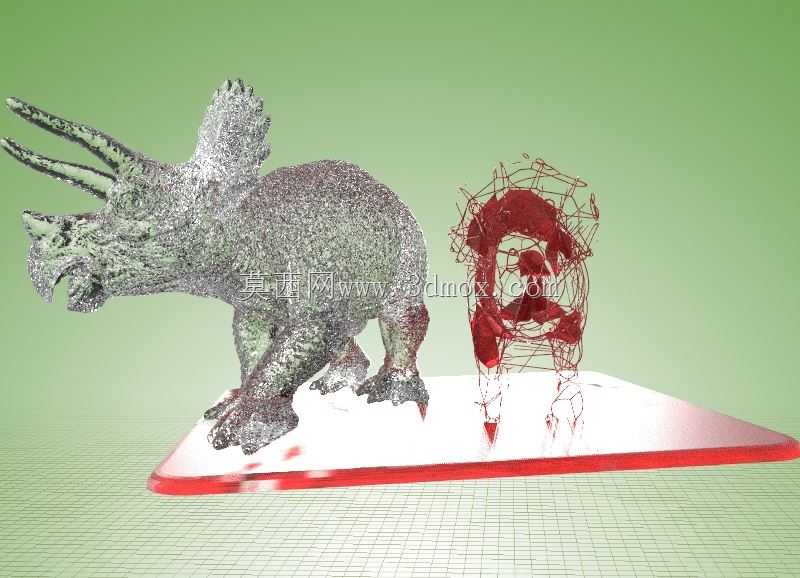

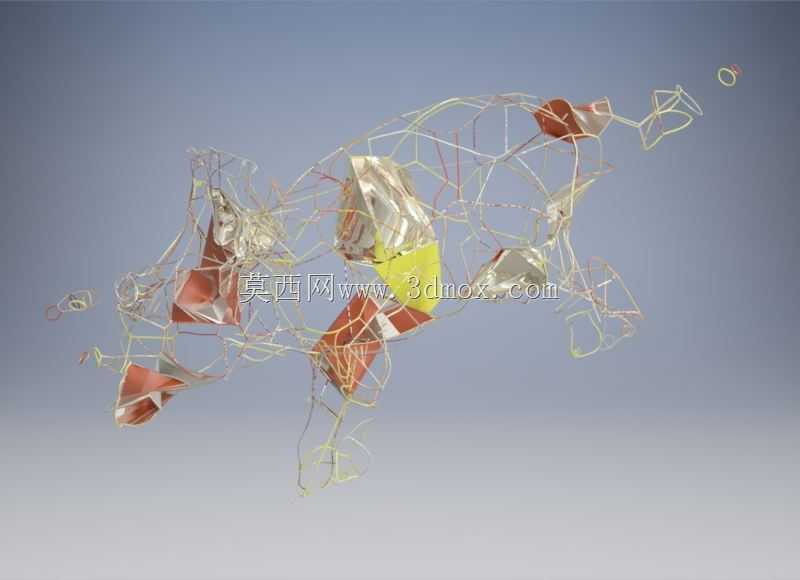

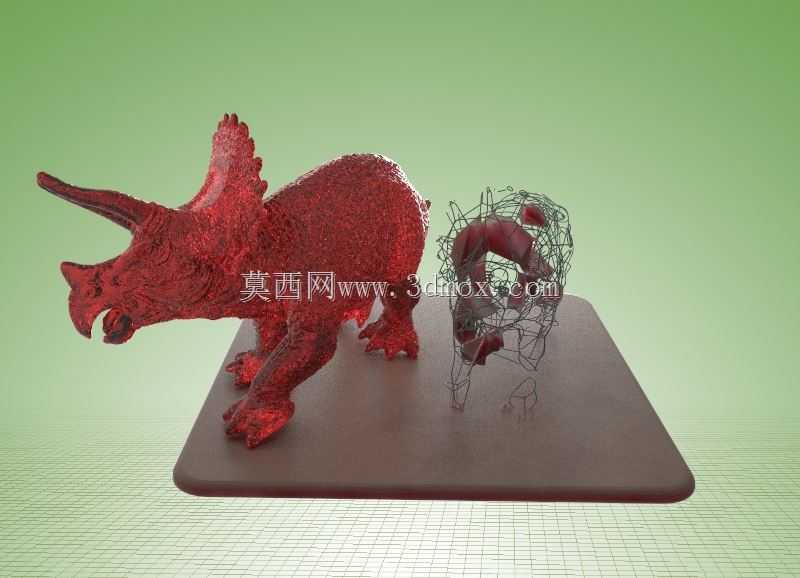

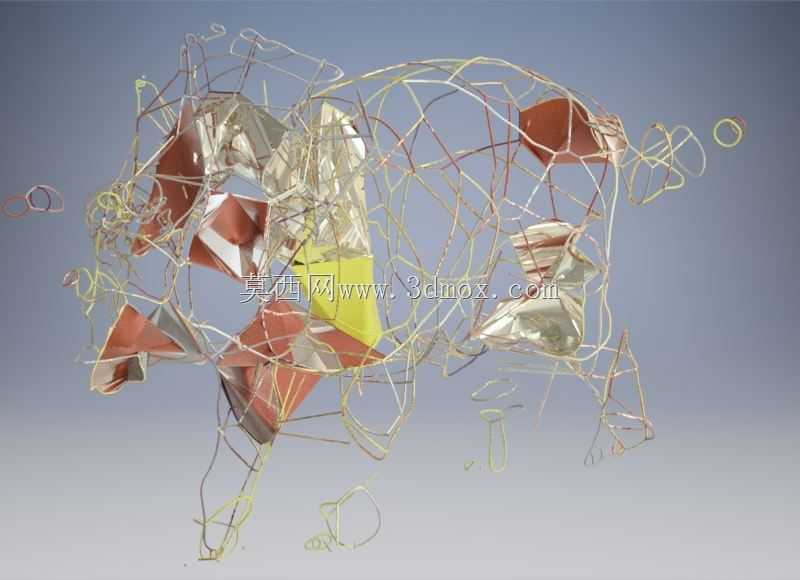

这类Voronoi网格结构的实体造型，在文创展品制作、3D打印艺术装置领域有着很实际的落地场景，区别于常规实心建模，镂空的泰森多边形结构既能大幅降低打印耗材用量，还能通过疏密变化的网格呈现独特的光影通透效果，很适合做展厅陈设、艺术摆件的结构原型。从设计逻辑来看，整个造型的生成核心是先完成基础实体的曲面构建，不管是三角龙的生物曲面还是t形管的管路曲面，都需要先保证原始曲面的曲率连续，避免后续网格划分时出现破面、畸变单元。在曲面基础上撒布采样点时，要根据造型的视觉重点调整点云密度，比如三角龙的头盾、角部这些视觉焦点区域，点云密度要适当提高，保证细节轮廓不会因为网格生成丢失，而腹部、腿部内侧等非重点区域可以适当降低点密度，控制整体模型的面数规模，避免后续处理时出现算力过载。实际生成Voronoi单元时，要注意网格棱边的厚度统一，不能出现局部棱边过薄导致打印时断裂，或是局部过厚失去镂空质感的问题，所有网格棱边的最小壁厚要匹配常用3D打印工艺的成型下限，比如FDM工艺要保证壁厚不小于1.2mm，光固化工艺可以控制在0.6mm以上。t形管部分的网格转换要兼顾管路的流通特性，虽然是艺术造型，但如果后续要做流体展示类的装置，内部网格不能出现完全阻断流道的封闭单元，要保证管路的贯通性，同时网格节点要和管路外壁的曲面完全贴合，避免出现突出的毛刺或是凹陷的缺口。安装边界方面，整个造型底部是平整的承托底座，底座边缘做了圆角过渡，底座的平面度要控制在0.2mm以内，保证放置时不会出现晃动，底座和上方造型的连接位置要做局部加厚处理，避免长期放置后出现连接断裂。这类网格实体的设计还要考虑后续的后处理便利性，网格单元的镂空尺寸不能过小，否则打印时支撑难以拆除，最小镂空孔径建议不小于3mm，方便去除支撑以及后续的表面打磨、上色处理。在做曲面到网格的转换时，要注意原始曲面的法线方向统一，避免生成的网格出现正反面翻转，导致后续切片时出现模型错误，对于三角龙这类生物造型，还要注意肢体之间的网格不要出现干涉，比如角部和头盾的网格、腿部和底座的网格，要预留足够的间隙，避免打印时出现粘连。
