金属连环扣锁具连接件结构设计

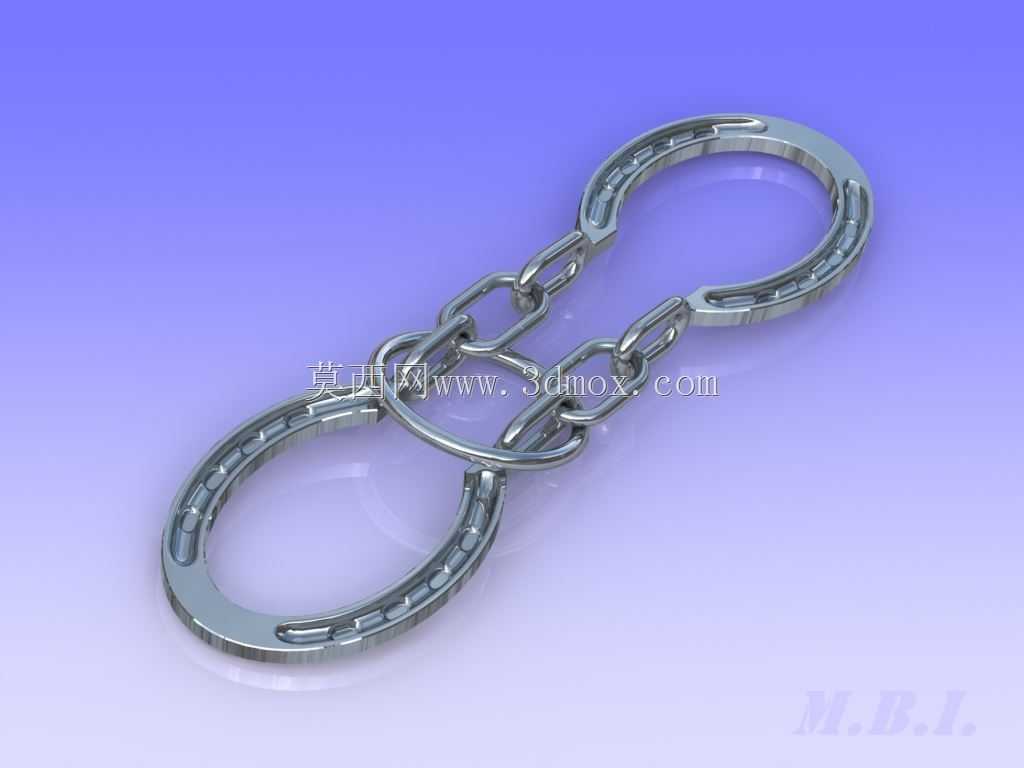

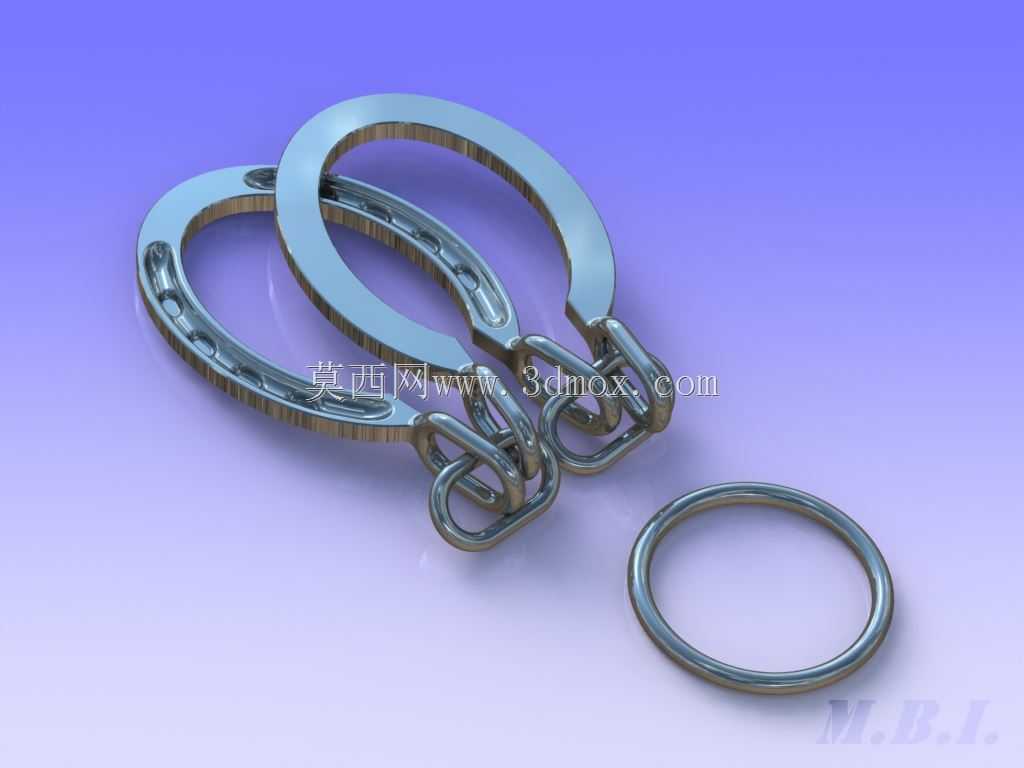

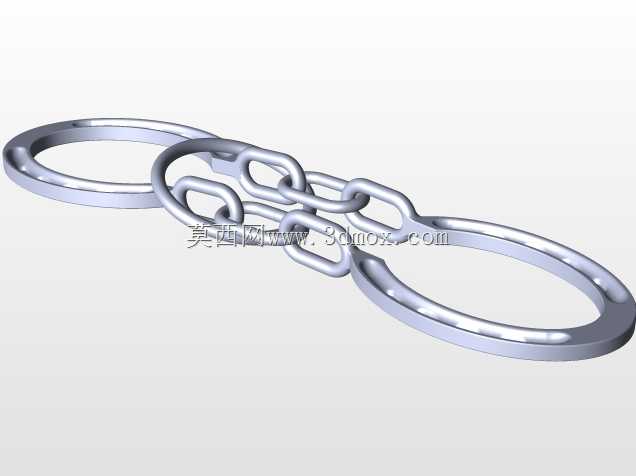

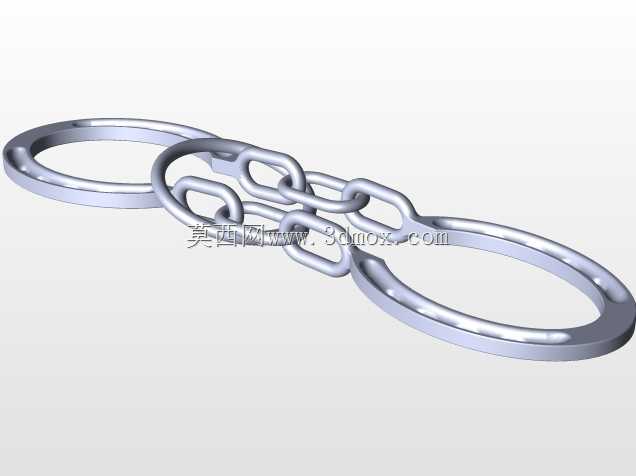

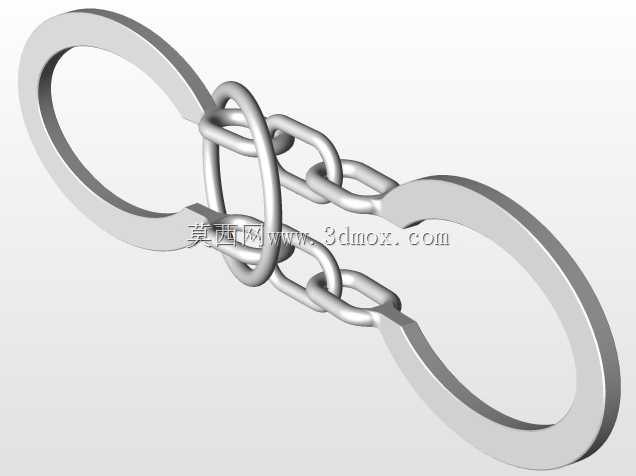

这类环形连环扣结构常被应用在需要柔性连接同时具备锁止限位需求的场景中，比如户外索具连接、箱包锁具配套、小型吊装辅助挂接、宠物牵引绳连接端等场景，不同场景下对环体的载荷要求、表面处理工艺会有差异化调整，但核心的环环相扣嵌套结构逻辑保持一致。从结构设计角度看，该构件采用两个带铰接端的半环形件配合独立闭合圆环实现嵌套锁合，半环形件的铰接端预留了销轴安装位，两个半环可绕销轴实现小角度开合，闭合后两个半环的端部刚好形成完整的环形轮廓，不会出现突出的棱边剐蹭连接的绳索或配套构件。独立闭合圆环的作用是实现两个半环扣的串联，同时预留出外接其他构件的挂接空间，设计时需要严格控制环体的线径比例，半环的内圈直径要略大于独立圆环的线径，保证独立圆环可以在半环扣合后顺畅转动，不会出现卡滞问题。安装边界方面，这类构件不需要额外的安装基座，自身通过环体嵌套实现连接，使用时仅需要将半环绕销轴打开，套入待连接的构件端部后扣合，再将独立圆环滑至两个半环的扣合接缝处，就能实现锁止，防止半环受外力意外打开。外形尺寸上，半环的弯曲半径需要匹配常用的挂接件直径，比如常规户外使用的该类构件，半环内圈直径一般控制在20mm到40mm区间，线径根据载荷等级从3mm到8mm不等，独立圆环的内圈直径要比半环线径大2mm以上，保证滑动顺畅。设计过程中需要重点关注铰接处的间隙配合，销轴与半环铰接孔的配合公差选用H8/f7即可，既保证转动灵活，又不会出现过大的旷量导致环体晃动产生异响。环体的边缘全部做倒圆角处理，圆角半径不小于0.5mm，避免应力集中在棱边位置，提升构件的抗疲劳强度，在承受反复拉拽载荷时不会从棱边位置出现裂纹。表面处理根据使用场景选择，户外使用的构件多采用镀锌或不锈钢材质，室内箱包配套的可做镀铬或喷塑处理，兼顾防锈性能与外观质感。这类连环扣的核心优势是结构简单可靠，不需要额外的弹簧或锁舌零件，仅靠构件自身的嵌套结构实现锁止，故障率远低于带弹簧的按压式挂扣，在频繁开合的使用场景下使用寿命更长，同时加工难度低，仅需要冲压、弯折、铆接几道工序就能完成量产，制造成本可控。
