B型USB接口连接线缆三维结构设计

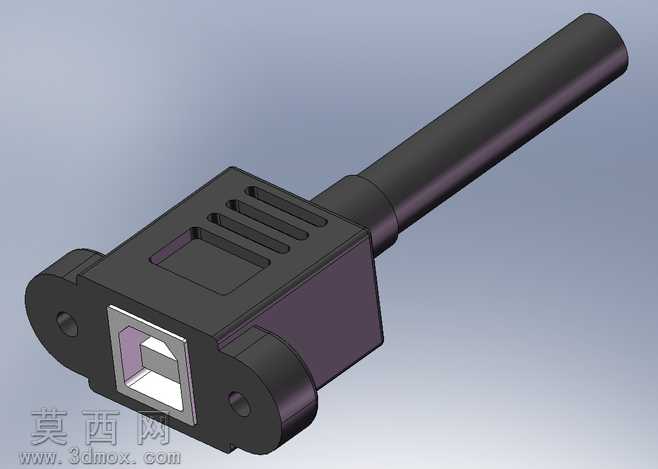

本作品为B型USB接口连接线缆的三维参数化建模成果，建模过程中严格遵循通用串行总线B型接口的行业标准尺寸规范，对接口公头的金属接触弹片、绝缘塑芯、金属屏蔽外壳、尾部应力消除结构以及配套的线缆外被、内部线芯排布均做了精细化的结构还原。建模阶段首先以接口插合面的基准尺寸为定位参考，绘制金属屏蔽壳的拉伸轮廓，通过抽壳、切除特征完成带固定安装耳的外壳结构，安装耳上的螺丝过孔做了沉台处理，还原实物的装配定位特征；内部绝缘塑芯部分通过多步拉伸切除，精准还原梯形接口的防呆轮廓以及内部接触端子的排布槽位，金属接触弹片采用薄壁拉伸加端部折弯特征制作，还原弹片的弹性接触结构。尾部的应力消除锥套采用放样凸台特征制作，模拟橡胶材质的渐变过渡结构，与方形塑壳主体的衔接处做了圆角过渡处理，还原注塑成型的圆滑合模特征；线缆部分采用圆柱拉伸特征制作，外表面做细微的磨砂纹理质感处理，模拟PVC线缆外被的哑光触感。材质渲染阶段，接口主体塑壳采用添加了细微炭黑颗粒质感的黑色哑光塑料材质，金属屏蔽壳采用镀镍金属材质，调整反射参数还原金属外壳的细腻磨砂金属光泽，接触弹片采用镀金铜合金材质，突出接触部位的导电属性，尾部锥套采用软质橡胶材质，调整粗糙度参数模拟软胶的漫反射质感，线缆外被采用黑色哑光PVC材质，与锥套材质做细微的质感区分，整体渲染效果贴近实物的视觉观感。设计过程中充分考虑B型USB接口常见的应用场景，对塑壳两侧的固定安装耳做了结构强化，还原实物用于螺丝锁付固定的结构设计，接口内部的防呆结构做了精准的尺寸匹配，确保模型可用于装配干涉验证、结构展示以及外设产品的配套设计参考，整体模型结构完整，细节还原度高，各部件的装配关系清晰，可直接用于产品宣传渲染、结构教学演示以及相关外设产品的配套设计调用。
