参数化曲面尖刺球形创意结构设计

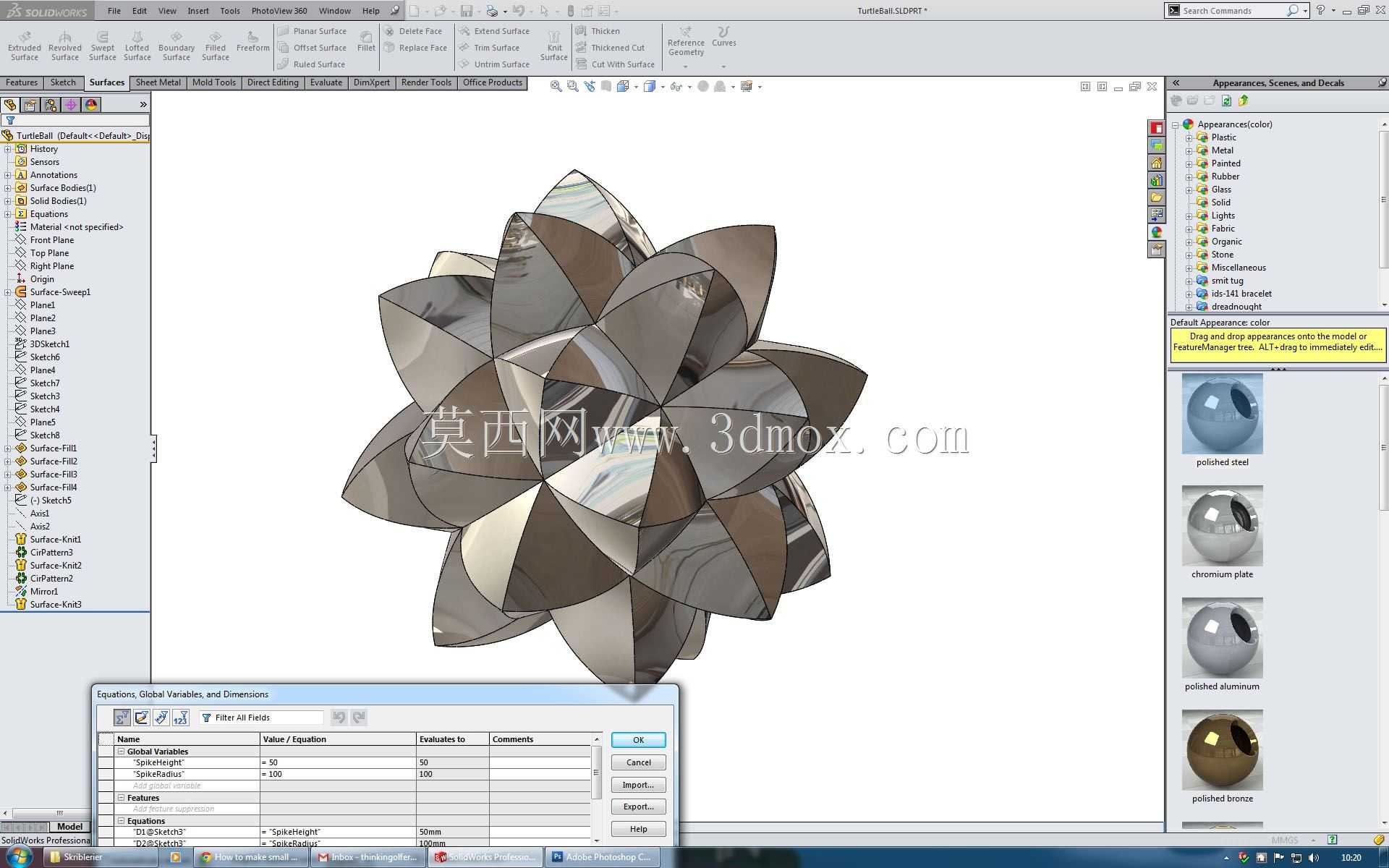

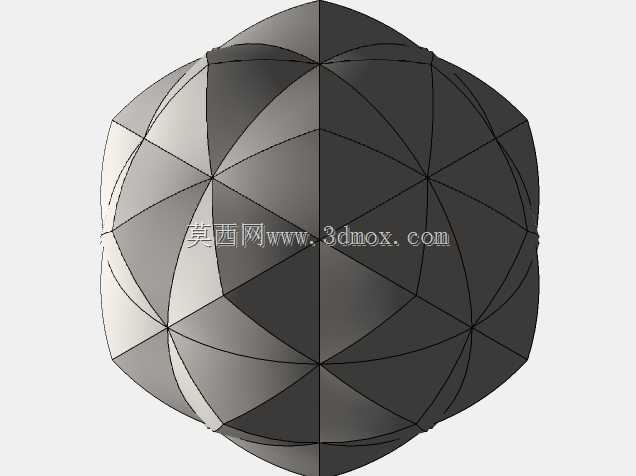

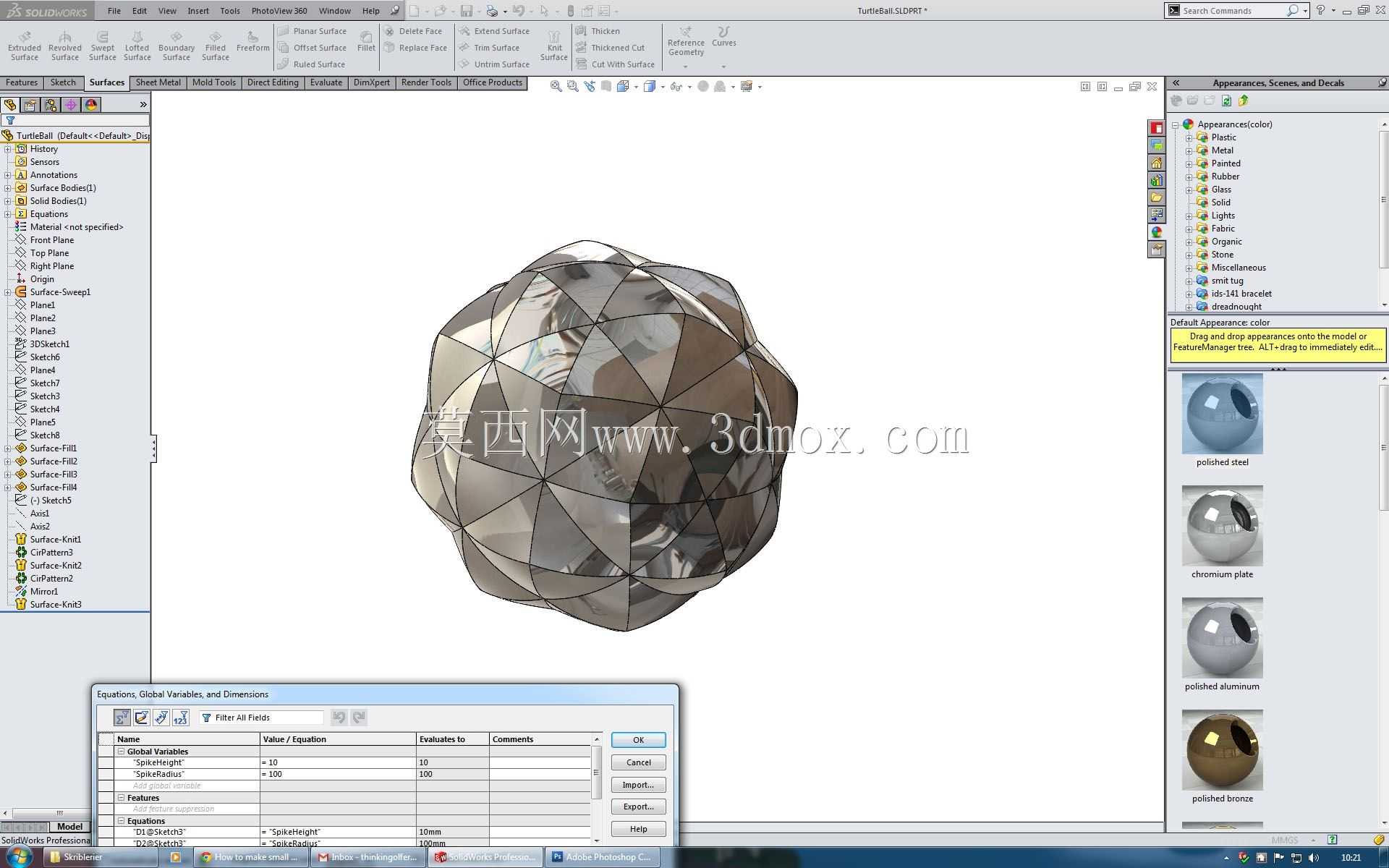

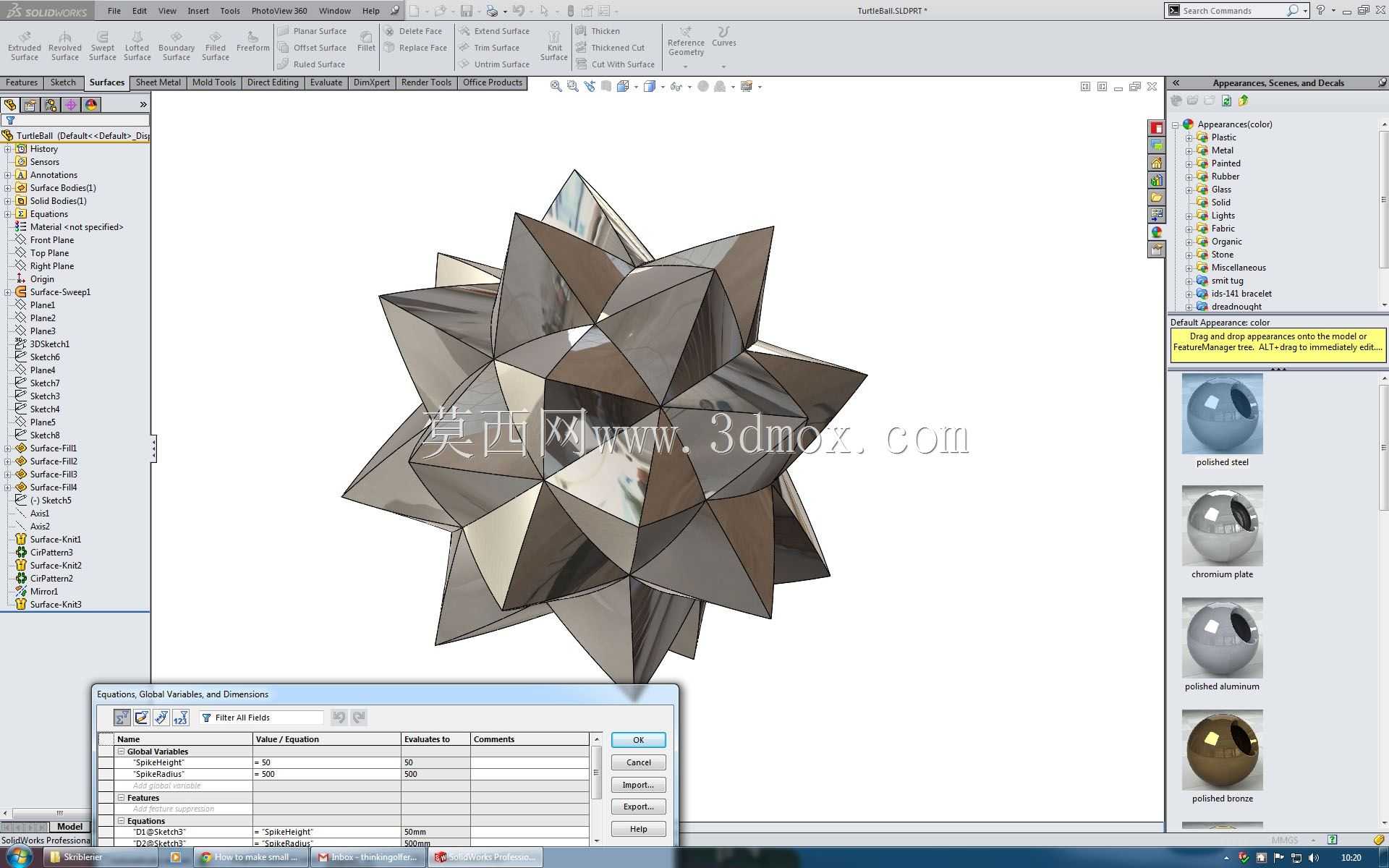

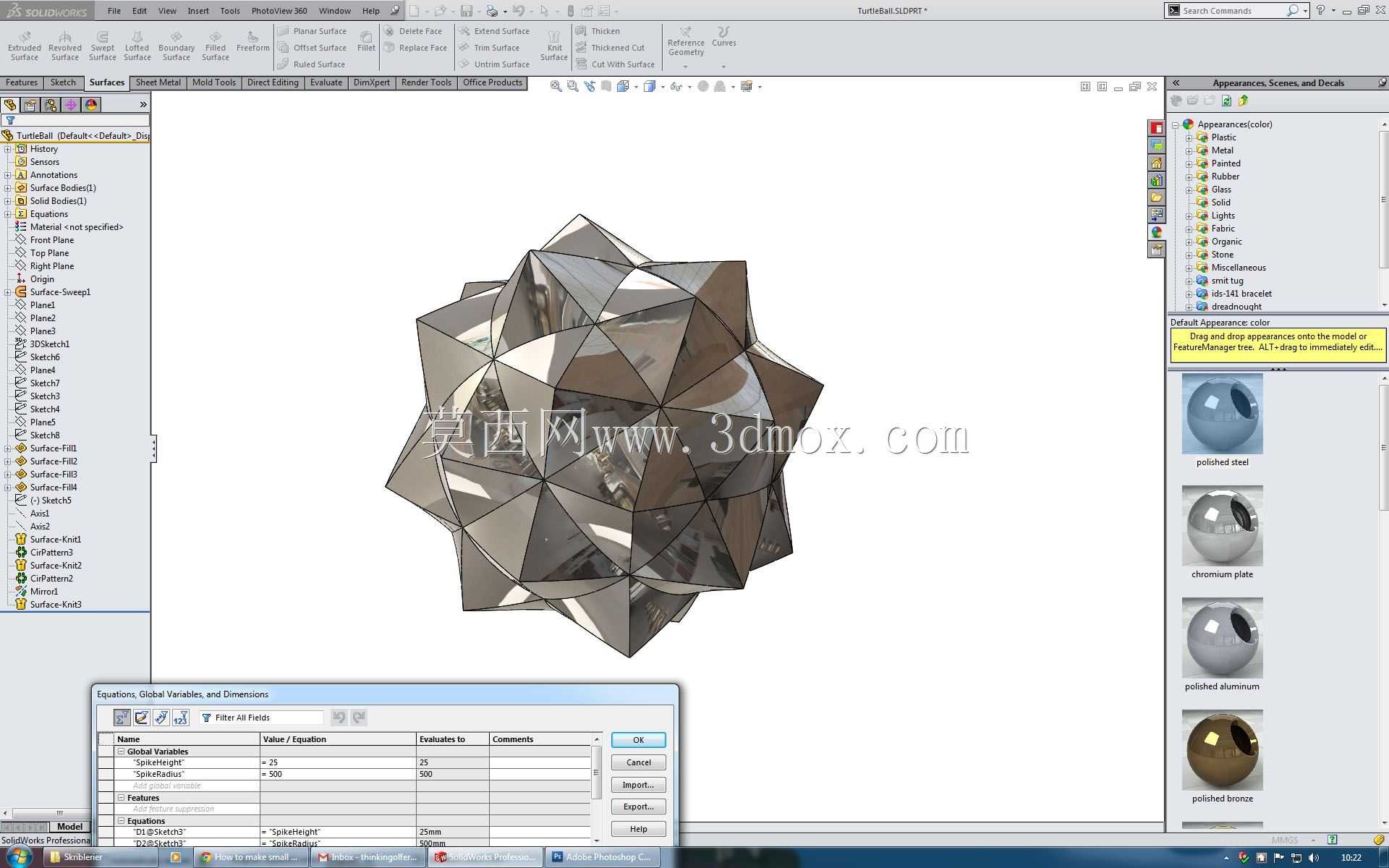

这类带曲面尖刺的球形结构，在工业设计领域有着不少落地场景，最常见的是作为创意装饰构件用在公共艺术装置、文创产品的结构原型上，也可作为特种流体扰流元件的结构验证样件，或是仿生机械的外观覆盖件参考。从结构设计逻辑来看，整个模型以标准球体作为基础基体，所有外凸的尖刺单元均沿球面法向方向均匀排布，每个尖刺的几何形态完全由两个独立参数控制：尖刺高度参数决定单个凸刺从球面基准向外延伸的垂直距离，尖刺半径参数控制凸刺与球面衔接处的基底截面大小，两个参数可独立调整，无需重新绘制基础草图就能快速生成不同疏密、不同尖锐度的球面凸刺结构，大幅提升异形曲面结构的迭代效率。设计过程中需要重点控制尖刺与球面的衔接过渡，所有衔接位置均做G1连续相切处理，避免出现曲率突变的硬边，既可以保证后续如果做3D打印样件时不会出现应力集中的断裂风险，也能满足金属材质表面抛光、镀层处理的工艺要求，不会在衔接位置出现积漆、镀层不均的问题。从安装边界来看，整个结构为中心对称构型，球心为整个构件的几何中心，所有尖刺的外顶点到球心的距离保持一致，外接轮廓为标准球形，安装时可直接以球心作为定位基准，适配不同的夹持、固定结构，无需额外做定位基准转换。如果作为扰流元件使用时，可通过调整尖刺高度改变球面附近的流体边界层状态，相比光滑球面能更高效地打散附面层涡流，降低流体绕流阻力；如果作为装饰构件使用，调整尖刺半径参数可以改变整体视觉的厚重感，小半径尖刺呈现锐利的科技感，大半径尖刺则偏向饱满的花瓣状视觉效果，适配不同的设计风格需求。建模过程中采用全参数关联的设计逻辑，所有尖刺单元通过阵列方式生成，单个尖刺的草图修改后可同步更新所有阵列实例，不会出现特征脱节、几何报错的问题，同时曲面缝合后为封闭实体，可直接导入仿真模块做结构力学验证，也可直接导出用于增材制造的加工文件，无需额外做几何修复。
