带桌台摆件的逆向扫描练习工件

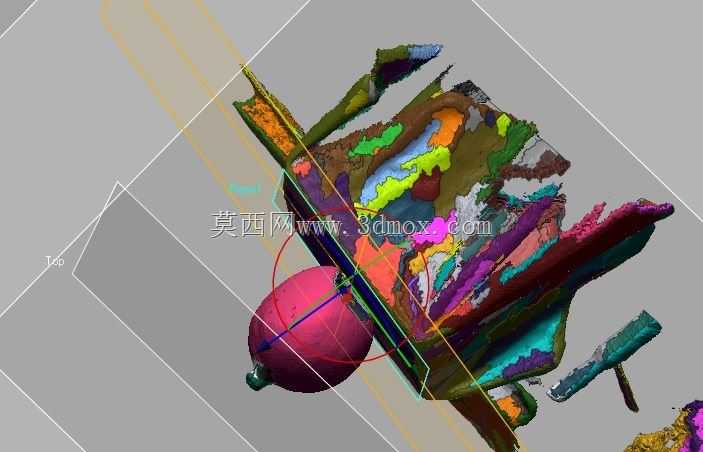

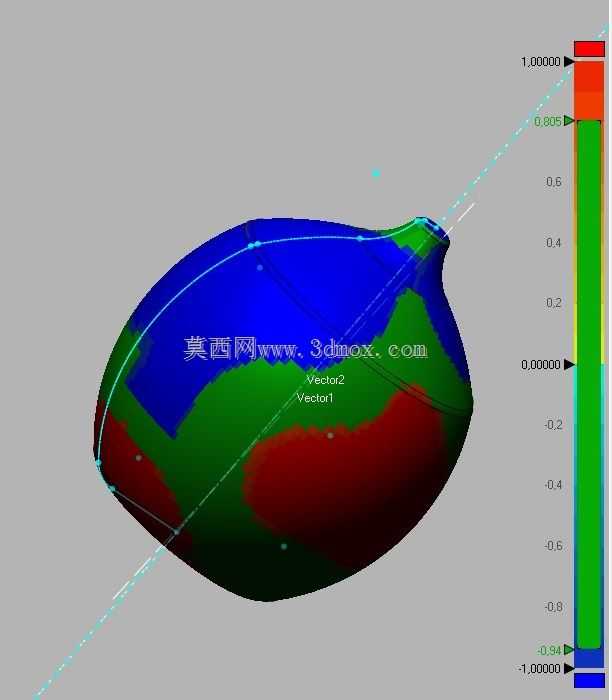

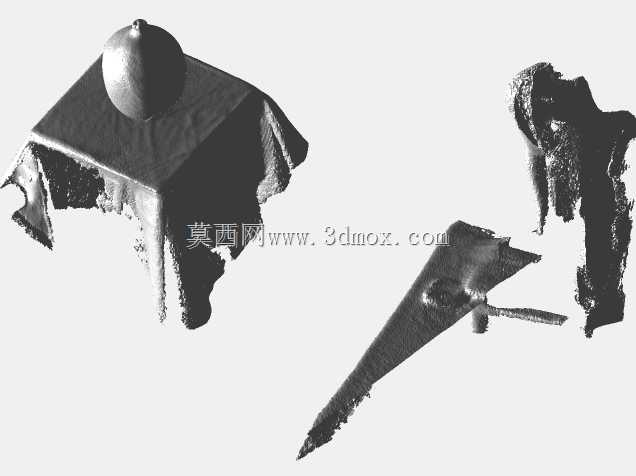

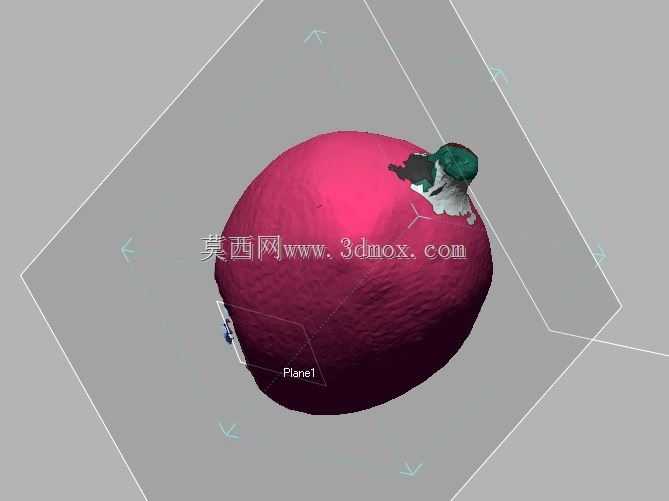

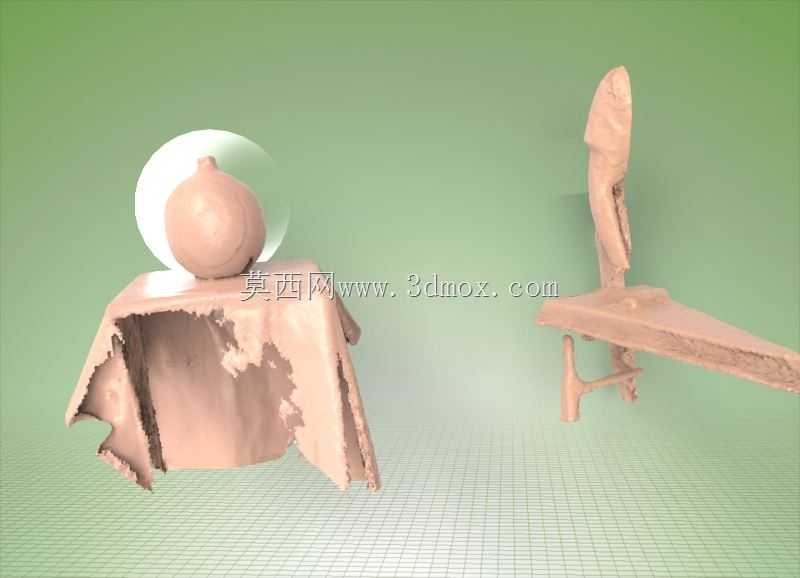

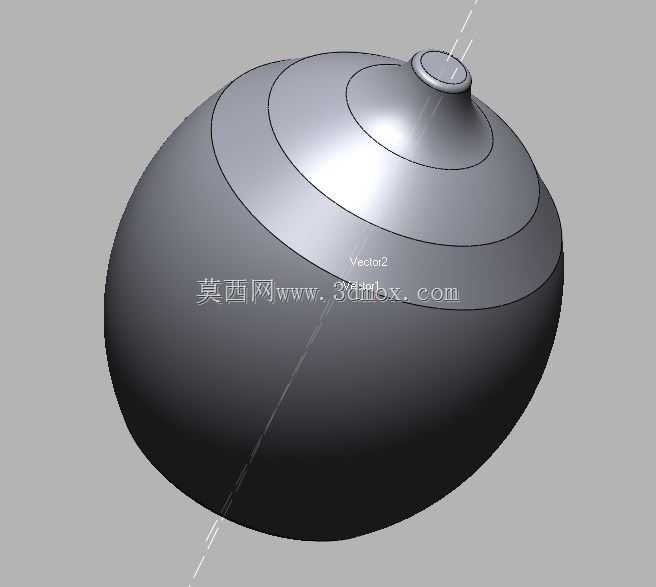

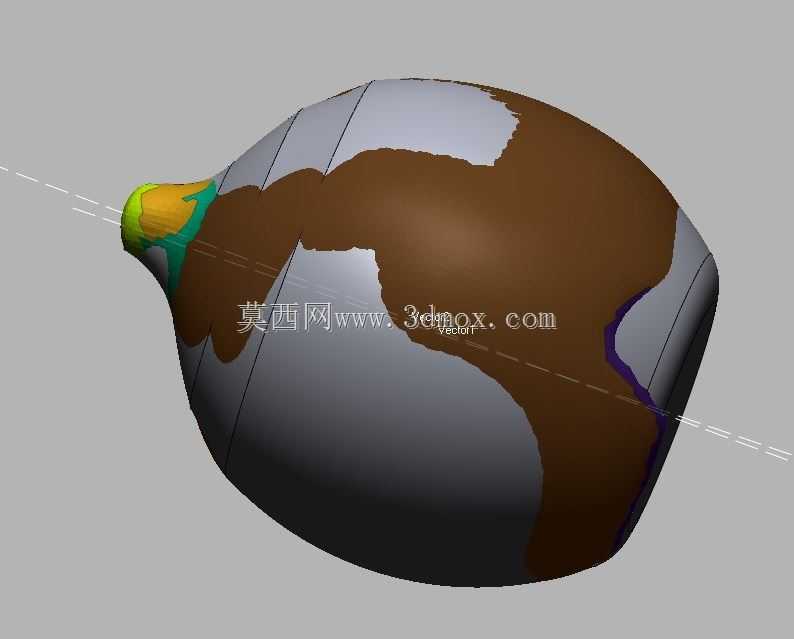

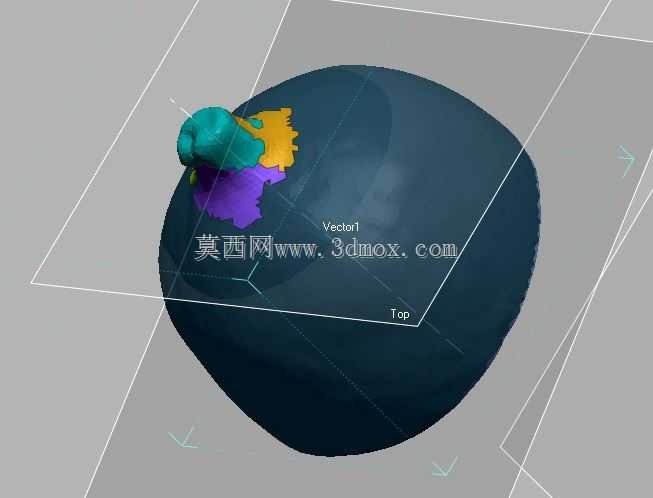

在逆向工程实操训练场景中，这类扫描工件常被用于点云处理全流程的技能打磨，覆盖从原始点云降噪、特征线提取到曲面重构、实体生成的完整工序，帮助从业者掌握非接触式扫描数据的处理逻辑。本次涉及的扫描对象包含桌台、覆盖类构件与球形摆件三类典型形态，不同构件的特征差异对应逆向工作中常见的处理难点：桌台类构件存在规则平面与支撑腿的垂直、平行装配关系，需要在点云处理阶段精准提取基准面，保证重构后模型的装配公差符合实际摆放要求；覆盖类构件边缘存在不规则破损形态，这类自由曲面无法通过常规拉伸、旋转命令生成，需要通过构网、铺面、曲率连续调整的步骤还原曲面的自然过渡，避免出现曲面褶皱、曲率突变的问题；球形摆件属于规则回转体，可通过点云拟合球面的方式快速生成基础特征，再结合与下方支撑面的接触位置调整装配边界，保证摆件放置在桌台时的贴合度。从实际应用角度看，这类练习工件的点云数据更贴近工业现场的真实扫描状态，不同于商用演示用的高精度点云，原始数据存在扫描盲区、点云稀疏、噪点偏多的问题，更能锻炼从业者处理瑕疵数据的能力。在设计重构思路上，不需要完全复刻扫描件的破损细节，而是要在还原核心外形特征的基础上，区分功能特征与扫描瑕疵：比如桌台的支撑腿与台面的连接位置属于功能装配特征，需要保证结构强度对应的壁厚与连接圆角；覆盖件的边缘破损属于非功能特征，可根据整体形态做合理的光顺处理，避免过度还原瑕疵导致模型无法用于后续的渲染或3D打印环节。在尺寸与安装边界层面，重构时需要先通过点云数据确定整体的摆放基准，以桌台的底面为安装基准面，保证重构完成后模型放置在平面上无倾斜，球形摆件的球心与下方支撑凸台的同轴度需要控制在合理范围内，覆盖件的底部轮廓与桌台台面的轮廓匹配度要满足摆放时的间隙要求，避免出现穿模或间隙过大的问题。这类逆向练习的核心目标不是生成与扫描件完全一致的模型，而是掌握从杂乱点云到可用三维模型的转化逻辑，能根据不同的应用场景调整重构精度，比如用于展示渲染的模型可适当简化内部结构，用于3D打印的模型则需要保证壁厚均匀、无破面、无非流形几何问题。
