齿轮齿条式旋转换向往复运动机构

项目分类:3D模型 发布时间:2021-08-31 ID:255718
  • 齿轮齿条式旋转换向往复运动机构
  • 齿轮齿条式旋转换向往复运动机构
  • 齿轮齿条式旋转换向往复运动机构
  • 齿轮齿条式旋转换向往复运动机构
  • 齿轮齿条式旋转换向往复运动机构
  • 齿轮齿条式旋转换向往复运动机构
  • 齿轮齿条式旋转换向往复运动机构
  • 齿轮齿条式旋转换向往复运动机构

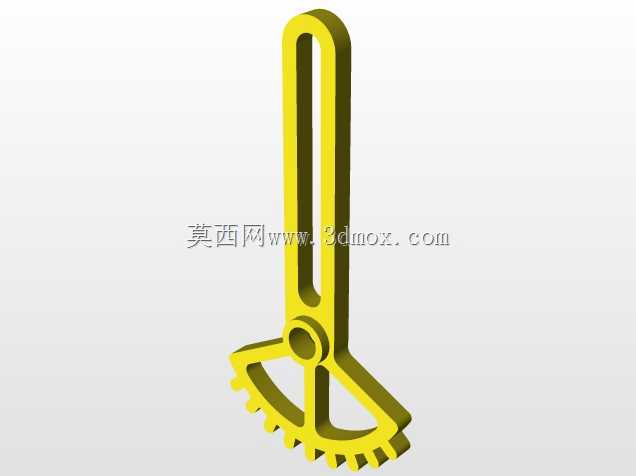

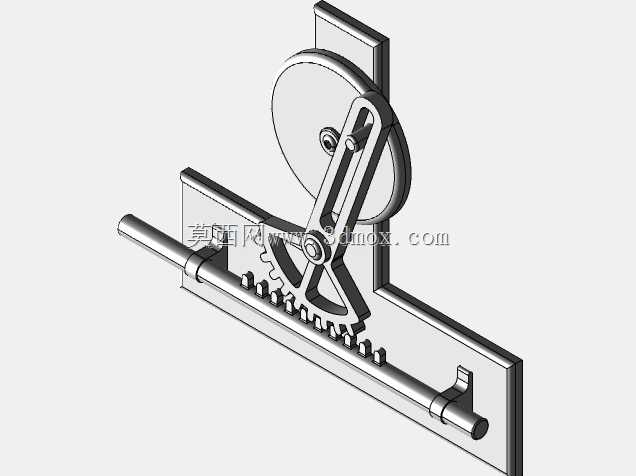

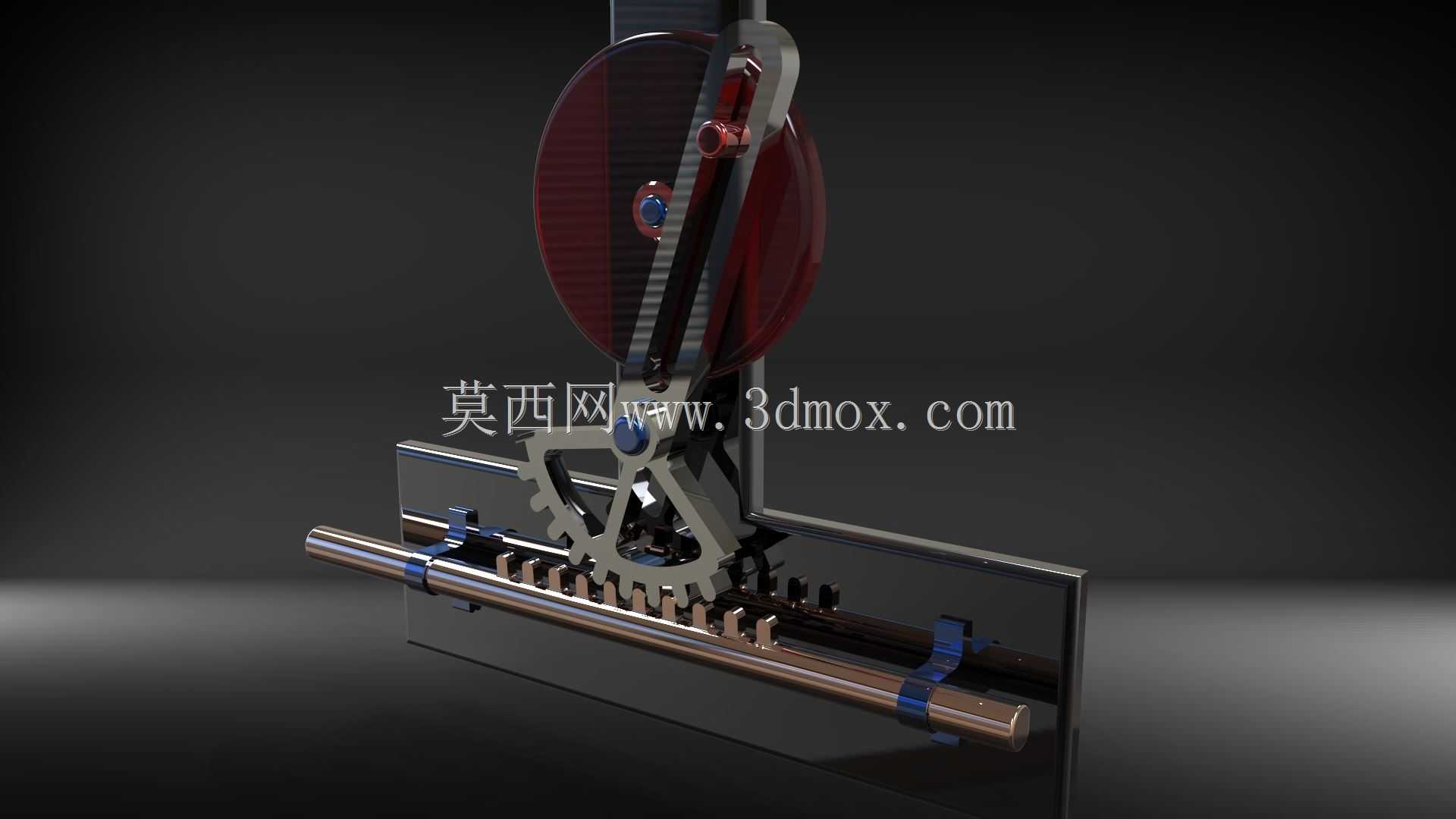

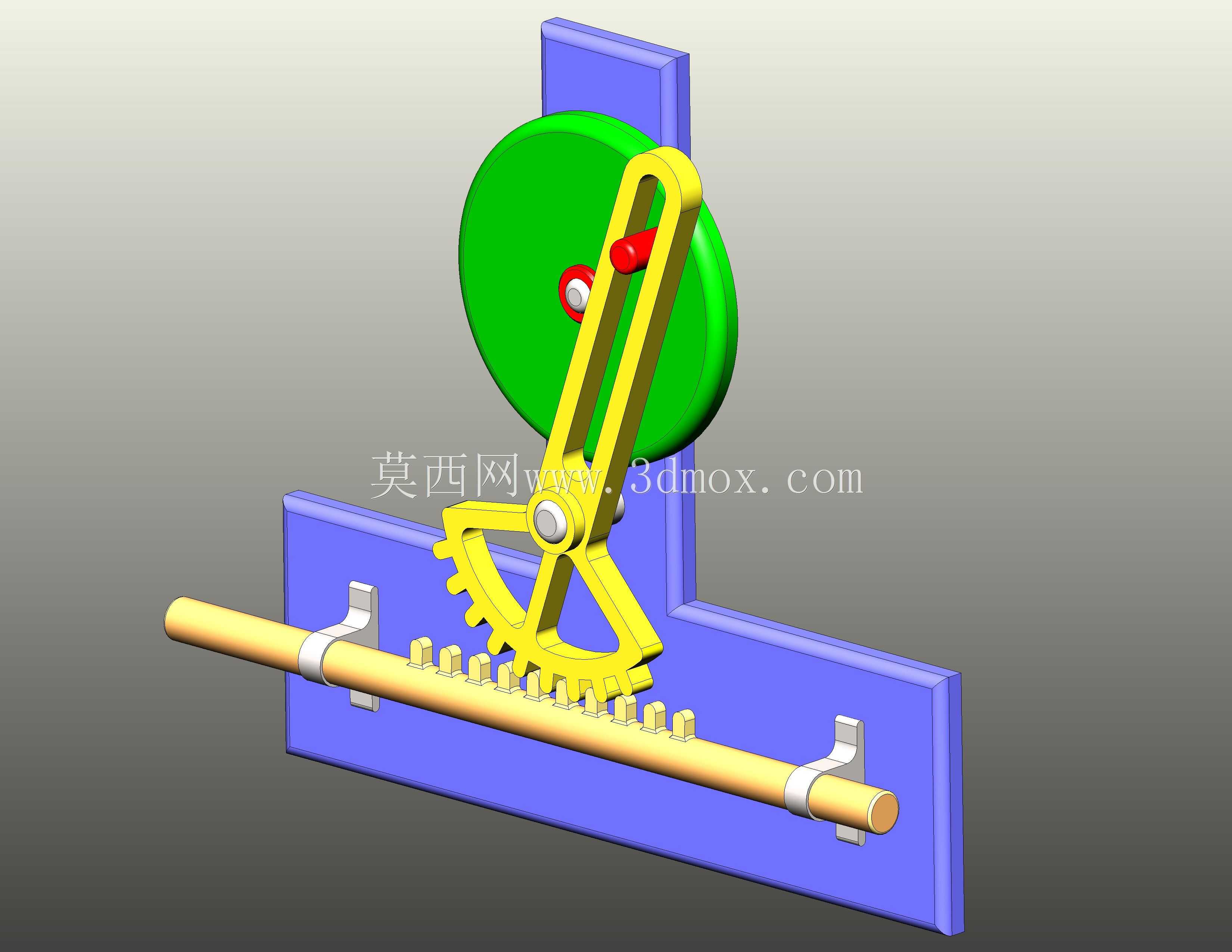

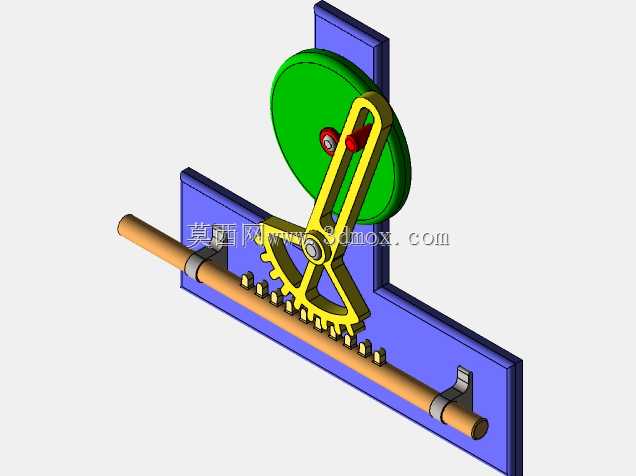

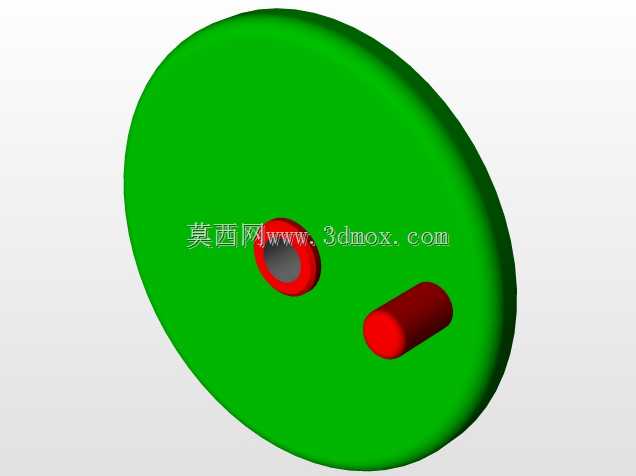

这套传动结构核心解决连续旋转输入到直线往复输出的运动形式转换需求,在轻工送料、纺织机械横动、自动化分拣线的工位切换场景中十分常见,相比传统曲柄滑块机构,它的往复行程可通过齿轮啮合段的长度灵活调整,不会出现曲柄结构的死点卡顿问题。从结构组成来看,上部的偏心轮与带齿槽的摆臂配合,将输入轴的连续旋转转化为摆臂的定角度往复摆动,摆臂下端的不完全齿轮与下方平行布置的齿条啮合,齿条通过两侧的直线导轨做轴向限位,保证往复运动的直线度,导轨两端设置的限位挡圈可约束齿条的最大行程,避免齿轮齿条脱啮。设计过程中需要重点控制偏心轮的偏心距与摆臂的摆动角度匹配关系,偏心距过大会导致摆臂摆动角度超出齿轮啮合的有效范围,出现传动卡滞;偏心距过小则会让齿条的往复行程达不到设计要求,通常会把摆臂的摆动角度控制在35度到55度区间,保证齿轮齿条始终处于有效啮合状态。安装层面,输入轴的轴承座与导轨安装面需要保证平行度公差在0.05mm以内,否则会加剧齿轮齿条的偏磨,缩短结构使用寿命;齿条的安装基准面要与齿轮的分度圆切线重合,啮合侧隙控制在0.1mm到0.2mm之间,既保证传动顺畅无卡滞,又不会因为侧隙过大出现往复换向的冲击异响。实际应用中,这套结构可以直接对接伺服电机的旋转输出,不需要额外添加换向减速组件,整体结构紧凑,占用安装空间小,在中小型自动化设备的短行程直线往复驱动场景中,相比气缸驱动具备更高的位置控制精度,也不需要配套气源管路,维护成本更低。结构的运动过程平滑,往复运动的速度曲线随偏心轮的转动呈正弦规律变化,不会出现刚性冲击,适合对运动平稳性有要求的物料推送、工位横移工况,设计时可根据实际负载大小调整齿轮齿条的模数,负载较小时选用模数1的齿轮即可满足强度要求,大负载场景可将模数提升至1.5或2,同时加宽齿面宽度提升承载能力。
