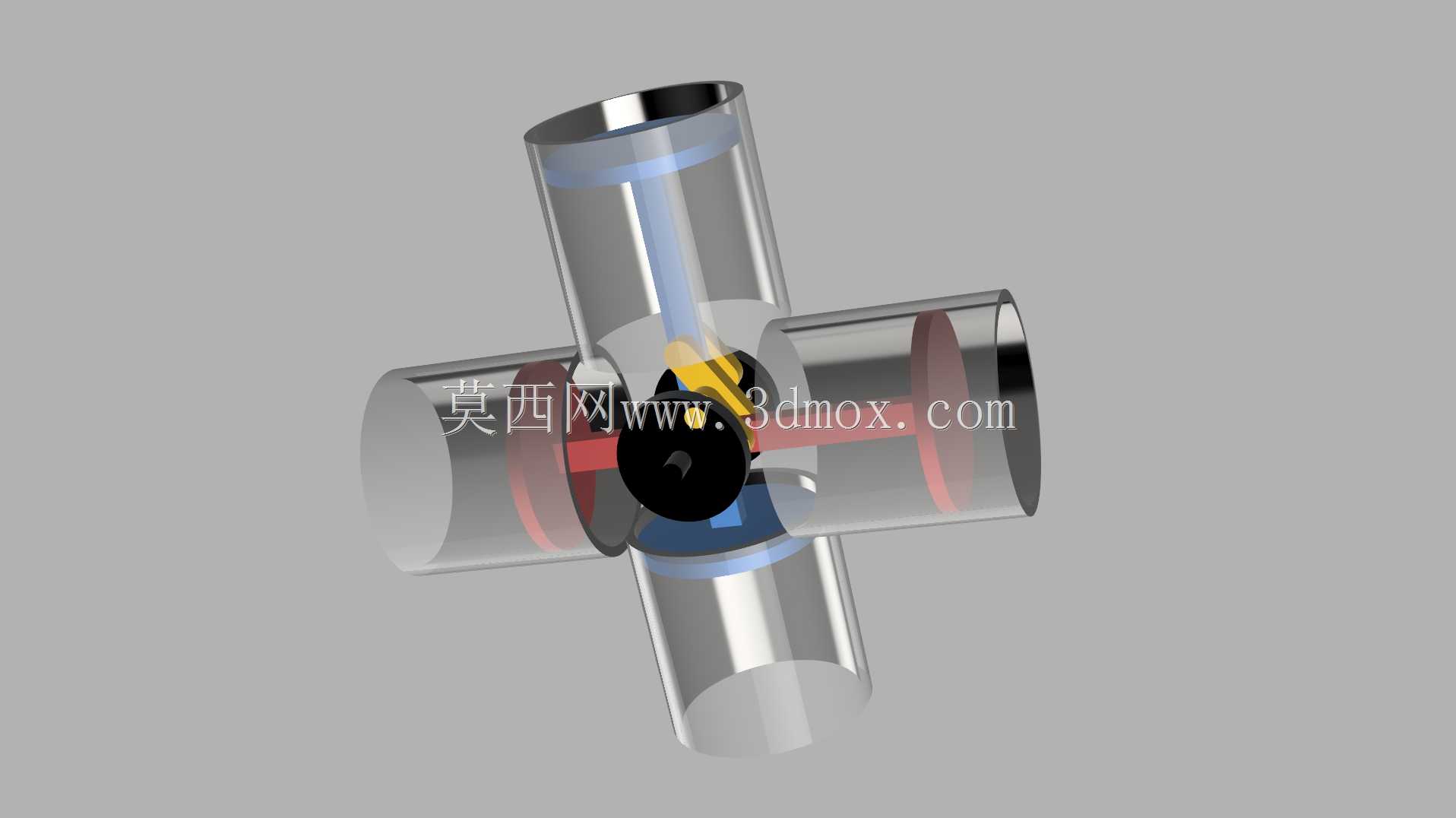

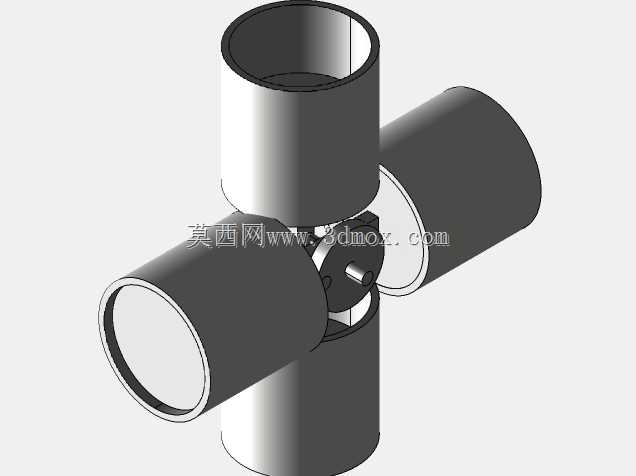

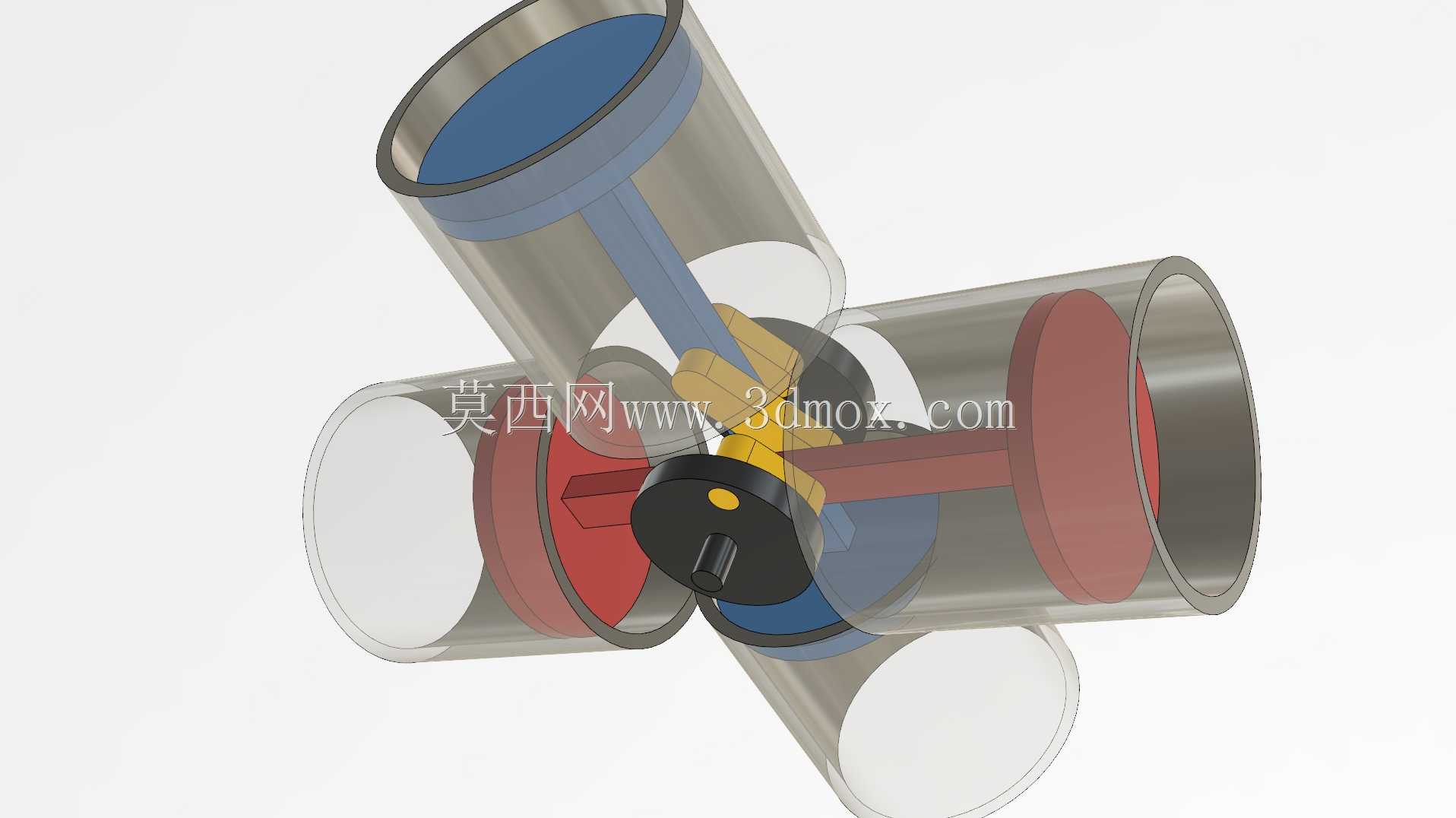

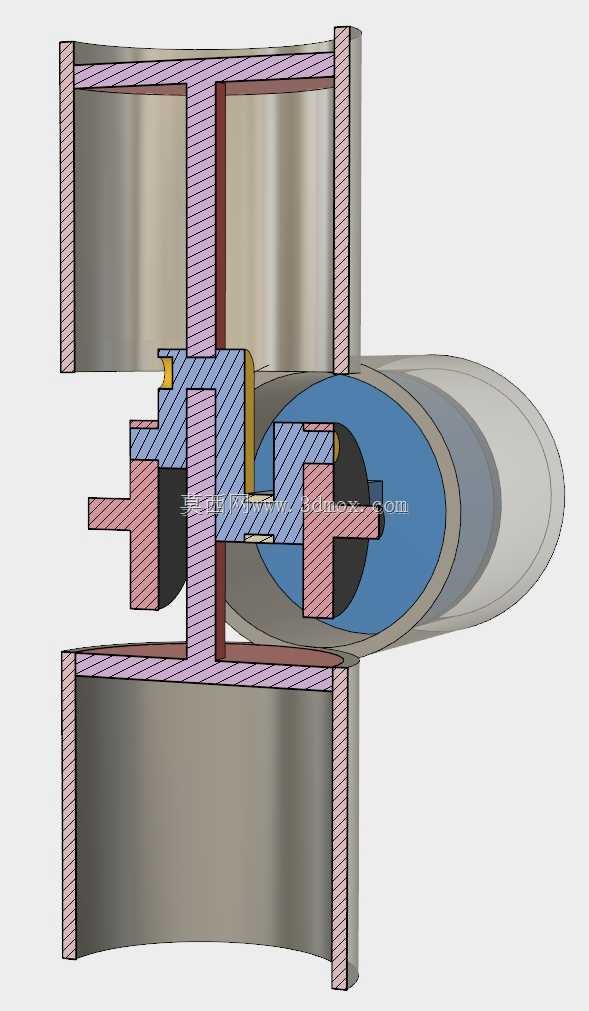

巴拉丁动力装置剖面结构三维数模

这款动力装置的剖面结构数模，完整还原了内部流道与做功组件的装配关系，在小型分布式动力供给、实验性动力验证平台搭建场景中，可直接作为结构参考基准，省去从零测绘拆解的冗余步骤。从实际工程用途来看，该结构可适配小型特种装备的动力输出需求，也可作为高校动力工程专业的教学演示载体，直观展示能量转换过程中各部件的配合逻辑。数模中清晰呈现了做功腔室的密封边界、动力传递轴系的同轴度设计基准，进出流道的截面渐变过渡做了平滑处理，能减少工质流动过程中的压损，避免局部涡流带来的能量耗散。设计层面上，各组件的装配公差带在数模中预留了合理的调整空间，腔室壁面的厚度取值兼顾了承压能力与整体轻量化要求，相邻运动部件之间的间隙取值参考了同类型成熟动力装置的工程经验，既不会因间隙过小导致运转卡滞，也不会因间隙过大造成工质泄漏影响做功效率。从安装边界来看，该装置的外接法兰定位尺寸、轴系输出端的配合长度都做了明确的结构标注，外围安装孔位采用对称式布局，适配多类安装基座的固定需求，不需要额外做大幅的结构改型就能完成配套安装。数模的剖面展示形式，能让结构设计人员快速定位内部易损部件的更换路径，在做维护性设计时可直接参考该结构的拆装空间预留逻辑，不需要反复剖切验证内部干涉情况。对于动力设备选型人员来说，可通过该数模直观判断装置的整体占用空间，评估在目标设备舱内的布局合理性，提前规避安装时的空间干涉问题。建模过程中对内部异形流道的曲面做了连续化处理，保证曲面曲率过渡顺滑，后续如果要做流场仿真分析，可直接提取曲面模型导入仿真软件，不需要额外做几何修复工作。轴系支撑部位的轴承安装位做了明确的台阶定位，装配时可直接靠台阶面实现轴承的轴向定位，不需要额外设计定位挡圈结构，简化了装配工序。
