复古莫尔斯电报收发讯装置结构设计

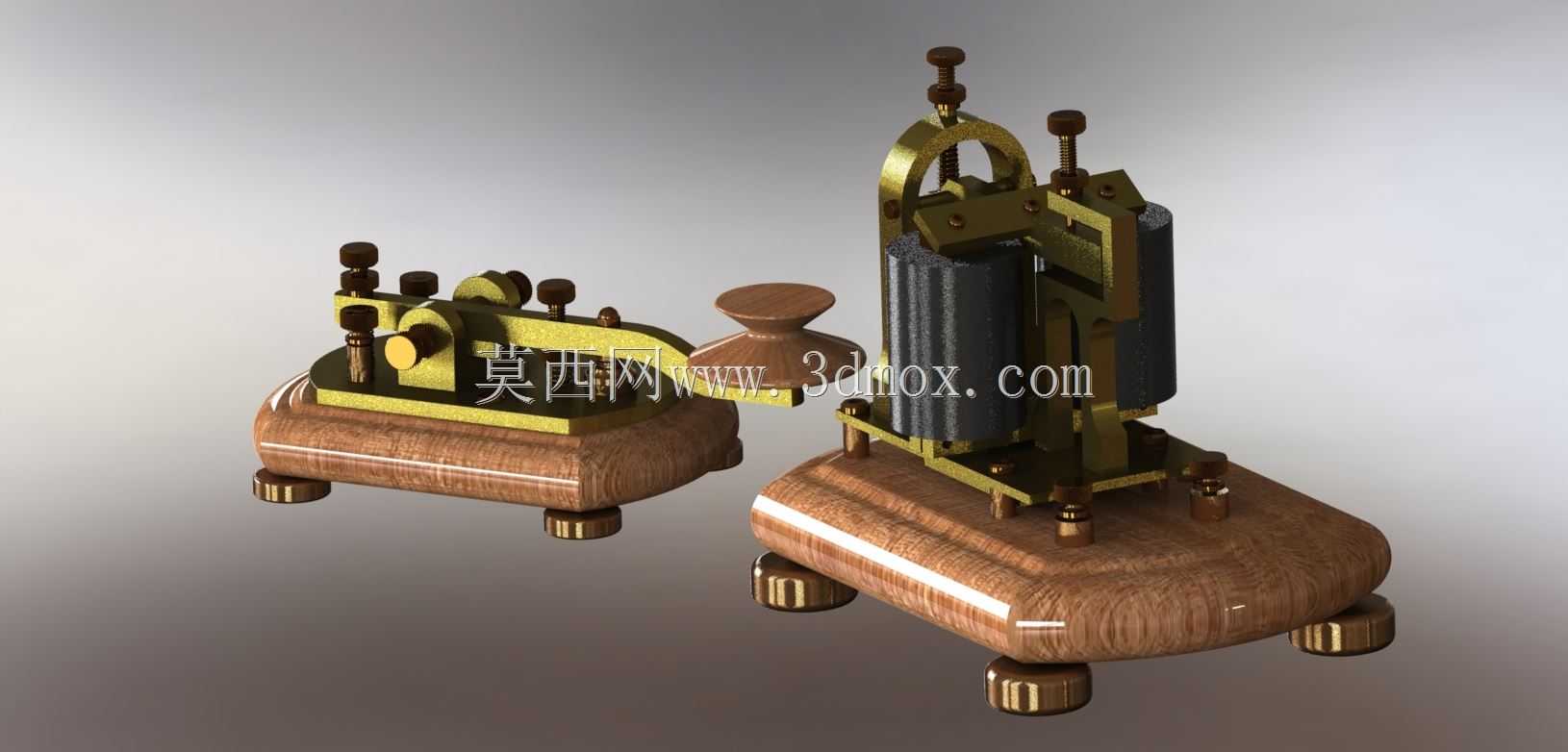

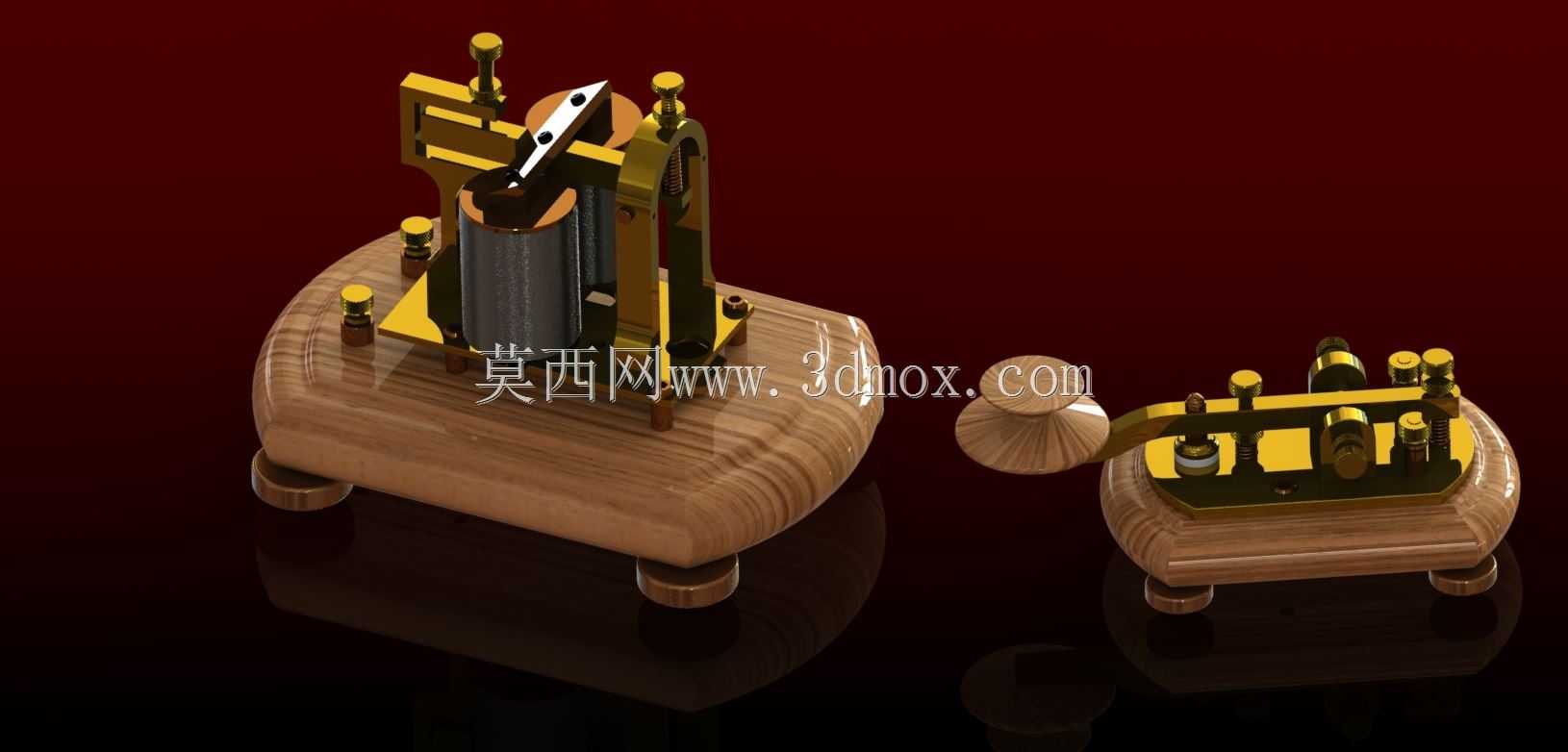

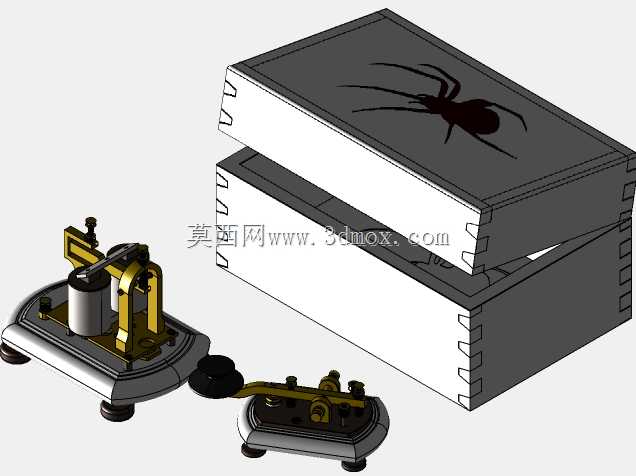

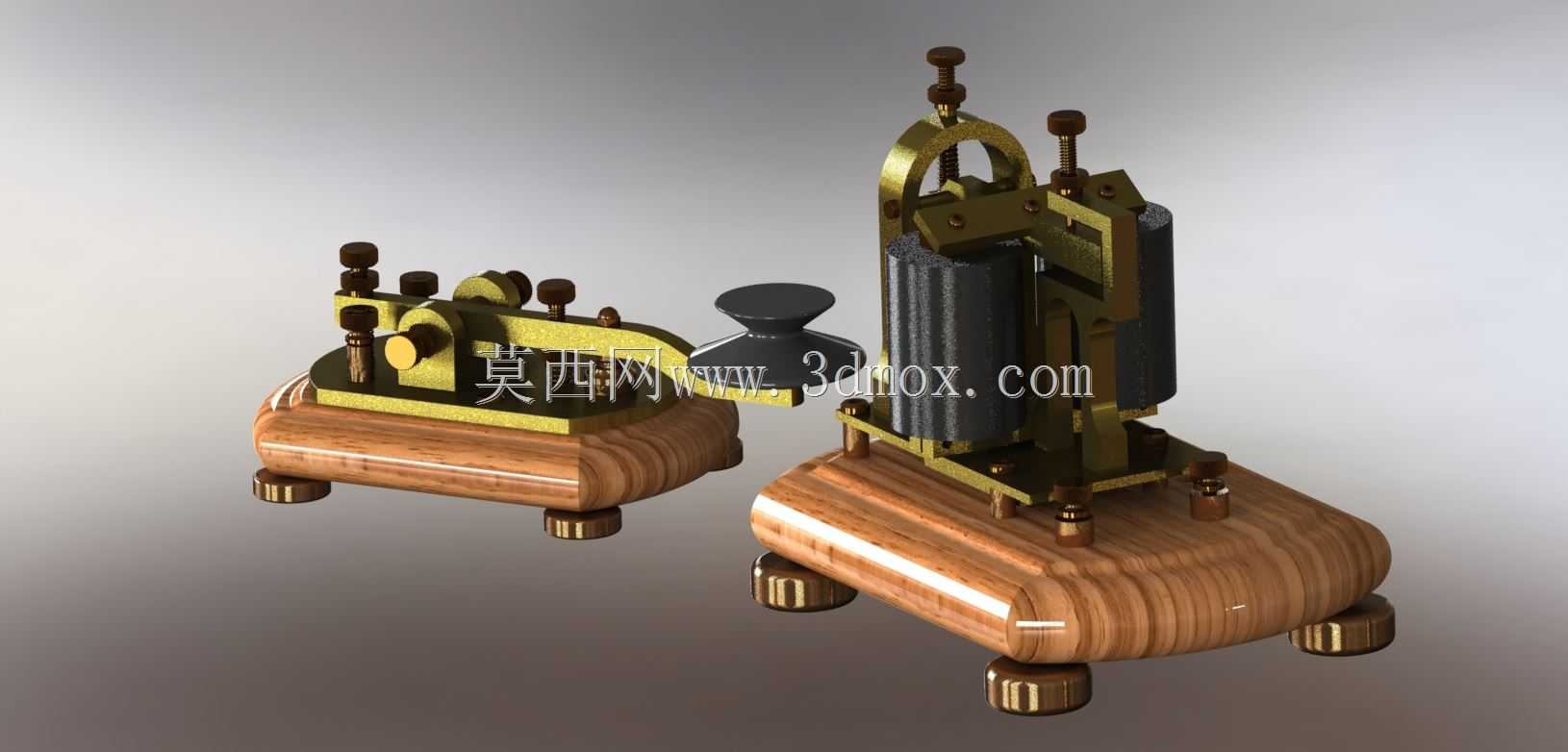

这套电报收发讯装置的三维结构，完整还原了有线电报时代终端设备的核心机械逻辑，拆分来看分为手动发报电键与电磁发声收讯器两个独立功能单元，二者可通过桌面排布完成有线电报的全流程收发作业，在近代有线通讯场景中，是铁路站点、邮政电讯网点、军事通讯点位的核心终端作业设备，承担着莫尔斯电码的人工输入与声响解码功能。从结构设计逻辑来看，发报单元采用杠杆式按键结构，底座选用硬质实木材质做配重支撑，底部配置四个可调铜质支脚，可在不平整的木质桌面完成水平调平，避免按键操作时出现设备滑移；按键杠杆的枢轴点位做了耐磨铜套设计，长期按压操作不会出现枢轴旷量，按键触点采用银质合金材质，可承受高频通断下的电弧烧蚀，按键旁配置的三个调节旋钮，分别对应触点间隙、按键复位弹力、导通行程的微调，适配不同报务员的操作手感习惯，减少长时间发报的手部疲劳。收讯发声单元的核心为双线圈电磁铁结构，线圈通电后产生的电磁吸力带动衔铁敲击发声膜片，将线路传输的脉冲电流转化为清晰可辨的“滴”“答”声响，报务员可通过声响的长短间隔直接解码莫尔斯电码内容；该单元的底座同样采用实木配重结构，上部的金属机架采用黄铜板材折弯铆接成型，线圈外层做浸漆绝缘处理，顶部的两个调节旋钮可调整衔铁与电磁铁端面的工作气隙，气隙过大会导致吸力不足无法触发声响，气隙过小则会出现衔铁粘连断讯的问题，设计时将气隙调节范围控制在0.2mm到1.5mm区间，可适配不同线路传输电压下的工作需求。安装排布层面，两个单元可独立固定在桌面，二者之间预留100mm到150mm的操作间隙，既不会干扰发报按键的操作空间，也能让收讯器的声响直接传递到报务员耳侧，无需额外加装声响放大结构；设备整体的外露金属件均做了抛光镀镍处理，木质底座做了多层虫胶涂覆，既满足长期使用的耐磨防腐蚀需求，也保留了近代电讯设备的复古质感，结构建模时完整还原了每个零件的装配关系，可直接用于复古通讯设备的复刻加工、结构原理教学演示使用。
