星型排布多缸气动径向动力装置结构

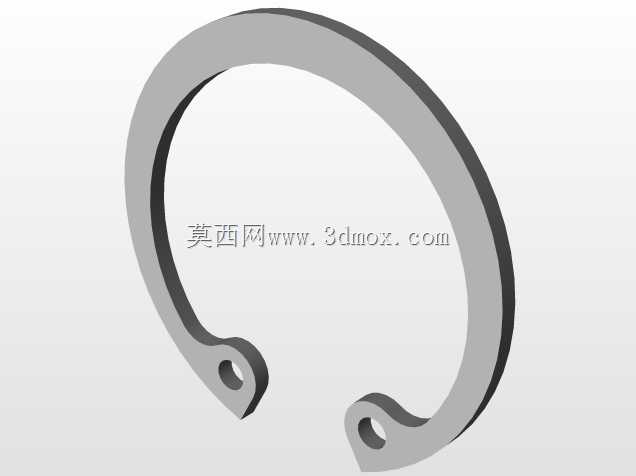

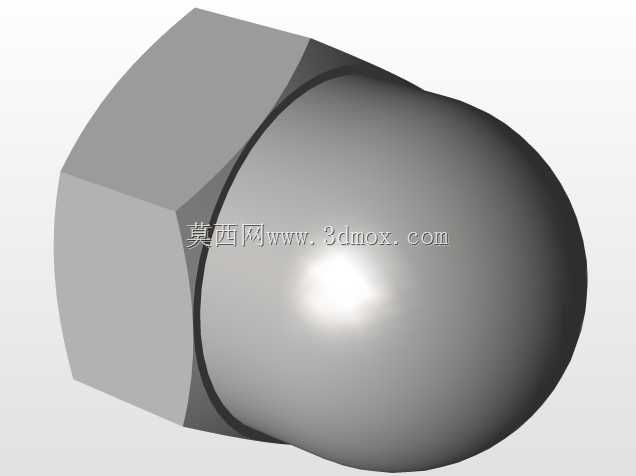

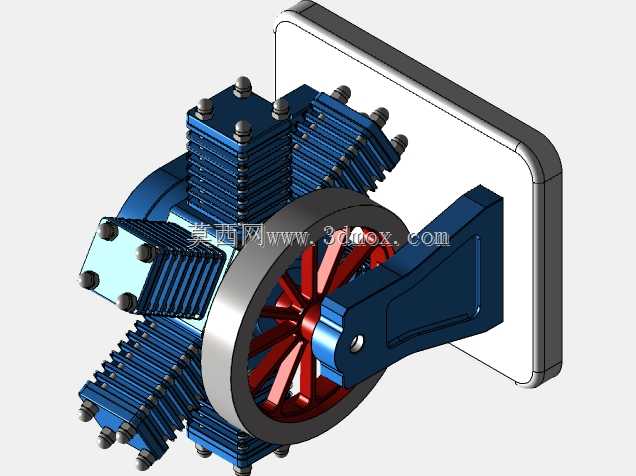

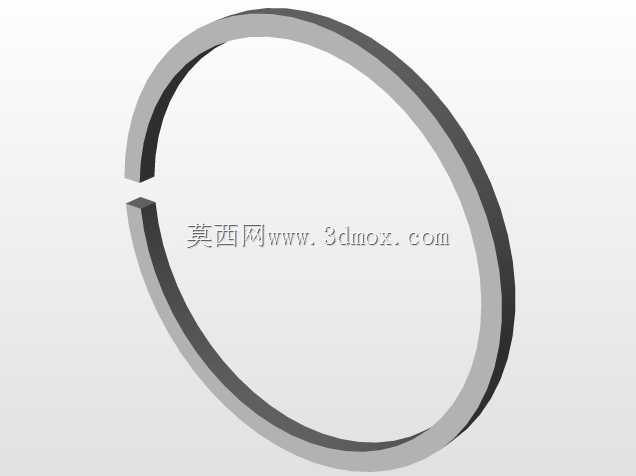

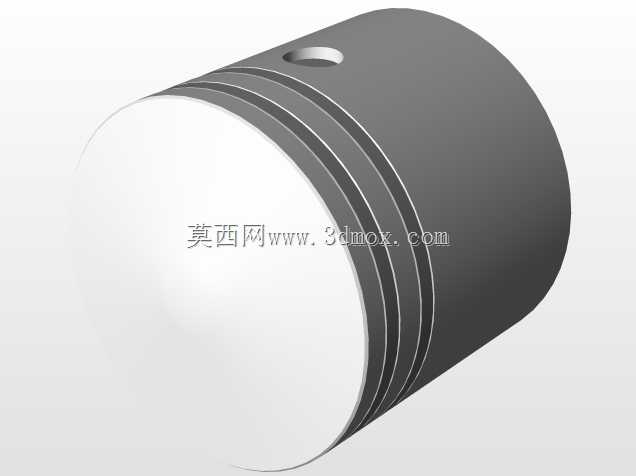

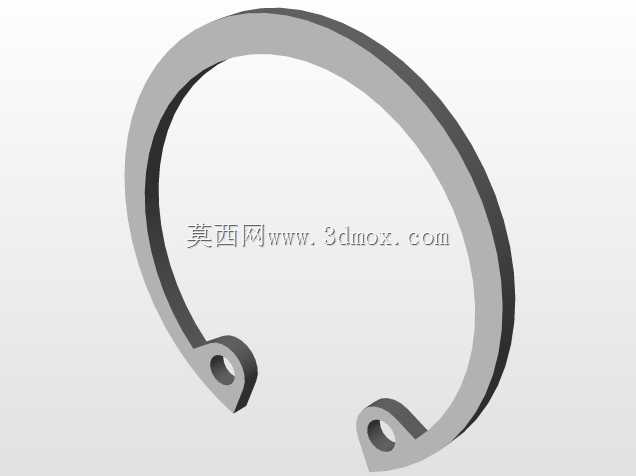

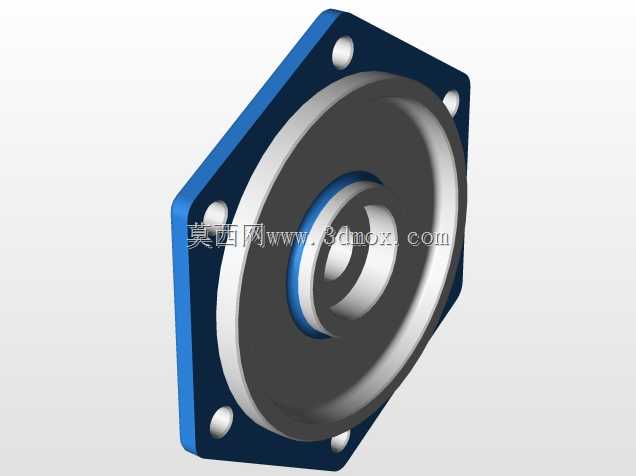

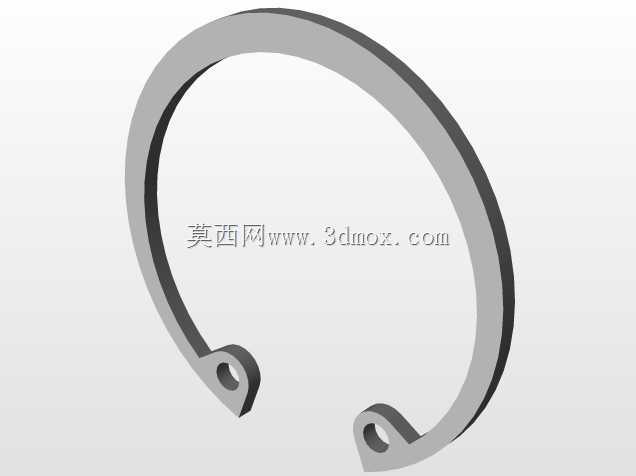

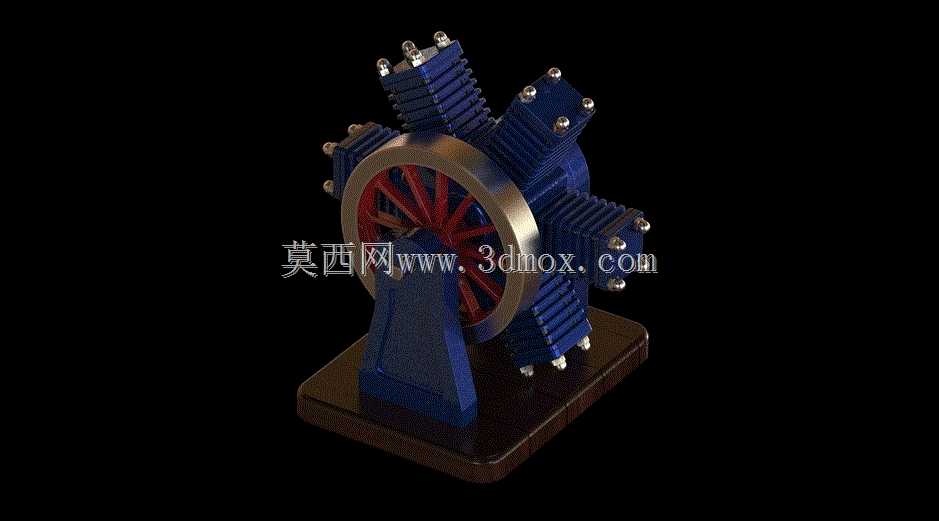

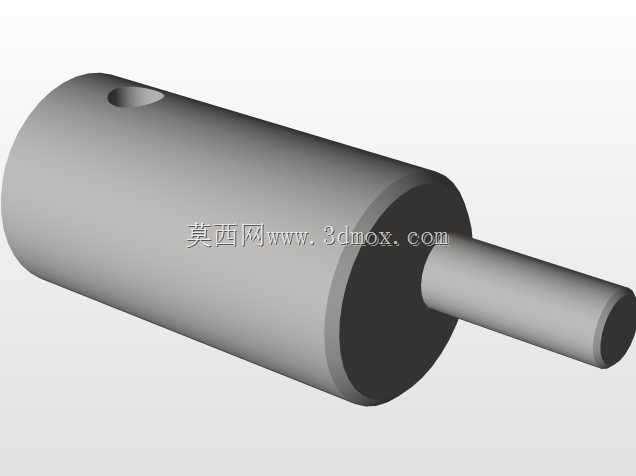

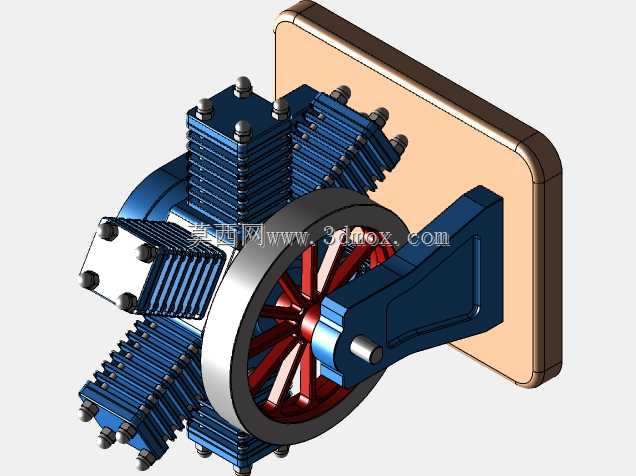

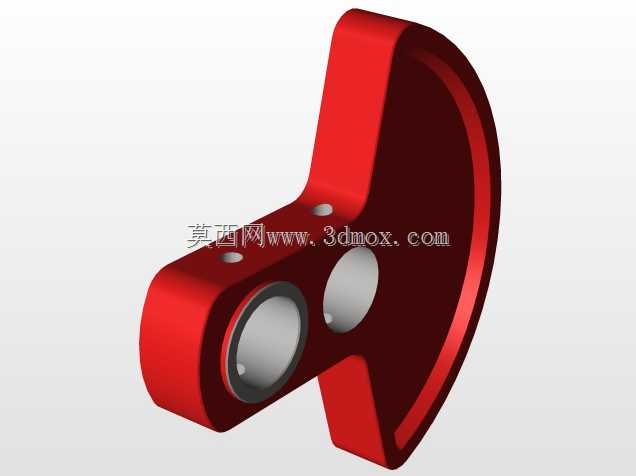

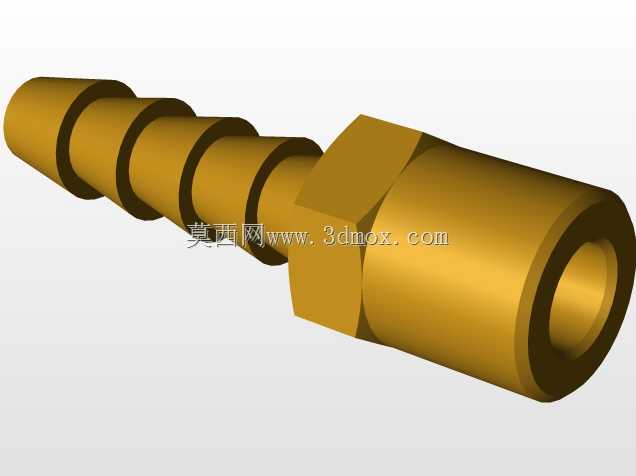

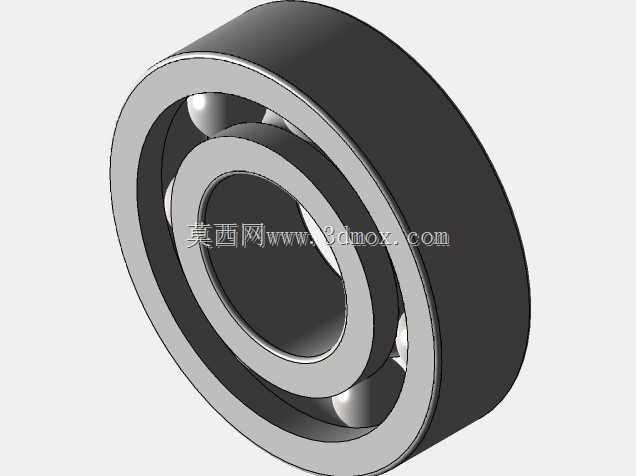

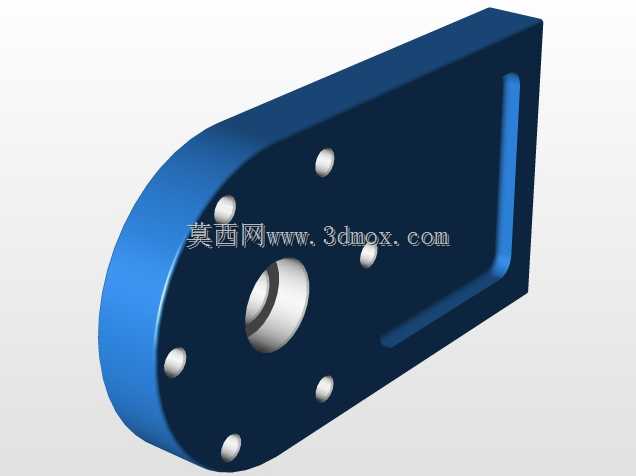

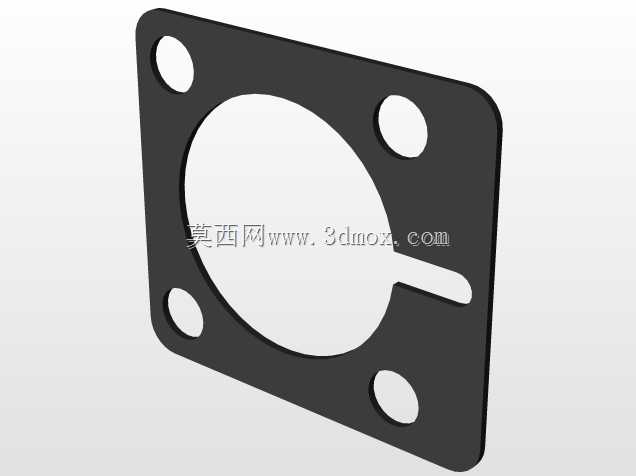

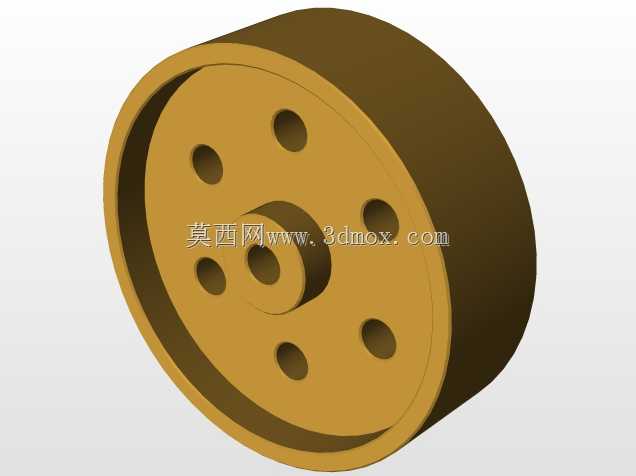

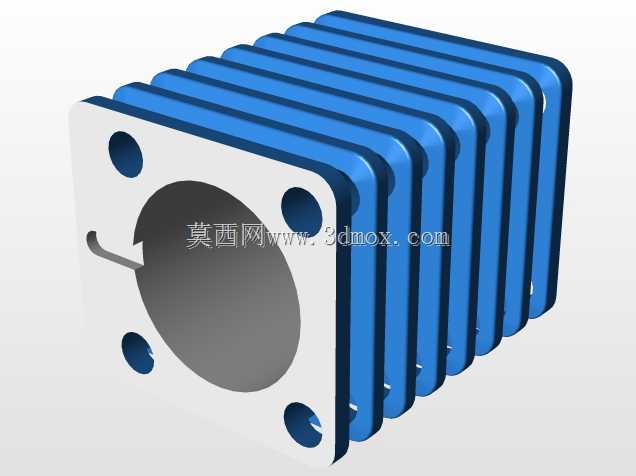

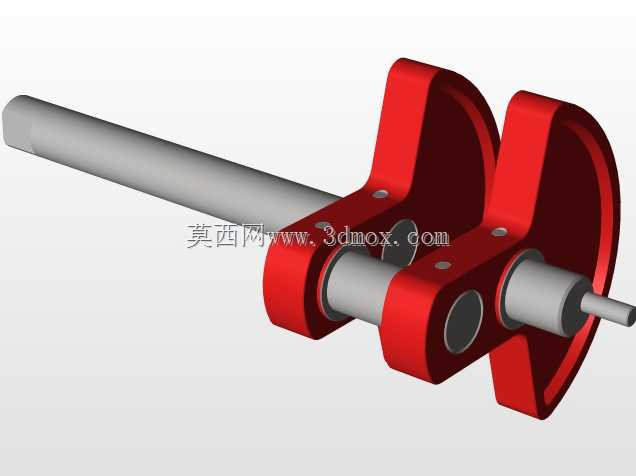

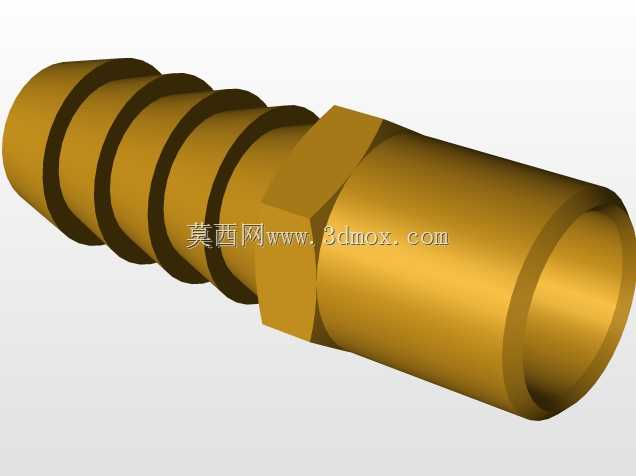

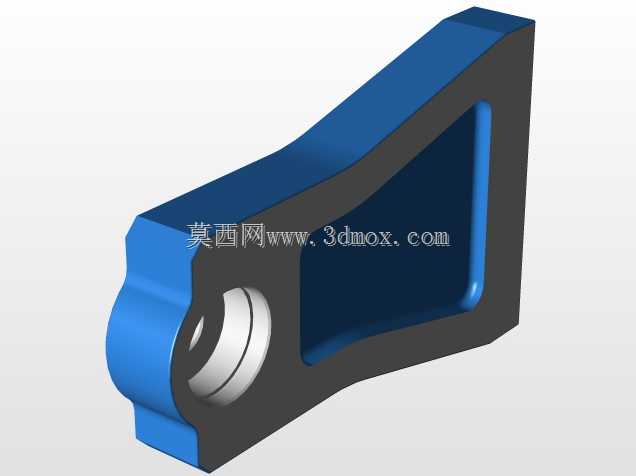

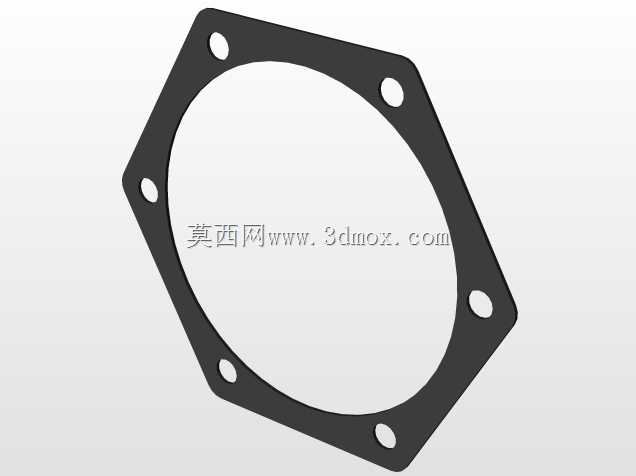

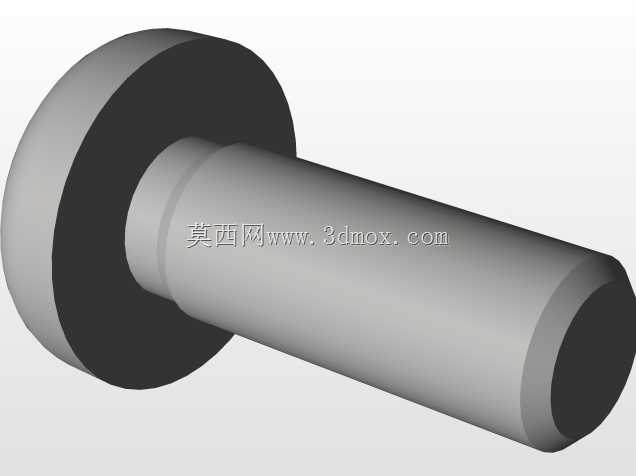

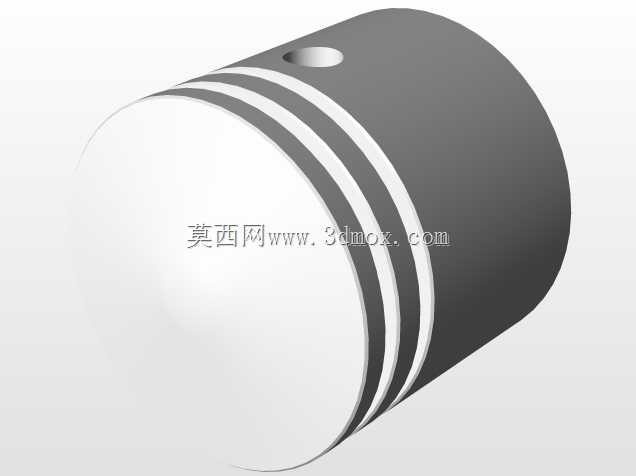

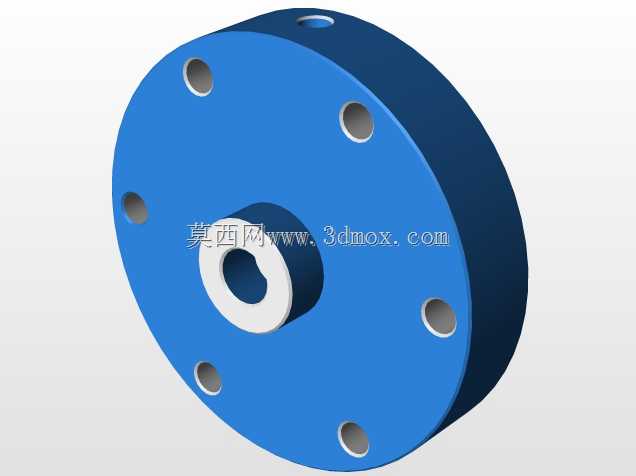

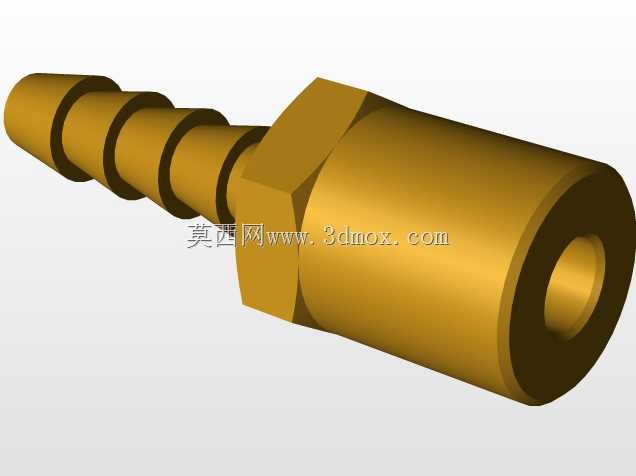

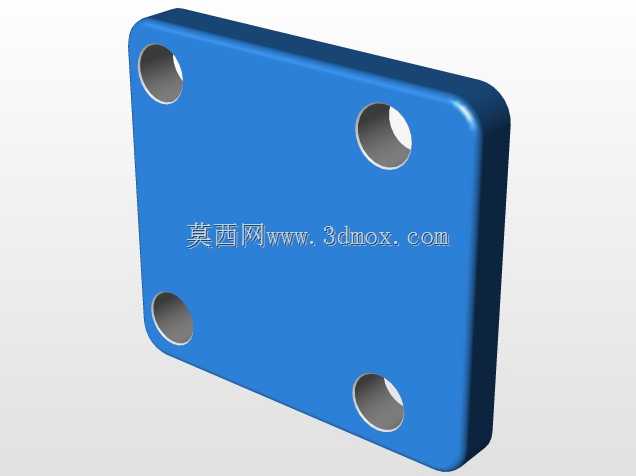

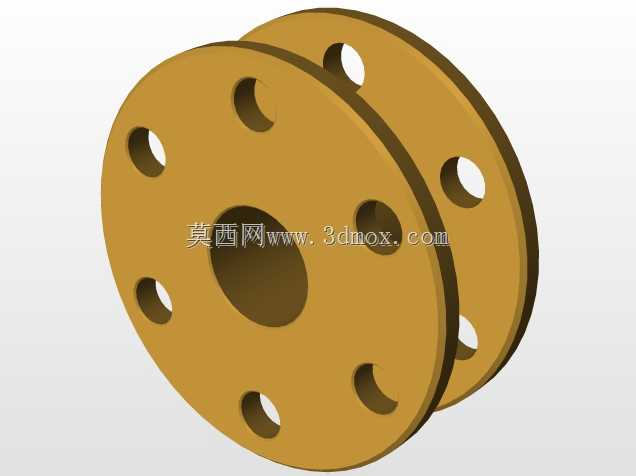

这类径向排布的气动动力结构，常被应用在教学演示、小型气动驱动工位、原理验证试验台等场景中，依靠压缩空气作为动力输入源，相比燃油驱动的同结构机型，没有燃烧爆震带来的高温与复杂油路设计，整体结构更紧凑，维护门槛更低，适合在对防爆、洁净度有要求的小型驱动场景中使用。从结构布局来看，多组气缸沿中心曲轴的径向呈星型均匀分布，这种排布方式能让各缸的做功行程沿圆周方向错峰衔接，大幅降低曲轴运转的扭矩波动，输出动力更平顺，同时相比直列排布的同缸数机型，轴向尺寸可以压缩40%以上，能适配安装空间轴向受限的设备舱位。设计过程中首先要匹配各缸的配气相位，让压缩空气的进气、排气时序与曲轴转角精准对应，避免出现气路干涉导致的动力损耗，每个气缸的活塞连杆组件都需要做动平衡配重，抵消星型排布下不同方向活塞往复运动产生的惯性力，减少运转时的整机振动。安装层面，底部的方形基座预留了标准的安装孔位，可直接固定在试验台架或者设备安装面上，基座与上部缸体支撑结构采用一体化的刚性连接，能承受高转速下的侧向载荷，中心位置的飞轮采用大直径轮辐式结构，既可以储存运转动能平稳转速，也能作为动力输出端连接带轮或者联轴器，向外传递扭矩。缸体外侧的紧固螺栓沿每个气缸的周向均匀布置，保证气缸端盖的压紧力均匀，避免压缩空气泄漏，同时这种外露的螺栓布局也方便后期拆解维护，更换密封件或者活塞组件时不需要完全拆解整机。气路接口统一布置在缸体后侧的中心配气盘位置，外接压缩空气管路时不需要针对每个气缸单独走管，集成式的配气结构能减少外接管路的数量，降低管路排布占用的空间，也能避免多管路带来的漏气风险。实际使用中，这类气动径向装置可以通过调整进气压力来灵活改变输出扭矩与转速，适配不同负载的驱动需求，在教学场景中可以直观展示径向发动机的做功原理、配气逻辑与曲轴连杆运动关系，透明化的结构展示能让学习者快速理解星型发动机的动力传递路径；在小型设备驱动场景中，搭配调压阀与节流阀可以实现无级调速，不需要额外加装复杂的变速结构，整体驱动系统的复杂度远低于同功率的电动驱动方案，且在频繁启停的工况下不会出现电机过热的问题，适合短周期往复做功的工位使用。
