带安装孔长条扁平金属弹性构件

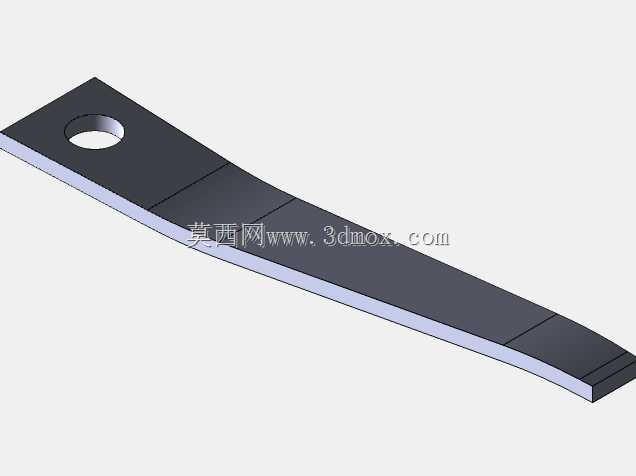

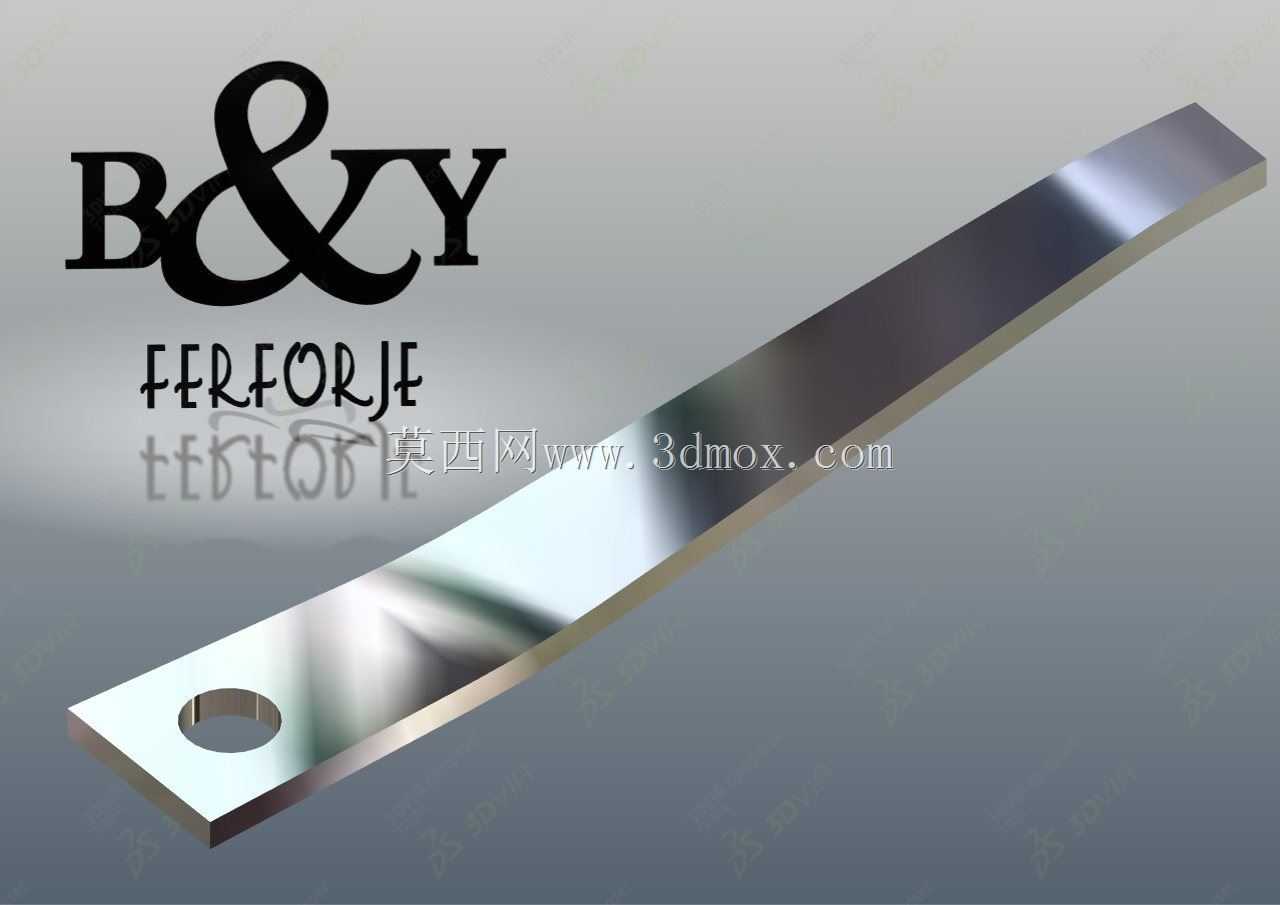

这类扁平长条弹性构件，常被应用在需要提供持续接触压力、小幅形变复位的机械结构场景中，比如小型电器的触点弹压、工装夹具的辅助顶紧、五金锁具的锁舌复位、轻工设备的盖板压合部位，相比螺旋弹簧，它的形变方向更单一，占用的安装空间更扁平，适合布局空间局促、施力方向为平面法向的装配场景。从结构设计来看，构件整体采用等厚度长条金属板材加工，一端开设圆形安装通孔，用于穿设螺栓或铆钉完成固定，安装孔的位置距离端部预留了足够的压接边距，避免固定时应力集中导致板材端部开裂；构件的另一端做了圆弧收边处理，既可以避免锐边划伤装配人员，也能减少与被接触部件的摩擦剐蹭，长期往复形变时不会因为边角应力集中出现疲劳断裂。设计时首先要确认安装边界：固定端的孔位需要匹配对应安装基座的螺孔位置，孔的直径要适配常用的紧固件规格，构件整体的长度要满足工作行程下的形变量要求，厚度则根据所需的弹力大小选定，材质一般选用弹簧钢，经过热处理后保证足够的弹性极限与疲劳强度，表面做抛光处理减少应力集中点，同时提升防锈能力。在实际选型应用时，要注意这类扁平弹簧的工作行程不能超过材料的屈服极限对应的形变值，否则会出现塑性变形无法复位；安装时固定端的压接力要均匀，不能出现单侧压合过紧导致构件翘起，影响施力方向的准确性。建模过程中需要重点还原板材的等厚特征、安装孔的位置精度、端部的圆弧过渡细节，同时要预留出装配时的形变空间，避免在装配干涉检查时出现误判，这类构件虽然结构简单，但在很多小型机械结构中是保证功能可靠性的关键零件，弹力的一致性、安装的便利性、长期使用的抗疲劳性都是设计时需要重点考量的维度，很多时候这类弹片的厚度公差、形位公差会直接影响整个机构的动作顺畅度，比如在小型卡扣结构中，弹片的翘起高度偏差超过0.1mm就可能出现卡扣卡滞或者无法锁止的问题，所以建模时的尺寸标注要精准对应加工工艺要求，安装孔的同轴度、板材的平面度都要给出合理的公差范围，适配常规冲压加工的工艺能力，不需要过高的精度要求徒增加工成本，也不能公差过松导致装配后功能失效。
