10cc排量双缸二冲程航模动力装置

这款小型双缸动力装置主要面向轻小型固定翼航模、线操纵特技航模以及小型无人试验载具的动力配套场景，在航模赛事、小型航空教具研发、微型动力试验平台搭建领域有明确的应用空间。区别于单缸同排量动力，双缸并列布局的设计能够有效抵消单缸活塞往复运动产生的一阶振动，大幅降低动力输出时的整机抖动量，减少振动对航模机载电子元件的干扰，同时提升动力输出的平顺性，适配对飞行稳定性要求较高的航模机型。

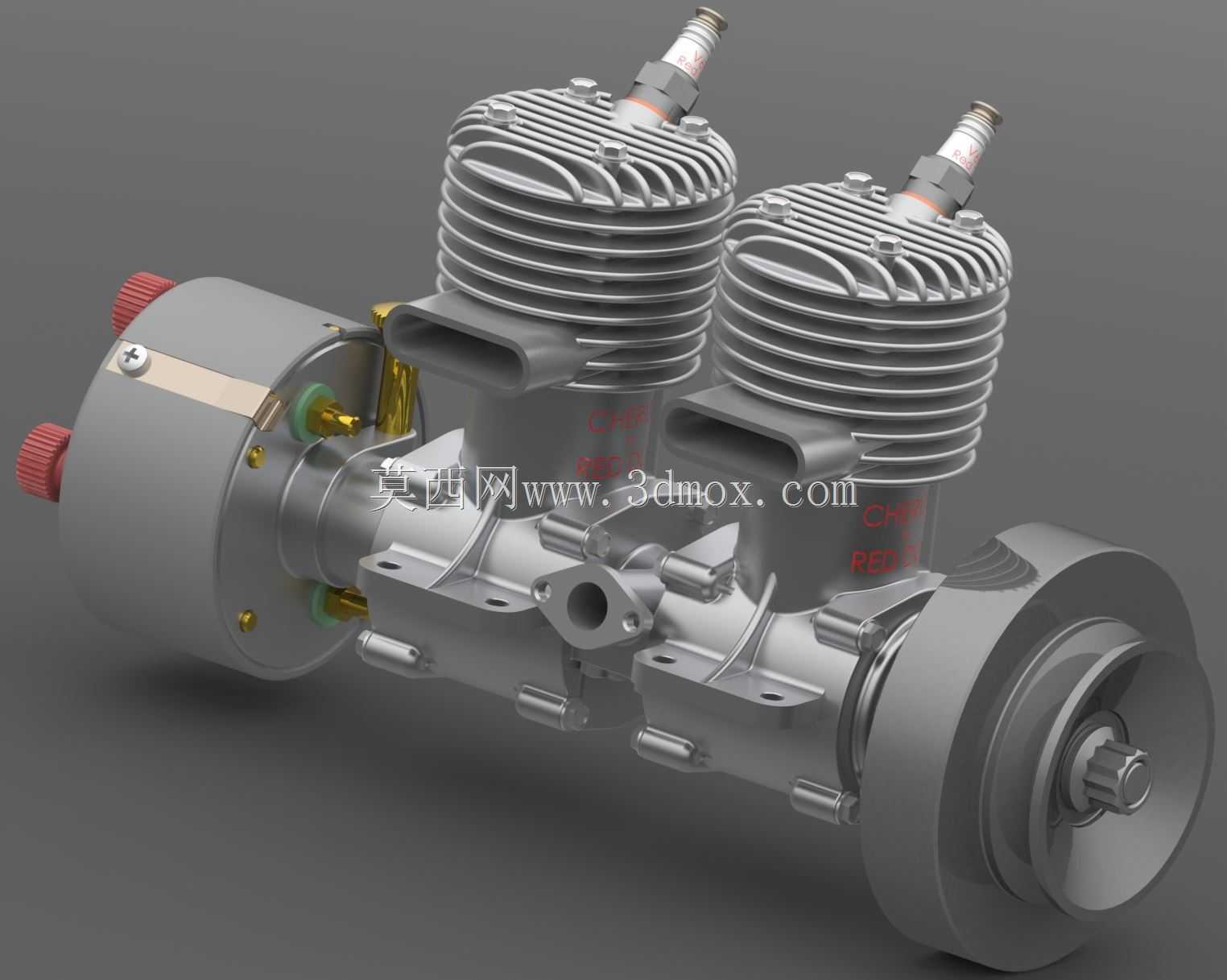

从功能特性来看，该动力采用二冲程工作循环，结构上省去了四冲程发动机复杂的配气机构，整体零件数量更少，自重控制更有优势，能够在小排量下实现更高的功率重量比，匹配航模类产品对动力单元自重敏感的核心需求。散热结构采用外露式环形散热鳍片设计，直接集成在气缸缸体外部，配合航模飞行时的迎面气流即可实现足够的风冷散热效果，无需额外加装水冷管路、散热泵等附属部件，进一步降低动力系统的整体重量与结构复杂度。化油器采用侧置单化油器布局，通过对称进气道为两个气缸供给油气混合体，简化了供油管路的布置难度，同时保证两个气缸的进气一致性，避免双缸工作状态偏差带来的动力损耗。

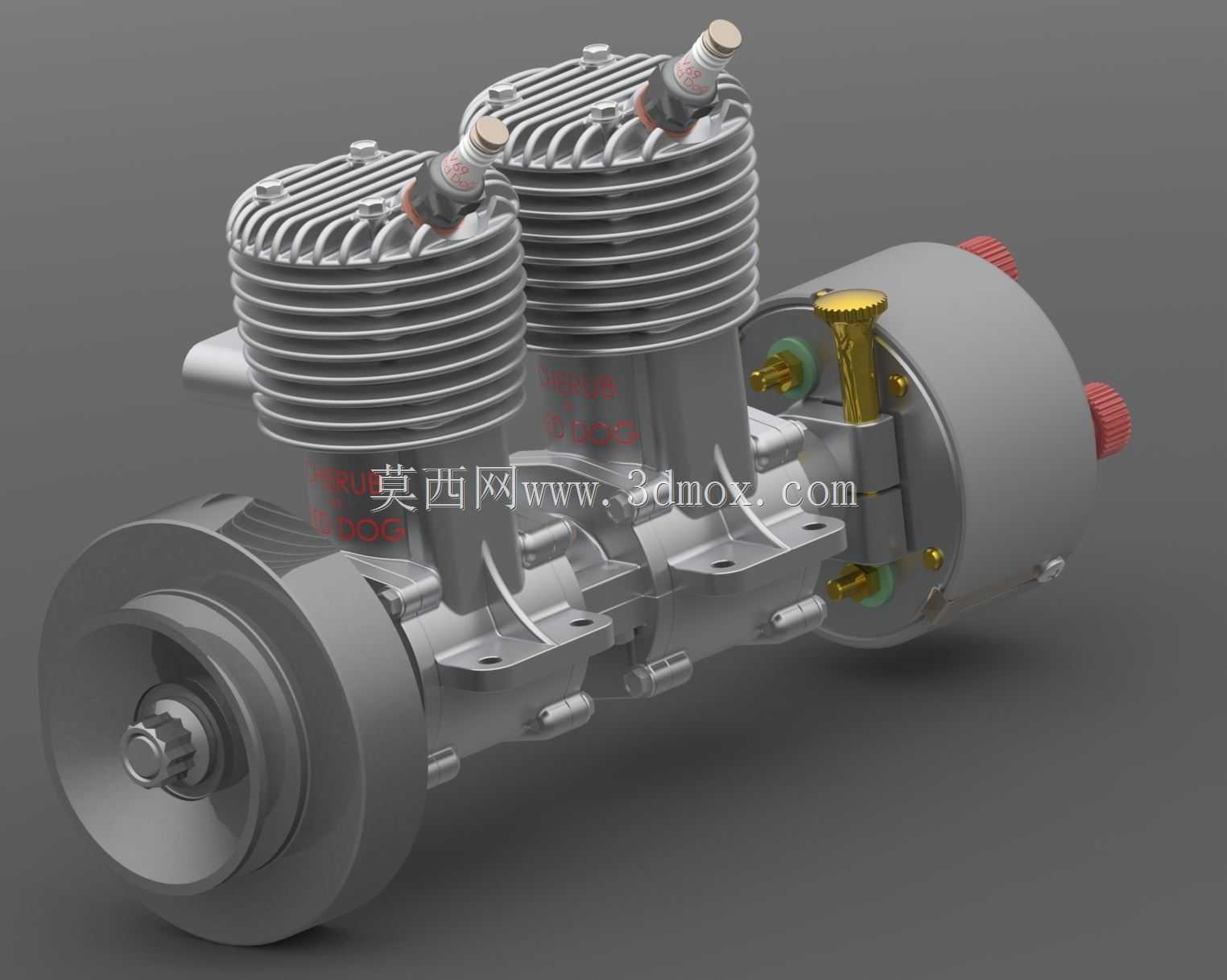

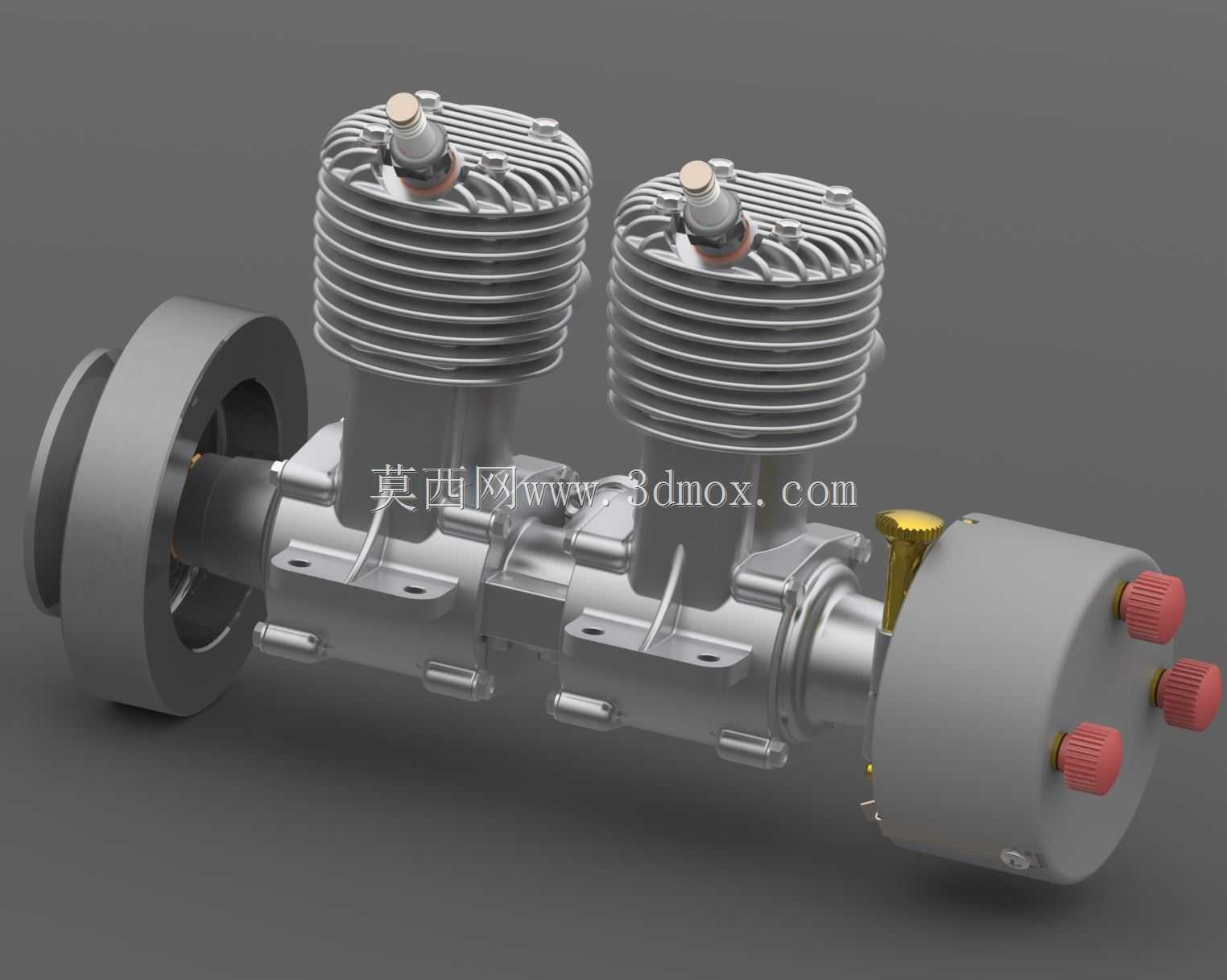

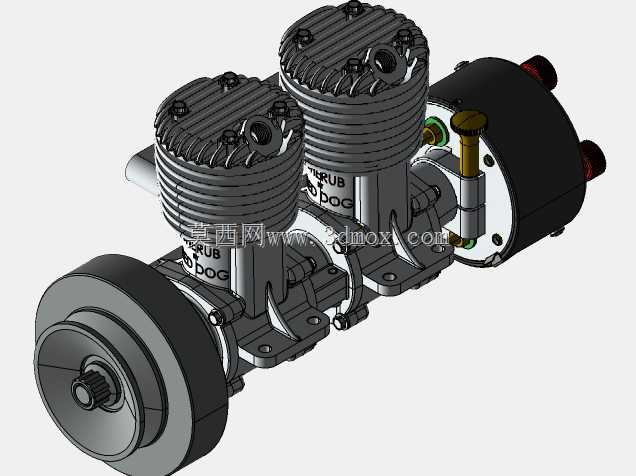

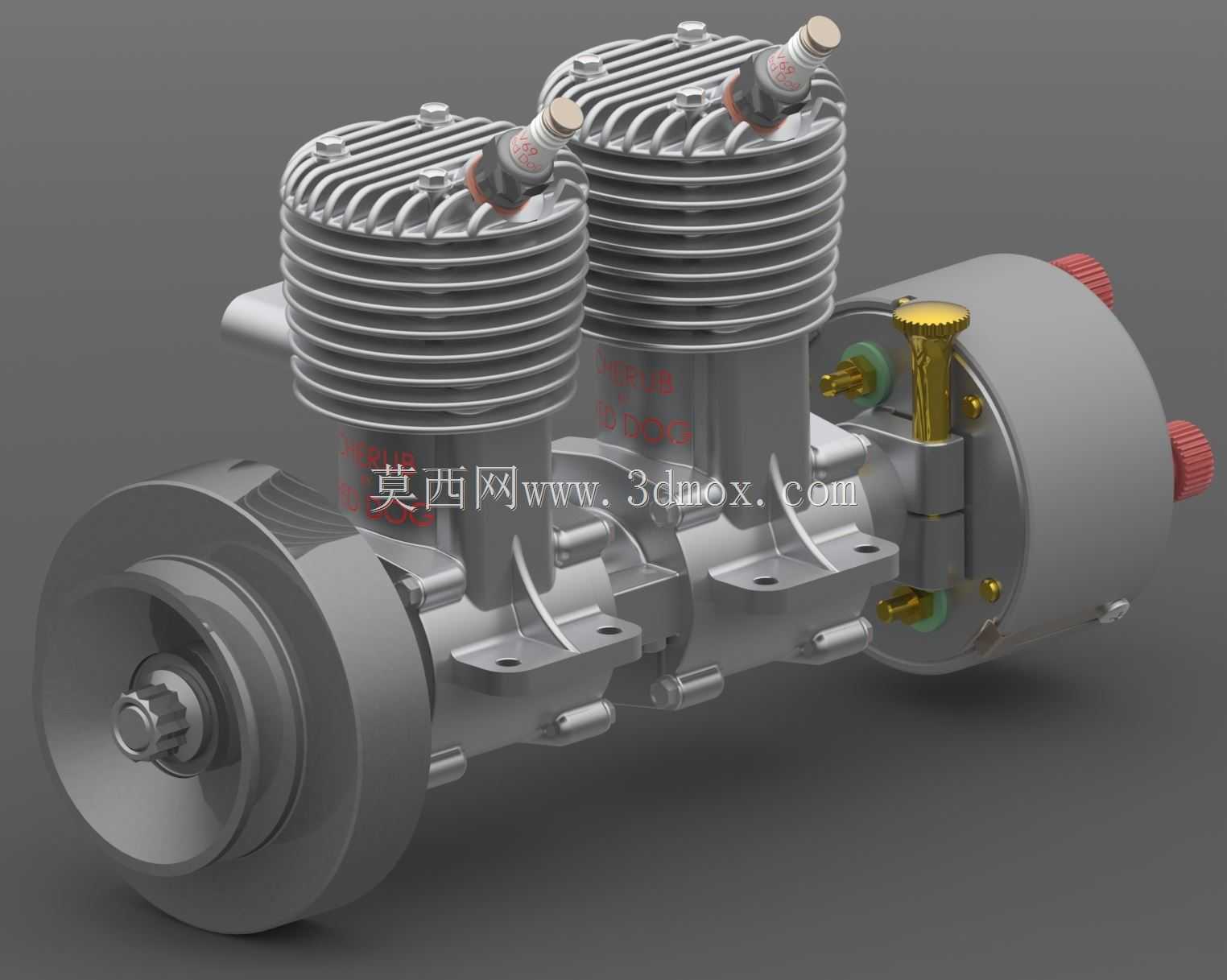

设计思路上，整体采用并列直列双缸的布局形式，曲轴箱为一体化加工结构，保证两个曲轴安装位的同轴度精度，减少动力传递过程中的机械损耗。输出端采用锥形轴配合锁紧螺母的连接结构，能够直接适配航模常用的螺旋桨安装座，无需额外设计转接法兰，降低装机适配的加工成本。火花塞采用顶部斜置安装方式，既保证点火位置处于燃烧室最优区域，又避免顶部突出结构影响整流罩的安装适配。整机安装脚位集成在曲轴箱下侧，采用对称分布的通孔安装位，安装边界规整，能够直接固定在航模的防火板安装位上，安装孔位的间距设计匹配主流10cc级航模动力的安装尺寸，具备良好的互换性，可直接替换同级别单缸或其他双缸动力，无需大幅修改载具的安装结构。

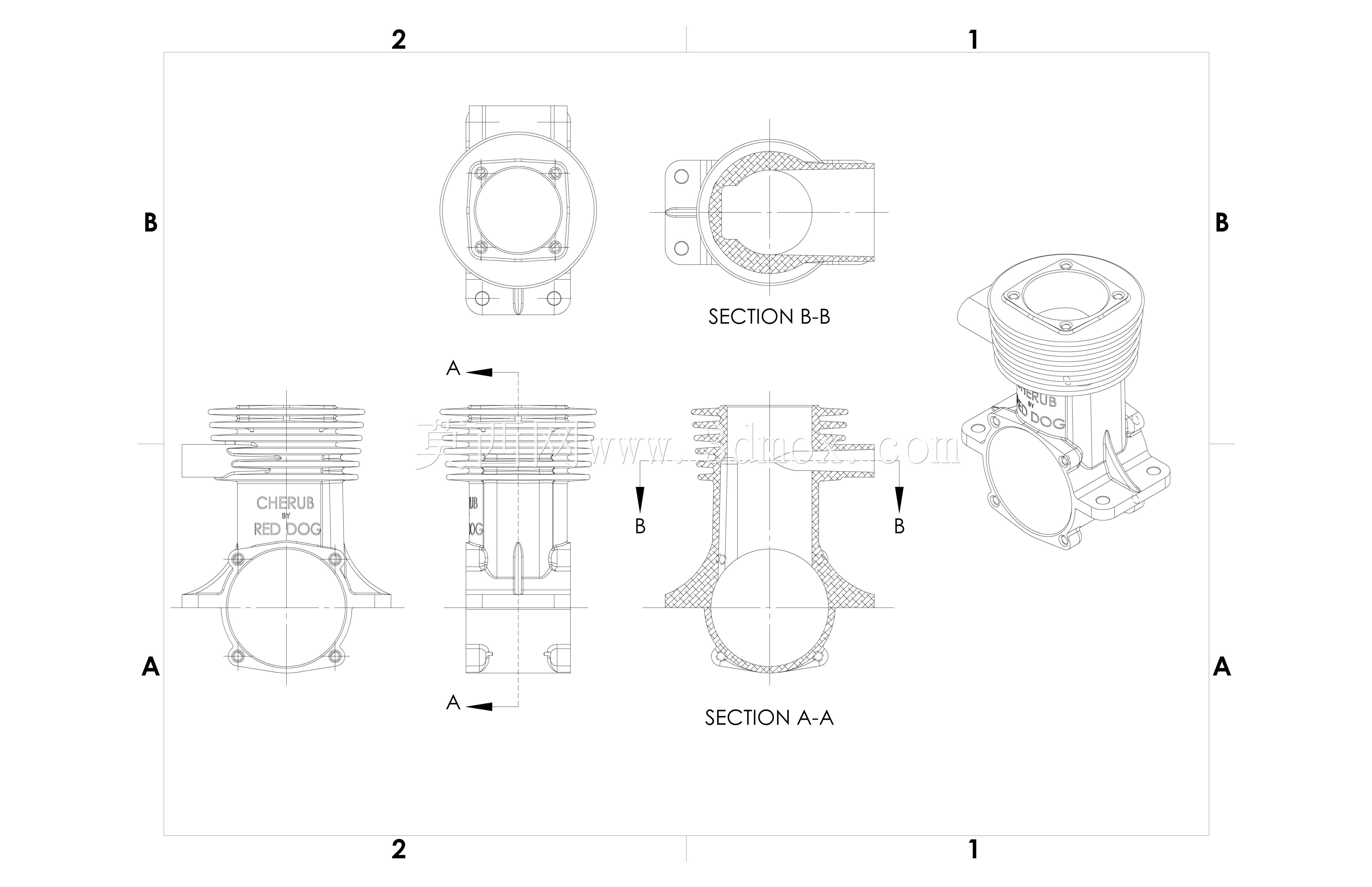

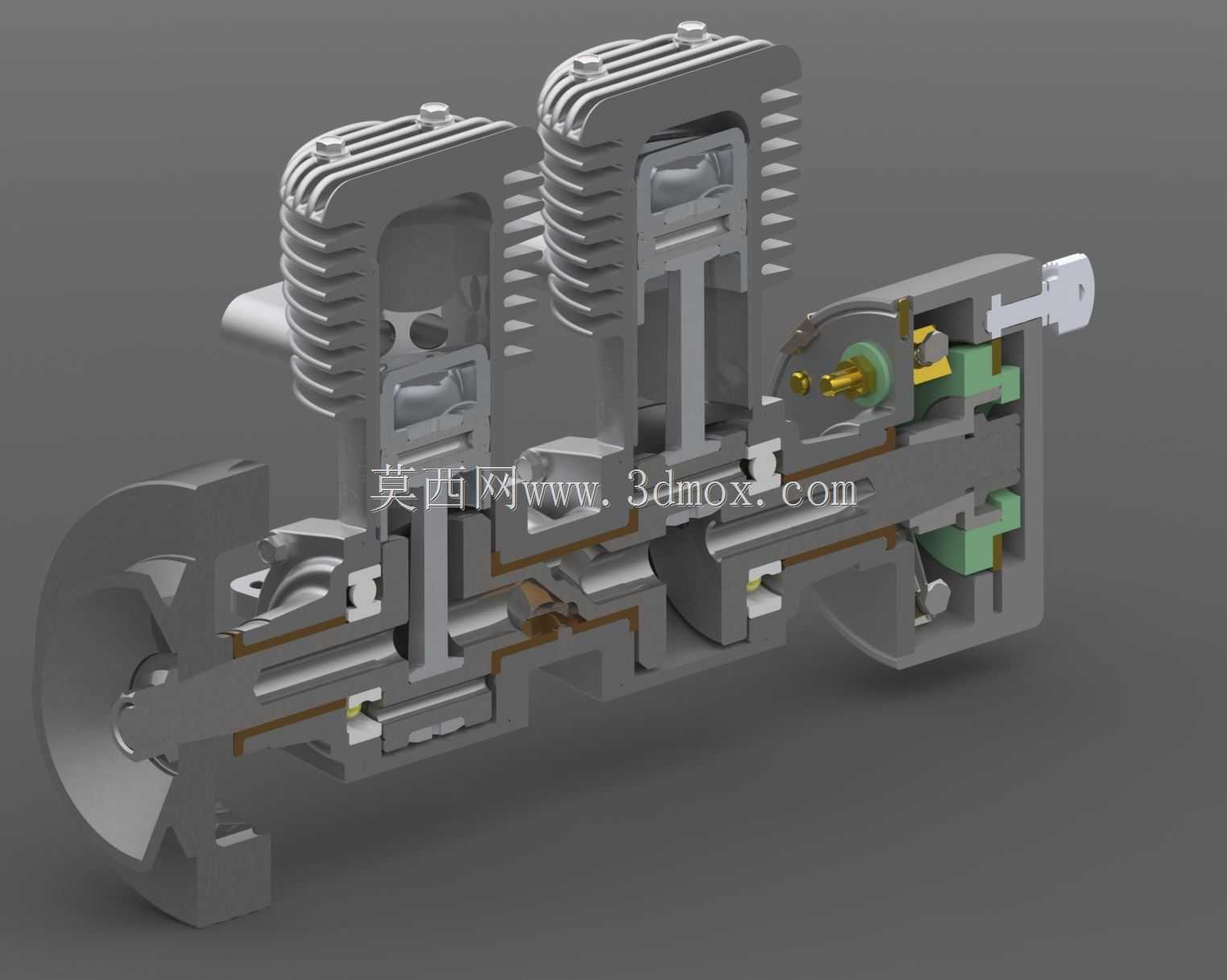

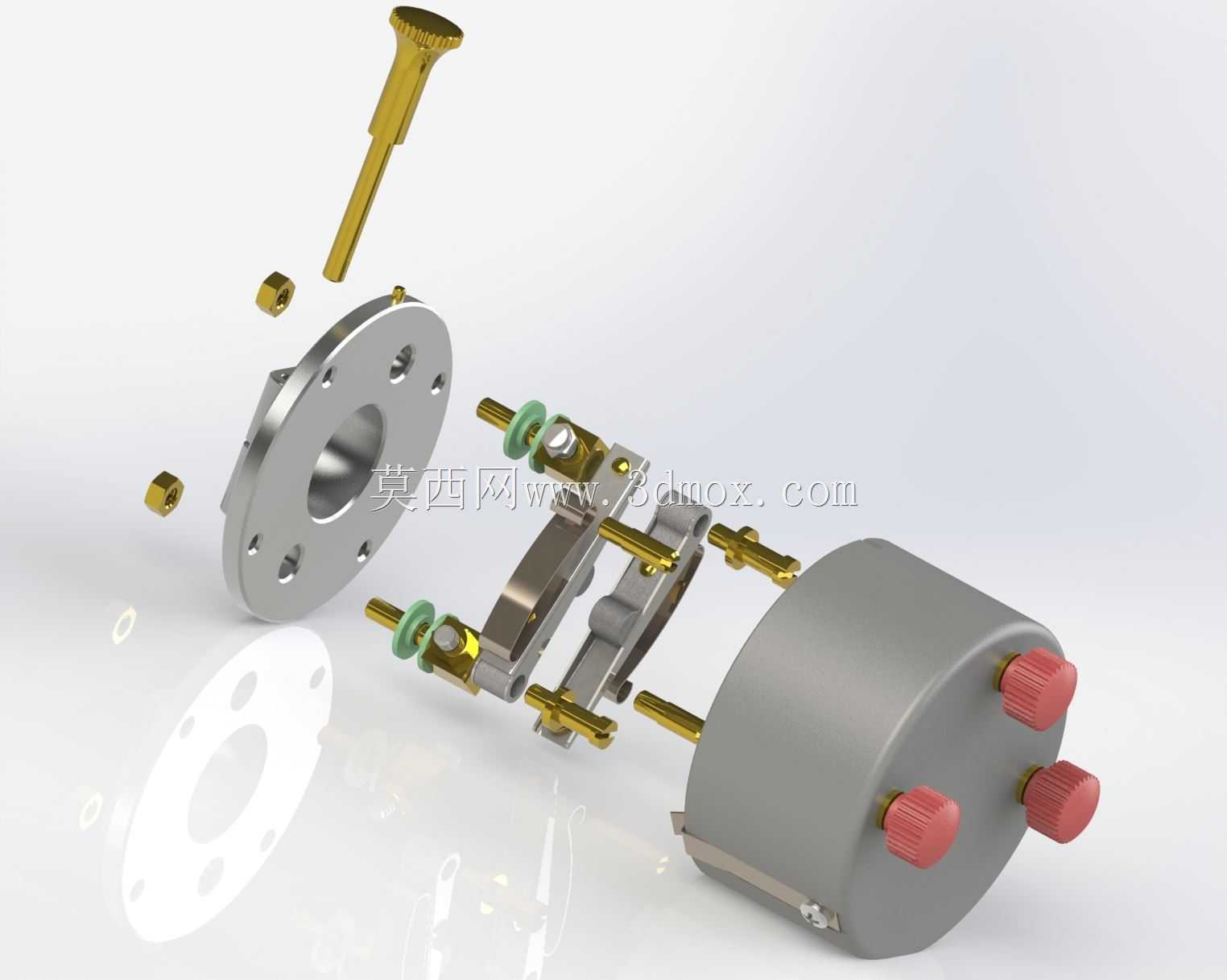

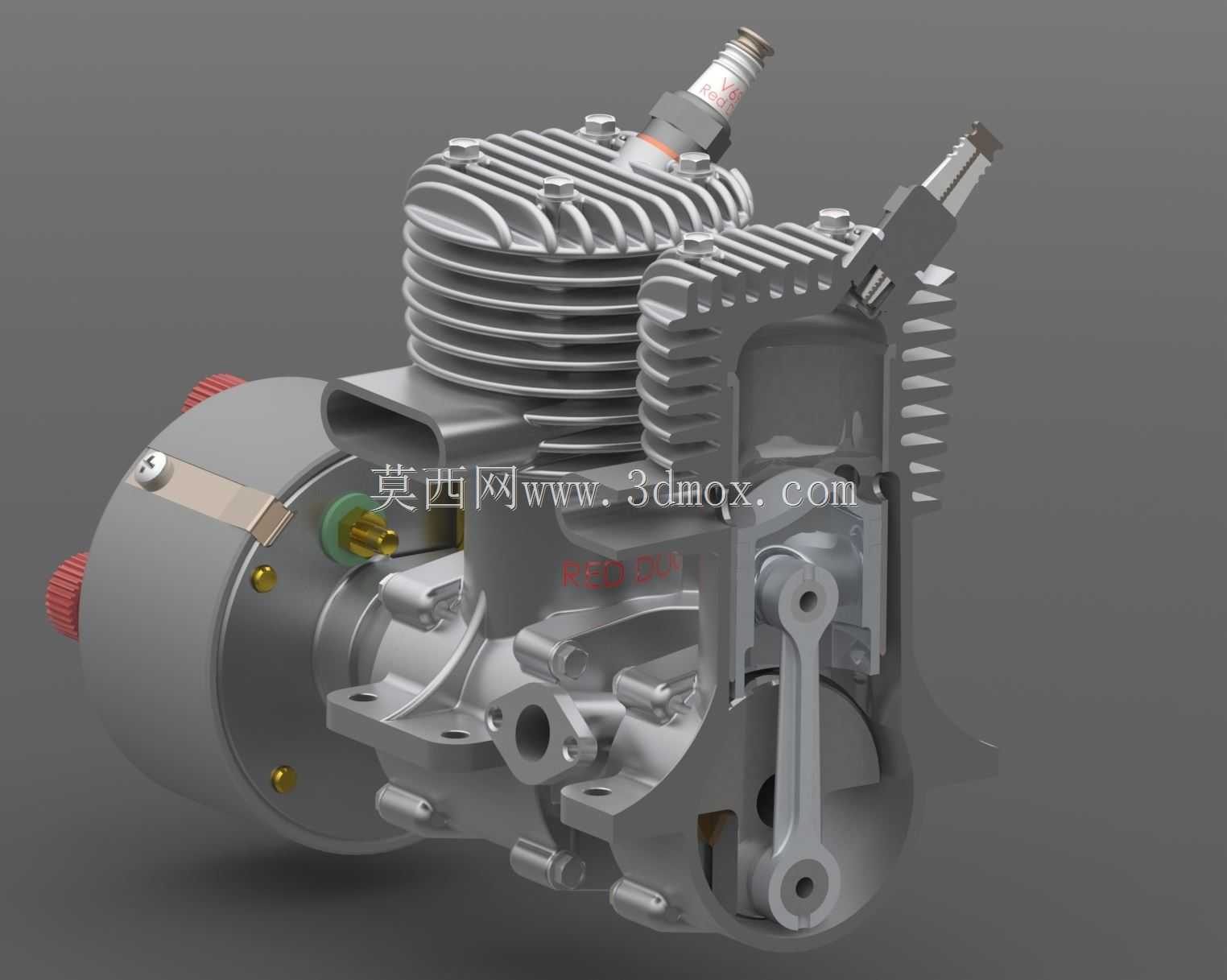

从结构细节来看，气缸与曲轴箱之间采用止口定位配合，保证装配时的气缸垂直度，减少活塞运行过程中的偏磨风险，提升动力装置的运行寿命。曲轴采用双支撑轴承布局，在两个气缸的动力输出端与传动端分别设置支撑轴承，平衡双缸做功时的曲轴受力，降低曲轴高速转动时的形变风险。侧置的油门摇臂采用外露式设计，方便连接舵机拉杆进行油门开度控制，调节行程的冗余量充足，适配不同舵机安装角度的调节需求。尾部的调整旋钮分别对应油针调节与怠速调整，外露的结构设计可在地面调试时直接完成参数调整，无需拆解外壳结构，调试操作便捷。
