带Arduino电控电磁阀的单缸丙烷动力装置

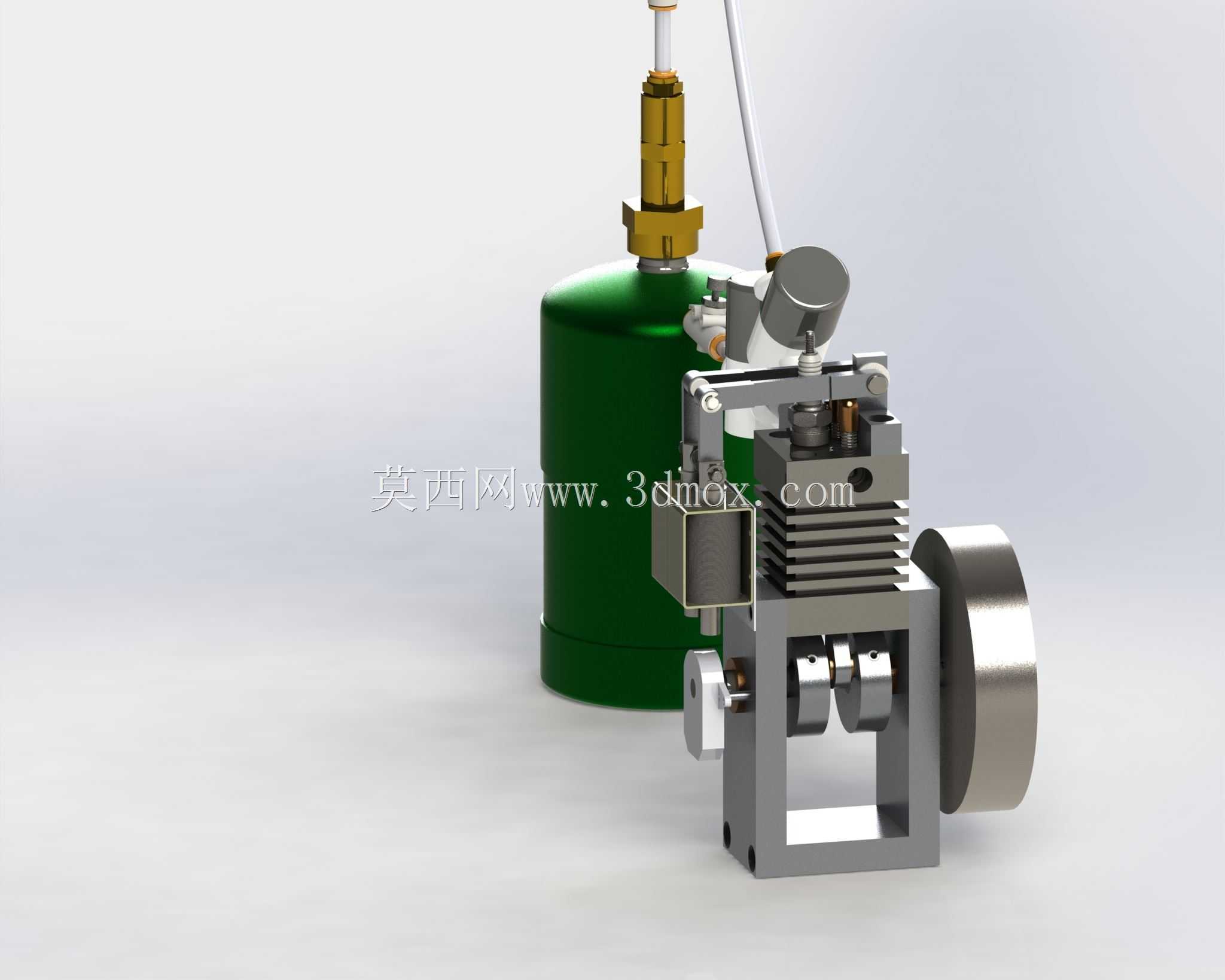

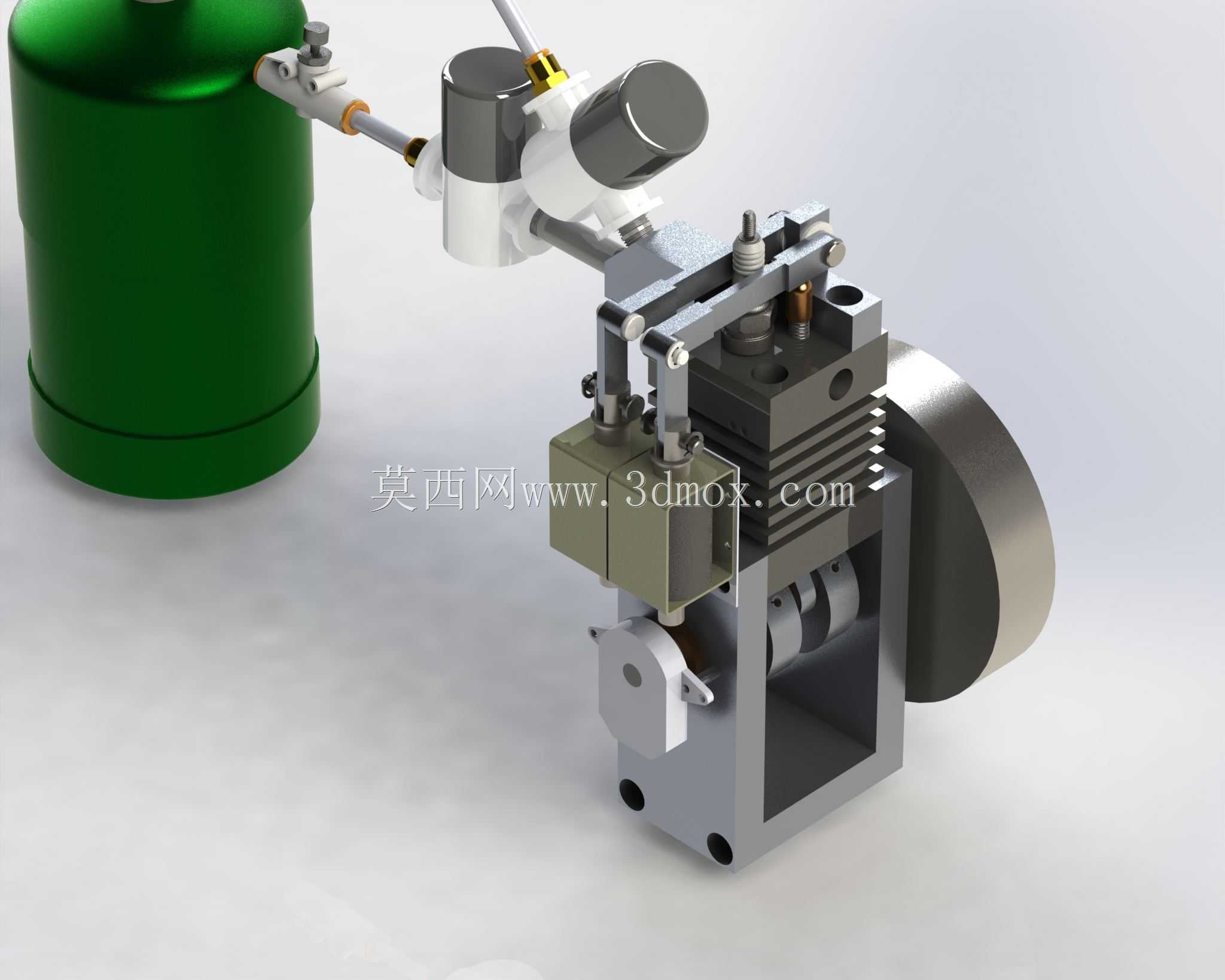

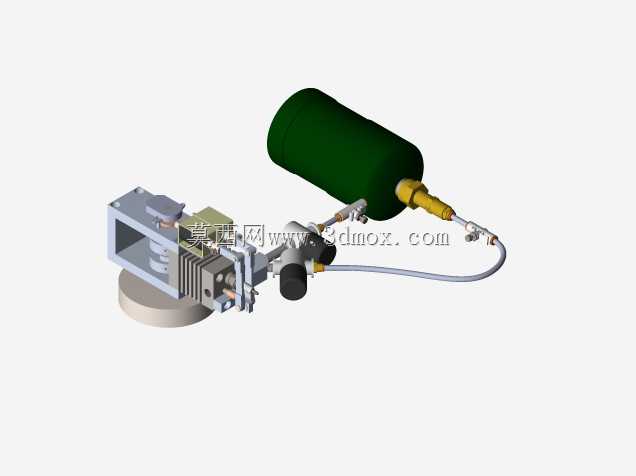

这套单缸丙烷动力装置的三维结构，完整还原了从燃料存储到动力输出的全链路机械逻辑，适配小型便携动力输出场景，可作为户外便携发电、小型实验台动力源、教学演示教具的核心动力单元使用。整套装置的结构排布充分考虑了小型化集成需求，左侧的丙烷存储罐体通过快接式管路与阀体组件连通，管路上预留的密封接头结构可直接适配常规低压燃气输送管路，无需额外加工转接结构即可完成燃料通路的搭建。电控部分采用Arduino控制板驱动电磁阀动作，替代传统化油器的机械配气逻辑，可通过程序灵活调整进气正时与燃料供给量，适配不同负载下的动力输出需求，相比纯机械配气结构，电控方案可在低负载工况下降低15%左右的燃料消耗，同时减少未充分燃烧的废气排放。核心动力单元采用单缸侧置气门结构，缸体外部的散热鳍片按照自然对流散热逻辑排布，鳍片间距与高度经过匹配计算，在持续额定功率输出工况下可将缸体温度控制在材料许用温度范围内，无需额外加装水冷散热结构，进一步压缩了整套装置的体积与重量。曲柄连杆机构的配重块与飞轮做了一体化集成设计，飞轮的转动惯量经过匹配计算，可抵消单缸结构往复运动产生的一阶振动，保证动力输出轴的转动平稳性，输出轴端预留的标准键槽结构可直接连接带轮、联轴器等传动部件，适配不同的负载连接需求。整套装置的安装基准为底部机座的四个安装孔，孔位按照通用小型动力设备的安装间距设计，可直接固定在标准型材机架或者实验台台面上，安装时无需额外制作转接板，各部件的检修边界预留充足，电磁阀、火花塞、燃料管路接头等易损件均可在不拆解缸体的情况下完成更换操作，日常维护的操作门槛较低。燃料供给管路与缸体之间的连接部位采用双重密封结构，可避免丙烷泄漏风险，适配户外移动使用的安全要求，电控模块的安装位置远离缸体高温区域，同时做了隔振处理，可避免长期振动导致的接线松动问题。
