带镂空装饰纹理的创意工艺花瓶结构设计

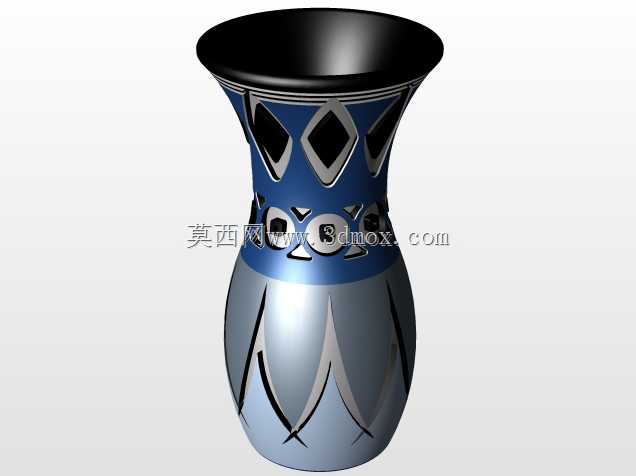

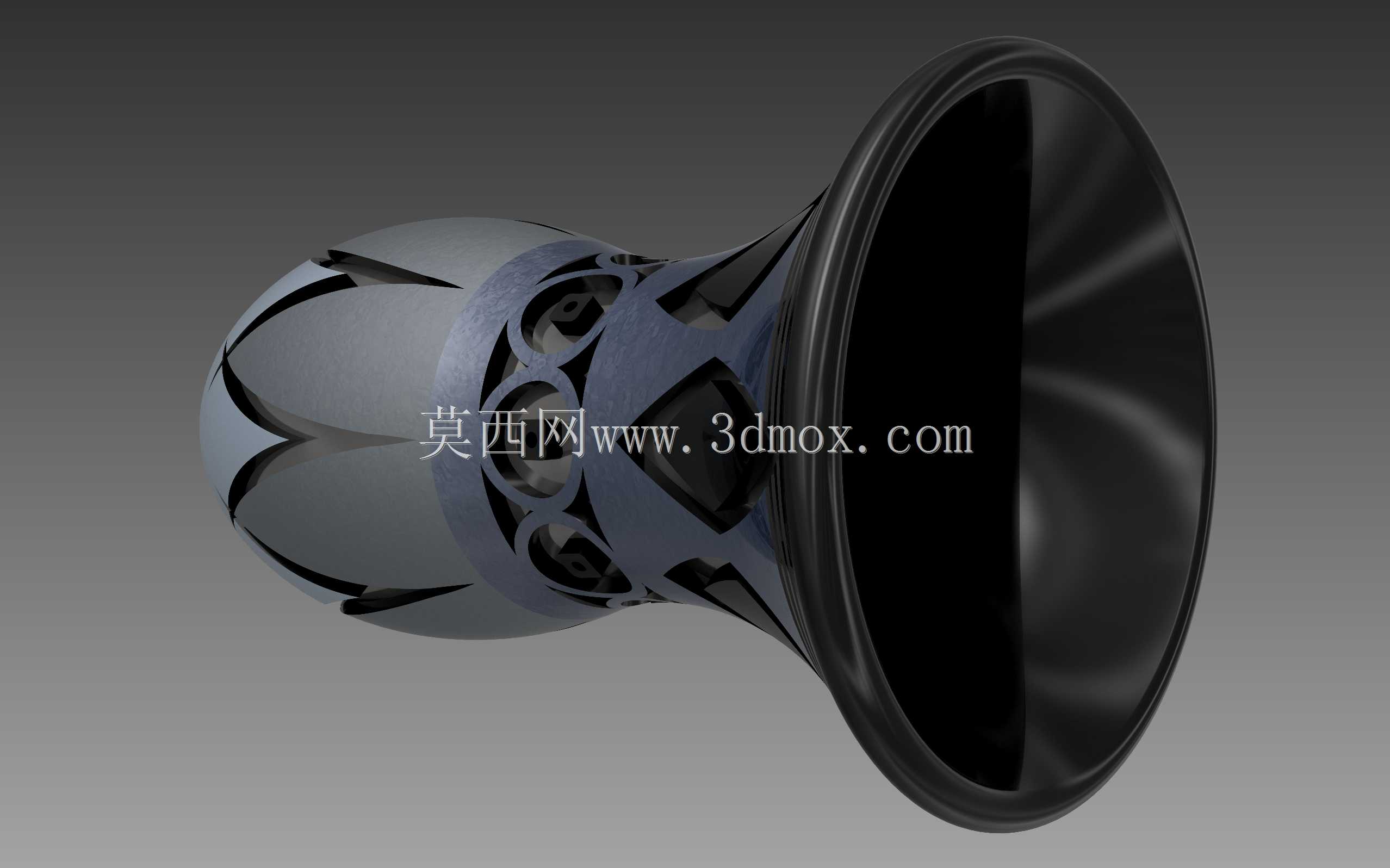

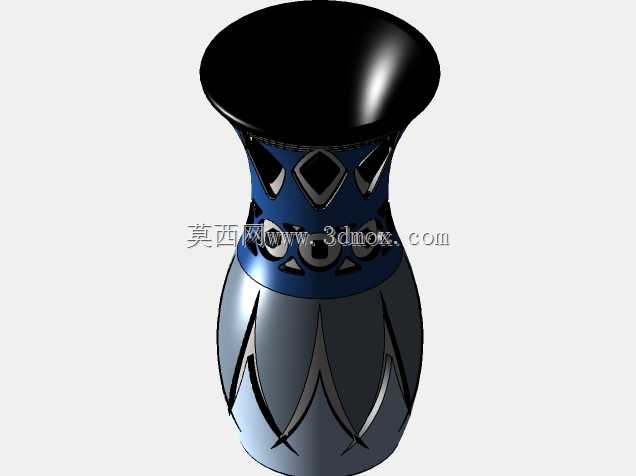

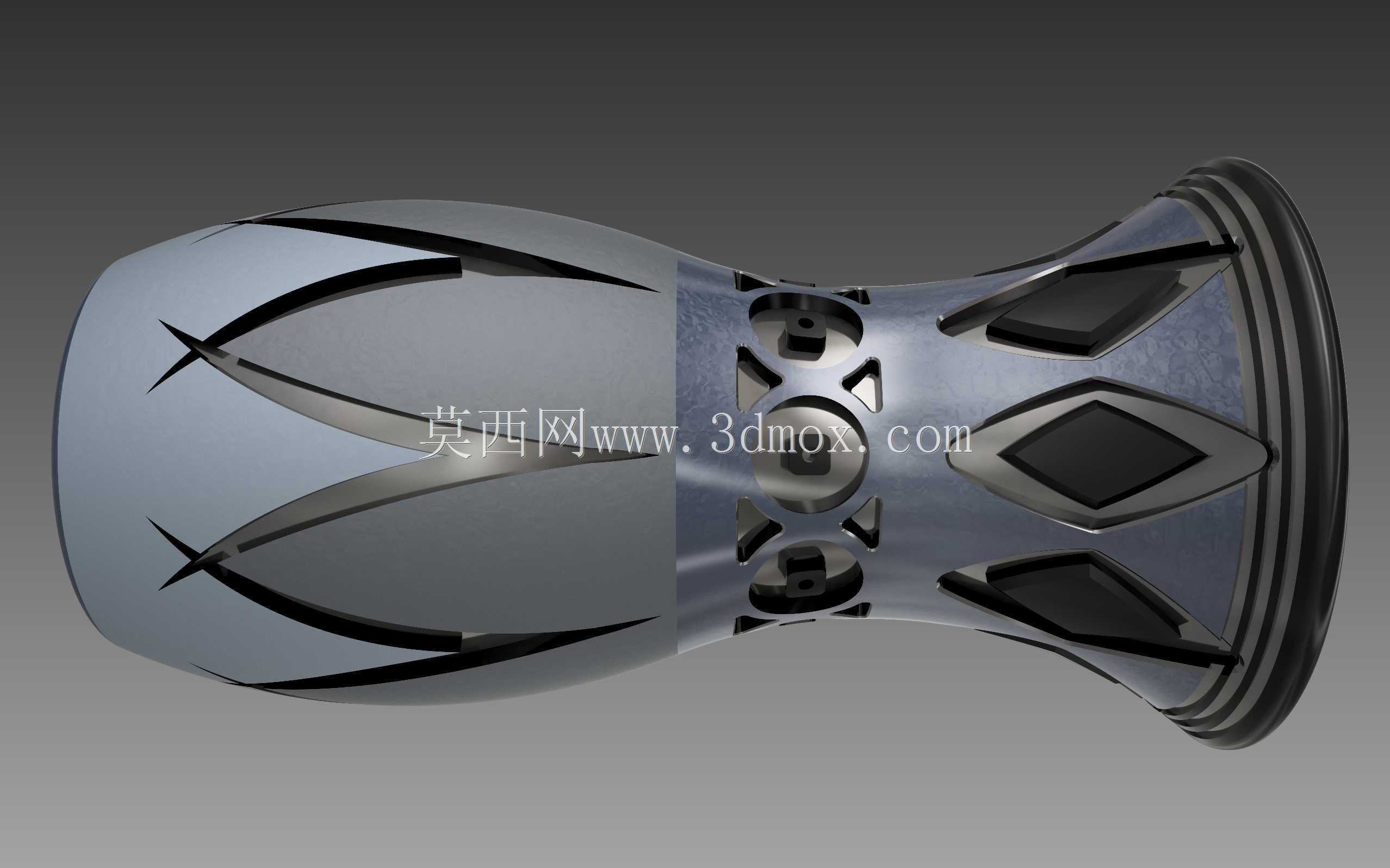

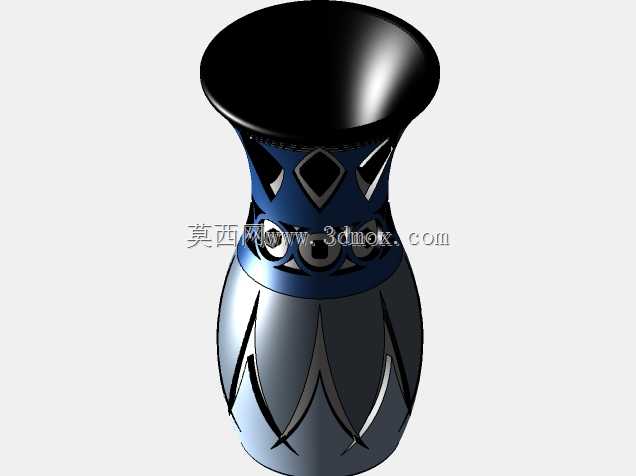

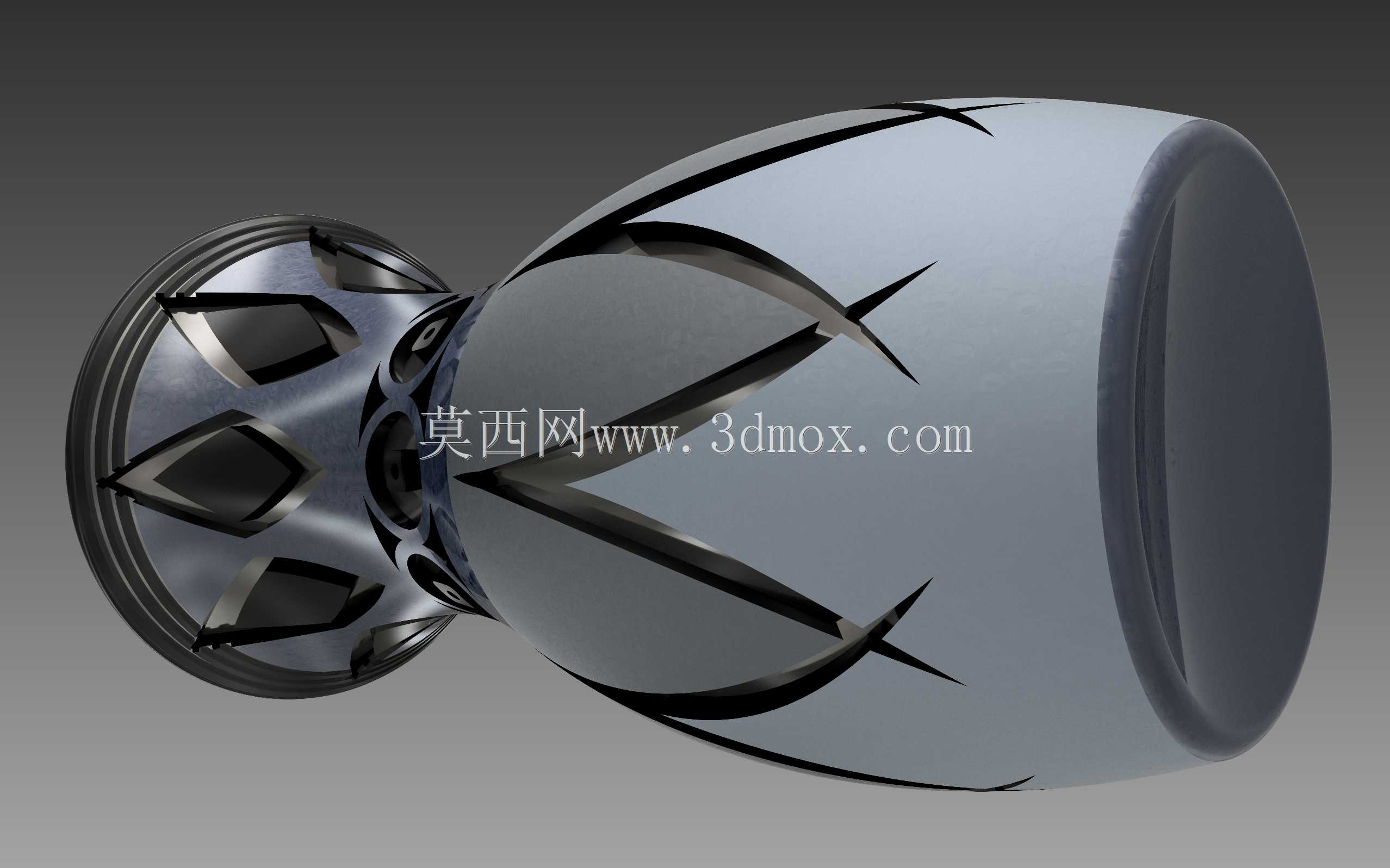

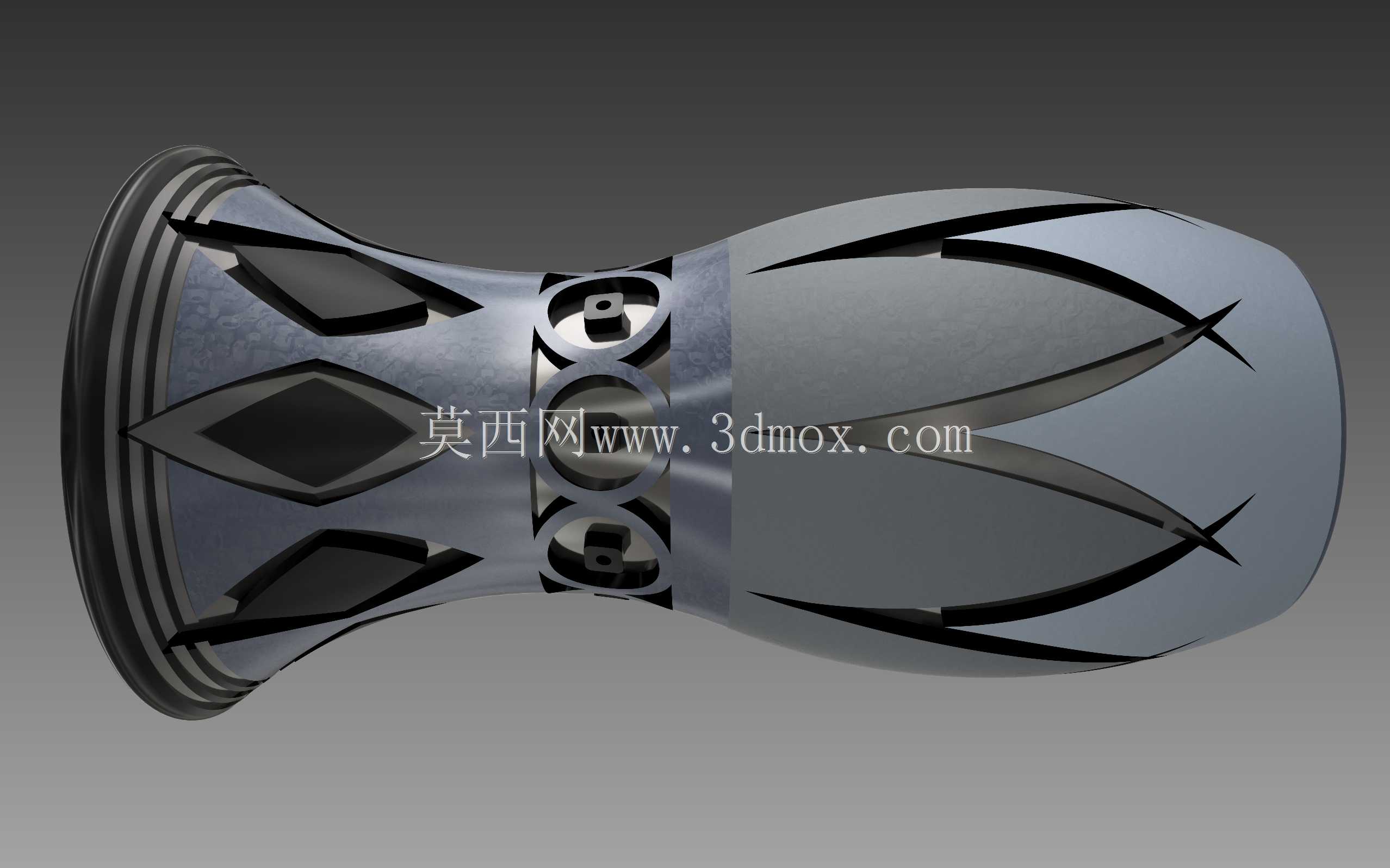

这类带复杂曲面镂空纹理的花瓶结构，常应用于文创装饰摆件、工艺礼品开发领域，既可以作为桌面陈设的装饰载体，也能作为曲面建模练习的典型教学案例，帮助结构设计从业者掌握复杂曲面拆分、特征组合的实操思路。从结构设计逻辑来看，该花瓶采用回转体基础轮廓作为主体框架，整体为轴对称回转形态，瓶口做加厚收边处理，避免薄壁结构边缘应力集中导致的破损问题，瓶身从瓶口向下平滑过渡至瓶底，曲率连续无突变，保证曲面加工或3D打印时的成型流畅度。瓶身的镂空装饰纹理采用挤压切割特征实现，所有镂空槽的走向沿瓶身曲面法向延伸，槽边做微小圆角过渡，既消除锐边带来的安全隐患，也能减少成型过程中的应力开裂风险。设计过程中先绘制两个核心草图，一个是瓶身的回转母线轮廓，通过回转特征生成基础实体，另一个是单组镂空纹理的截面轮廓，通过沿曲面阵列、布尔求差的方式生成所有镂空结构，整体仅用少量特征即可完成全结构构建，特征树逻辑清晰，后续修改纹理密度、槽宽参数时仅需调整对应草图尺寸即可快速迭代，不需要重构整体模型。从安装与摆放边界来看，瓶底为平整环形接触面，接触环宽度均匀，放置在水平台面时重心沿回转轴垂直向下，无偏载倾覆风险，整体外轮廓最大直径位于瓶身中下部，摆放稳定性优于上宽下窄的同类装饰件。镂空结构的壁厚与实体部分保持一致，避免壁厚差过大导致的注塑或打印成型缩痕问题，瓶身内部为连续空腔，可满足常规插花、干花陈设的使用需求，空腔内壁光滑无多余凸起，清洁时无卫生死角。这类曲面结构的设计思路，同样可以迁移到其他装饰类回转件的开发中，比如工艺灯罩、装饰笔筒等产品，通过调整纹理样式、轮廓曲率即可快速衍生出不同风格的系列产品，在文创产品快速迭代的开发场景下具备较强的复用性。建模过程中需要重点关注曲面的G2连续要求，避免相邻曲面出现曲率折痕，影响最终成品的外观质感，同时镂空槽的最小宽度需要匹配对应加工工艺的精度要求，比如采用3D打印时槽宽不小于喷嘴直径的1.5倍，采用注塑工艺时要预留足够的脱模斜度，避免脱模时卡滞损伤纹理结构。
